Este documento describe los diferentes tipos de canalizaciones eléctricas, incluyendo canalizaciones plásticas como PVC y polietileno, y canalizaciones metálicas como tubos conduit. También discute los criterios de instalación para canalizaciones ocultas, visibles, temporales y visibles entubadas. Finalmente, concluye que las canalizaciones son importantes para transmitir energía eléctrica de forma segura y estéticamente en instalaciones.

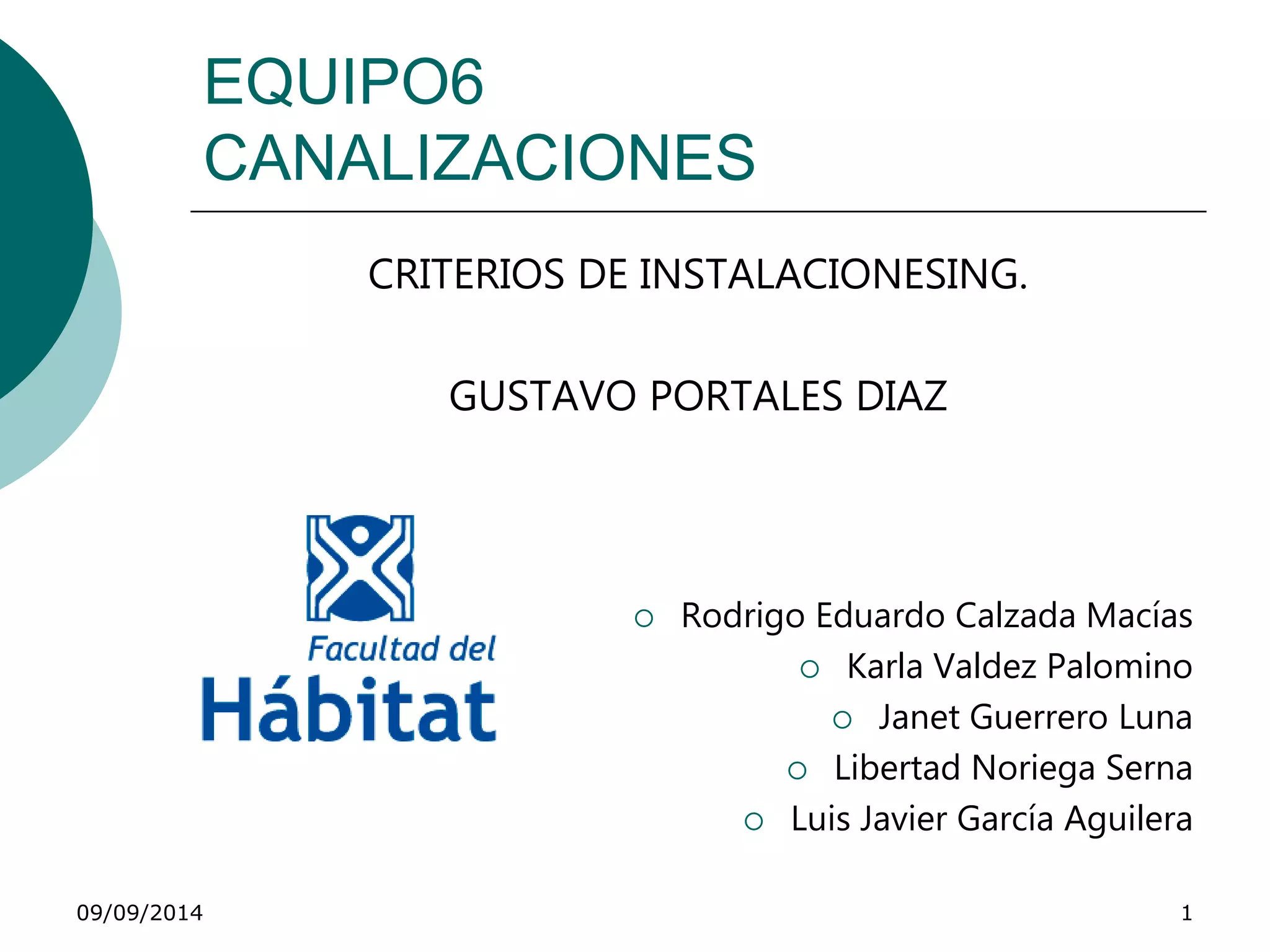

1. EQUIPO6
CANALIZACIONES
CRITERIOS DE INSTALACIONESING.
GUSTAVO PORTALES DIAZ
 Rodrigo Eduardo Calzada Macías
 Karla Valdez Palomino
 Janet Guerrero Luna
 Libertad Noriega Serna
 Luis Javier García Aguilera
09/09/2014 1

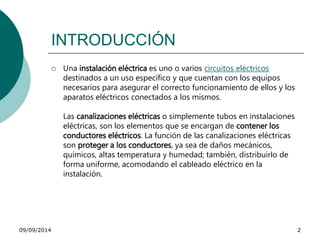

2. INTRODUCCIÓN
 Una instalación eléctrica es uno o varios circuitos eléctricos
destinados a un uso específico y que cuentan con los equipos
necesarios para asegurar el correcto funcionamiento de ellos y los
aparatos eléctricos conectados a los mismos.
Las canalizaciones eléctricas o simplemente tubos en instalaciones
eléctricas, son los elementos que se encargan de contener los
conductores eléctricos. La función de las canalizaciones eléctricas
son proteger a los conductores, ya sea de daños mecánicos,
químicos, altas temperatura y humedad; también, distribuirlo de
forma uniforme, acomodando el cableado eléctrico en la
instalación.
09/09/2014 2

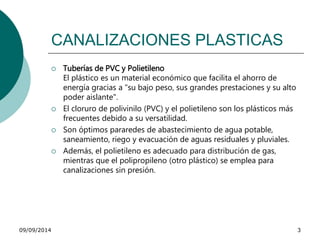

3. CANALIZACIONES PLASTICAS
 Tuberías de PVC y Polietileno
El plástico es un material económico que facilita el ahorro de
energía gracias a "su bajo peso, sus grandes prestaciones y su alto
poder aislante".
 El cloruro de polivinilo (PVC) y el polietileno son los plásticos más
frecuentes debido a su versatilidad.
 Son óptimos pararedes de abastecimiento de agua potable,
saneamiento, riego y evacuación de aguas residuales y pluviales.
 Además, el polietileno es adecuado para distribución de gas,
mientras que el polipropileno (otro plástico) se emplea para
canalizaciones sin presión.
09/09/2014 3

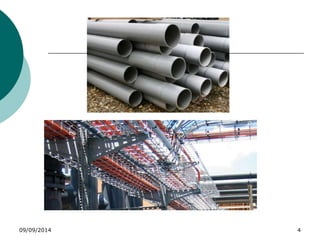

4. 09/09/2014 4

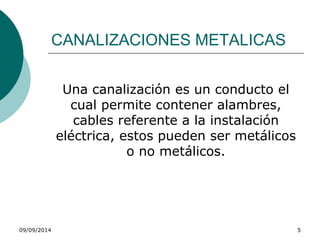

5. CANALIZACIONES METALICAS
Una canalización es un conducto el
cual permite contener alambres,
cables referente a la instalación
eléctrica, estos pueden ser metálicos
o no metálicos.
09/09/2014 5

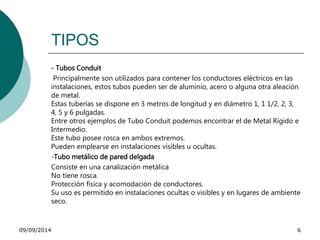

6. TIPOS

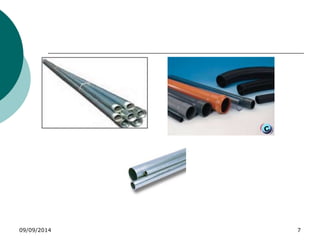

- Tubos Conduit
Principalmente son utilizados para contener los conductores eléctricos en las
instalaciones, estos tubos pueden ser de aluminio, acero o alguna otra aleación
de metal.
Estas tuberías se dispone en 3 metros de longitud y en diámetro 1, 1 1/2, 2, 3,
4, 5 y 6 pulgadas.
Entre otros ejemplos de Tubo Conduit podemos encontrar el de Metal Rígido e
Intermedio.
Este tubo posee rosca en ambos extremos.
Pueden emplearse en instalaciones visibles u ocultas.
-Tubo metálico de pared delgada
Consiste en una canalización metálica
No tiene rosca.
Protección física y acomodación de conductores.
Su uso es permitido en instalaciones ocultas o visibles y en lugares de ambiente
seco.
09/09/2014 6

7. 09/09/2014 7

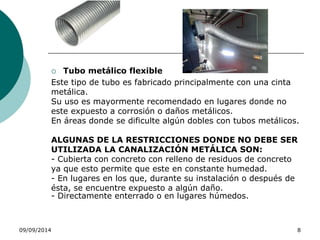

8.  Tubo metálico flexible
Este tipo de tubo es fabricado principalmente con una cinta
metálica.
Su uso es mayormente recomendado en lugares donde no
este expuesto a corrosión o daños metálicos.
En áreas donde se dificulte algún dobles con tubos metálicos.
ALGUNAS DE LA RESTRICCIONES DONDE NO DEBE SER
UTILIZADA LA CANALIZACIÓN METÁLICA SON:
- Cubierta con concreto con relleno de residuos de concreto
ya que esto permite que este en constante humedad.
- En lugares en los que, durante su instalación o después de
ésta, se encuentre expuesto a algún daño.
- Directamente enterrado o en lugares húmedos.
09/09/2014 8

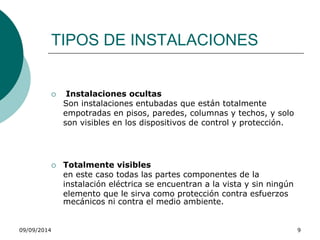

9. TIPOS DE INSTALACIONES
 Instalaciones ocultas
Son instalaciones entubadas que están totalmente
empotradas en pisos, paredes, columnas y techos, y solo
son visibles en los dispositivos de control y protección.
 Totalmente visibles
en este caso todas las partes componentes de la
instalación eléctrica se encuentran a la vista y sin ningún
elemento que le sirva como protección contra esfuerzos
mecánicos ni contra el medio ambiente.
09/09/2014 9

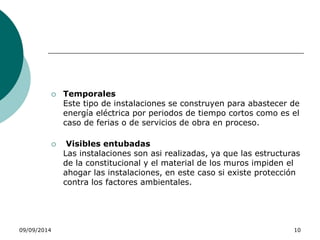

10.  Temporales
Este tipo de instalaciones se construyen para abastecer de
energía eléctrica por periodos de tiempo cortos como es el
caso de ferias o de servicios de obra en proceso.
 Visibles entubadas
Las instalaciones son asi realizadas, ya que las estructuras
de la constitucional y el material de los muros impiden el
ahogar las instalaciones, en este caso si existe protección
contra los factores ambientales.
09/09/2014 10

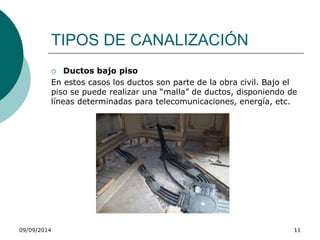

11. TIPOS DE CANALIZACIÓN
 Ductos bajo piso
En estos casos los ductos son parte de la obra civil. Bajo el
piso se puede realizar una “malla” de ductos, disponiendo de
líneas determinadas para telecomunicaciones, energía, etc.
09/09/2014 11

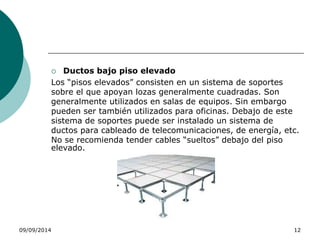

12.  Ductos bajo piso elevado
Los “pisos elevados” consisten en un sistema de soportes
sobre el que apoyan lozas generalmente cuadradas. Son
generalmente utilizados en salas de equipos. Sin embargo
pueden ser también utilizados para oficinas. Debajo de este
sistema de soportes puede ser instalado un sistema de
ductos para cableado de telecomunicaciones, de energía, etc.
No se recomienda tender cables “sueltos” debajo del piso
elevado.
09/09/2014 12

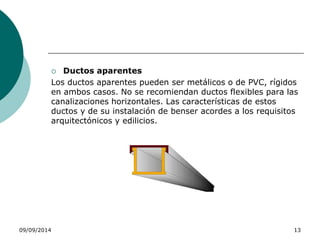

13.  Ductos aparentes
Los ductos aparentes pueden ser metálicos o de PVC, rígidos
en ambos casos. No se recomiendan ductos flexibles para las
canalizaciones horizontales. Las características de estos
ductos y de su instalación de benser acordes a los requisitos
arquitectónicos y edilicios.
09/09/2014 13

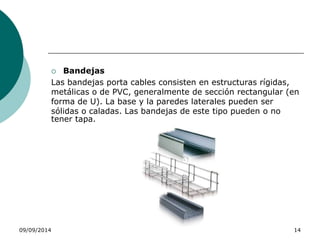

14.  Bandejas
Las bandejas porta cables consisten en estructuras rígidas,
metálicas o de PVC, generalmente de sección rectangular (en
forma de U). La base y la paredes laterales pueden ser
sólidas o caladas. Las bandejas de este tipo pueden o no
tener tapa.
09/09/2014 14

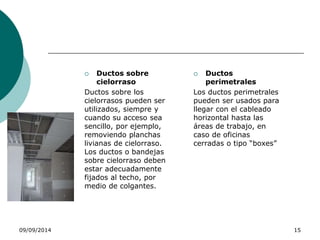

15.  Ductos sobre
cielorraso
Ductos sobre los
cielorrasos pueden ser
utilizados, siempre y
cuando su acceso sea
sencillo, por ejemplo,
removiendo planchas
livianas de cielorraso.
Los ductos o bandejas
sobre cielorraso deben
estar adecuadamente
fijados al techo, por
medio de colgantes.
 Ductos
perimetrales
Los ductos perimetrales
pueden ser usados para
llegar con el cableado
horizontal hasta las
áreas de trabajo, en
caso de oficinas
cerradas o tipo “boxes”
09/09/2014 15

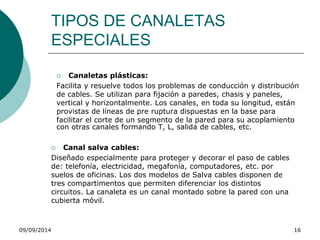

16. TIPOS DE CANALETAS
ESPECIALES
 Canaletas plásticas:
Facilita y resuelve todos los problemas de conducción y distribución
de cables. Se utilizan para fijación a paredes, chasis y paneles,
vertical y horizontalmente. Los canales, en toda su longitud, están
provistas de líneas de pre ruptura dispuestas en la base para
facilitar el corte de un segmento de la pared para su acoplamiento
con otras canales formando T, L, salida de cables, etc.
 Canal salva cables:
Diseñado especialmente para proteger y decorar el paso de cables
de: telefonía, electricidad, megafonía, computadores, etc. por
suelos de oficinas. Los dos modelos de Salva cables disponen de
tres compartimentos que permiten diferenciar los distintos
circuitos. La canaleta es un canal montado sobre la pared con una
cubierta móvil.
09/09/2014 16

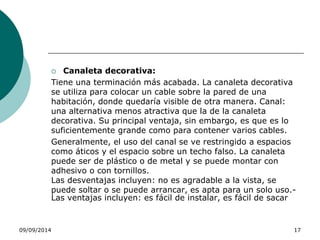

17.  Canaleta decorativa:
Tiene una terminación más acabada. La canaleta decorativa
se utiliza para colocar un cable sobre la pared de una
habitación, donde quedaría visible de otra manera. Canal:
una alternativa menos atractiva que la de la canaleta
decorativa. Su principal ventaja, sin embargo, es que es lo
suficientemente grande como para contener varios cables.
Generalmente, el uso del canal se ve restringido a espacios
como áticos y el espacio sobre un techo falso. La canaleta
puede ser de plástico o de metal y se puede montar con
adhesivo o con tornillos.
Las desventajas incluyen: no es agradable a la vista, se
puede soltar o se puede arrancar, es apta para un solo uso.-
Las ventajas incluyen: es fácil de instalar, es fácil de sacar
09/09/2014 17

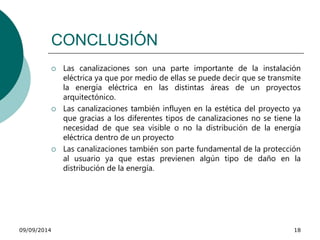

18. CONCLUSIÓN
 Las canalizaciones son una parte importante de la instalación
eléctrica ya que por medio de ellas se puede decir que se transmite
la energía eléctrica en las distintas áreas de un proyectos
arquitectónico.
 Las canalizaciones también influyen en la estética del proyecto ya
que gracias a los diferentes tipos de canalizaciones no se tiene la
necesidad de que sea visible o no la distribución de la energía
eléctrica dentro de un proyecto
 Las canalizaciones también son parte fundamental de la protección
al usuario ya que estas previenen algún tipo de daño en la
distribución de la energía.
09/09/2014 18
