CABLEDUCTOS-CANALETAS
Nilda Rebeca Chuquichambi Paxi
nil.rebe201493@gmail.com
6TO SEMESTRE - PARALELO 6”B” – INGENIERIA DE REDES I
RESUMEN
Las canaletas son tubos metálicos o plásticos que conectados
de forma correcta proporcionan al cable una mayor protección
en contra de interferencias electromagnéticas originadas por los
diferentes motores eléctricos.
Para que las canaletas protejan a los cables de dichas
perturbaciones es indispensable la óptima instalación y la
conexión perfecta en sus extremos.
INTRODUCCION
Una canaleta es un canal que contiene cables en una
instalación. Las canaletas incluyen conductos comunes de
electricidad bandejas de cables especializadas o bastidores de
escalera que conectados de forma correcta proporcionan al

2. Nilda Rebeca Chuquichambi Paxi C.I.: 10070832 LP.
Semestre: 6to “B”
cable una mayor protección en contra de interferencias
electromagnéticas originadas por los diferentes motores
eléctricos.
 VENTAJAS: son de gran utilidad para la distribución del
cableado en un área establecida y para su seguridad
 DESVENTAJAS: son delicadas al momento de instalar por lo
que se necesita de material especial para su instalación
TIPOS DE CANALETAS:
Canaletas tipo escaleras:
Estas bandejas son muy flexibles, de fácil instalación y fabricadas
en diferentes dimensiones.Son de uso exclusivo para zonas
techadas, fabricadas en planchas de acero galvanizado de 1.5
Mm. y 2.0 Mm. de espesor.
Canaletas Tipo Cerrada:

3. Nilda Rebeca Chuquichambi Paxi C.I.: 10070832 LP.
Semestre: 6to “B”
Bandeja en forma de "U", utilizada con o sin tapa superior, para
instalaciones a la vista o en falso techo. Utilizadas tanto para
instalaciones eléctricas, de comunicación o de datos. Este tipo
de canaleta tiene la ventaja de poder recorrer áreas sin techar.
TIPOS ESPECIALES:
Estas bandejas pueden ser del tipo de colgar o adosar en la
pared y pueden tener perforaciones para albergar salidas para
interruptores, toma - corrientes, datos o comunicaciones. La
pintura utilizada en este tipo de bandejas es electrostática en
polvo, dándole un acabado insuperable.

4. Nilda Rebeca Chuquichambi Paxi C.I.: 10070832 LP.
Semestre: 6to “B”
CANALETAS PLÁSTICAS:
Facilita y resuelve todos los problemas de conducción y
distribución de cables. Se utilizan para fijación a paredes, chasis
y paneles, vertical y horizontalmente. Los canales, en toda su
longitud, están provistas de líneas de pre ruptura dispuestas en
la base para facilitar el corte de un segmento de la pared para
su acoplamiento con otras canales formando T, L, salida de
cables, etc.
CANAL SALVA CABLES:
Diseñado especialmente para proteger y decorar el paso de
cables de: telefonía, electricidad, megafonía, computadores,
etc. por suelos de oficinas. Los dos modelos de Salva cables
disponen de tres compartimentos que permiten diferenciar los
distintos circuitos. La canaleta es un canal montado sobre la
pared con una cubierta móvil.

5. Nilda Rebeca Chuquichambi Paxi C.I.: 10070832 LP.
Semestre: 6to “B”

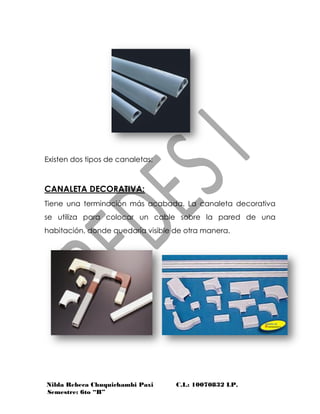

Existen dos tipos de canaletas:
CANALETA DECORATIVA:
Tiene una terminación más acabada. La canaleta decorativa
se utiliza para colocar un cable sobre la pared de una
habitación, donde quedaría visible de otra manera.

6. Nilda Rebeca Chuquichambi Paxi C.I.: 10070832 LP.
Semestre: 6to “B”
DUCTOS APARENTES:
Pueden ser metálicos o de PVC.las características de estos
ductos y de su instalación de estos ductos deben ser acordes a
los requisitos arquitectónicos y edificios.
BANDEJAS:
Las bandejas porta cables consisten en estructuras rígidas,
.etílicas o de PVC, son de sección rectangular (forma de U), y la
base y las paredes laterales son sólidas o caladas, pueden tener
o no tener tapa.

7. Nilda Rebeca Chuquichambi Paxi C.I.: 10070832 LP.
Semestre: 6to “B”
TECHO TECNICO:
Denominados también ductos sobre los ciclorrasos pueden ser
utilizados si es accesible, como removiendo pìnchas livianas de
ciclorraso, estos están adecuados y fijados en el techo por medio
de colgantes.
DUCTOS PERIMETRALES:
Pueden ser usados para llegar con el cableado horizontal hasta
las áreas de trabajos, en oficinas cerradas.

8. Nilda Rebeca Chuquichambi Paxi C.I.: 10070832 LP.
Semestre: 6to “B”
NOTA:
En situaciones se debe instalar cable ductos sobre el suelo y hay
veces sobre alfombras en el caso de una oficina.
El cableado estructurado debe ser estético, la canaleta se debe
usar en casos extremos y el cable no debe estar a la vista.
METODO EXPERIMENTAL:
Descripción: Para que los cables eléctricos no vayan sueltos de
manera antiestética y peligrosa, lo mejor es ocultarlos en
canaletas instaladas sobre el rodapié. Su instalación es sencilla.
CORTES DE UN CABLE DUCTO:
1. Antes de cortar la canaleta se debe retirar o quitar la tapa,
nunca se debe corta la canaleta con la tapa.
2. Seguidamente se debe medir el ancho y dibujar dos
cuadrados perfectos uno seguido de otro, el cuadrado

9. Nilda Rebeca Chuquichambi Paxi C.I.: 10070832 LP.
Semestre: 6to “B”
tendrá de longitud de sus lados igual que el ancho de la
canaleta.
3. Y por último se divide el cuadrado así:
MATERIALES:
 Canaletas
 Cierra o estilete para cortar.
 Regla para medir
 Un lápiz para marcar.
 Pegamento.

10. Nilda Rebeca Chuquichambi Paxi C.I.: 10070832 LP.
Semestre: 6to “B”
PROCEDIMENTO:
Paso 1:
Primero tomamos la canaleta y sacamos la tapa y medimos con
una regla la longitud de canaleta.
Paso 2:
Seguidamente medimos para las canaletas en cruz y para las
esquinas.

11. Nilda Rebeca Chuquichambi Paxi C.I.: 10070832 LP.
Semestre: 6to “B”
Paso 3:
Después de haber medidos cortamos la canaleta teniendo en
cuenta el ángulo adecuado a cada caso: exterior para las
esquinas, interior para los ángulos o rincones, o bien recto. Si
vamos a realizar uniones en “T”, tendremos que marcar el ancho
de la canaleta en la pieza horizontal.
Paso 4:
Seguidamente una vez cortados se los forman según como es la
canaleta tanto de esquina y en cruz, pegando sus esquinas con
un pegamento así también se cubren a las canaletas los cables
con la tapa.

12. Nilda Rebeca Chuquichambi Paxi C.I.: 10070832 LP.
Semestre: 6to “B”

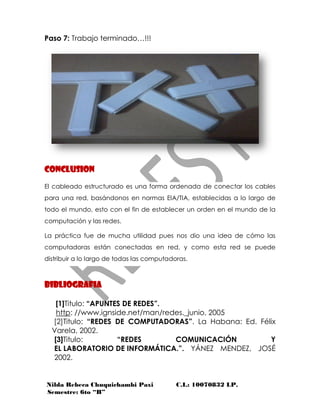

Paso 7: Trabajo terminado…!!!
CONCLUSION
El cableado estructurado es una forma ordenada de conectar los cables
para una red, basándonos en normas EIA/TIA, establecidas a lo largo de
todo el mundo, esto con el fin de establecer un orden en el mundo de la
computación y las redes.
La práctica fue de mucha utilidad pues nos dio una idea de cómo las
computadoras están conectadas en red, y como esta red se puede
distribuir a lo largo de todas las computadoras.
BIBLIOGRAFIA
[1]Titulo: “APUNTES DE REDES”.
http: //www.ignside.net/man/redes._junio, 2005
[2]Titulo: “REDES DE COMPUTADORAS”. La Habana: Ed. Félix
Varela, 2002.
[3]Titulo: “REDES COMUNICACIÓN Y
EL LABORATORIO DE INFORMÁTICA.”. YÁNEZ MENDEZ, JOSÉ
2002.
