Este documento describe los pasos para montar una red local (LAN) en una escuela, incluyendo preparar los cables UTP, configurar las direcciones IP de los computadores, y verificar la conectividad entre los dispositivos. Explica los servicios como DHCP, DNS y FTP que permiten administrar y compartir recursos en la red. También define términos clave como proxy y firewall que son importantes para la seguridad de la red.

1. CYBERWEB
MARIA JOSE FRANCO CASTAÑEDA
DANIELA OSPINA MONTOYA
GRADO: 10-5
PROFESOR: YOHANY ORTIZ
TECNICA EN INSTALACION DE REDES Y COMPUTO
INSTITUCION EDUCATIVA GONZALO RESTREPO JARAMILLO
MEDELLIN
2013

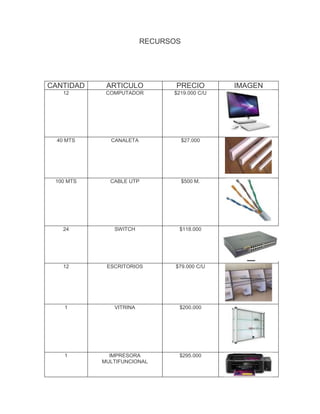

2. RECURSOS
CANTIDAD ARTICULO PRECIO IMAGEN
12 COMPUTADOR $219.000 C/U
40 MTS CANALETA $27.000
100 MTS CABLE UTP $500 M.
24 SWITCH $118.000
12 ESCRITORIOS $79.000 C/U
1 VITRINA $200.000
1 IMPRESORA
MULTIFUNCIONAL
$295.000

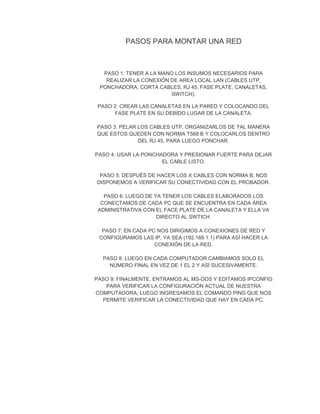

3. PASOS PARA MONTAR UNA RED
PASO 1: TENER A LA MANO LOS INSUMOS NECESARIOS PARA
REALIZAR LA CONEXIÓN DE AREA LOCAL LAN (CABLES UTP,
PONCHADORA, CORTA CABLES, RJ 45, FASE PLATE, CANALETAS,
SWITCH).
PASO 2: CREAR LAS CANALETAS EN LA PARED Y COLOCANDO DEL
FASE PLATE EN SU DEBIDO LUGAR DE LA CANALETA.
PASO 3: PELAR LOS CABLES UTP, ORGANIZARLOS DE TAL MANERA
QUE ESTOS QUEDEN CON NORMA T568 B Y COLOCARLOS DENTRO
DEL RJ 45, PARA LUEGO PONCHAR.
PASO 4: USAR LA PONCHADORA Y PRESIONAR FUERTE PARA DEJAR
EL CABLE LISTO.
PASO 5: DESPUÉS DE HACER LOS X CABLES CON NORMA B, NOS
DISPONEMOS A VERIFICAR SU CONECTIVIDAD CON EL PROBADOR.
PASO 6: LUEGO DE YA TENER LOS CABLES ELABORADOS LOS
CONECTAMOS DE CADA PC QUE SE ENCUENTRA EN CADA ÁREA
ADMINISTRATIVA CON EL FACE PLATE DE LA CANALETA Y ELLA VA
DIRECTO AL SWTICH.
PASO 7: EN CADA PC NOS DIRIGIMOS A CONEXIONES DE RED Y
CONFIGURAMOS LAS IP, YA SEA (192.168.1.1) PARA ASÍ HACER LA
CONEXIÓN DE LA RED.
PASO 8: LUEGO EN CADA COMPUTADOR CAMBIAMOS SOLO EL
NÚMERO FINAL EN VEZ DE 1 EL 2 Y ASÍ SUCESIVAMENTE.
PASO 9: FINALMENTE, ENTRAMOS AL MS-DOS Y EDITAMOS IPCONFIG
PARA VERIFICAR LA CONFIGURACIÓN ACTUAL DE NUESTRA
COMPUTADORA; LUEGO INGRESAMOS EL COMANDO PING QUE NOS
PERMITE VERIFICAR LA CONECTIVIDAD QUE HAY EN CADA PC.

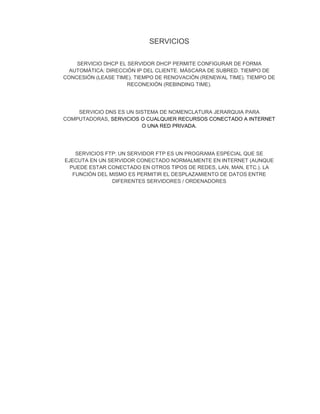

4. SERVICIOS
SERVICIO DHCP EL SERVIDOR DHCP PERMITE CONFIGURAR DE FORMA
AUTOMÁTICA: DIRECCIÓN IP DEL CLIENTE. MÁSCARA DE SUBRED. TIEMPO DE
CONCESIÓN (LEASE TIME). TIEMPO DE RENOVACIÓN (RENEWAL TIME). TIEMPO DE
RECONEXIÓN (REBINDING TIME).
SERVICIO DNS ES UN SISTEMA DE NOMENCLATURA JERARQUIA PARA
COMPUTADORAS, SERVICIOS O CUALQUIER RECURSOS CONECTADO A INTERNET
O UNA RED PRIVADA.
SERVICIOS FTP: UN SERVIDOR FTP ES UN PROGRAMA ESPECIAL QUE SE
EJECUTA EN UN SERVIDOR CONECTADO NORMALMENTE EN INTERNET (AUNQUE
PUEDE ESTAR CONECTADO EN OTROS TIPOS DE REDES, LAN, MAN, ETC.). LA
FUNCIÓN DEL MISMO ES PERMITIR EL DESPLAZAMIENTO DE DATOS ENTRE
DIFERENTES SERVIDORES / ORDENADORES

5. DEFINICION
PROXY
UN SERVIDOR PROXY ES UN ORDENADOR QUE SIRVE DE INTERMEDIARIO ENTRE
UN NAVEGADOR WEB E INTERNET. EL PROXY CONTRIBUYE A LA SEGURIDAD DE
LA RED. POR LO GENERAL ESTÁ SITUADA EN LA DMZ (ZONA DESMILITARIZADA).
FIREWALL
PROGRAMA QUE SIRVE PARA FILTRAR LO QUE ENTRA Y SALE DE UN SISTEMA
CONECTADO A UNA RED. SUELE UTILIZARSE EN LAS GRANDES EMPRESAS PARA
LIMITAR EL ACCESO DE INTERNET A SUS EMPLEADOS ASÍ COMO PARA IMPEDIR
EL ACCESO DE ARCHIVOS CON VIRUS.
