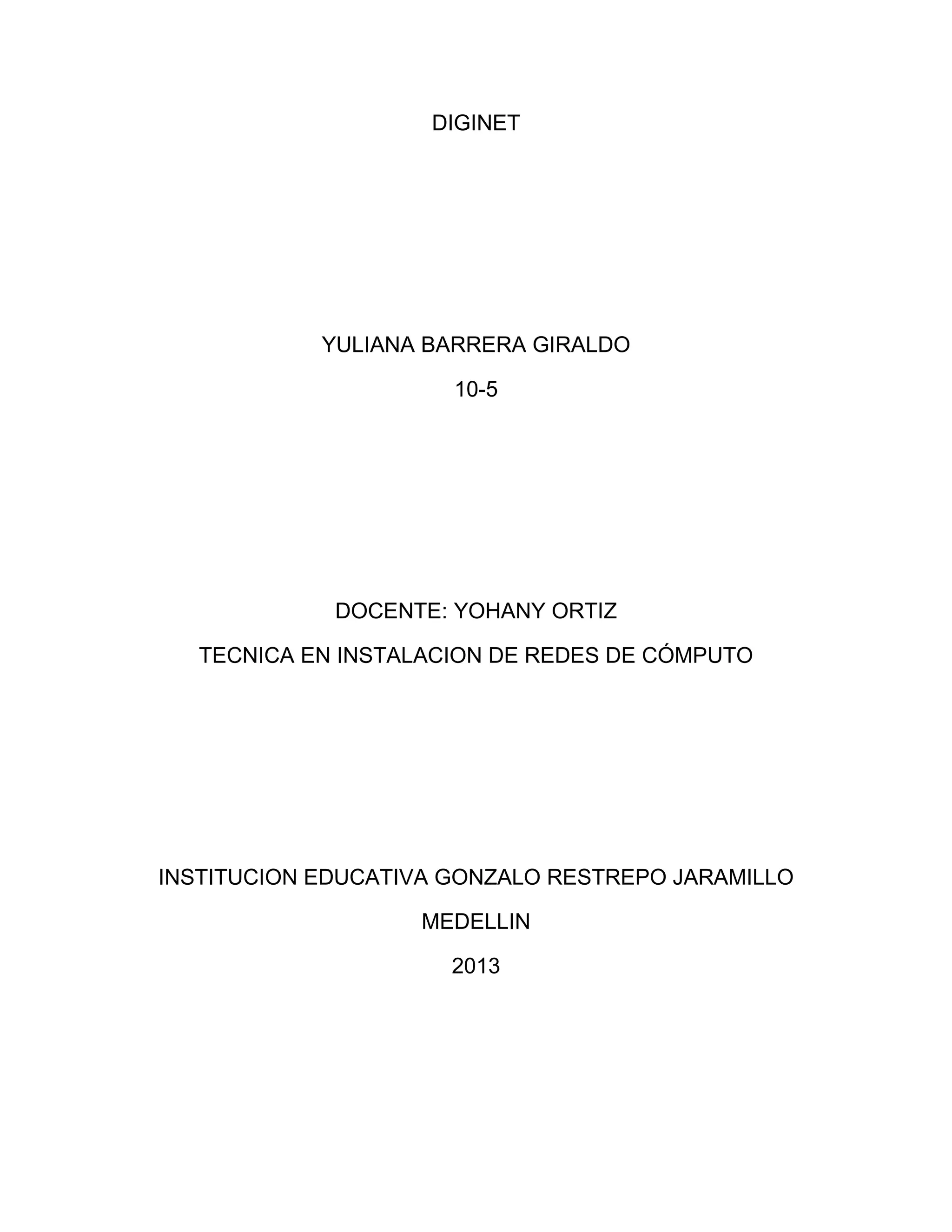

1. DIGINET
YULIANA BARRERA GIRALDO
10-5
DOCENTE: YOHANY ORTIZ
TECNICA EN INSTALACION DE REDES DE CÓMPUTO
INSTITUCION EDUCATIVA GONZALO RESTREPO JARAMILLO
MEDELLIN
2013

2. RECURSOS
12 COMPUTADORES:
Precio: $219.000 c/u
40 METROS CANALETA:
Precio: $27.000
100 METROS DE CABLE UTP
Precio:$500 m.
SWITCH 24 PUERTOS:
Precio: $118.000

3. 12 ESCRITORIOS
Precio: $79.000 c/u
1 VITRINA
Precio:$ 200.000

4. 1 IMPRESORA MULTIFUSIONAL
Precio: $295.000
PASOS PARA MONTAR UNA RED
1 paso:
Pensar en que tipo de maquinas y con que hardware cuento y que quiero
hacer con la red para dimensionar esta,
2 paso:
una vez esto hacer un esquema de donde van los equipos , tomar medidas
para saber cuantos tramos de canaleta metalica se requieren
3 paso:
de acuerdo a las necesidades escoger un tamaño de canaleta si va a ser
solo de datos o voz y datos o voz electricidad y datos , por el piso o por
dentro de los modulos
4 paso:
distribuir y sacar la red electrica con las tomas electricas , los Breakers y las
tierras, de acuerdo al numero de equipos, usualmente puedes distribuir un
Taco por cada 7 equipos
5 paso:
escoger que cableado de datos vas a usar UTP categoria 5, 5E 6, etc entre
mejor la categoria mayor costo y velocidad

5. 6 paso:
comprar tomas de datos de acuerdo a la categoria del cable , electricas ( de
buena calidad toma hospitalaria naranja se usa en mi pais), canaleta, cable
electrico , conectores Rj45 tomas de datos , Botas de caucho ( el plastico
que cubre los conectores) tags de cables , amarre plastico, pistola
ponchadora para poner el conector al cable ,pistola de impacto (para fijat el
cable a las tomas y a los patch panel) el switch de datos 24 puntos sera
suficiente en tu caso, el patch panel y, el router ASDL para el internet y el
armario )
7 paso:
Escoger que norma de cableado has de utilizar Norma B es más común
8 paso:
Canaletear, Cablear, armar, Ponchar, Testear y Ubicar cada punto eléctrico
y de red de la toma hasta el patch panel
9 paso:
Armar y ponchar los patch cord y cablear del patch panel al switch, colocar
en cascada y la salida al router ASDL
10 paso: configurar la Intranet en cada equipo
SERVICIOS DHCP:
Protocolo de configuración dinámica de host. Proporciona
mecanismo rápido de configuración para el cliente. El
administrador puede asignar a los clientes, direcciones IP
dinámicas sin necesidad de asignar cliente a cliente los datos
correspondientes a su IP, máscara de entrada.
SERVICIO DNS:
El sistema de nombres de dominio (DNS) es un sistema para
asignar nombres a equipos y servicios de red que se organiza en
una jerarquía de dominios. Las redes TCP/IP, como Internet,
usan DNS para buscar equipos y servicios mediante nombres
descriptivos. Para que el uso de los recursos de red sea más
fácil, los sistemas de nombres como DNS proporcionan un

6. método para asignar el nombre descriptivo de un equipo o
servicio a otros datos asociados a dicho nombre, como una
dirección IP.
SERVICIOS FTP:
Un servidor FTP es un programa especial que se ejecuta en un
servidor conectado normalmente en Internet (aunque puede
estar conectado en otros tipos de redes, LAN, MAN, etc.). La
función del mismo es permitir el desplazamiento de datos entre
diferentes servidores / ordenadores.
PROXY:
Un proxy, en una red informática, es un programa o dispositivo
que realiza una acción en representación de otro, esto es, si una
hipotética máquina A solicita un recurso a una C, lo hará
mediante una petición a B; C entonces no sabrá que la petición
procedió originalmente de A.
FIREWALL:
Es un sistema que protege a un ordenador o a una red de
ordenadores contra intrusiones provenientes de redes de
terceros (generalmente desde internet).
