1. GENERALIDADES
Capítulo 1.
Universidad del Cauca - FIET
Generalidades
Universidad del Cauca
Teoría de Telecomunicaciones
Departamento de Telecomunicaciones 1
2. GENERALIDADES

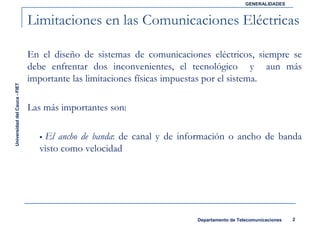

Limitaciones en las Comunicaciones Eléctricas
En el diseño de sistemas de comunicaciones eléctricos, siempre se
debe enfrentar dos inconvenientes, el tecnológico y aun más
importante las limitaciones físicas impuestas por el sistema.
Universidad del Cauca - FIET
Las más importantes son:
El ancho de banda: de canal y de información o ancho de banda
visto como velocidad
Departamento de Telecomunicaciones 2
3. GENERALIDADES
Limitaciones en las Comunicaciones Eléctricas

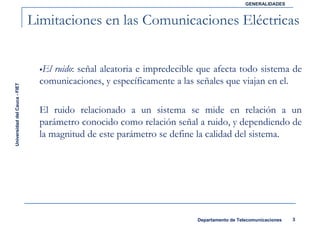

El ruido: señal aleatoria e impredecible que afecta todo sistema de
comunicaciones, y específicamente a las señales que viajan en el.
Universidad del Cauca - FIET
El ruido relacionado a un sistema se mide en relación a un
parámetro conocido como relación señal a ruido, y dependiendo de
la magnitud de este parámetro se define la calidad del sistema.
Departamento de Telecomunicaciones 3
4. GENERALIDADES
Limitaciones en las Comunicaciones Eléctricas
El ruido causa degradación en las comunicaciones analógicas y
errores en las digitales.
Universidad del Cauca - FIET
Estas limitaciones fueron analizadas Hartley y Shannon y
concluyeron que la tasa de transmisión del canal no puede exceder
la capacidad del canal.
C = B log 2 (1 + N )
S
C = 3.32 B log10 (1 + N )
S
Máxima velocidad de transmisión sin errores.
Departamento de Telecomunicaciones 4
5. GENERALIDADES
La modulación y la codificación
Procedimientos realizados en el transmisor para lograr una
transmisión de información, confiable y eficiente.
Universidad del Cauca - FIET
Modulación
Se conoce como la alteración sistemática de una señal llamada
portadora de acuerdo a una señal llamada moduladora, que no es
mas que la señal de la información.
Métodos de modulación
De onda continua: portadora sinusoidal
Por pulsos: la portadora es un tren de pulsos
Departamento de Telecomunicaciones 5
6. GENERALIDADES
La modulación y la codificación

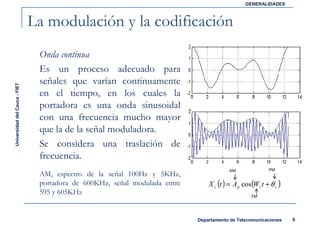

Onda continua
Es un proceso adecuado para
señales que varían continuamente
Universidad del Cauca - FIET
en el tiempo, en los cuales la
portadora es una onda sinusoidal
con una frecuencia mucho mayor
que la de la señal moduladora.
Se considera una traslación de
frecuencia.
AM PM
AM, espectro de la señal 100Hz y 5KHz,
portadora de 600KHz, señal modulada entre X c (t ) = A p cos(Wc t + θ c )
595 y 605KHz FM
Departamento de Telecomunicaciones 6
7. GENERALIDADES
La modulación y la codificación

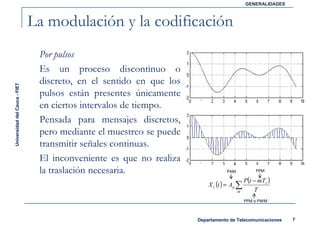

Por pulsos
Es un proceso discontinuo o
discreto, en el sentido en que los
Universidad del Cauca - FIET
pulsos están presentes únicamente
en ciertos intervalos de tiempo.
Pensada para mensajes discretos,
pero mediante el muestreo se puede
transmitir señales continuas.
El inconveniente es que no realiza
la traslación necesaria. PAM PPM
P(t − mTs )
X c (t ) = Ap ∑
m T
PPM o PWM
Departamento de Telecomunicaciones 7
8. GENERALIDADES
La modulación y la codificación

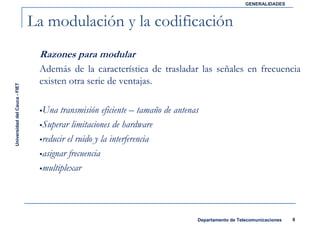

Razones para modular
Además de la característica de trasladar las señales en frecuencia
existen otra serie de ventajas.
Universidad del Cauca - FIET
Una transmisión eficiente – tamaño de antenas
Superar limitaciones de hardware
reducir el ruido y la interferencia
asignar frecuencia
multiplexar
Departamento de Telecomunicaciones 8
9. GENERALIDADES
La modulación y la codificación

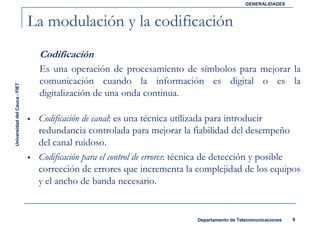

Codificación
Es una operación de procesamiento de símbolos para mejorar la
comunicación cuando la información es digital o es la
Universidad del Cauca - FIET
digitalización de una onda continua.
Codificación de canal: es una técnica utilizada para introducir
redundancia controlada para mejorar la fiabilidad del desempeño
del canal ruidoso.
Codificación para el control de errores: técnica de detección y posible
corrección de errores que incrementa la complejidad de los equipos
y el ancho de banda necesario.
Departamento de Telecomunicaciones 9
