Capa SesiónJonathan Yomaro VásquezLuis Fernando CamachoJhon Adrián Cerón
Descripción GeneralEs la duración de una conexión entre un usuario (el agente) y un servidor, generalmente involucrando el intercambio de múltiples paquetes de datos entre la computadora del usuario y el servidor.En los casos de los protocolos de transporte en donde no se implementa una capa de sesión formal (por ejemplo, UDP), o en donde las sesiones en la capa de sesión son generalmente de una vida corta (por ejemplo, HTTP), las sesiones pueden ser mantenidas por un programa de más alto nivel, usando algún método. Por ejemplo, un intercambio HTTP entre un navegador y un servidor remoto, puede incluir una cookie, que permite mantener una "sesión", con su identificador propio, datos del usuario, sus preferencias, etc.
ServicioEsta capa proporciona sus servicios a la capa de presentación, facilitando el medio necesario para que las entidades de presentación de dos máquinas diferentes organicen y sincronicen su diálogo y procedan al intercambio de datos, mediante el establecimiento de sesiones.
PrimitivasDe petición o solicitud (REQUEST). Empleada para invocar un servicio y pasarle los parámetros necesarios para su ejecución.De indicación (INDICATION). Usada para indicar que un procedimiento ha sido invocado por el usuario par del servicio en la conexión y pasar los parámetros asociados o para indicar al usuario del servicio el inicio de una acción por parte del proveedor.De respuesta (RESPONSE). Empleada por el usuario del servicio para reconocer o completar algún procedimiento previamente iniciado por una indicación del proveedor.De confirmación (CONFIRM). Usada por el proveedor del servicio para reconocer o completar algún procedimiento previamente iniciado por una petición del usuario.
Capa sesi..
Tipos de ServicioSERVICIO ORIENTADO A LA CONEXIÓN FASE DE ESTABLECIMIENTO DE LA SESIÓN O CONEXIÓN TRANSFERENCIA DE DATOSGESTIÓN DE TOKENS o TESTIGOSSINCRONIZACIÓN Y RESINCRONIZACIÓNCOMUNICACIÓN DE EXCEPCIONESGESTION DE ACTIVIDADCIERRE DE UNA SESIÓN  O LIBERACIÓN DE LA CONEXIÓNSERVICIO NO ORIENTADO A LA CONEXIÓN TRANSFERENCIA DE DATOS
Servicio Orientado a la Conexión
Fase de Establecimiento de la Sesión o ConexiónS-CONNECT.request ()S-CONNECT.indication() S-CONNECT.response ()S-CONNECT.confirm ()
Transferencia de DatosEl nivel de sesión ofrece hasta 4 canales de datos simultáneos de intercambio de datos (2 en transporte), según la negociación de la sesión.Servicios de esos canalesNo ConfirmadosS-DATAS-EXPEDITED-DATAS-TYPED-DATAConfirmadosS-CAPABILITY-DATACanal urgente (Datos urgentes): Este servicio permiteacceder a este canal, si se negoció. Sin tokens:S-EXPEDITED-DATA.request(datos)
S-EXPEDITED-DATA.indication(datos)Límite de datos: 14 bytesCanal datos fuera de banda (Typed data): Este servicio permite que las capas superiores intercambien inf. de control. Sin tokens:S-TYPED-DATA.request(datos)
S-TYPED-DATA.indication(datos)No hay límite de datosCanal de datos (Datos normales): Este servicio sólopodrá ser usado por el usuario quetiene el token de datos: S-DATA.request(datos)
S-DATA.indication(datos)No hay límite de cantidad de datos que pueda enviar.Canal de actividad: S-CAPABILITY-DATA.request(datos usuarios)
S-CAPABILITY-DATA.indication(datos usuarios)
S-CAPABILITY-DATA.response(datos usuarios)
S-CAPABILITY-DATA.confirm(datos usuarios)
Gestión de TokensCuando se abre una sesión se debe negociar:La disponibilidad de los token (token a usar)La asignación inicial de los token disponiblesSe dispone de tres servicios para que los usuarios puedan intercambiar los tokens disponibles para establecer un sistema de turnos. Para entregar los tokens al otro usuario:S-TOKEN-GIVE.request(tokens)S-TOKEN-GIVE.indication(tokens)Para solicitar alguno de los tokens:S-TOKEN-PLEASE.request(tokens, datos)S-TOKEN-PLEASE.indication(tokens, datos)En datos se especifica la importancia o prioridad de la petición, no es analizado por sesión sino por el usuario. El usuario entregará el token con S-TOKEN-GIVE.request.
Cesión de todos los tokens disponibles:S-CONTROL-GIVE.request()S-CONTROL-GIVE.indication()
Sincronización y ResincronizaciónEste grupo de servicios permite, si es necesario, abandonar la conversación y retomarla en un punto anterior conocido, por ejemplo, por un error.Puntos sincronización mayor: sólo puede ser iniciado por el que tiene el token de sincronización mayor (servicio confirmado):S-SYNC-MAJOR.request(número_serie, datos)S-SYNC-MAJOR.indication(número_serie, datos)S-SYNC-MAJOR.response(datos)S-SYNC-MAJOR.confirm(datos)número_serie: opcional es el próximo nro. de serie a usar, si no se sigue la secuencia.Puntos de sincronización menor: sólo puede ser iniciado por el que tiene el token de sincronización menor (servicio no confirmado habitual o servicio confirmado):S-SYNC-MINOR.request (tipo, número_serie, datos)S-SYNC-MINOR.indication (tipo, número_serie, datos)S-SYNC-MINOR.response (número_serie, datos)S-SYNC-MINOR.confirm (número_serie, datos)tipo: si desea si que el punto de control sea confirmado o no
ResincronizaciónPara regresar a un punto marcado por un punto de sincronismo. Se debe especificar en forma no ambigua:El siguiente número de secuencia que se va a utilizarLa situación de los tokens disponibles (quién tiene cada token)Es un servicio confirmado:S-RESYNC.request(tipo, número_serie, tokens, datos)S-RESYNC.indication(tipo, número_serie, tokens, datos)S-RESYNC.response(número_serie, tokens, datos)S-RESYNC.confirm(número_serie, tokens, datos)Tipo puede ser:Abandon: se abandona la unidad de dialogo, el siguiente es el nuevo Nº de secuencia.Restart: se vuelve atrás al último punto de control mayor.Set: se establece un nuevo valor para los Nº de secuencia.
COMUNICACIÓN DE EXCEPCIONESPara comunicación de situaciones excepcionales (normalmente errores) entre usuarios y el proveedor del servicio:Iniciados por el usuario:S-U-EXCEPTION-REPORT.request()
S-U-EXCEPTION-REPORT.indication()Iniciado por el proveedor:S-P-EXCEPTION-REPORT.indication ()GESTIÓN DE ACTIVIDADUna actividad es una unidad lógica de trabajo y consiste de una o más unidades de diálogo. Es una forma de estructurar el intercambio de datos.Inicio de actividades: Servicio no confirmado:	S-ACTIVITY-START.request()
S-ACTIVITY-START.indication()Fin de actividades: Servicio confirmado:S-ACTIVITY-END.request()
S-ACTIVITY-END.indication()
S-ACTIVITY-END.response()
S-ACTIVITY-END.confirm()Interrumpir una actividad Servicio confirmado:S-ACTIVITY-INTERRUPT. Request ()
S-ACTIVITY-INTERRUPT. Indication ()
S-ACTIVITY-INTERRUPT. response ()

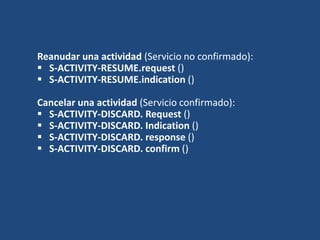

S-ACTIVITY-INTERRUPT. confirm ()Reanudar una actividad (Servicio no confirmado):S-ACTIVITY-RESUME.request()
S-ACTIVITY-RESUME.indication()Cancelar una actividad (Servicio confirmado):S-ACTIVITY-DISCARD. Request ()
S-ACTIVITY-DISCARD. Indication ()
S-ACTIVITY-DISCARD. response ()
S-ACTIVITY-DISCARD. confirm ()
CIERRE DE UNA SESIÓN  O LIBERACIÓN DE LA CONEXIÓNServicio confirmado con liberación ordenada de la sesión:S-RELEASE.request()
S-RELEASE.indication()
S-RELEASE.response()
S-RELEASE.confirm()Servicio no confirmado de liberación abrupta de la sesión:S-U-ABORT.request()
S-U-ABORT.indication()Servicio No Orientado a la Conexión

Más contenido relacionado

La actualidad más candente

Sockets en JAVA
Sockets en JAVASockets en JAVA
Sockets en JAVA
astrid de leon

4.1 4.3 ccna
4.1 4.3 ccna4.1 4.3 ccna
4.1 4.3 ccna
PauNyo

Capítulo 4.1 funciones de la capa de transporte
Capítulo 4.1 funciones de la capa de transporteCapítulo 4.1 funciones de la capa de transporte
Capítulo 4.1 funciones de la capa de transporte
Isabel Yepes

Presentación de la capa 5 sesion
Presentación de la capa 5 sesionPresentación de la capa 5 sesion
Presentación de la capa 5 sesion
Palomix Coyolicatzin

Dns
DnsDns
Dns
Yoiis55

Tipos de qos
Tipos de qosTipos de qos
Tipos de qos
gasay

ARQUITECTURA DE REDES
ARQUITECTURA DE REDESARQUITECTURA DE REDES
ARQUITECTURA DE REDES
drst1984ucefeconomiaa25

Arquitectura de red
Arquitectura de redArquitectura de red
Arquitectura de red
JOEL738067

Servicios Web
Servicios WebServicios Web
Servicios Web
Rene Guaman-Quinche

IEEE - FTP/SSH
IEEE - FTP/SSHIEEE - FTP/SSH
IEEE - FTP/SSH
Randy Lazcano

Implementación de servicio de enrutamiento y acceso remoto
Implementación de servicio de enrutamiento y acceso remotoImplementación de servicio de enrutamiento y acceso remoto
Implementación de servicio de enrutamiento y acceso remoto
cesartg65

Comunicación entre procesos Sistemas distribuidos
Comunicación entre procesos Sistemas distribuidosComunicación entre procesos Sistemas distribuidos
Comunicación entre procesos Sistemas distribuidos
Stalin Jara


La actualidad más candente (12)

Sockets en JAVA
Sockets en JAVASockets en JAVA
Sockets en JAVA

4.1 4.3 ccna
4.1 4.3 ccna4.1 4.3 ccna
4.1 4.3 ccna

Capítulo 4.1 funciones de la capa de transporte
Capítulo 4.1 funciones de la capa de transporteCapítulo 4.1 funciones de la capa de transporte
Capítulo 4.1 funciones de la capa de transporte

Presentación de la capa 5 sesion
Presentación de la capa 5 sesionPresentación de la capa 5 sesion
Presentación de la capa 5 sesion

Dns
DnsDns
Dns

Tipos de qos
Tipos de qosTipos de qos
Tipos de qos

ARQUITECTURA DE REDES
ARQUITECTURA DE REDESARQUITECTURA DE REDES
ARQUITECTURA DE REDES

Arquitectura de red
Arquitectura de redArquitectura de red
Arquitectura de red

Servicios Web
Servicios WebServicios Web
Servicios Web

IEEE - FTP/SSH
IEEE - FTP/SSHIEEE - FTP/SSH
IEEE - FTP/SSH

Implementación de servicio de enrutamiento y acceso remoto
Implementación de servicio de enrutamiento y acceso remotoImplementación de servicio de enrutamiento y acceso remoto
Implementación de servicio de enrutamiento y acceso remoto

Comunicación entre procesos Sistemas distribuidos
Comunicación entre procesos Sistemas distribuidosComunicación entre procesos Sistemas distribuidos
Comunicación entre procesos Sistemas distribuidos


Destacado

Javiera
JavieraJaviera
Javiera
guest81bfe6

Webquest
WebquestWebquest
Webquest
Viany De Segura

Algal Turf Scrubber Tech 121206
Algal Turf Scrubber Tech 121206Algal Turf Scrubber Tech 121206
Algal Turf Scrubber Tech 121206
H2RAmbiental

đ áN đh-toán a- 2010
đ áN đh-toán a- 2010đ áN đh-toán a- 2010
đ áN đh-toán a- 2010
ntquangbs

Oursocialtimes -social_media_marketing_and_monitoring_2011_-_rk_using_game_m...
Oursocialtimes  -social_media_marketing_and_monitoring_2011_-_rk_using_game_m...Oursocialtimes  -social_media_marketing_and_monitoring_2011_-_rk_using_game_m...
Oursocialtimes -social_media_marketing_and_monitoring_2011_-_rk_using_game_m...
Raf Keustermans

Node.JS
Node.JSNode.JS
Leicester network rdyas
Leicester network rdyasLeicester network rdyas
Leicester network rdyas
Matthew Hughes

The stars (signs to patriarchs version b)
The stars (signs to patriarchs version b)The stars (signs to patriarchs version b)
The stars (signs to patriarchs version b)
Lynn Heusinkveld

Carbon Governance
Carbon Governance Carbon Governance
Carbon Governance
Tim Cadman

Uniacc- Exposición de Mariela Vilos
Uniacc- Exposición de Mariela VilosUniacc- Exposición de Mariela Vilos
Uniacc- Exposición de Mariela Vilos
Posicionamiento.cl

morning!, by Mia Diwasasri
morning!, by Mia Diwasasrimorning!, by Mia Diwasasri
morning!, by Mia Diwasasri
Sari Asih

TakeThe Time
TakeThe TimeTakeThe Time
TakeThe Time
Yassir Khairi

Jornada de convivència entre alumnat i professorat mediadors
Jornada de convivència entre alumnat i professorat mediadorsJornada de convivència entre alumnat i professorat mediadors
Jornada de convivència entre alumnat i professorat mediadors
orientacioandreunin


Destacado (15)

Test1
Test1Test1
Test1

Javiera
JavieraJaviera
Javiera

Webquest
WebquestWebquest
Webquest

Algal Turf Scrubber Tech 121206
Algal Turf Scrubber Tech 121206Algal Turf Scrubber Tech 121206
Algal Turf Scrubber Tech 121206

đ áN đh-toán a- 2010
đ áN đh-toán a- 2010đ áN đh-toán a- 2010
đ áN đh-toán a- 2010

T017 6697
T017 6697T017 6697
T017 6697

Oursocialtimes -social_media_marketing_and_monitoring_2011_-_rk_using_game_m...
Oursocialtimes  -social_media_marketing_and_monitoring_2011_-_rk_using_game_m...Oursocialtimes  -social_media_marketing_and_monitoring_2011_-_rk_using_game_m...
Oursocialtimes -social_media_marketing_and_monitoring_2011_-_rk_using_game_m...

Node.JS
Node.JSNode.JS
Node.JS

Leicester network rdyas
Leicester network rdyasLeicester network rdyas
Leicester network rdyas

The stars (signs to patriarchs version b)
The stars (signs to patriarchs version b)The stars (signs to patriarchs version b)
The stars (signs to patriarchs version b)

Carbon Governance
Carbon Governance Carbon Governance
Carbon Governance

Uniacc- Exposición de Mariela Vilos
Uniacc- Exposición de Mariela VilosUniacc- Exposición de Mariela Vilos
Uniacc- Exposición de Mariela Vilos

morning!, by Mia Diwasasri
morning!, by Mia Diwasasrimorning!, by Mia Diwasasri
morning!, by Mia Diwasasri

TakeThe Time
TakeThe TimeTakeThe Time
TakeThe Time

Jornada de convivència entre alumnat i professorat mediadors
Jornada de convivència entre alumnat i professorat mediadorsJornada de convivència entre alumnat i professorat mediadors
Jornada de convivència entre alumnat i professorat mediadors


Similar a Capa sesi..

Capa Sesion, victor mamani catachura,boreasH,Modelo Osi
Capa Sesion, victor mamani catachura,boreasH,Modelo OsiCapa Sesion, victor mamani catachura,boreasH,Modelo Osi
Capa Sesion, victor mamani catachura,boreasH,Modelo Osi
victor mamani

Capa De Sesion
Capa De SesionCapa De Sesion
Capa De Sesion
Capa De SesionCapa De Sesion
Capa De Sesion
Capa De SesionCapa De Sesion
Trasnporte osi ariel
Trasnporte osi arielTrasnporte osi ariel
Trasnporte osi ariel
gersonarteaga

Trasnporte osi ariel
Trasnporte osi arielTrasnporte osi ariel
Trasnporte osi ariel
gersonarteaga

Sesion 08 tel202 2010-1
Sesion 08   tel202 2010-1Sesion 08   tel202 2010-1
Sesion 08 tel202 2010-1
kevinXD123

Resùmen ccna exploration 1
Resùmen ccna exploration 1 Resùmen ccna exploration 1
Resùmen ccna exploration 1
olvann

Rol de la capa de Transporte - REDES
Rol de la capa de Transporte - REDESRol de la capa de Transporte - REDES
Rol de la capa de Transporte - REDES
Edgardo Diaz Salinas

Cisco Exposicion
Cisco ExposicionCisco Exposicion
Capa de transporte
Capa de transporteCapa de transporte
Capa de transporte
Luison Mares Trejo

Actividad 2
Actividad 2Actividad 2
Actividad 2
AztecaEl

Capitulo 2 comunicacion
Capitulo 2 comunicacionCapitulo 2 comunicacion
Capitulo 2 comunicacion
Erick Jamett

Capitula 3 funcionalidad y protocolo de la capa de aplicación
Capitula 3 funcionalidad y  protocolo de la capa de aplicaciónCapitula 3 funcionalidad y  protocolo de la capa de aplicación
Capitula 3 funcionalidad y protocolo de la capa de aplicación
RicardoM724

Resumen capitulo 3
Resumen capitulo 3Resumen capitulo 3
Resumen capitulo 3
jorge

Protocolos FTP y SFTP
Protocolos FTP y SFTPProtocolos FTP y SFTP
Protocolos FTP y SFTP
Jose Felix Moran Agusto

Trabajo de teleproceso
Trabajo de teleprocesoTrabajo de teleproceso
Trabajo de teleproceso
Joheiner Hernandez

Trabajo de teleproceso
Trabajo de teleprocesoTrabajo de teleproceso
Trabajo de teleproceso
Joheiner Hernandez

Capa De Sesion
Capa De SesionCapa De Sesion
Capa De Sesion
Lucas Pineda

Capitulo 4: Capa de transporte del modelo OSI
Capitulo 4: Capa de transporte del modelo OSICapitulo 4: Capa de transporte del modelo OSI
Capitulo 4: Capa de transporte del modelo OSI
Octavio


Similar a Capa sesi.. (20)

Capa Sesion, victor mamani catachura,boreasH,Modelo Osi
Capa Sesion, victor mamani catachura,boreasH,Modelo OsiCapa Sesion, victor mamani catachura,boreasH,Modelo Osi
Capa Sesion, victor mamani catachura,boreasH,Modelo Osi

Capa De Sesion
Capa De SesionCapa De Sesion
Capa De Sesion

Capa De Sesion
Capa De SesionCapa De Sesion
Capa De Sesion

Capa De Sesion
Capa De SesionCapa De Sesion
Capa De Sesion

Trasnporte osi ariel
Trasnporte osi arielTrasnporte osi ariel
Trasnporte osi ariel

Trasnporte osi ariel
Trasnporte osi arielTrasnporte osi ariel
Trasnporte osi ariel

Sesion 08 tel202 2010-1
Sesion 08   tel202 2010-1Sesion 08   tel202 2010-1
Sesion 08 tel202 2010-1

Resùmen ccna exploration 1
Resùmen ccna exploration 1 Resùmen ccna exploration 1
Resùmen ccna exploration 1

Rol de la capa de Transporte - REDES
Rol de la capa de Transporte - REDESRol de la capa de Transporte - REDES
Rol de la capa de Transporte - REDES

Cisco Exposicion
Cisco ExposicionCisco Exposicion
Cisco Exposicion

Capa de transporte
Capa de transporteCapa de transporte
Capa de transporte

Actividad 2
Actividad 2Actividad 2
Actividad 2

Capitulo 2 comunicacion
Capitulo 2 comunicacionCapitulo 2 comunicacion
Capitulo 2 comunicacion

Capitula 3 funcionalidad y protocolo de la capa de aplicación
Capitula 3 funcionalidad y  protocolo de la capa de aplicaciónCapitula 3 funcionalidad y  protocolo de la capa de aplicación
Capitula 3 funcionalidad y protocolo de la capa de aplicación

Resumen capitulo 3
Resumen capitulo 3Resumen capitulo 3
Resumen capitulo 3

Protocolos FTP y SFTP
Protocolos FTP y SFTPProtocolos FTP y SFTP
Protocolos FTP y SFTP

Trabajo de teleproceso
Trabajo de teleprocesoTrabajo de teleproceso
Trabajo de teleproceso

Trabajo de teleproceso
Trabajo de teleprocesoTrabajo de teleproceso
Trabajo de teleproceso

Capa De Sesion
Capa De SesionCapa De Sesion
Capa De Sesion

Capitulo 4: Capa de transporte del modelo OSI
Capitulo 4: Capa de transporte del modelo OSICapitulo 4: Capa de transporte del modelo OSI
Capitulo 4: Capa de transporte del modelo OSI


Más de rancruel027

MODULO 1 CCNA
MODULO 1 CCNAMODULO 1 CCNA
MODULO 1 CCNA
rancruel027

Plan de Estudios
Plan de EstudiosPlan de Estudios
Plan de Estudios
rancruel027

Capitulo 9 y 10
Capitulo 9 y 10Capitulo 9 y 10
Capitulo 9 y 10
rancruel027

Capitulo 7
Capitulo 7Capitulo 7
Capitulo 7
rancruel027

Capitulo 6
Capitulo 6Capitulo 6
Capitulo 6
rancruel027

Capitulo 5
Capitulo 5Capitulo 5
Capitulo 5
rancruel027

Capitulo 4
Capitulo 4Capitulo 4
Capitulo 4
rancruel027

Capitulo 3
Capitulo 3Capitulo 3
Capitulo 3
rancruel027

Capitulo 2
Capitulo 2Capitulo 2
Capitulo 2
rancruel027

Capitulo 2
Capitulo 2Capitulo 2
Capitulo 2
rancruel027

Es e network_slm_v40
Es e network_slm_v40Es e network_slm_v40
Es e network_slm_v40
rancruel027

Es e network_ilm_v40
Es e network_ilm_v40Es e network_ilm_v40
Es e network_ilm_v40
rancruel027

Ccna3v3.1 mod02[1]
Ccna3v3.1 mod02[1]Ccna3v3.1 mod02[1]
Ccna3v3.1 mod02[1]
rancruel027

Proyecto 18 sept
Proyecto 18 septProyecto 18 sept
Proyecto 18 sept
rancruel027

Ingenieria en colombia
Ingenieria en colombiaIngenieria en colombia
Ingenieria en colombia
rancruel027

Presentacin curso deontologa ingen sistemas
Presentacin curso deontologa ingen sistemasPresentacin curso deontologa ingen sistemas
Presentacin curso deontologa ingen sistemas
rancruel027

Libro pedagogia y etica
Libro pedagogia y eticaLibro pedagogia y etica
Libro pedagogia y etica
rancruel027

Código+de..
Código+de..Código+de..
Código+de..
rancruel027

Copia de historia_de_la_ingenieria_de_sistema
Copia de historia_de_la_ingenieria_de_sistemaCopia de historia_de_la_ingenieria_de_sistema
Copia de historia_de_la_ingenieria_de_sistema
rancruel027

01 introducción a la ingeniería de sistemas
01 introducción a la ingeniería de sistemas01 introducción a la ingeniería de sistemas
01 introducción a la ingeniería de sistemas
rancruel027


Más de rancruel027 (20)

MODULO 1 CCNA
MODULO 1 CCNAMODULO 1 CCNA
MODULO 1 CCNA

Plan de Estudios
Plan de EstudiosPlan de Estudios
Plan de Estudios

Capitulo 9 y 10
Capitulo 9 y 10Capitulo 9 y 10
Capitulo 9 y 10

Capitulo 7
Capitulo 7Capitulo 7
Capitulo 7

Capitulo 6
Capitulo 6Capitulo 6
Capitulo 6

Capitulo 5
Capitulo 5Capitulo 5
Capitulo 5

Capitulo 4
Capitulo 4Capitulo 4
Capitulo 4

Capitulo 3
Capitulo 3Capitulo 3
Capitulo 3

Capitulo 2
Capitulo 2Capitulo 2
Capitulo 2

Capitulo 2
Capitulo 2Capitulo 2
Capitulo 2

Es e network_slm_v40
Es e network_slm_v40Es e network_slm_v40
Es e network_slm_v40

Es e network_ilm_v40
Es e network_ilm_v40Es e network_ilm_v40
Es e network_ilm_v40

Ccna3v3.1 mod02[1]
Ccna3v3.1 mod02[1]Ccna3v3.1 mod02[1]
Ccna3v3.1 mod02[1]

Proyecto 18 sept
Proyecto 18 septProyecto 18 sept
Proyecto 18 sept

Ingenieria en colombia
Ingenieria en colombiaIngenieria en colombia
Ingenieria en colombia

Presentacin curso deontologa ingen sistemas
Presentacin curso deontologa ingen sistemasPresentacin curso deontologa ingen sistemas
Presentacin curso deontologa ingen sistemas

Libro pedagogia y etica
Libro pedagogia y eticaLibro pedagogia y etica
Libro pedagogia y etica

Código+de..
Código+de..Código+de..
Código+de..

Copia de historia_de_la_ingenieria_de_sistema
Copia de historia_de_la_ingenieria_de_sistemaCopia de historia_de_la_ingenieria_de_sistema
Copia de historia_de_la_ingenieria_de_sistema

01 introducción a la ingeniería de sistemas
01 introducción a la ingeniería de sistemas01 introducción a la ingeniería de sistemas
01 introducción a la ingeniería de sistemas


Capa sesi..

  • 1. Capa SesiónJonathan Yomaro VásquezLuis Fernando CamachoJhon Adrián Cerón
  • 2. Descripción GeneralEs la duración de una conexión entre un usuario (el agente) y un servidor, generalmente involucrando el intercambio de múltiples paquetes de datos entre la computadora del usuario y el servidor.En los casos de los protocolos de transporte en donde no se implementa una capa de sesión formal (por ejemplo, UDP), o en donde las sesiones en la capa de sesión son generalmente de una vida corta (por ejemplo, HTTP), las sesiones pueden ser mantenidas por un programa de más alto nivel, usando algún método. Por ejemplo, un intercambio HTTP entre un navegador y un servidor remoto, puede incluir una cookie, que permite mantener una "sesión", con su identificador propio, datos del usuario, sus preferencias, etc.
  • 3. ServicioEsta capa proporciona sus servicios a la capa de presentación, facilitando el medio necesario para que las entidades de presentación de dos máquinas diferentes organicen y sincronicen su diálogo y procedan al intercambio de datos, mediante el establecimiento de sesiones.
  • 4. PrimitivasDe petición o solicitud (REQUEST). Empleada para invocar un servicio y pasarle los parámetros necesarios para su ejecución.De indicación (INDICATION). Usada para indicar que un procedimiento ha sido invocado por el usuario par del servicio en la conexión y pasar los parámetros asociados o para indicar al usuario del servicio el inicio de una acción por parte del proveedor.De respuesta (RESPONSE). Empleada por el usuario del servicio para reconocer o completar algún procedimiento previamente iniciado por una indicación del proveedor.De confirmación (CONFIRM). Usada por el proveedor del servicio para reconocer o completar algún procedimiento previamente iniciado por una petición del usuario.
  • 6. Tipos de ServicioSERVICIO ORIENTADO A LA CONEXIÓN FASE DE ESTABLECIMIENTO DE LA SESIÓN O CONEXIÓN TRANSFERENCIA DE DATOSGESTIÓN DE TOKENS o TESTIGOSSINCRONIZACIÓN Y RESINCRONIZACIÓNCOMUNICACIÓN DE EXCEPCIONESGESTION DE ACTIVIDADCIERRE DE UNA SESIÓN O LIBERACIÓN DE LA CONEXIÓNSERVICIO NO ORIENTADO A LA CONEXIÓN TRANSFERENCIA DE DATOS
  • 7. Servicio Orientado a la Conexión
  • 8. Fase de Establecimiento de la Sesión o ConexiónS-CONNECT.request ()S-CONNECT.indication() S-CONNECT.response ()S-CONNECT.confirm ()
  • 9. Transferencia de DatosEl nivel de sesión ofrece hasta 4 canales de datos simultáneos de intercambio de datos (2 en transporte), según la negociación de la sesión.Servicios de esos canalesNo ConfirmadosS-DATAS-EXPEDITED-DATAS-TYPED-DATAConfirmadosS-CAPABILITY-DATACanal urgente (Datos urgentes): Este servicio permiteacceder a este canal, si se negoció. Sin tokens:S-EXPEDITED-DATA.request(datos)
  • 10. S-EXPEDITED-DATA.indication(datos)Límite de datos: 14 bytesCanal datos fuera de banda (Typed data): Este servicio permite que las capas superiores intercambien inf. de control. Sin tokens:S-TYPED-DATA.request(datos)
  • 11. S-TYPED-DATA.indication(datos)No hay límite de datosCanal de datos (Datos normales): Este servicio sólopodrá ser usado por el usuario quetiene el token de datos: S-DATA.request(datos)
  • 12. S-DATA.indication(datos)No hay límite de cantidad de datos que pueda enviar.Canal de actividad: S-CAPABILITY-DATA.request(datos usuarios)
  • 16. Gestión de TokensCuando se abre una sesión se debe negociar:La disponibilidad de los token (token a usar)La asignación inicial de los token disponiblesSe dispone de tres servicios para que los usuarios puedan intercambiar los tokens disponibles para establecer un sistema de turnos. Para entregar los tokens al otro usuario:S-TOKEN-GIVE.request(tokens)S-TOKEN-GIVE.indication(tokens)Para solicitar alguno de los tokens:S-TOKEN-PLEASE.request(tokens, datos)S-TOKEN-PLEASE.indication(tokens, datos)En datos se especifica la importancia o prioridad de la petición, no es analizado por sesión sino por el usuario. El usuario entregará el token con S-TOKEN-GIVE.request.
  • 17. Cesión de todos los tokens disponibles:S-CONTROL-GIVE.request()S-CONTROL-GIVE.indication()
  • 18. Sincronización y ResincronizaciónEste grupo de servicios permite, si es necesario, abandonar la conversación y retomarla en un punto anterior conocido, por ejemplo, por un error.Puntos sincronización mayor: sólo puede ser iniciado por el que tiene el token de sincronización mayor (servicio confirmado):S-SYNC-MAJOR.request(número_serie, datos)S-SYNC-MAJOR.indication(número_serie, datos)S-SYNC-MAJOR.response(datos)S-SYNC-MAJOR.confirm(datos)número_serie: opcional es el próximo nro. de serie a usar, si no se sigue la secuencia.Puntos de sincronización menor: sólo puede ser iniciado por el que tiene el token de sincronización menor (servicio no confirmado habitual o servicio confirmado):S-SYNC-MINOR.request (tipo, número_serie, datos)S-SYNC-MINOR.indication (tipo, número_serie, datos)S-SYNC-MINOR.response (número_serie, datos)S-SYNC-MINOR.confirm (número_serie, datos)tipo: si desea si que el punto de control sea confirmado o no
  • 19. ResincronizaciónPara regresar a un punto marcado por un punto de sincronismo. Se debe especificar en forma no ambigua:El siguiente número de secuencia que se va a utilizarLa situación de los tokens disponibles (quién tiene cada token)Es un servicio confirmado:S-RESYNC.request(tipo, número_serie, tokens, datos)S-RESYNC.indication(tipo, número_serie, tokens, datos)S-RESYNC.response(número_serie, tokens, datos)S-RESYNC.confirm(número_serie, tokens, datos)Tipo puede ser:Abandon: se abandona la unidad de dialogo, el siguiente es el nuevo Nº de secuencia.Restart: se vuelve atrás al último punto de control mayor.Set: se establece un nuevo valor para los Nº de secuencia.
  • 20. COMUNICACIÓN DE EXCEPCIONESPara comunicación de situaciones excepcionales (normalmente errores) entre usuarios y el proveedor del servicio:Iniciados por el usuario:S-U-EXCEPTION-REPORT.request()
  • 21. S-U-EXCEPTION-REPORT.indication()Iniciado por el proveedor:S-P-EXCEPTION-REPORT.indication ()GESTIÓN DE ACTIVIDADUna actividad es una unidad lógica de trabajo y consiste de una o más unidades de diálogo. Es una forma de estructurar el intercambio de datos.Inicio de actividades: Servicio no confirmado: S-ACTIVITY-START.request()
  • 22. S-ACTIVITY-START.indication()Fin de actividades: Servicio confirmado:S-ACTIVITY-END.request()
  • 25. S-ACTIVITY-END.confirm()Interrumpir una actividad Servicio confirmado:S-ACTIVITY-INTERRUPT. Request ()
  • 28. S-ACTIVITY-INTERRUPT. confirm ()Reanudar una actividad (Servicio no confirmado):S-ACTIVITY-RESUME.request()
  • 29. S-ACTIVITY-RESUME.indication()Cancelar una actividad (Servicio confirmado):S-ACTIVITY-DISCARD. Request ()
  • 33. CIERRE DE UNA SESIÓN O LIBERACIÓN DE LA CONEXIÓNServicio confirmado con liberación ordenada de la sesión:S-RELEASE.request()
  • 36. S-RELEASE.confirm()Servicio no confirmado de liberación abrupta de la sesión:S-U-ABORT.request()

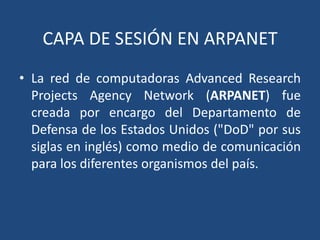

  • 39. S-UNITDATA.ind()CAPA DE SESIÓN EN ARPANETLa red de computadoras Advanced Research Projects Agency Network (ARPANET) fue creada por encargo del Departamento de Defensa de los Estados Unidos ("DoD" por sus siglas en inglés) como medio de comunicación para los diferentes organismos del país. HISTOROIA DE ARPANET…El concepto de una red de computadoras capaz de comunicar usuarios en distintas computadoras fue formulado por J.C.R. Licklider de Bolt, Beranek and Newman (BBN) en agosto de 1962, en una serie de notas que discutían la idea de "Red Galáctica".Fue la espina dorsal de Internet hasta 1990
  • 40. El primer nodo se creó en la Universidad de California, Los Ángeles El uso de una red descentralizada con múltiples caminos entre dos puntos.La división de mensajes completos en fragmentos que seguirían caminos distintos. La red estaría capacitada para responder ante sus propios fallos.
  • 41. uniendo máquinas directamente con cables telefónicos. En una de las primeras reuniones (de 1967), muchos participantes no estaban dispuestos a que sus computadoras tuvieran que gestionar líneas telefónicas

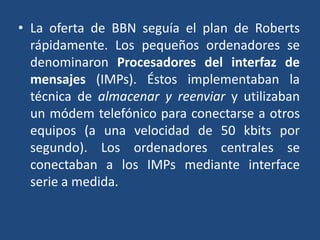

  • 42. idea de usar pequeños ordenadores separados sólo para gestionar los enlaces de comunicaciones. Esta idea permitió descargar de trabajo a las computadoras principales, además de aislar la red de la distinta naturaleza de cada computadora.La oferta de BBN seguía el plan de Roberts rápidamente. Los pequeños ordenadores se denominaron Procesadores del interfaz de mensajes (IMPs). Éstos implementaban la técnica de almacenar y reenviar y utilizaban un módem telefónico para conectarse a otros equipos (a una velocidad de 50 kbits por segundo). Los ordenadores centrales se conectaban a los IMPs mediante interface serie a medida.Software desarrolladoEn 1972, Ray Tomlinson de la BBN inventó el correo electrónico. En 1973, el protocolo FTP ya estaba definido e implementado, facilitando el movimiento de ficheros en ARPANET. Para entonces el 75% del tráfico ya se debía al éxito del correo electrónico.
  • 43. LA ARQUITECTURA DE ARPANETArpanet no sigue el modelo OSI. Tiene protocolos equivalentes a lo que en OSI serían la capa de red y de transporte. Los más conocidos son:IP (Internet protocol): protocolo entre redes. Protocolo sin conexión diseñado para la interconexión de redes WAN y LAN.
  • 44. TCP (Transmission control protocol) protocolo de control de transmisión. Protocolo orientado a la conexión equivalente en OSI a la capa de transporte en cuento a su función, aunque difiere de su formato.Entre las capas de presentación y sesión, ARPANET no tiene protocolos, pero en la de aplicación si hay varios. Los más conocidos son:FTP (files trasnfer protocol) protocolo de transferencia de ficheros de un ordenador a otro.
  • 45. LA ARQUITECTURA DE ARPANETSMPT (simple Mail Protocol Transfer) protocolo de simple de transferencia de correo electrónico a través se la red.TELNET: protocolo de conexión remota utilizado para conexiones remotas gestionadas como terminales virtuales.ARPANET se ha convertido un estándar de hecho, multiplicando su utilización debido al Internet.
  • 46. CAPA DE SESIÓN EN MAP Y TOP MAP y TOP utilizan una forma restringida de la capa de sesión del modelo OSI. El establecimiento de sesión, la transferencia de datos y la liberación de sesión están totalmente soportados para el modo dúplex; mientras que el modo semidúplex no está soportado.
  • 47. El servicio de sincronización, la administración de actividades, la notificación de excepciones, los datos tipados y el servicio de datos de capacidad no son requeridos.Los protocolos de sesión MAP y TOP son subconjuntos de los protocolos completos de sesión del modelo OSI. Aquellas SPDU necesarias para realizar el subconjunto MAP y TOP deberán ser realizadas. Las demás son opcionales.
  • 48. El protocolo de Automatización de Manufactura (MAP) fue establecido por General Motors en 1962.
  • 49. Proporciona un estándar común que permita compatibilidad entre los dispositivos de comunicación que operan en un ambiente de manufactura
  • 50. MAP/TOP (ManufacturingAutomotion Protocol/Technical and Office Protocol). Es un estándar para la interconexión de un grupo de usuarios trabajando en red de área local (LAN). CAPA DE SESIÓN EN USENETUsenet es el acrónimo de Users Network (Red de usuarios).
  • 51. Es un sistema global de discusión en Internet

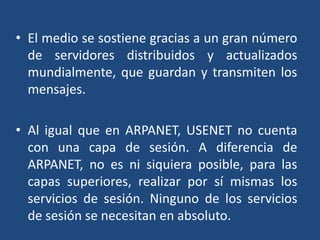

  • 52. Los usuarios pueden leer o enviar mensajes (denominados artículos) a distintos grupos de noticias ordenados de forma jerárquica. El medio se sostiene gracias a un gran número de servidores distribuidos y actualizados mundialmente, que guardan y transmiten los mensajes.
  • 53. Al igual que en ARPANET, USENET no cuenta con una capa de sesión. A diferencia de ARPANET, no es ni siquiera posible, para las capas superiores, realizar por sí mismas los servicios de sesión. Ninguno de los servicios de sesión se necesitan en absoluto. Bibliografíahttp://materias.fi.uba.ar/7574/m7574p/s105sesion.pdf
