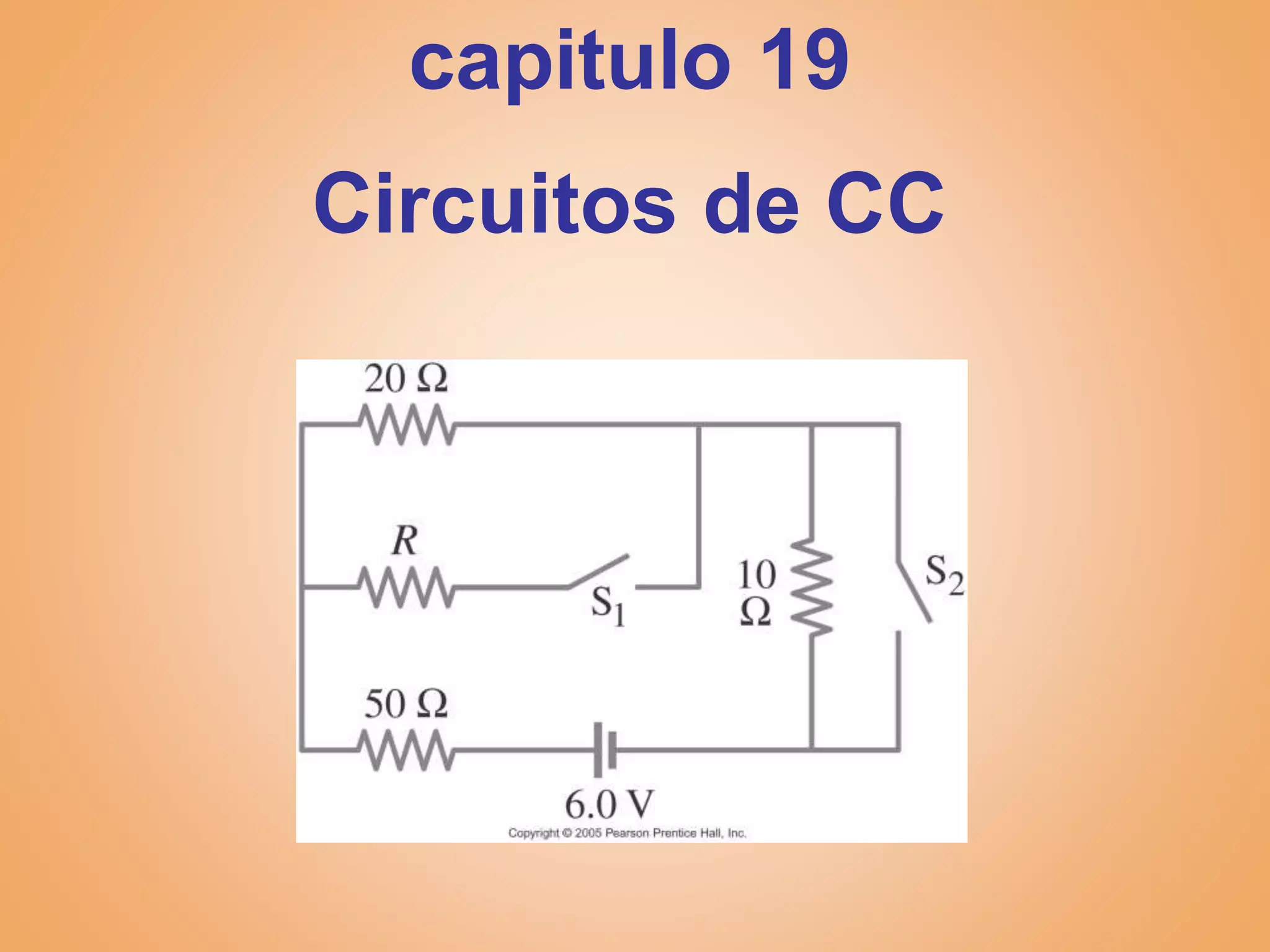

1. capitulo 19
Circuitos de CC

2. EMF y voltaje terminal
El circuito eléctrico necesita una batería o un
generador para producir corriente; estas se
denominan fuentes de fem.
La batería es una fuente de voltaje casi
constante, pero tiene una pequeña resistencia
interna, lo que reduce el voltaje real de la fem
ideal:
(19-1)

3. EMF y voltaje terminal
Esta resistencia se comporta como si
estuviera en serie con la fem.

4. Resistencias en serie y en paralelo
Una conexión en serie tiene un solo camino
desde la batería, a través de cada elemento
del circuito, y luego de regreso a la batería.

5. Resistencias en serie y en paralelo
La corriente a través de cada resistencia es la
misma; el voltaje depende de la resistencia.
La suma de las caídas de voltaje en las
resistencias es igual al voltaje de la batería.
(19-2)

6. Resistencias en serie y en paralelo
De esto obtenemos la resistencia equivalente
(esa única resistencia que da la misma
corriente en el circuito).
(19-3)

7. Resistencias en serie y en paralelo
Una conexión en paralelo divide la corriente;
el voltaje a través de cada resistencia es el
mismo:

8. Resistencias en serie y en paralelo
La corriente total es la suma de las
corrientes a través de cada resistencia:

9. Resistencias en serie y en paralelo
Esto da el recíproco de la resistencia
equivalente:
(19-4)

10. Resistencias en serie y en paralelo
Una analogía
usando agua puede
ser útil para
visualizar circuitos
paralelos:

11. Reglas de Kirchhoff
Algunos circuitos no se pueden dividir en
conexiones en serie y en paralelo.

12. Reglas de Kirchhoff
Para estos circuitos usamos las reglas de
Kirchhoff.
Regla de la unión: la suma de las corrientes
que entran en una unión es igual a la suma de
las corrientes que salen de ella.

13. Reglas de Kirchhoff
Regla del lazo/malla:
La suma de los
cambios de potencial
alrededor de un(a)
lazo/malla cerrado es
cero.

14. Reglas de Kirchhoff
Resolución de problemas: Reglas de
Kirchhoff
1.Etiquete cada corriente.
2.Identifica incógnitas.
3.Aplicar reglas de cruces y bucles;
necesitarás tantas ecuaciones
independientes como incógnitas.
4.Resuelve las ecuaciones, teniendo cuidado
con los signos.

15. FEMs en Serie y en Paralelo; Cargar una
batería
La FEMs en serie van en la misma dirección:
el voltaje total es la suma de los voltajes
separados, en este caso 3,0 V.

16. FEMs en Serie y en Paralelo; Cargar una
batería
La FEMs en serie, dirección opuesta: el voltaje total
es la diferencia, pero la batería de menor voltaje está
cargada. Esto se usa en un cargador de batería o en
un alternador de automóvil. Los electrones son
"forzados" al terminal negativo de la batería de 12 V.

17. Las FEMs en Serie y en Paralelo; Cargar
una batería
Los campos electromagnéticos en paralelo
solo tienen sentido si los voltajes son los
mismos; el voltaje sigue siendo solo de 12 V,
pero cada batería solo tiene que proporcionar
una parte de la corriente y las baterías durarán
más.

18. Riesgos eléctricos
Incluso las corrientes muy pequeñas de 10 a 100
mA pueden ser peligrosas y alterar el sistema
nervioso. Las corrientes más grandes también
pueden causar quemaduras. Se puede sentir una
corriente de 1 mA. Una corriente de 10 mA puede
causar una contracción severa de los músculos.
Una corriente de alrededor de 80 mA a 100 mA que
pasa a través del tórax puede causar la muerte.
El voltaje doméstico puede ser letal si está mojado
y en buen contacto con el suelo. ¡Ten cuidado! La
piel seca tiene una resistencia de hasta 1.000.000
de ohmios, mientras que la piel húmeda es de 1000
ohmios o menos.

19. Riesgos eléctricos
Una persona que recibe una
descarga se ha convertido en
parte de un circuito completo.
Si está parado sobre un buen
aislante, la resistencia es alta
y hay menos corriente. Pies
descalzos y/o mojados tiene
baja resistencia y por lo tanto
más corriente. En una bañera,
no solo estás mojado, sino
que la tubería de drenaje de
metal conduce a tierra.

20. FINAL
