Física.
Electricidad: Ejemplos sobre la aplicación de la ley de Ohm en circuitos eléctricos básicos. (conexión de resistencias en serie y en paralelo).
Es una introducción a lo que es el análisis de un circuito en corriente continua y como se comportan las resistencias, dependiendo su tipo de circuito.
Es una introducción a lo que es el análisis de un circuito en corriente continua y como se comportan las resistencias, dependiendo su tipo de circuito.
Un libro sin recetas, para la maestra y el maestro Fase 3.pdfsandradianelly
Un libro sin recetas, para la maestra y el maestro Fase 3Un libro sin recetas, para la maestra y el maestro Fase 3Un libro sin recetas, para la maestra y el maestro Fase 3Un libro sin recetas, para la maestra y el maestro Fase 3Un libro sin recetas, para la maestra y el maestro Fase 3Un libro sin recetas, para la maestra y el maestro Fase 3Un libro sin recetas, para la maestra y el maestro Fase 3Un libro sin recetas, para la maestra y el maestro Fase 3Un libro sin recetas, para la maestra y el maestro Fase 3Un libro sin recetas, para la maestra y el maestro Fase 3Un libro sin recetas, para la maestra y el maestro Fase 3Un libro sin recetas, para la maestra y el maestro Fase 3Un libro sin recetas, para la maestra y el maestro Fase 3Un libro sin recetas, para la maestra y el maestro Fase 3Un libro sin recetas, para la maestra y el maestro Fase 3Un libro sin recetas, para la maestra y el maestro Fase 3Un libro sin recetas, para la maestra y el maestro Fase 3Un libro sin recetas, para la maestra y el maestro Fase 3Un libro sin recetas, para la maestra y el maestro Fase 3Un libro sin recetas, para la maestra y el maestro Fase 3Un libro sin recetas, para la maestra y el maestro Fase 3Un libro sin recetas, para la maestra y el maestro Fase 3Un libro sin recetas, para la maestra y el maestro Fase 3Un libro sin recetas, para la maestra y el maestro Fase 3Un libro sin recetas, para la maestra y el maestro Fase 3Un libro sin recetas, para la maestra y el maestro Fase 3Un libro sin recetas, para la maestra y el maestro Fase 3Un libro sin recetas, para la maestra y el maestro Fase 3Un libro sin recetas, para la maestra y el maestro Fase 3Un libro sin recetas, para la maestra y el maestro Fase 3Un libro sin recetas, para la maestra y el maestro Fase 3Un libro sin recetas, para la maestra y el maestro Fase 3Un libro sin recetas, para la maestra y el maestro Fase 3Un libro sin recetas, para la maestra y el maestro Fase 3Un libro sin recetas, para la maestra y el maestro Fase 3Un libro sin recetas, para la maestra y el maestro Fase 3Un libro sin recetas, para la maestra y el maestro Fase 3Un libro sin recetas, para la maestra y el maestro Fase 3Un libro sin recetas, para la maestra y el maestro Fase 3Un libro sin recetas, para la maestra y el maestro Fase 3Un libro sin recetas, para la maestra y el maestro Fase 3Un libro sin recetas, para la maestra y el maestro Fase 3Un libro sin recetas, para la maestra y el maestro Fase 3Un libro sin recetas, para la maestra y el maestro Fase 3Un libro sin recetas, para la maestra y el maestro Fase 3Un libro sin recetas, para la maestra y el maestro Fase 3Un libro sin recetas, para la maestra y el maestro Fase 3Un libro sin recetas, para la maestra y el maestro Fase 3Un libro sin recetas, para la maestra y el maestro Fase 3Un libro sin recetas, para la maestra y el maestro Fase 3Un libro sin recetas, para la maestra y el maestro Fase 3Un libro sin recetas, para la maestra y el maestro Fase 3Un libro sin recetas, para la maestr

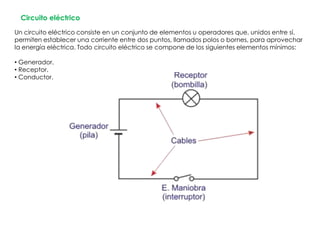

2. Circuito eléctrico
Un circuito eléctrico consiste en un conjunto de elementos u operadores que, unidos entre sí,
permiten establecer una corriente entre dos puntos, llamados polos o bornes, para aprovechar
la energía eléctrica. Todo circuito eléctrico se compone de los siguientes elementos mínimos:
• Generador.
• Receptor.
• Conductor.

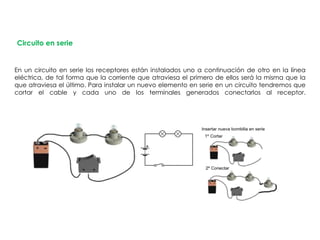

3. Circuito en serie
En un circuito en serie los receptores están instalados uno a continuación de otro en la línea
eléctrica, de tal forma que la corriente que atraviesa el primero de ellos será la misma que la
que atraviesa el último. Para instalar un nuevo elemento en serie en un circuito tendremos que
cortar el cable y cada uno de los terminales generados conectarlos al receptor.

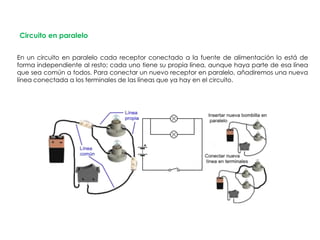

4. Circuito en paralelo
En un circuito en paralelo cada receptor conectado a la fuente de alimentación lo está de
forma independiente al resto; cada uno tiene su propia línea, aunque haya parte de esa línea
que sea común a todos. Para conectar un nuevo receptor en paralelo, añadiremos una nueva
línea conectada a los terminales de las líneas que ya hay en el circuito.
5. Serie Paralelo
Resistencia
Aumenta al incorporar receptores
Disminuye al incorporar receptores
Caida de tensión
Cada receptor tiene la suya, que
aumenta con su resistencia.
La suma de todas las caídas es igual a
la tensión de la pila.
Es la misma para cada uno de los
receptores, e igual a la de la fuente.
Intensidad
Es la misma en todos los receptores e
igual a la general en el circuito.
Cuantos más receptores, menor será
la corriente que circule.
Cada receptor es atravesado por una
corriente independiente, menor
cuanto mayor resistencia.
La intensidad total es la suma de las
intensidades individuales. Será, pues,
mayor cuanto más receptores
tengamos en el circuito.
Cálculos
Características de los circuitos serie y paralelo
6. Ley de Ohm
La intensidad que recorre un circuito es directamente proporcional a la tensión de la
fuente de alimentación e inversamente proporcional a la resistencia en dicho
circuito.
Es importante apreciar que:
podemos variar la tensión en un circuito, cambiando la pila, por ejemplo;
podemos variar la resistencia del circuito, cambiando una bombilla, por ejemplo;
no podemos variar la intensidad de un circuito de forma directa, sino que para hacerlo
tendremos que recurrir a variar la tensión o la resistencia obligatoriamente.
También debemos tener claro que:
I sube si:
V sube y R baja.
I baja si:
V baja y R sube.

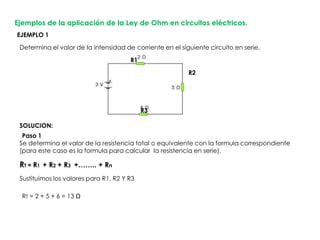

7. Ejemplos de la aplicación de la Ley de Ohm en circuitos eléctricos.
Determina el valor de la intensidad de corriente en el siguiente circuito en serie.
Sustituimos los valores para R1, R2 Y R3
Se determina el valor de la resistencia total o equivalente con la formula correspondiente
(para este caso es la formula para calcular la resistencia en serie).
EJEMPLO 1
RT = R1 + R2 + R3 +…….. + Rn
R1
R2
R3
Paso 1
RT = 2 + 5 + 6 = 13 Ω
SOLUCION:

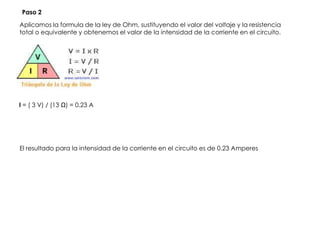

8. Aplicamos la formula de la ley de Ohm, sustituyendo el valor del voltaje y la resistencia
total o equivalente y obtenemos el valor de la intensidad de la corriente en el circuito.
El resultado para la intensidad de la corriente en el circuito es de 0.23 Amperes
I = ( 3 V) / (13 Ω) = 0.23 A
Paso 2

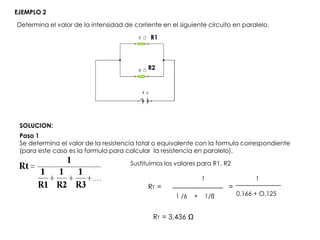

9. Determina el valor de la intensidad de corriente en el siguiente circuito en paralelo.
EJEMPLO 2
R1
R2
SOLUCION:
Paso 1
Se determina el valor de la resistencia total o equivalente con la formula correspondiente
(para este caso es la formula para calcular la resistencia en paralelo).
1 /6 + 1/8
1
Sustituimos los valores para R1, R2
RT = =
1
0.166 + O.125
RT = 3.436 Ω
10. Paso 2
Aplicamos la formula de la ley de Ohm, sustituyendo el valor del voltaje y la resistencia
total o equivalente y obtenemos el valor de la intensidad de la corriente en el circuito.
I = ( 4 V) / (3.436Ω) = 1.164 A
El resultado para la intensidad de la corriente en el circuito es de 1.164 Amperes
