CAPITULO # III
GENERACION DE LA ELECTRICIDAD
GENERACION DE LA ELECTRICIDAD
LA ENERGIA DEL AGUA
La figura muestra los diferentes tipos de energía y la transformación entre unos y otros
GENERACION DE LA ELECTRICIDAD
APROVECHAMIENTO DE LA ENERGIA DEL AGUA
MUESTRA DE UNA CENTRAL FLUYENTE
GENERACION DE LA ELECTRICIDAD

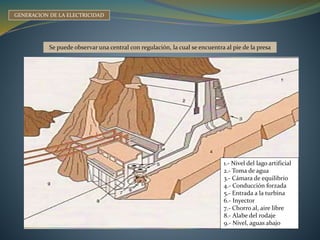

Se puede observar una central con regulación, la cual se encuentra al pie de la presa
1.- Nivel del lago artificial
2.- Toma de agua
3.- Cámara de equilibrio
4.- Conducción forzada
5.- Entrada a la turbina
6.- Inyector
7.- Chorro al, aire libre
8.- Alabe del rodaje
9.- Nivel, aguas abajo
GENERACION DE LA ELECTRICIDAD
TURBINAS

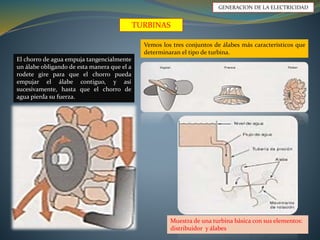

Muestra de una turbina básica con sus elementos:
distribuidor y álabes
El chorro de agua empuja tangencialmente
un álabe obligando de esta manera que el a
rodete gire para que el chorro pueda
empujar el álabe contiguo, y así
sucesivamente, hasta que el chorro de
agua pierda su fuerza.
Vemos los tres conjuntos de álabes más característicos que
determinaran el tipo de turbina.
GENERACION DE LA ELECTRICIDAD
PRODUCCION DE CORRIENTE ALTERNA Y CONTINUA
CORRIENTE ALTERNA

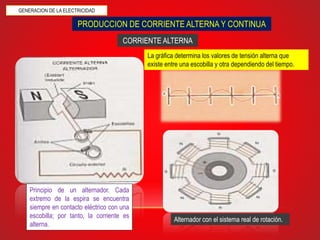

Principio de un alternador. Cada
extremo de la espira se encuentra
siempre en contacto eléctrico con una
escobilla; por tanto, la corriente es
alterna.
La gráfica determina los valores de tensión alterna que
existe entre una escobilla y otra dependiendo del tiempo.
Alternador con el sistema real de rotación.
GENERACION DE LA ELECTRICIDAD
CORRIENTE CONTINUA O RECTIFICADA

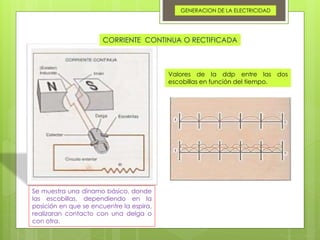

Se muestra una dínamo básico, donde
las escobillas, dependiendo en la
posición en que se encuentre la espira,
realizaran contacto con una delga o
con otra.
Valores de la ddp entre las dos
escobillas en función del tiempo.
GENERACION DE LA ELECTRICIDAD
TRANSFORMADORES

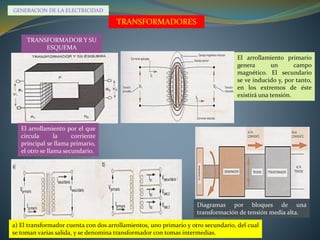

TRANSFORMADOR Y SU
ESQUEMA
El arrollamiento por el que
circula la corriente
principal se llama primario,
el otro se llama secundario.
El arrollamiento primario
genera un campo
magnético. El secundario
se ve inducido y, por tanto,
en los extremos de éste
existirá una tensión.
Diagramas por bloques de una
transformación de tensión media alta.
a) El transformador cuenta con dos arrollamientos, uno primario y otro secundario, del cual
se toman varias salida, y se denomina transformador con tomas intermedias.

Capitulo 3

  • 1.
