1. TIPOS DE CONEXIONES DE LOS
TRANSFORMADORES
Trifásico y Monofásico

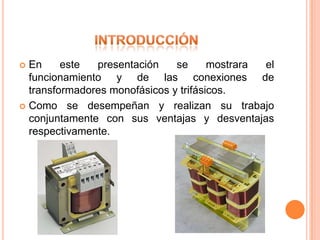

2.  En este presentación se mostrara el
funcionamiento y de las conexiones de
transformadores monofásicos y trifásicos.
 Como se desempeñan y realizan su trabajo
conjuntamente con sus ventajas y desventajas
respectivamente.

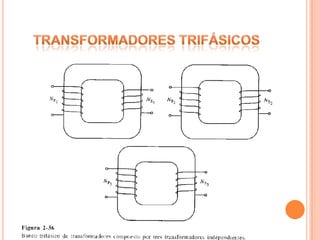

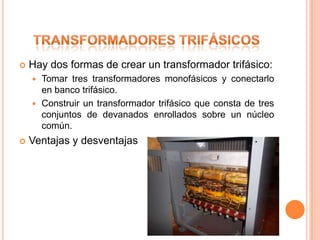

3.  Hay dos formas de crear un transformador trifásico:
 Tomar tres transformadores monofásicos y conectarlo
en banco trifásico.
 Construir un transformador trifásico que consta de tres
conjuntos de devanados enrollados sobre un núcleo
común.
 Ventajas y desventajas

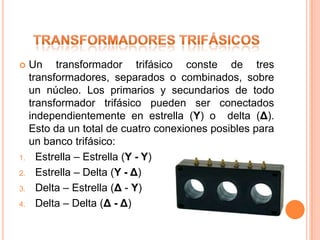

6.  Un transformador trifásico conste de tres
transformadores, separados o combinados, sobre
un núcleo. Los primarios y secundarios de todo
transformador trifásico pueden ser conectados
independientemente en estrella (Y) o delta (Δ).
Esto da un total de cuatro conexiones posibles para
un banco trifásico:
1. Estrella – Estrella (Y - Y)
2. Estrella – Delta (Y - Δ)
3. Delta – Estrella (Δ - Y)
4. Delta – Delta (Δ - Δ)

7.  La clave para analizar un banco trifásico es mirar
cada transformador del banco.
 Cada transformador monofásico del banco se
comporta exactamente igual a que estuviera uno
solo en función normal o monofásica.
 Siempre y cuando esto se puede tomar si los tres
transformadores son exactamente iguales tanto sus
características de salida como de
entrada, potencia, voltaje, corriente, numero de
vueltas, material ferromagnético, etc., etc.

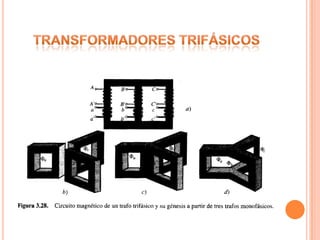

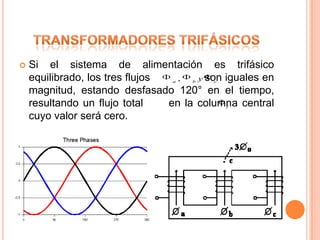

8.  Si el sistema de alimentación es trifásico
equilibrado, los tres flujos a
, b
y son iguales en
c
magnitud, estando desfasado 120° en el tiempo,
resultando un flujo total en la columna central
T
cuyo valor será cero.

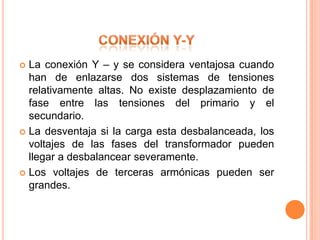

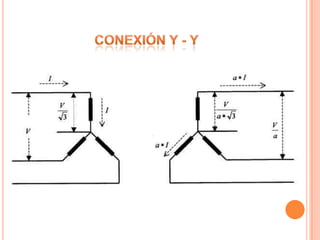

10.  La conexión Y – y se considera ventajosa cuando
han de enlazarse dos sistemas de tensiones
relativamente altas. No existe desplazamiento de
fase entre las tensiones del primario y el
secundario.
 La desventaja si la carga esta desbalanceada, los
voltajes de las fases del transformador pueden
llegar a desbalancear severamente.
 Los voltajes de terceras armónicas pueden ser
grandes.

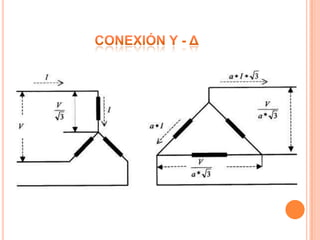

12.  No tiene problemas con los componentes de tercer
armónico de tensión, puesto que estos dan lugar a
una corriente circulante en el lado conectado de
delta. La conexión se comporta razonablemente
bien bajo cargas desequilibradas, ya que el
triangulo redistribuye parcialmente cualquier
desequilibrio que se presente.
 Desventaja: debido a su conexión en delta en el
secundario sufre un desplazamiento de 30°, en el
secundario con respecto al primario.
 Este tipo de conexión se adapta particularmente
bien a transformadores en sistemas de alta tensión
en el extremo reductor de tensión de la línea.

14.  Esta conexión presenta las misma ventajas y el
mismo desplazamiento de fase que se la conexión
Y-d. Se utiliza como transformador elevador en las
redes de A.T. el empleo de la conexión Y en la
parte de A.T. permite poner a tierra el punto neutro,
con lo que queda limitado el potencial sobre
cualquiera de las fases a la tensión simple,
reduciendo costos de los devanados A.T.
 Esta conexión es también muy utilizada en los
transformadores de distribución, correspondiendo
la Y a B.A. de modo de alimentar cargas trifásicas y
monofásicas. La conexión D en A.T. compensa los
desequilibrios en cargas monofásicas.

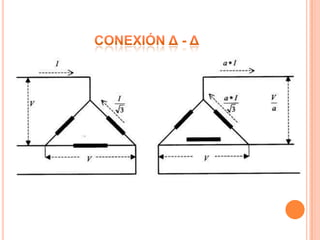

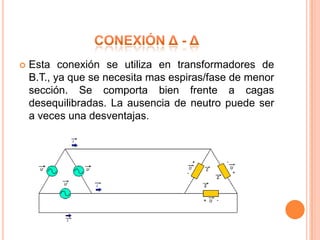

16.  Esta conexión se utiliza en transformadores de
B.T., ya que se necesita mas espiras/fase de menor
sección. Se comporta bien frente a cagas
desequilibradas. La ausencia de neutro puede ser
a veces una desventajas.

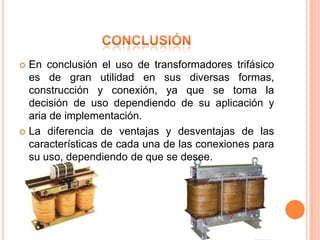

18.  En conclusión el uso de transformadores trifásico
es de gran utilidad en sus diversas formas,
construcción y conexión, ya que se toma la
decisión de uso dependiendo de su aplicación y
aria de implementación.
 La diferencia de ventajas y desventajas de las
características de cada una de las conexiones para
su uso, dependiendo de que se desee.

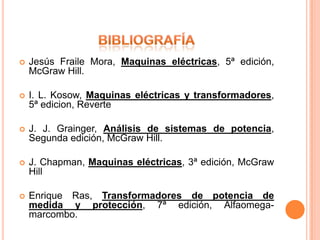

19.  Jesús Fraile Mora, Maquinas eléctricas, 5ª edición,
McGraw Hill.
 I. L. Kosow, Maquinas eléctricas y transformadores,
5ª edicion, Reverte
 J. J. Grainger, Análisis de sistemas de potencia,
Segunda edición, McGraw Hill.
 J. Chapman, Maquinas eléctricas, 3ª edición, McGraw
Hill
 Enrique Ras, Transformadores de potencia de
medida y protección, 7ª edición, Alfaomega-
marcombo.
