La cabecera de una red HFC es la que controla y monitorea todo el sistema. Distribuye la señal a través de la red troncal de fibra óptica y cable coaxial hasta los nodos ópticos, que convierten la señal a eléctrica para llegar a los hogares a través de la red de distribución. La cabecera puede ofrecer servicios de televisión, telefonía e Internet.

1. Qué es la cabecera de una Red HFC
Es la combinación de cable y fibra, la cabecera es el gobierno de todo el sistema y
es la que se encargado monitorear la red y supervisar su correcto funcionamiento.
HFC es una tecnología de telecomunicaciones en la cual el cable de fibra optica y
el cable coaxial se utiliza en diversos tramos de la red para transportar el
contenido de banda ancha (tales como video, datos y voz).
Qué servicios se pueden ofrecer desde la cabecera de una Red HFC
Televisión
Telefonía

2. Internet
La red troncal es la encargada de repartir la señal compuesta, generada por la
cabecera a todas las zonas de distribución que abarca la red de cable. El primer
paso en la evolución de las redes clásicas todo-coaxial de CATV hacia las redes
de telecomunicaciones por cable HFC consistió en sustituir las largas cascadas de
amplificadores y el cable coaxial de la red troncal por enlaces punto a punto de
fibra óptica. Posteriormente, la penetración de la fibra en la red de cable ha ido en
aumento, y la red troncal se ha convertido, por ejemplo, en una estructura con
anillos redundantes que unen nodos ópticos entre sí. En estos nodo ópticoses
donde las señales descendentes (de la cabecera a usuario) pasan de óptico a
eléctrico para continuar su camino hacia el hogar del abonado a través de la red
de distribución de coaxial. En los sistemas bidireccionales, los nodos ópticos
también se encargan de recibir las señales del canal de retorno o ascendentes
(del abonado a la cabecera) para convertirlas en señales ópticas y transmitirlas a
la cabecera.
Qué es la red de distribución de una Red HFC

3. Se encarga de llevar la señal que viene desde la cabecera a los usuarios, está
compuesta por una estructura tipo bus de coaxial que lleva las señales
descendentes hasta la última derivación antes de la red abonado o usuario al
interior del hogar
red de acometida de los abonados de una Red HFC
Es la instalación interna del edificio, el último tramo antes de la base de conexión.
Es una de las tareas más esenciales por estética, buena instalación y de ahí
depende que el usuario le llegue una buena señal.

4. Qué es el canal de retorno en una red HFC
Debido a que las redes deben estar preparadas para poder ofrecer una amplia
gama de aplicaciones y servicios a sus abonados requieren de la red la capacidad
de establecer comunicaciones bidireccionales entre la cabecera (head-end) y los
equipos terminales de abonado y, por tanto, exigen la existencia de un canal
de comunicaciones para la vía ascendente o de retorno, del abonado ala head-end
(la cabecera).
Para qué se utiliza
El canal de retorno ocupa en las redes HFC el espectro comprendido entre 5 y 55
MHz. Este ancho de banda lo comparten todos los hogares servidos por un
nodo óptico. En el nodo óptico convergen las señales de retorno de todos los
abonados, que se convierten en señales ópticas en el láser de retorno, el cual las
transmite hacia el head-end.

5. Cómo se provee el servicio de datos y en particular el acceso a internet en
una red HFC
Desde la cabecera por que posee unos router y cable módems que envía la señal
por medio de red de transporte y luego la red de distribución hasta el predio. Se
utiliza la red de distribución catv para transmitir desde 3 hasta 50 Mbps, con un
alcance de 100 Kms o más. Los servicios de datos se transmiten como cualquier
otro canal de televisión. Se requieren dos tipos de equipos para implementar este
sistema: un cable modem (CM) en el extremo del usuario. Un cable-modem
terminación sistema (CMTS) del lado del proveedor.

6. Diagrama simplificado de la comunicación hacia Internet en una red HFC,
realice una breve descripción. Debe incluir enrutadores, CMTS, Cable
MODEM y Terminal del suscriptor
CMTS: Cable Modem Termination System, es el dispositivo que se encarga de
enviar los datos en sentido descendente modulados por el canal de televisión
elegido al efecto y también recogen del cable módems de los usuarios los datos
que éstos envían a través del canal ascendente asignado. El CMTS se ubica
generalmente en el centro emisor o cabecera de la red, desde allí se conecta al
resto de la red (red de transporte) y a Internet por alguna tecnología WAN.
¿QUÉ ES FTA, FTA SATELITAL O FTA LIBRE?
FTA, FTA Satelital, Tv FTA o FTA Libre es un tipo de transmisión satelital de señal
libre, el cual no necesitan de ningún tipo de codificación ni de programación
especial. La difusión de canales televisivos y de radio en este sistema es 100%
libre. Para poder capturar dicha señal, solo es necesario adquirir un equipo
receptor satelital FTA con su antena y accesorios (LNB) y listo a disfrutar de la
gran variedad en programación que estos equipos te ofrecen de manera libre,

7. gratuita, confiable y sin contratos. Por tanto, la recepción de señal FTA en
cualquier parte del mundo es 100% legal.
El "FTA" son la siglas del término en inglés Free To Air, que traducido al español
es LIBRE EN EL AIRE, lo que quiere decir que son canales abiertos libres de
capturar con receptores adecuados para dicha señal. Esta señal proviene de las
emisiones de televisión y radio que se envían sin cifrar a los satélites.
El tipo de emisiones FTA pueden estar disponibles en muchos países a través de
difusión directa por satélite (Direct To Home), la accesibilidad a la recepción
depende solamente de la cobertura que tenga el satélite en los países que se
desee recibir. Existen empresas en todas partes del mundo que emiten su señal
sin cifrar usando las bandas VHF y UHF.
Mucho más a menudo, las emisiones FTA se utilizan para la radiodifusión
internacional, haciéndole un equivalente en video al radio de onda corta.
Las transmisiones se realizan en las siguientes bandas Satelitales:
Banda C: Gama de satélites que utiliza las frecuencias de 3,7 a 4,2 GHz. La
potencia de emisión es relativamente débil, si la comparamos con la de la Banda
Ku. Por ello necesita antenas parabólicas de gran tamaño para su recepción. Se
utiliza mucho en África, así como en América.
Banda K: Gama de frecuencias entre 10,7 y 36 GHz. La Banda Ku, de la que
forma parte, es la más utilizada en Europa. La Banda Ka también forma parte de
ella.

8. Banda Ka: Esta gama de frecuencias se utiliza mucho para la transmisión de
datos.
Banda Ku: Esta gama, utilizada por la televisión y la radio, se extiende de 10,70 a
12,75 GHz. Es la banda más extendida en Europa, teniendo en cuenta del
pequeño tamaño de las parabólicas necesarias para su recepción. Se subdivide
en sub-bandas: Télécom, DBS y otras.
Algunos ejemplos de canales y países que trasmiten en FTA y que pueden ser
captados con un Receptor de Satélite estándar en muchas partes de América y
Europa son:
Venezuela: Televen, Globovision, VTV, Zuvision, DATV, TVR, RCTV Internacional,
Vive, La Tele, Telesur
España: TV Canarias, Canal Vasco, TV Cat, TV Galicias, Overon
Cuba: Cubavision, Telerebelde, Canal Educativo 1 y 2
Argentina: Canal 21, Canal luz, Canal 6 TV Cooperativa
Chile: UCV televisión
EE.UU.: Supreme Nasters, TV Marti
Reino Unido: MAT International
Kuwait: Kuwait TV, Kuwait Space Channel
Irán: PressTV
Libia: TV Jamahiriya SAT Channel
Sudán: Sudan TV
Siria: Syria Drama, Siria Satellite Chanel
Omán: Oman TV Satellite
Qatar: Qatar TV
Es solo por nombrar algunos; pues tenemos canales de países como; Portugal,
Francia, Italia, Perú, Colombia, Paraguay, Uruguay, Chile, México, Brasil, Ecuador,

9. Países Árabes, China, Japón, Holanda, Bulgaria, Corea, Honduras, El Salvador,
Guatemala, entre otros.
¿QUÉ ES SEÑAL FTA?
FTA Libre es Legal Las señales FTA se caracterizan porque son de recepción
libre y gratuita, no requieren de ningún pago, solo es necesario adquirir el equipo
receptor, que consta de una antena (parábola y LNB) y el IRD (Receptor
Decodificador Integrado). Generalmente, el término FTA se refiere a las señales
que son libres, pero también, de modo impropio los llaman a equipos que las
reciben.
Se trata en su mayoría de señales de TV Abierta terrestres, sobre todo estatales o
públicos (aunque también privados), que desean transmitir por Satélite a varios
países, o bien son señales de carácter social, educativo, religioso o de fomento,
que por su escaso valor comercial deciden no transmitir en forma codificada.
También ya se encuentran canales FTA de cine o entretenimiento. En
contraposición con las señales para sistemas de Televisión por Cable y Televisión
Satelital de suscripción, que siempre se encuentran codificadas o cifradas, ya que
son señales de valor agregado, para que sólo los que tengan adquiridos los
correspondientes derechos puedan recibirlas.
Las señales FTA pueden ser recibidas con cualquier Receptor Satelital de Norma
DVB-S o DVB-S2. No sólo hay señales de Televisión FTA, sino que también hay
muchas Radios de todo el mundo que transmiten en esta modalidad y que se
pueden recibir con el mismo receptor conectado a un equipo de audio, pudiendo
uno disfrutar de una variedad de programación musical que complementa a la
programación local de Radio. Las señales de Radio y TV FTA pueden ser
regionales (circunscriptas a un país o continente) o bien internacionales.
Actualmente las señales FTA se reciben de Norteamérica, Centroamérica,
Sudamérica, Europa, Asia, en menor medida, de África y algunas Islas del Caribe.
Las señales FTA vienen codificadas en Norma DVB-S, con video y audio
comprimido con el códec MPEG2 y señal de video en banda base en formato

10. NTSC-M o PAL-B. Actualmente se está migrando al códec MPEG4, lo que
requiere de receptores de DVB-S2, Norma que admite este nuevo códec. Las
señales de FTA se suelen transmitir en resolución estándar (SD) de acuerdo a las
distintas normas de TV en uso en el mundo, pero también ya existen señales FTA
en Alta Definición (HD), éstas requieren de un Receptor Satelital DVB-S2 con
capacidad HD y un Televisor HD. Incluso algunas tienen sonido Dolby Digital.
El modo de recepción FTA tiene sus amantes y detractores. En última instancia,
depende de cada uno si decidir por TV de pago o por el FTA, dependerá de los
gustos, nivel de conocimientos y expectativas lo que hará inclinarse por una u otra
opción.
Fuente: Clic Aquí
EN CONCLUSIÓN
La Señal FTA es libre, el cual no necesitan de ningún tipo de codificación ni de
programación especial, esto es debido a que son canales 100% libres por los
cuales no se paga absolutamente nada, no existe ninguna tipo de mensualidad y
no se esta sujeto a ningún contrato, y lo único que se tiene que hacer para poder
gozar de este sistema es adquirir un equipo receptor satelital FTA con su antena y
accesorios (LNB) y listo a disfrutar de la gran variedad en programación que estos
equipos te ofrecen de manera libre, gratuita y confiable. Los receptores de canales
FTA no esta condicionado a un proveedor específico y único, ya que son
receptores de señales satelitales universales y toman la señal de satélites que
transmiten canales de difusión libre. Por tanto, la recepción de esta señal el 100%
legal.
ONDAS DE RADIO: Las ondas de radio son un tipo de radiación electromagnética . Una
onda de radio tiene una longitud de onda mayor que la luz visible . Las ondas de radio se
usan extensamente en las comunicaciones.

11. FM y AM, comunicaciones militares, teléfonos celulares, radioaficionados, redes
inalámbricas de computadoras, y otras numerosas aplicaciones de comunicaciones.
que transmite información a través de una onda portadora variando su frecuencia.
frecuencia por la alta fidelidad de la radiodifusión de la música y el habla. El sonido de la
televisión analógica también es difundido por medio de FM.
emplean un detector de FM y el sintonizador es capaz de recibir la señal más fuerte de las
que transmiten en la misma frecuencia. Otra de las características que presenta F.M., es
la de poder transmitir señales estereofónicas, y entre otras de sus aplicaciones se
encuentran la televisión, como sub-portadora de sonido; en micrófonos inalámbricos; y
como ayuda en navegación aérea.
La modulación de una portadora sobre FM, aunque se puede
realizar de varias formas, resulta un problema delicado debido a que se necesitan dos
características contrapuestas: estabilidad de frecuencia y que la señal moduladora varíe
dor de FM
8. El Receptor de FM Debemos aclarar que, antes de de modular la información, se
agrega un circuito limitador que permite que la señal RF llegue al detector con amplitud
constante. Por lo tanto un receptor de FM posee el siguiente diagrama de bloques:
que exige 800 kilo Hertz de separación entre las emisoras de FM. Si se revisan los
cuadrantes radiofónicos de ciudades importantes hallaremos datos como los siguientes:
en París transmiten 49 estaciones de FM; en Nueva York, 44; en Los Ángeles, 50; en
Santiago, 46, y en Buenos Aires, nada menos que 104 entre comerciales, culturales,
comunitarias, públicas o universitarias. En todos esos lugares la separación entre
emisoras es de 400 kilo Hertz, e incluso menos cuando se trata de estaciones de baja
potencia.
11. Si el acortamiento de la separación entre estaciones de FM se aplicara en el DF se
abriría espacio para 20 nuevas emisoras. Actualmente operan 27 estaciones en esa
banda dentro del Distrito Federal.
su versión más sencilla, el dipolo consiste en dos elementos conductores
rectilíneos colineales de igual longitud, alimentados en el centro, y de radio mucho menor
que el largo.

12. a mitad de la longitud de onda de la
velocidad de la luz entre la frecuencia. Como este dipolo es la mitad de la longitud de
onda, podemos dejar la fórmula de esta manera para calcular una antena dipolo de 20
parte de Yagis que vemos en los tejados son antenas para
particularidad de este tipo de antenas es que tienen varios elementos. Esto aporta dos
ventajas: son muy directivas, ya que los elementos adicionales, llamados precisamente
directores, tienen la misión de dirigir la señal hacia un solo lugar; la otra ventaja es su
número de elementos, mayor directividad y mayor ganancia. Pero la construcción de
estas antenas respecto al tamaño y distancia de separación de cada elemento no es
aleatoria

15. MODULACIÓN Se denomina modulación al proceso de colocar la información contenida en una señal,
generalmente de baja frecuencia,sobre una señal de alta frecuencia.La modulación de una señal consiste en
cambiar o alterar algunos parámetros de dicha señal.Esta señal llamada portadora,por ser a la vez
conductora de señales más débiles como el sonido yel video

16. Modulación Debido a este proceso la señal de alta frecuencia denominada portadora,sufrirá la modificación
de alguna de sus parámetros,siendo dicha modificación proporcional a la amplitud de la señal de baja
frecuencia denominada moduladora.
Por qué se modula una señal Para controlar dicha señal y asífacilitar la propagación de la señal de
información por cable o por el aire, ordenar el espacio radioeléctrico,distribuir canales a cada tipo de
información distinta.

17. Por qué se modula una señal Para disminuir las dimensiones de las antenas,optimizar el ancho de banda de
cada canal evitando interferencia entre canales,proteger la información de las degradaciones por ruido y
definir la calidad de la información transmitida.
¿Cómo se modula una señal? Para modular una señal se utilizan dispositivos
electrónicos semiconductores con características no lineales (diodos,transistores,bulbos), resistencias,
inductores, capacitores ytambién combinaciones entre ellos
Señal Resultante la señal resultante de este proceso se la denomina señal modulada y la misma es la señal

18. que se transmite. la modulación permite aprovechar mejor el canal de
comunicación ya que posibilita transmitir más información en forma simultánea por
un mismo canal y/o proteger la información de posibles interferencias y ruidos.
Un canal de comunicación es el medio de transmisión por el que viajan las señales
portadoras de información emisor y receptor.1 Es frecuente referenciarlo también
como canal de datos.
Los canales pueden ser personales o masivos: los canales personales son
aquellos en donde la comunicación es directa. Voz a voz. Puede darse de uno a
uno o de uno a varios. Los canales masivos pueden ser escritos, radiales,
televisivos e informáticos.
Así sucesivamente se pueden ir identificando los diferentes canales de trasmisión
del pensamiento.
En telecomunicaciones, el término canal también tiene los siguientes significados:
Una conexión entre los puntos de inicio y terminación de un circuito.
Un camino único facilitado mediante un medio de transmisión que puede ser:
Con separación física, tal como un par de un cable multipares.
Con separación eléctrica, tal como la multiplexación por división de frecuencia
(MDF) o por división de tiempo (MDT).
Un camino para el transporte de señales eléctricas o electromagnéticas,
usualmente distinguido de otros caminos paralelos mediante alguno de los
métodos señalados en el punto anterior.
En conjunción con una predeterminada letra, número o código, hace referencia a
una radiofrecuencia específica.
Porción de un medio de almacenamiento, tal como una pista o banda, que es
accesible a una cabeza o estación de lectura o escritura.
En un sistema de comunicaciones, es la parte que conecta una fuente (generador)
a un sumidero (receptor) de datos.
En comunicación, cada canal de transmisión es adecuado para algunas señales
concretas y no todos sirven para cualquier tipo de señal. Por ejemplo, la señal

19. eléctrica se propaga bien por canales conductores, pero no ocurre lo mismo con
las señales luminosas.
Un canal está definido desde el punto de vista telemático por sus propiedades
físicas: naturaleza de la señal que es capaz de transmitir, velocidad de
transmisión, ancho de banda, nivel de ruido que genera, modo de inserción de
emisores y receptores, etc.
El ejemplo más común de canal acústico es la atmósfera. Para señales
electromagnéticas se puede utilizar multitud de canales dependiendo de la
frecuencia de las señales transmitidas: cables, el vacío (satélites), la propia
atmósfera, etc.
Un caso particular de canal electromagnético son las fibras ópticas, especializadas
en transmisiones luminosas, extraordinariamente rápidas e insensibles al ruido o
las posibles contaminaciones de la señal luminosa.

20. MER
Descripción:
El MER (Modulation Error Ratio) es un parámetro que cuantifica el error que tienen
los vectores de una determinada constelación, respecto a la posición teórica que
deberían tener.
La desviación entre la posición teórica y la posición real se expresa en % o en dB.
Es una medida similar a la relación S/N en señales analógicas.
El origen del error de posición de los puntos puede ser por diversas causas que
realmente no se conocerán midiendo el BER.
M.E.R. y B.E.R No son medidas excluyentes y su medida simultánea ayuda a
diagnosticar problemas en la instalación.
Teniendo en cuenta que el B.E.R evalúa la señal antes de ser desmodulada y que
el M.E.R la evalúa una vez desmodulada, una señal podrá tener un buen B.E.R y
un mal M.E.R dependiendo de la calidad del dispositivo que haya procesado la
señal en una instalación. Y, aunque se midiera ambos parámetros en un mismo
punto, puede darse el caso en el que los símbolos sean perfectamente
identificados (sin errores y por tanto con un B.E.R óptimo) pero se esté lejos de la
posición ideal.
El caso contrario se produce cuando gracias a una interferencia transitoria, como
el ruido impulsivo, se degrada el B.E.R sin que el sistema que mide el MER pueda
detectarlo.

21. A modo de orientación, los valores recomendados a superar son:
 QPSK .................... 8dB
 QAM ..................... 26dB
 COFDM ................. 22 dB
El BER y los medidores Televés FSM El siguiente diagrama de bloques ilustra el
esquema general que puede aplicarse a los 3 sistemas de difusión digital (satélite,
cable y terrestre) definidos en el proyecto DVB. Los tres sistemas de difusión
tienen en común la señal fuente (MPEG-2), así como algunas partes de
codificación, tales como la protección contra errores de código de bloque
empleado (Reed Solomon 204,188), algoritmo para realizar la dispersión de
energía y entrelazado. En cambio, los sistemas de modulación que se emplean
son dependientes del medio de transmisión, persiguiendo en cada caso particular
un objetivo diferente, objetivo que se concreta en superar las distintas
imperfecciones de los distintos medios de transmisión para que en el lugar de
destino la señal pueda ser desmodulada. La señal fuente o banda base digital, es
la denominada trama de transporte y, a diferencia de la señal analógica de vídeo
compuesta, necesita de nuevos parámetros para medir su calidad. à En la señal
analógica son los parámetros de vídeo (ganancia diferencial, fase diferencial,
retardo de grupo, etc.) los que nos permiten valorar su calidad. à En la televisión
digital el parámetro que mide la calidad de la trama de transporte es el BER. El
BER es el parámetro fundamental que nos determina la calidad de la señal de
modulada (trama de transporte) de los sistemas de televisión digital. Cuantifica el
número de errores de bit de una trama sea cual fuere el origen del error (falta de
nivel de señal, C/N pobre, distorsiones, etc.). Por lo tanto, midiendo tan solo este
parámetro y manteniéndolo por debajo de los límites de descodificación correcta,
aseguramos la calidad de la señal recibida. Ahora bien, en el bloque de
Codificación y Modulación, las protecciones contra errores se encadenan en
función del medio de transmisión a que está destinada. Es obvio que en el proceso
de des modulación, es decir, en el receptor, en función del punto donde se mida
éste parámetro, se obtendrán valores distintos. Los valores mínimos para asegurar
el perfecto funcionamiento del receptor se definen en los siguientes puntos:

22. •CBER: Medido a la salida del demodulador. • VBER: Medido después del
descodificador de Viterbi, si lo hay (satélite/terrestre). • BER: Medido después del
descodificador del Reed Solomon. Dependiendo de cuántos bits erróneos lleguen,
la señal se hará más o menos des codificable. Al ser el BER quien cuantifica los
bits erróneos que están llegando al receptor, si esa cantidad de bits transformados
sobrepasa una determinada cantidad, el receptor será incapaz de corregirlos. La
protección contra errores introducida en el esquema general de la codificación y
generación de la trama de transporte de los sistema de transmisión de televisión
digital está formada por dos tipos de códigos, uno de protección contra errores de
paquetes el denominado Reed Solomon y otro de protección de protección de
errores de bit denominado FEC (Viterbi) que es variable y se puede adaptar al tipo
de servicio concreto (número de programas por canal, o servicio portátil, etc.). 19
20 21 10-8 10-7 10-6 10-5 10-4 10-3 10-2 22 23 24 25 26 27 28 29 30 31 32 33 34
35 C/N (dB) B.E.R. Eb / No 3 4 56 7 8 9 10 11 (dB) 1 0-8 1 0-7 1 0-6 1 0-5 1 0-4 1
0-3 1 0-2 1 0-1 1 2 B.E.R. Viterbi 3/4 (FEC 3/4) Sin codificar Viterbi 1/2 (FEC 1/2)
Ganancia de código (FEC 3/4) Conversor SMATV TEORICO FI (36,15 MHz)
Conversor profesional 4,2 dB 8,5 dB Ganancia de código Los algoritmos que
permiten la corrección de errores están implementados en los receptores de
Televisión Digital; pero aún así, estos algoritmos son incapaces de corregir todos
los errores de la transmisión. Se puede afirmar, por tanto, que existe un BER “de
entrada” y un BER “de salida” en la cadena de descodificación de la señal. Las
diferencias de BER entre las entradas y salidas de los diferentes descodificadores
de protección contra errores, se denomina ganancia de código. El BER “de salida”
(denominado VBER) siempre va a ser pequeño, a no ser que el BER. “de entrada”
(denominado CBER) sea muy grande. Se trata de un parámetro que no es
significante a la hora de evaluar el estado de una instalación. El CBER conviene
que sea lo más pequeño posible; realmente tiene una equivalencia con la C/N del
canal, por lo que es el parámetro que hay que tener en cuenta para saber la
calidad de una instalación. Un CBER pequeño indica que la instalación estará,
tarde o temprano, condenada al fallo; la variación de las condiciones climáticas, un
desapunta miento de la antena, cualquier detalle podrá hacer que el CBER no
llegue al umbral mínimo para la descodificación de la señal. Valores mínimos para
el receptor de satélite y para la recepción terrestre son: • CBER (QPSK o COFDM
ó QAM): 3 • 10-2 • VBER: 2 • 10-4 • BER: 1 • 10-11 Evidentemente, la medida de
CBER destaca sobre la de VBER. Nuestro medidor de campo FSM realiza la
lectura directa del CBER y proporciona unos indicadores de cuantificación de la
medida muy intuitivos para facilitar la tarea del instalador. Medida directa del
CBER Indicador intuitivo del CBER Pantallas del medidor FSM para medida del
CBER Aparte de la indicación numérica de ambos parámetros, el medidor
proporciona una barra de color para facilitar la interpretación del parámetro CBER.
Cuando el indicador de medida es de color verde, indica que la calidad de la señal

23. es buena. Se muestra cuando la medida está por debajo de 5 •10-4 . Cuando el
indicador de medida es de color amarillo, indica que la calidad de la señal recibida
es aceptable, pero sería conveniente mejorarla. Se muestra cuando la medida
está comprendida entre 5 •10-3 y 5 •10-4. Cuando el indicador de medida es de
color rojo, indica que la calidad de la señal es mala. Se muestra cuando la medida
está por encima de 5 •10-3 . Detalle de medida del BER en un canal terrestre. Las
barras de color verde indican buena calidad de señal El color Rojo indica que la
señal es mala. Lo cual no quiere decir que no funcione, ya que de no hacerlo el
medidor mostraría UNLOCK (desenganchado) y desaparecerían las indicaciones y
los colores. En esta situación, lo que hay que interpretar es que probablemente el
instalador reciba el aviso de una avería. Además, cada color tiene diferentes
barritas (por ejemplo el rojo puede ser una, dos o tres), lo cual permitirá afinar más
la interpretación. La experiencia indica que los valores que representa el rojo son
valores peligrosos. Dadas las características de una señal digital, esta funcionará
perfectamente; pero estando en zona roja, la instalación queda condicionada a no
permitir ni un solo empeoramiento más. Teniendo en cuenta las características de
una señal digital, es de vital importancia saber el punto en el que está la
instalación, pues el hecho de que la imagen sea perfecta no da ninguna
información de cuánto trecho queda hasta el fracaso. Y es que la frontera entre la
imagen perfecta y la imagen insoportable, es una delgada línea.
Potencia Isotrópica Radiada Equivalente PIRE En sistemas de Radiocomunicación
en, la Potencia Isotrópica Radiada Equivalente  (PIRE) es la cantidad de
potencia que emitir a una antena isotrópica teórica (es decir, aquella que
distribuye la potencia exactamente igual en todas direcciones) para producir la
densidad de potencia observada en la dirección de máxima ganancia de una
antena. El PIRE tiene en cuenta las pérdidas de la línea de transmision y en los
conectores e incluye la ganancia de la antena. La PIRE se expresa habitualmente
en decibelios respecto a una potencia de referencia emitida por una potencia de
ser al equivalente. La PIRE permite comparar emisores diferentes
independientemente de su tipo, tamaño o forma. Conociendo la PIRE y la
ganancia de la antena real es posible calcular la potencia real y los valores del
campo electroimán ético. Donde la (potencia del transmisor) son, las pérdidas del
cable están en dB, y la ganancia de la antena se expresa en de Bi, relativos a la
antena de referencia isotrópica. El siguiente ejemplo utiliza de Bm, aunque
también es corriente utilizar dBW. Los Decibelios son una forma muy práctica
de expresar la relación entre dos cantidades. dBm utiliza una referencia de
1 mW y dBW 1 W. Y Una transmisión de 50 W es lo mismo que 17 dBW o
47 dBm. La PIRE se utiliza para estimar el área en el que la antena puede dar
servicio y coordinar la radicación entre transmisores para que no se solapen las
coberturas. Figura de Ruido LNA Para dos etapas en cascada

24. Conociendo la PIRE y la ganancia de la antena real es posible calcular la potencia
real y los valores del campo electromagnético. donde y (potencia del transmisor)
son dBm, las pérdidas del cable ( ) están en dB, y la ganancia de la antena ( ) se
expresa en dBi, relativos a la antena de referencia isotrópica.
DIAGRAMA DE CONSTELACIONESAntes de definir lo que es un diagrama de
constelaciones pasemos a definir loque es modular y lo que es modulación digital.
Modular
: Utilizar una señal que no puede ser transmitida como patrón decambio de la
señal que efectivamente se transmitirá. Cuando una persona habla,lo hace en su
banda base natural (analógica), en la estación de radio esta señal esusada para
definir la forma que tendrá la señal transmitida, por ejemplo mediantela técnica
FM.
Modulación Digital
: Por lo general, hablamos de Modulación Digital cuando lainformación que se
desea transmitir se encuentra en banda base digital (unos yceros, paso o no de
corriente eléctrica, encendido o apagado, bajo o alto). Unaseñal digital suele
adoptar una forma periódica no senoidal cuadrada orectangular, la transmisión de
esta tiene un alto requerimiento de ancho de banday no puede hacerse por un
medio tradicional (como puede ser un cable de cobre).La señal original debe
modularse para poder ser transmitida.Ahora definamos lo que es un Diagrama de
constelaciones.
Diagrama de Constelación
: Un Diagrama de Constelación es unarepresentación de un esquema de
modulación digital en el plano complejo. Losejes real e imaginario suelen ser
llamados I (por In-phasey Q (porcuadrature).Los puntos en la constelación
representan símbolos de modulación los quecomponen el alfabeto, es decir todas
las "palabras" que podrán usarse en unintercambio de información.El concepto de
símbolo es muy importante ya que la cantidad de estos en unesquema de
modulación está estrechamente relacionada con la tasa binariaobtenida,
pensemos que si nuestro alfabeto solo consta de 2 símbolos, por cadauno que se
transmita o se transmite un 1 o se transmite un 0. En cambio, siconstara de 4
símbolos cuando se enviara uno se estaría transmitiendo un par 00o 10 o 01 o 11.
Dado un alfabeto con m símbolos, cada uno lleva la información correspondiente a
Log2mbitsL
Diagrama de constelación para el esquema 16-QAM Rectangular con codificación
Gray. El diagrama de constelación, también denominado espacio de señal es un

25. método de representación en el plano complejo de los estados de símbolo en
términos de amplitud y fase en los esquemas de modulación digital tales como
QAM o PSK.
La modulación de amplitud en cuadratura o QAM (acrónimo de Quadrature
Amplitude Modulation, por sus siglas en inglés) es una técnica que transporta dos
señales independientes, mediante la modulación de una señal portadora, tanto en
amplitud como en fase.
La modulación PSK se caracteriza porque la fase de la señal portadora representa
cada símbolo de información de la señal moduladora, con un valor angular que el
modulador elige entre un conjunto discreto de "n" valores posibles.
Un modulador PSK representa directamente la información mediante el valor
absoluto de la fase de la señal modulada, valor que el demodulador obtiene al
comparar la fase de ésta con la fase de la portadora sin modular.
Diagrama de las formas de onda en PSK
La señal modulada resultante, responde a la expresión:

26. Donde:
 =amplitud
 =frecuencia
 =tiempo
 =representa cada uno de los valores posibles de la fase, tantos como
estados tenga la señal codificada en banda base multinivel.
Dependiendo del número de posibles fases a tomar, recibe diferentes
denominaciones. Dado que lo más común es codificar un número entero de
bits por cada símbolo, el número de fases a tomar es una potencia de dos. Así
tendremos BPSK con 2 fases (equivalente a PAM), QPSK con 4 fases
(equivalente a QAM), 8-PSK con 8 fases y así sucesivamente. A mayor
número de posibles fases, mayor es la cantidad de información que se puede
transmitir utilizando el mismo ancho de banda, pero mayor es también su
sensibilidad frente a ruidos e interferencias.
Las modulaciones BPSK y QPSK, derivadas de la modulación por
desplazamiento de fase, son óptimas desde el punto de vista de protección
frente a errores. En esencia, la diferencia entre distintos símbolos asociados a
cada fase es máxima para la potencia y ancho de banda utilizados. No pasa lo
mismo con otras variantes tales como la PSK de 8 niveles (8-PSK), la de 16
(16-PSK) o superiores, para las cuales existen otros esquemas de modulación
digital más eficientes.
La gran ventaja de las modulaciones PSK es que la potencia de todos los
símbolos es la misma, por lo que se simplifica el diseño de los amplificadores y
etapas receptoras lo que significa reducción de costos, dado que la potencia
de la fuente es constante.
Existen 2 alternativas de modulación PSK: PSK convencional, donde se tienen
en cuenta los desplazamientos de fase, y PSK diferencial (DPSK), en la cual
se consideran las diferencias entre un salto de fase y el anterior.
Generador de modulación analógica y digital.
Generador basado en microcontrolador 8031

27. Resumen: El proyecto consiste en la creación de un generador de modulación
analógica y digital. Los tipos de modulaciones son generados digitalmente. La
arquitectura basada en el uso de microcontrolador, ADC, DAC, memoria RAM y
EPROM y software. Las modulaciones analógicas obtenidas son: AM y FM. Las
digitales son: ASK. FSK, PSK, DPSK, QAM. Puede ser utilizado como generador
de onda senoidal, triangular, diente de sierra, pulsos de ciclo útil variable, pulso de
reloj. Para modulación digital la modulante es un patrón de ocho bits. En todos los
casos de modulación, se puede variar la amplitud y frecuencia de la modulante y
la portadora. La salida brinda la modulada y la modulante. Los resultados
obtenidos cumplen satisfactoriamente con los requerimientos necesarios para un
equipo de laboratorio con fines didácticos.
1.- CARACTERÍSTICAS GENERALES DEL GENERADOR.
El tratamiento de las diferentes modulaciones se lleva a cabo en forma digital,
usando el microcontrolador 8031. En conjunción con el microcontrolador, se utiliza
el manejador de puerto 8255, el cual se pueden programar como entrada o como
salida o una combinación de estos. Los datos son ingresados al sistema modular
de dos maneras: datos en forma de dígitos binarios, a través de arreglo de
interruptores, y datos en forma analógica, a través de potenciómetros. Los datos
que ingresan al módulo en forma digital son: el tipo de modulación (AM, FM, ASK,
FSK, PSK, DPSK, QAM) se ingresa por medio del arreglo de interruptores
conectados al puerto A del 8255; el tipo de modulante se ingresa por el arreglo de
interruptores colocado en el puerto A, y los datos que corresponden al patrón
digital de la modulante, se ingresan por el arreglo de interruptores DS2 conectados
al puerto B del 8255. Estos datos son convertidos al formato digital por un
conversor análogo/digital que, en este caso, es el ADC0848. A la salida del
sistema se obtiene la señal modulada de acuerdo con la selección que se haya
realizado. Esta señal modulada proviene de un conversor digital/analógico, el
DAC0831. La salida del DAC0831 se filtra para eliminar las componentes de altas
frecuencias presentes en la señal modulada.
2.- DIAGRAMA EN BLOQUES GENERAL.
En la figura # 1 se muestra el diagrama en bloques del módulo. El control de todo
esta bajo la responsabilidad del microcontrolador, el cual recibe la información del
tipo de modulación que se desea generar, características de la misma, patrón de
bits de la modulante y luego aplica los algoritmos pertinentes. El tipo de
modulación a seleccionar es ingresado a través del manejador de puertos 8255,
utilizando las líneas del puerto PA. Si la modulación es analógica, será necesario
ingresar los valores de amplitud y frecuencia de la portadora y modulante, datos
que se ingresan por medio de los potenciómetros conectados al conversor
analógico digital ADC0848, el cual convierte el voltaje de entrada leído a códigos
binarios para luego ser procesados por el microcontrolador. Además, se puede
escoger como modulante una señal senoidal o una triangular, selección que se
realiza por medio del interruptor 7 del arreglo de interruptores ( identificado como
DS1 ) conectado al terminal 6 del PA del manejador de puertos 8255. Si la
modulación es digital, se ingresan los valores del patrón de bits correspondientes

28. por medio de DS2. En este tipo de modulación digital el usuario tiene la opción de
ajustar la frecuencia de la portadora manualmente, o a través del mismo sistema,
el cual la asigna de manera automática. Esta alternativa se brinda a través del
selector número 8 del arreglo de interruptores DS2. Si está abierto, la selección es
automática; y si está cerrado, la selección es manual. En respuesta al tipo de
modulación seleccionada, el módulo responde a su salida con la señal modulada
que corresponda. El proceso de generación de esta señal se puede resumir de la
siguiente manera: La frecuencia de la onda portadora se ajusta por medio del VCO
(RC4152), al cual se le controla el voltaje de entrada por medio del DAC1 . Al
variar el código binario en el DAC1, se varía su voltaje de salida y, en
consecuencia, se varía la frecuencia de salida del VCO, lo que, a su vez, hace que
se varíe la frecuencia de los pulsos de entrada del contador disponible en el
temporizador programable (XR2240). Al variar la frecuencia de los pulsos de
entrada del contador se variará también la frecuencia de barrido de los conteos del
XR2240, y los datos de salida de la memoria EPROM se verán afectados por
todos estos cambios en concordancia con los mismos, es decir, un aumento en la
frecuencia aumenta la rata de salida de datos de la memoria EPROM (aumentado
la frecuencia de la señal a la salida del DAC4); y, si disminuye, el proceso es
contrario. En la memoria EPROM están almacenadas las tablas de datos
correspondientes a las formas de onda que tendrá la portadora de información.
Cada tabla está constituida por 64 valores y se encuentra repetida cuatro veces,
con la intención de que ocupen 256 localidades de memoria, las cuales
son
direccionables con los ocho bits del contador interno del XR2240.
3.- HARDWARE DEL DISEÑO.
3.1.- Circuito para el Tratamiento de datos de entrada
Los datos de entrada al sistema son los siguientes: - Tipo de modulación: se
dispone de un arreglo de interruptores identificados como DS1 a través de los
cuales el usuario ingresa el tipo de modulación que desee generar. Estos datos
ingresan por el puerto PA del 8255. Ver figura # 2. Los tipos de modulación que
se tratan son: modulación de amplitud (AM), modulación de frecuencia (FM),
modulación por conmutación de frecuencia (FSK), modulación por conmutación de
amplitud (ASK) y modulación por conmutación de fase (PSK). modulación de

29. amplitud en cuadratura (QAM). Estos tipos de modulación se corresponden con
los bits PA0, PA1, PA2, PA3, PA4 y PA5.
 Tipo de modulante: este dato se ingresa por el bit PA6. La modulante puede ser
una onda seno o una onda triangular.
 Asignación de frecuencia para modulación digital: este dato se ingresa por el bit
PA7.
 Patrón de bits para modulación digital: los bits correspondientes al patrón de la
modulante digital (ocho bits en total ) son ingresados por el puerto PB del 8255 y
para sus selección se utilizan también arreglo de interruptores.
 Amplitud y frecuencias de la portadora y la modulante: cuando la modulación es
AM o FM, los datos correspondientes a la amplitud y frecuencia de la portadora,
así como la amplitud y frecuencia de la modulante ingresan al sistema a través de
un conversor analógico-digital (ADC). Las entradas del ADC se encuentran
multiplexadas y están definidas como canales 1 hasta el canal 8. La distribución
de uso de estos canales es como sigue:
 canal 1: ingresa la amplitud de la portadora.
 canal 2: ingresa la frecuencia de la portadora.
 canal 3: ingresa la amplitud de la moduladora.
 canal 4: ingresa la frecuencia de la moduladora.
 canales 5 al 8: libres para el usuario.
En la figura # 3 se muestra el esquema del circuito utilizado para la lectura de las
señales de entradas analógicas. A la entrada de cada uno de estos canales se
encuentran los cuatro potenciómetros que permiten ingresar los valores
correspondientes. El voltaje de referencia del ADC es de 5 Volt, limitando
igualmente, al voltaje de entrada a esa cantidad. Esto indica que se obtendrán
cambios en el código del ADC0848 cada vez que se incremente/disminuya la
señal analógica de entrada en un valor como mínimo de 195 mVolt. Las entradas
de WR, RD, CS, bus de datos, van conectados al microcontrolador.
3.2.- Circuito para la generación de la señal portadora.
La señal portadora es la onda senoidal sobre la cual ha de viajar la información
luego que se ha producido la modulación. Esto procede tanto para modulación
analógica como para modulación digital. La forma de generar la portadora es
grabando la tabla de datos que contiene los valores de la onda senoidal, en una
memoria EPROM e ir leyendo estos valores y mandarlos directamente a un
conversor digital-analógico. El proceso se lleva a cabo direccionando cada una de
las localidades de la memoria en las cuales están almacenados los datos e ir
enviándolos directamente al DAC. El proceso de barrido de todas las localidades
necesarias de la memoria se realiza por medio de un contador binario, al cual se le
indica cuándo iniciar o detener el proceso de conteo. El número de localidades
que se pueden direccionar con el contador es función del número de bits del

30. contador. Un contador de 8 bits es útil para este caso, ya que el permite localizar
hasta 256 direcciones distintas. El esquema circuital utilizado bajo esta filosofía de
generación de portadora, cuya tabla de valores se encuentra grabada en memoria
EPROM, es el que se muestra en la figura #4.
3.3.- Circuito para la generación de señal moduladora
La moduladora es la señal analógica o digital que modificará las características de
otra señal portadora para dar origen a la modulación. La modulante se genera en
el sistema de desarrollo por medio de un proceso muy sencillo. Se tiene una tabla
de valores que corresponde a la forma de onda que tiene la modulante (puede ser
senoidal o triangular). Estos valores son leídos desde la tabla, a una frecuencia
que escoge el usuario (dato leído inicialmente como frecuencia de modulante) y
luego son transferidos hasta el DAC3, el cual tiene configuración unipolar. A la
salida del DAC3 la señal de corriente se convierte a voltaje por medio del uso de
un A.O., posteriormente esta señal es invertida nuevamente para dar como
resultado una señal unipolar de voltaje positivo. Esta señal resultante se acopla al
circuito que genera la portadora. El proceso de acoplamiento es, para algunos
casos, capacitivo y, para otros, se hace en forma directa. Este proceso de control
del acoplamiento se realiza por medio de un interruptor analógico el cual
cortocircuita al capacitor en los casos que no se requiera su uso. El control de este
interruptor se hace por medio del pin 1 del puerto P1. La figura #5 muestra el
circuito usado para la generación de modulante.
3.4.- Circuito para el Control de la amplitud de la modulante.
El control de la amplitud de la señal modulante se hace por medio del DAC3, el
cual, al igual que todos los otros, es un DAC0831. En la figura #6, se muestra el
esquema circuital utilizado para controlar la amplitud de la modulante. Como se
puede observar, en la figura #5, el DAC2 tiene configuración unipolar y su salida
de voltaje se encuentra invertida para obtener, como voltaje de referencia, una
cantidad positiva. Gracias a la capacidad de los DACs de operar como
multiplicador, el voltaje de referencia en él puede ser un valor continuo o variable
en el tiempo, puede ser un voltaje que varíe según una forma dada. Con esta
consideración se puede hacer que el voltaje de salida de un DAC varíe de acuerdo
con las variaciones que experimente su voltaje de referencia. Si el voltaje de
referencia tiene forma senoidal, entonces la salida experimentará variaciones, no
sólo por las que le imponga las códigos de entrada, sino que también lo puede
hacer al ritmo de las variaciones del voltaje de referencia. Esta potencialidad es la
que se usa para realizar la modulación AM.
3.5.- Circuito para el Control de la frecuencia de la portadora.
En la figura # 7 se muestra el circuito que permite mantener el control de la
frecuencia de la portadora. El control de la frecuencia se realiza en forma digital,
permitiendo que a través del
DAC1 se controle el voltaje de entrada al VCO; y, en consecuencia, se controle la
frecuencia de los pulsos que llegan al contador XR2240. Como se explicó
anteriormente, la señal portadora se genera desde la memoria EPROM cuyas

31. localidades son direccionadas por las combinaciones binarias (de ocho bits) dadas
por el contador XR2240. El control de la frecuencia se lleva a cabo en una forma
lineal, ya que el VCO, constituido por el C.I. RC4152, tiene características muy
lineales (0.0013% de no linealidad). Esto permite que se puedan fijar valores de
frecuencias bastante estables.El valor de voltaje de entrada al VCO proviene del
DAC1, cuya salida de voltaje es invertida para obtener un voltaje positivo desde 0
Volt hasta 10 Volt. El circuito está concebido para tener una constante de
proporcionalidad de 10 kHz por cada 1 Volt a la entrada.
Bajo la consideración anterior, la máxima frecuencia que se puede tener a la
salida del VCO es de 100 kHz.
4.- APLICACIÓN A VARIOS TIPOS DE MODULACIÓN.
4.1.- Generación de modulación en amplitud (AM).
La implementación de la modulación en amplitud (AM) se basa en los circuitos
analizados anteriormente: generación de portadora y control de la amplitud de
modulación. Un tercer circuito útil para la generación de amplitud modulada es el
que se muestra en la figura #8. Se tiene una tabla de datos de acuerdo con la
forma de onda que se desea utilizar como modulante (senoidal o triangular, si la
modulación es analógica, y tren de pulsos, si la modulación es digital). Los datos
se toman uno a uno desde la tabla y se envían al DAC3, el cual es el encargado
de poner a su salida el valor analógico correspondiente. El primer inversor
convierte la información de corriente que suministra el DAC3 en un voltaje (voltaje
de salida de polaridad negativa) y el segundo inversor hace la señal positiva.
El voltaje que se usa como referencia en un DAC puede ser fijo o según una forma
de onda dada. Ahora si la señal que se obtuvo a la salida del DAC3 se usa como
voltaje de referencia en el circuito generador de portadora, el efecto neto es una
señal a la salida cuya amplitud varía en función de la rata de variación de la señal
proveniente del DAC3 (la cual no es más que la modulante). En dependencia de la
amplitud de la señal modulante, se variará el índice de modulación de la señal
modulada (obtenida a la salida del DAC4). La configuración utilizada por el circuito
generador de portadora es de tipo bipolar, permitiendo obtener voltajes de salida
positivos y negativos. Ahora, si se considera que el voltaje de referencia puede ser
igualmente bipolar, se tendrá una combinación interesante de valores de voltaje a
la salida, esto es, lo que se denomina operación en cuatro cuadrantes. El
acoplamiento de la señal modulante al DAC4 se realiza por medio de un capacitor
de 22 uF, el cual permite eliminar el valor DC de la señal para los casos que no
requieran de este nivel.
Algoritmo: En el diagrama #1 se muestra parte del algoritmo utilizado para
generar modulación en amplitud (AM). A grandes rasgos, se puede resumir su
funcionamiento así: se leen los datos correspondientes a amplitud y frecuencia de
la modulante y la portadora, se asigna el valor del índice de modulación en
correspondencia con los valores leídos, se envía al DAC2 el valor de voltaje
correspondiente para generar la señal portadora con frecuencia dada y se envían
al DAC3 los valores de onda seno o triángulo (de acuerdo con la selección hecha)

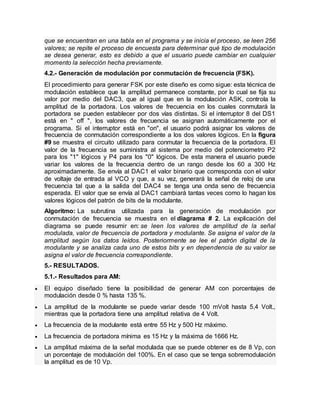

32. que se encuentran en una tabla en el programa y se inicia el proceso, se leen 256
valores; se repite el proceso de encuesta para determinar qué tipo de modulación
se desea generar, esto es debido a que el usuario puede cambiar en cualquier
momento la selección hecha previamente.
4.2.- Generación de modulación por conmutación de frecuencia (FSK).
El procedimiento para generar FSK por este diseño es como sigue: esta técnica de
modulación establece que la amplitud permanece constante, por lo cual se fija su
valor por medio del DAC3, que al igual que en la modulación ASK, controla la
amplitud de la portadora. Los valores de frecuencia en los cuales conmutará la
portadora se pueden establecer por dos vías distintas. Si el interruptor 8 del DS1
está en " off ", los valores de frecuencia se asignan automáticamente por el
programa. Si el interruptor está en "on", el usuario podrá asignar los valores de
frecuencia de conmutación correspondiente a los dos valores lógicos. En la figura
#9 se muestra el circuito utilizado para conmutar la frecuencia de la portadora. El
valor de la frecuencia se suministra al sistema por medio del potenciometro P2
para los "1" lógicos y P4 para los "0" lógicos. De esta manera el usuario puede
variar los valores de la frecuencia dentro de un rango desde los 60 a 300 Hz
aproximadamente. Se envía al DAC1 el valor binario que corresponda con el valor
de voltaje de entrada al VCO y que, a su vez, generará la señal de reloj de una
frecuencia tal que a la salida del DAC4 se tenga una onda seno de frecuencia
esperada. El valor que se envía al DAC1 cambiará tantas veces como lo hagan los
valores lógicos del patrón de bits de la modulante.
Algoritmo: La subrutina utilizada para la generación de modulación por
conmutación de frecuencia se muestra en el diagrama # 2. La explicación del
diagrama se puede resumir en: se leen los valores de amplitud de la señal
modulada, valor de frecuencia de portadora y modulante. Se asigna el valor de la
amplitud según los datos leídos. Posteriormente se lee el patrón digital de la
modulante y se analiza cada uno de estos bits y en dependencia de su valor se
asigna el valor de frecuencia correspondiente.
5.- RESULTADOS.
5.1.- Resultados para AM:
 El equipo diseñado tiene la posibilidad de generar AM con porcentajes de
modulación desde 0 % hasta 135 %.
 La amplitud de la modulante se puede variar desde 100 mVolt hasta 5,4 Volt.,
mientras que la portadora tiene una amplitud relativa de 4 Volt.
 La frecuencia de la modulante está entre 55 Hz y 500 Hz máximo.
 La frecuencia de portadora mínima es 15 Hz y la máxima de 1666 Hz.
 La amplitud máxima de la señal modulada que se puede obtener es de 8 Vp, con
un porcentaje de modulación del 100%. En el caso que se tenga sobremodulación
la amplitud es de 10 Vp.

33.  El usuario puede variar los parámetros de la portadora y modulante como lo
desee, considerando las restricciones de los valores dados anteriormente. Se
tiene también modulante de forma triangular, la cual, da como resultado los
mismos valores obtenidos para el caso senoidal.
5.2.- Resultados para FM:
En las gráficas mostradas, para el caso de modulación FM, se puede observar
como la portadora varía su frecuencia en dependencia con la amplitud de la
modulante, sin embargo, por la concepción del diseño, al variar la amplitud de la
modulante se varía también la frecuencia de la portadora, como se puede
observar comparando las figuras 11 y 12 de los resultados. La modulación de
frecuencia se restringe a variaciones de la modulante del orden de 0.5 Volt a 6
Volt de manera que la modificación de la frecuencia de la portadora se mantenga
en un rango adecuado del índice de modulación.
5.3.- Resultados para modulación digital:
 Los resultados para los casos de modulación ASK, FSK y PSK satisfacen
plenamente las exigencias del proyecto para fines académicos.
 Para cada uno de los casos se obtienen simultáneamente la señal modulada y el
patrón de bits de la modulante.
 La asignación del valor de la frecuencia de la portadora puede ser: que el
programa la asigne automáticamente o que sea el usuario quien lo haga.
 La duración de cada bits de la modulante se fijó en 10 mseg.. Esto se hizo con la
finalidad de poder observar simultáneamente los 8 bits en la pantalla del
osciloscopio.
 La amplitud de la señal modulada puede ser ajustada por el usuario desde 0 Volt.
hasta 11 Vp .
 Se puede generar modulación de amplitud en cuadratura (QAM) como también
modulación M-aria como DPSK.
5.4.- Resultados para generador de onda senoidal y triangular.
 La amplitud de la onda se puede variar entre 300 mVolt. y 11 Volt. sin que se
afecte la frecuencia de la misma.
 La frecuencia para este caso se puede variar desde 15 Hz hasta 1666 Hz, sin que
se afecte la amplitud de la onda.
 La señal senoidal y triangular obtenida se ha filtrado para tratar de eliminar al
máximo el ruido, sin embargo, cuando se trabaja para frecuencia bajas se
observan distorsiones en la señal. Por lo tanto, se recomienda si es necesario usar
el equipo para frecuencias muy bajas, filtrar nuevamente la señal senoidal para
obtener una mejor conformación de la onda.
5.5.- Resultados para generador de pulsos de reloj, pulsos cuadrados y
rampa.

34.  Aunque no se mostró en las gráficas, el equipo también tiene la capacidad de
generar una señal de reloj de frecuencia variable desde aproximadamente 0 Hz
hasta 100 kHz, con una amplitud de 12 Volt. Esta señal de reloj es la misma que
se genera para alimentar al temporizador programable XR2240. La frecuencia de
esta señal se puede ajustar por medio de P2, el cual asigna el voltaje de entrada
al VCO.
 También se pueden generar otros tipos de señales como pulsos cuadrados, rampa
positiva y negativa con el desarrollo de software correspondiente.
