El documento habla sobre los diferentes tipos de vidrio, incluyendo vidrio plano, monolítico, decorado, tratado, estructural, de seguridad, aislante, de control solar y curvo. Describe las características y usos de cada tipo de vidrio.

1. *

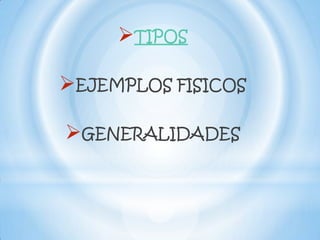

2. TIPOS
EJEMPLOS FISICOS
GENERALIDADES

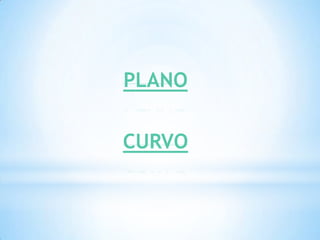

3. PLANO

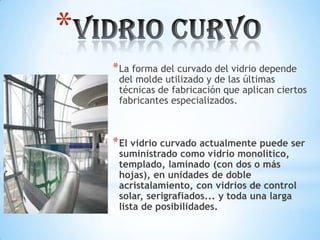

CURVO

4. *

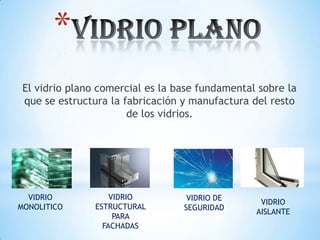

El vidrio plano comercial es la base fundamental sobre la
que se estructura la fabricación y manufactura del resto
de los vidrios.
VIDRIO
MONOLITICO
VIDRIO
ESTRUCTURAL
PARA
FACHADAS
VIDRIO DE
SEGURIDAD
VIDRIO
AISLANTE

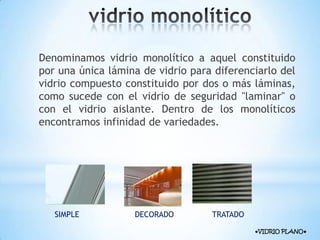

5. Denominamos vidrio monolítico a aquel constituido
por una única lámina de vidrio para diferenciarlo del
vidrio compuesto constituido por dos o más láminas,
como sucede con el vidrio de seguridad "laminar" o
con el vidrio aislante. Dentro de los monolíticos
encontramos infinidad de variedades.
SIMPLE
DECORADO
TRATADO
●VIDRIO PLANO●

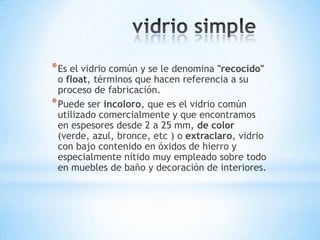

6. * Es el vidrio común y se le denomina "recocido"
o float, términos que hacen referencia a su
proceso de fabricación.
* Puede ser incoloro, que es el vidrio común
utilizado comercialmente y que encontramos
en espesores desde 2 a 25 mm, de color
(verde, azul, bronce, etc ) o extraclaro, vidrio
con bajo contenido en óxidos de hierro y
especialmente nítido muy empleado sobre todo
en muebles de baño y decoración de interiores.

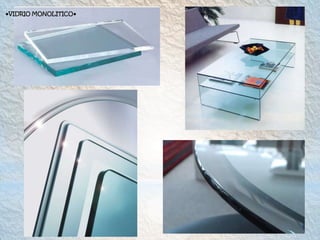

7. ●VIDRIO MONOLITICO●

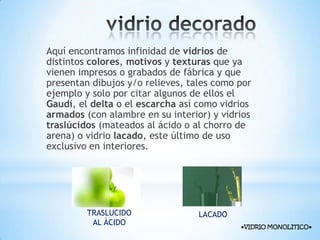

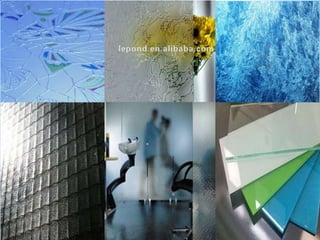

8. Aquí encontramos infinidad de vidrios de
distintos colores, motivos y texturas que ya
vienen impresos o grabados de fábrica y que
presentan dibujos y/o relieves, tales como por
ejemplo y solo por citar algunos de ellos el
Gaudí, el delta o el escarcha así como vidrios
armados (con alambre en su interior) y vidrios
traslúcidos (mateados al ácido o al chorro de
arena) o vidrio lacado, este último de uso
exclusivo en interiores.
TRASLUCIDO
AL ÀCIDO
LACADO
●VIDRIO MONOLITICO●

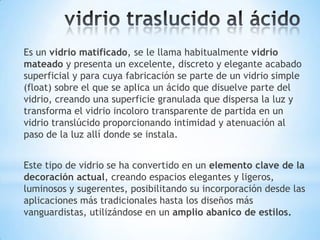

10. Es un vidrio matificado, se le llama habitualmente vidrio
mateado y presenta un excelente, discreto y elegante acabado
superficial y para cuya fabricación se parte de un vidrio simple
(float) sobre el que se aplica un ácido que disuelve parte del
vidrio, creando una superficie granulada que dispersa la luz y
transforma el vidrio incoloro transparente de partida en un
vidrio translúcido proporcionando intimidad y atenuación al
paso de la luz allí donde se instala.
Este tipo de vidrio se ha convertido en un elemento clave de la
decoración actual, creando espacios elegantes y ligeros,
luminosos y sugerentes, posibilitando su incorporación desde las
aplicaciones más tradicionales hasta los diseños más
vanguardistas, utilizándose en un amplio abanico de estilos.

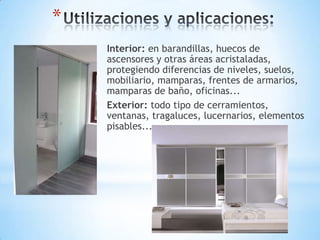

11. *
Interior: en barandillas, huecos de
ascensores y otras áreas acristaladas,
protegiendo diferencias de niveles, suelos,
mobiliario, mamparas, frentes de armarios,
mamparas de baño, oficinas...
Exterior: todo tipo de cerramientos,
ventanas, tragaluces, lucernarios, elementos
pisables...

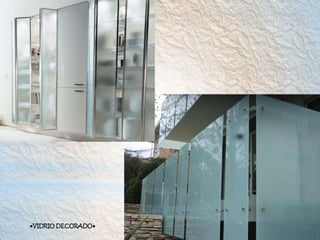

12. ●VIDRIO DECORADO●

13. Es un vidrio de extraordinaria aplicación actual en
decoración y arquitectura de interiores que se
consigue aplicando a una de las caras de un vidrio
float común o extraclarouna pintura termoendurecida
(laca) para dotarlo así de color y brillo.
El vidrio lacado proporciona allí donde se instala una
combinación de luminosidad, elegancia y colorido,
creando ambientes modernos y funcionales no
exentos de comodidad al ser este un vidrio muy fácil
de limpiar.

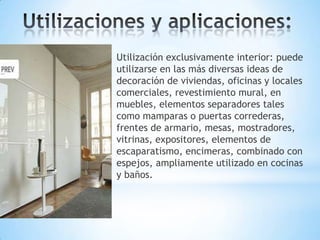

14. Utilización exclusivamente interior: puede
utilizarse en las más diversas ideas de
decoración de viviendas, oficinas y locales
comerciales, revestimiento mural, en
muebles, elementos separadores tales
como mamparas o puertas correderas,
frentes de armario, mesas, mostradores,
vitrinas, expositores, elementos de
escaparatismo, encimeras, combinado con
espejos, ampliamente utilizado en cocinas
y baños.

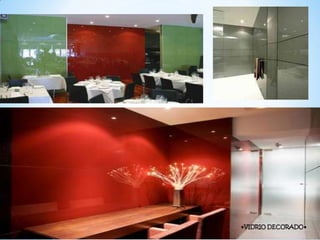

15. ●VIDRIO DECORADO●

16. Encuadramos aquí todos los vidrios monolíticos que han
recibido en una de sus caras algún tipo de tratamiento físicoquímico que les proporciona características especiales para
obtener así:
*Vidrio antirrayazos: una de sus caras presenta un tratamiento
que le hace ser resistente a los rayazos 10 veces más que el
vidrio float común. Ideal para encimeras, mesas, mobiliario de
oficina y mostradores de locales comerciales.
*Vidrio antirreflejo: utilizado ampliamente en marquetería.

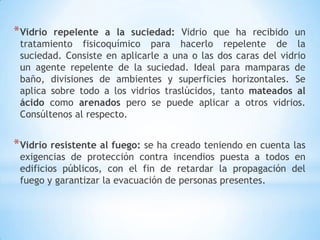

17. * Vidrio
repelente a la suciedad: Vidrio que ha recibido un
tratamiento fisicoquímico para hacerlo repelente de la
suciedad. Consiste en aplicarle a una o las dos caras del vidrio
un agente repelente de la suciedad. Ideal para mamparas de
baño, divisiones de ambientes y superficies horizontales. Se
aplica sobre todo a los vidrios traslúcidos, tanto mateados al
ácido como arenados pero se puede aplicar a otros vidrios.
Consúltenos al respecto.
* Vidrio resistente al fuego: se ha creado teniendo en cuenta las
exigencias de protección contra incendios puesta a todos en
edificios públicos, con el fin de retardar la propagación del
fuego y garantizar la evacuación de personas presentes.

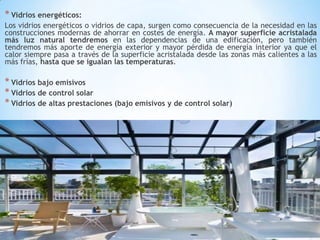

18. * Vidrios energéticos:
Los vidrios energéticos o vidrios de capa, surgen como consecuencia de la necesidad en las
construcciones modernas de ahorrar en costes de energía. A mayor superficie acristalada
más luz natural tendremos en las dependencias de una edificación, pero también
tendremos más aporte de energía exterior y mayor pérdida de energía interior ya que el
calor siempre pasa a través de la superficie acristalada desde las zonas más calientes a las
más frías, hasta que se igualan las temperaturas.
* Vidrios bajo emisivos
* Vidrios de control solar

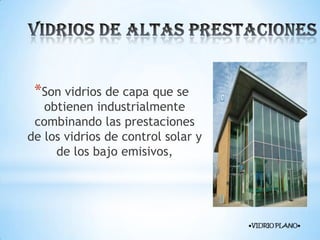

* Vidrios de altas prestaciones (bajo emisivos y de control solar)

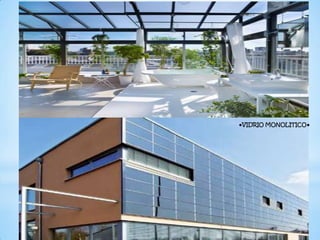

19. ●VIDRIO MONOLITICO●

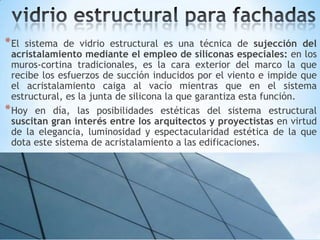

20. * El
sistema de vidrio estructural es una técnica de sujección del
acristalamiento mediante el empleo de siliconas especiales: en los
muros-cortina tradicionales, es la cara exterior del marco la que
recibe los esfuerzos de succión inducidos por el viento e impide que
el acristalamiento caiga al vacío mientras que en el sistema
estructural, es la junta de silicona la que garantiza esta función.
* Hoy en día, las posibilidades estéticas del sistema estructural
suscitan gran interés entre los arquitectos y proyectistas en virtud
de la elegancia, luminosidad y espectacularidad estética de la que
dota este sistema de acristalamiento a las edificaciones.

21. Existen
básicamente
dos
tipos de fachadas de vidrio
estructural: de dos lados y de
cuatro lados. En la primera,
el acristalamiento se aplica
directamente a la retícula
portante, fijándose (pegado)
dos de los cuatro lados,
generalmente los verticales.
La fijación de los otros dos
lados se realiza mecánicamente
mediante tapetas de aluminio.
En la solución de cuatro lados
el vidrio se fija en sus cuatro
lados, mediante siliconas de
alto módulo, tipo acético,
monocomponente
o
bicomponente de reticulación
más rápida.

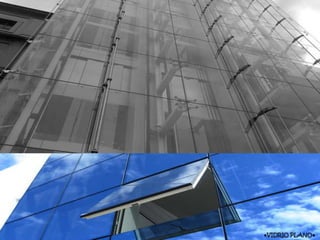

23. ●VIDRIO PLANO●

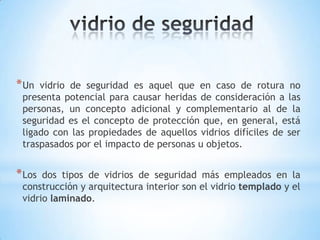

24. * Un
vidrio de seguridad es aquel que en caso de rotura no
presenta potencial para causar heridas de consideración a las
personas, un concepto adicional y complementario al de la
seguridad es el concepto de protección que, en general, está
ligado con las propiedades de aquellos vidrios difíciles de ser
traspasados por el impacto de personas u objetos.
* Los
dos tipos de vidrios de seguridad más empleados en la
construcción y arquitectura interior son el vidrio templado y el
vidrio laminado.

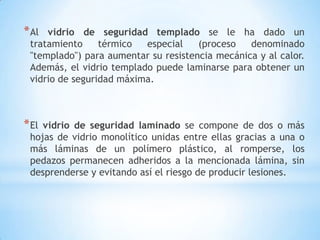

25. * Al
vidrio de seguridad templado se le ha dado un
tratamiento
térmico
especial
(proceso
denominado
"templado") para aumentar su resistencia mecánica y al calor.
Además, el vidrio templado puede laminarse para obtener un
vidrio de seguridad máxima.
* El
vidrio de seguridad laminado se compone de dos o más
hojas de vidrio monolítico unidas entre ellas gracias a una o
más láminas de un polímero plástico, al romperse, los
pedazos permanecen adheridos a la mencionada lámina, sin
desprenderse y evitando así el riesgo de producir lesiones.

26. * Acristalamiento de seguridad
* Acristalamiento de protección
* Suelos, techos, escaleras y barandillas
* Barreras de contención
* Acristalamiento de lucernarios
* Mobiliario urbano (marquesinas, cabinas
telefónicas)
* Atenuación acústica

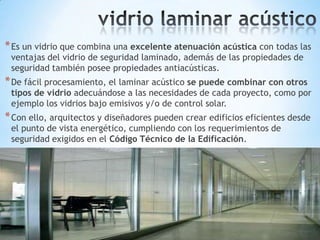

27. * Es un vidrio que combina una excelente atenuación acústica con todas las
ventajas del vidrio de seguridad laminado, además de las propiedades de
seguridad también posee propiedades antiacústicas.
* De fácil procesamiento, el laminar acústico se puede combinar con otros
tipos de vidrio adecuándose a las necesidades de cada proyecto, como por
ejemplo los vidrios bajo emisivos y/o de control solar.
* Con ello, arquitectos y diseñadores pueden crear edificios eficientes desde
el punto de vista energético, cumpliendo con los requerimientos de
seguridad exigidos en el Código Técnico de la Edificación.

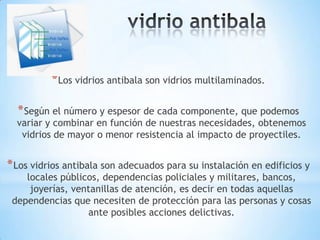

28. * Los vidrios antibala son vidrios multilaminados.
* Según el número y espesor de cada componente, que podemos
variar y combinar en función de nuestras necesidades, obtenemos
vidrios de mayor o menor resistencia al impacto de proyectiles.
* Los vidrios antibala son adecuados para su instalación en edificios y
locales públicos, dependencias policiales y militares, bancos,
joyerías, ventanillas de atención, es decir en todas aquellas
dependencias que necesiten de protección para las personas y cosas
ante posibles acciones delictivas.

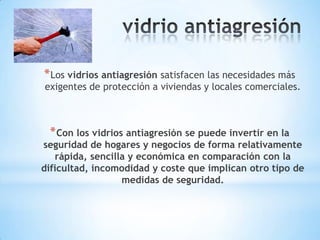

29. * Los vidrios antiagresión satisfacen las necesidades más
exigentes de protección a viviendas y locales comerciales.
* Con los vidrios antiagresión se puede invertir en la
seguridad de hogares y negocios de forma relativamente
rápida, sencilla y económica en comparación con la
dificultad, incomodidad y coste que implican otro tipo de
medidas de seguridad.

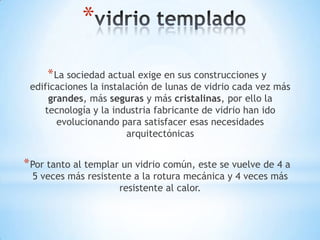

30. *
* La sociedad actual exige en sus construcciones y
edificaciones la instalación de lunas de vidrio cada vez más
grandes, más seguras y más cristalinas, por ello la
tecnología y la industria fabricante de vidrio han ido
evolucionando para satisfacer esas necesidades
arquitectónicas
* Por tanto al templar un vidrio común, este se vuelve de 4 a
5 veces más resistente a la rotura mecánica y 4 veces más
resistente al calor.

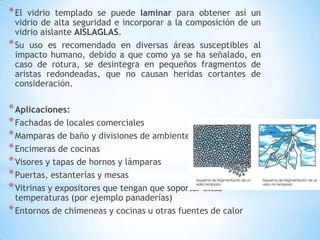

31. * El
vidrio templado se puede laminar para obtener así
vidrio de alta seguridad e incorporar a la composición de
vidrio aislante AISLAGLAS.
* Su uso es recomendado en diversas áreas susceptibles
impacto humano, debido a que como ya se ha señalado,
caso de rotura, se desintegra en pequeños fragmentos
aristas redondeadas, que no causan heridas cortantes
consideración.
* Aplicaciones:
* Fachadas de locales comerciales
* Mamparas de baño y divisiones de ambientes
* Encimeras de cocinas
* Visores y tapas de hornos y lámparas
* Puertas, estanterías y mesas
* Vitrinas y expositores que tengan que soportar altas
temperaturas (por ejemplo panaderías)
* Entornos de chimeneas y cocinas u otras fuentes de calor
un
un
al
en
de
de

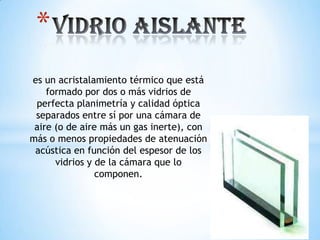

33. *
es un acristalamiento térmico que está
formado por dos o más vidrios de
perfecta planimetría y calidad óptica
separados entre sí por una cámara de
aire (o de aire más un gas inerte), con
más o menos propiedades de atenuación
acústica en función del espesor de los
vidrios y de la cámara que lo
componen.

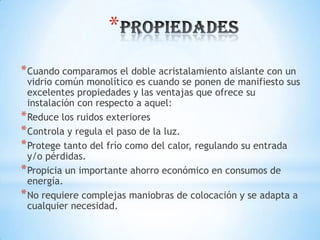

34. *
* Cuando comparamos el doble acristalamiento aislante con un
vidrio común monolítico es cuando se ponen de manifiesto sus
excelentes propiedades y las ventajas que ofrece su
instalación con respecto a aquel:
* Reduce los ruidos exteriores
* Controla y regula el paso de la luz.
* Protege tanto del frío como del calor, regulando su entrada
y/o pérdidas.
* Propicia un importante ahorro económico en consumos de
energía.
* No requiere complejas maniobras de colocación y se adapta a
cualquier necesidad.

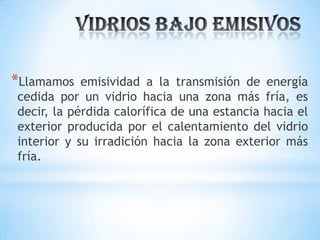

35. *Llamamos
emisividad a la transmisión de energía
cedida por un vidrio hacia una zona más fría, es
decir, la pérdida calorífica de una estancia hacia el
exterior producida por el calentamiento del vidrio
interior y su irradición hacia la zona exterior más
fría.

36. * Acristalamiento de viviendas unifamiliares y edificios
* Acristalamiento en oficinas y locales comerciales

37. El vidrio de control solar es un
producto de alta tecnología
desarrollado por la industria del
vidrio que posibilita que la luz
solar pase a través de ventanas
o fachadas, y al mismo tiempo,
irradia o refleja gran parte del
calor del sol hacia el exterior,
mientras que el espacio interior
permanece iluminado y se
mantiene mucho más fresco de
lo que estaría si se empleara
vidrio convencional.
• El vidrio de control solar no tiene que ser necesariamente un
vidrio con efecto espejo o un vidrio color, aunque este tipo
de acabados se suelen utilizar con fines estéticos.

38. *Son vidrios de capa que se
obtienen industrialmente
combinando las prestaciones
de los vidrios de control solar y
de los bajo emisivos,

39. *
* La forma del curvado del vidrio depende
del molde utilizado y de las últimas
técnicas de fabricación que aplican ciertos
fabricantes especializados.
* El vidrio curvado actualmente puede ser
suministrado como vidrio monolítico,
templado, laminado (con dos o más
hojas), en unidades de doble
acristalamiento, con vidrios de control
solar, serigrafiados... y toda una larga
lista de posibilidades.

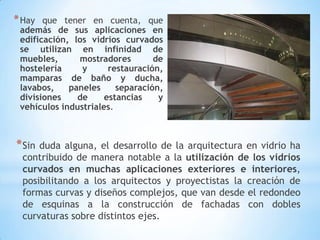

40. * Hay
que tener en cuenta, que
además de sus aplicaciones en
edificación, los vidrios curvados
se utilizan en infinidad de
muebles,
mostradores
de
hostelería
y
restauración,
mamparas de baño y ducha,
lavabos,
paneles
separación,
divisiones
de
estancias
y
vehículos industriales.
* Sin
duda alguna, el desarrollo de la arquitectura en vidrio ha
contribuido de manera notable a la utilización de los vidrios
curvados en muchas aplicaciones exteriores e interiores,
posibilitando a los arquitectos y proyectistas la creación de
formas curvas y diseños complejos, que van desde el redondeo
de esquinas a la construcción de fachadas con dobles
curvaturas sobre distintos ejes.

41. *

46. SILICE
(SIO2)
El sílice es el elemento
esencial para realizar el
vidrio industrial, también
se combina con boratos o
fosfatos.

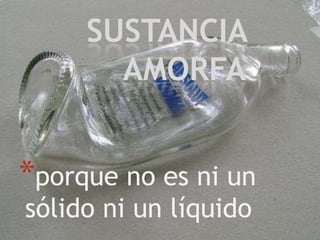

47. SUSTANCIA
AMORFA
*porque no es ni un
sólido ni un líquido

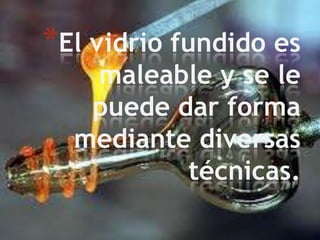

48. *El vidrio fundido es
maleable y se le
puede dar forma
mediante diversas
técnicas.

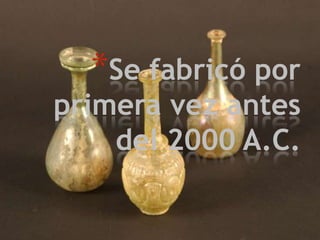

49. *Se fabricó por
primera vez antes
del 2000 A.C.

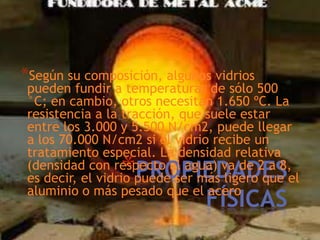

50. *Según su composición, algunos vidrios
pueden fundir a temperaturas de sólo 500
°C; en cambio, otros necesitan 1.650 ºC. La
resistencia a la tracción, que suele estar
entre los 3.000 y 5.500 N/cm2, puede llegar
a los 70.000 N/cm2 si el vidrio recibe un
tratamiento especial. La densidad relativa
(densidad con respecto al agua) va de 2 a 8,
es decir, el vidrio puede ser más ligero que el
aluminio o más pesado que el acero
*PROPIEDADES
FÍSICAS

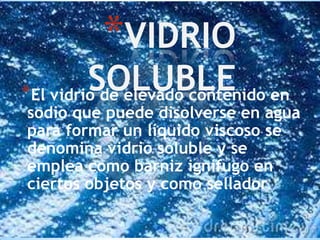

51. *VIDRIO
SOLUBLE en
*El vidrio de elevado contenido
sodio que puede disolverse en agua
para formar un líquido viscoso se
denomina vidrio soluble y se
emplea como barniz ignífugo en
ciertos objetos y como sellador.

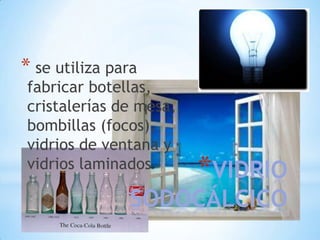

52. * se utiliza para
fabricar botellas,
cristalerías de mesa,
bombillas (focos),
vidrios de ventana y
vidrios laminados.
*VIDRIO
SODOCÁLCICO

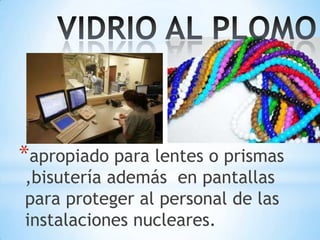

53. *apropiado para lentes o prismas
,bisutería además en pantallas
para proteger al personal de las
instalaciones nucleares.

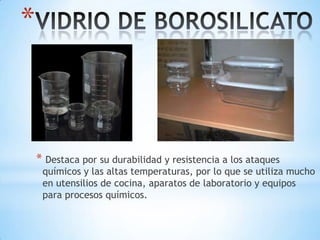

54. *
* Destaca por su durabilidad y resistencia a los ataques
químicos y las altas temperaturas, por lo que se utiliza mucho
en utensilios de cocina, aparatos de laboratorio y equipos
para procesos químicos.
