1. ASESORÍA DE ESTUDIOS SOCIALES - CARTAGO
LIC. MARVIN CARVAJAL BARRANTES
LA CARTOGRAFÍA COMO FORMA DE
REPRESENTACIÓN DE LA TIERRA

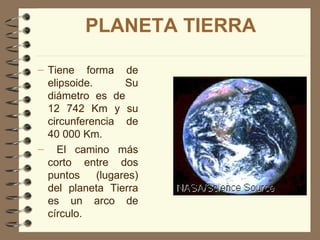

2. PLANETA TIERRA
– Tiene forma de
elipsoide. Su
diámetro es de
12 742 Km y su
circunferencia de
40 000 Km.
– El camino más
corto entre dos
puntos (lugares)
del planeta Tierra
es un arco de
círculo.

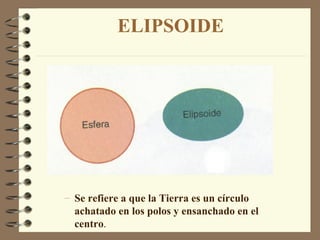

3. ELIPSOIDE
– Se refiere a que la Tierra es un círculo
achatado en los polos y ensanchado en el
centro.

4. PUNTOS CARDINALES
– Los cuatro puntos de
referencia (norte, sur,
N este y oeste ) que
NO NE permiten dividir el
horizonte en otras
O E
tantas partes iguales,
SO SE por medio de una
S jerarquía de puntos
intermedios que pueden
utilizarse para subdividir
la circunferencia de la
brújula.

5. CARTOGRAFÍA
Estudia la representación de
la Tierra por medio de las
esferas o globos terráqueos y
los mapas.

6. ESFERA O GLOBO
• Representa la
superficie de la Tierra
en forma curva. Nos
ayuda a comprender la
forma de la Tierra, la
localización de los
continentes, la red de
coordenadas
geográficas y los
cambios de las
estaciones.

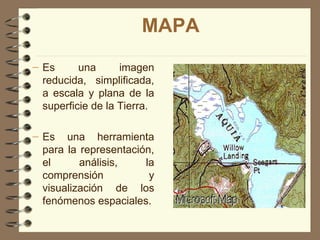

7. MAPA
– Es una imagen
reducida, simplificada,
a escala y plana de la
superficie de la Tierra.
– Es una herramienta
para la representación,
el análisis, la
comprensión y
visualización de los
fenómenos espaciales.

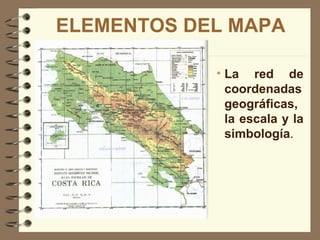

8. ELEMENTOS DEL MAPA
• La red de
coordenadas
geográficas,
la escala y la
simbología.

9. UBICACIÓN GEOGRÁFICA
• Todos los puntos del planeta
tienen una determinada
localización, es decir, tienen
un punto de referencia con
respecto al eje de
coordenadas geográficas (red
de paralelos y meridianos).

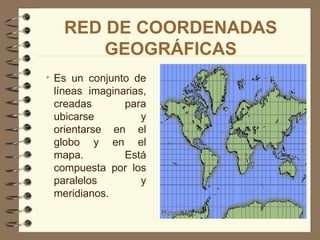

10. RED DE COORDENADAS
GEOGRÁFICAS
• Es un conjunto de
líneas imaginarias,
creadas para
ubicarse y
orientarse en el
globo y en el
mapa. Está
compuesta por los
paralelos y
meridianos.

11. ECUADOR TERRESTRE
• El Ecuador es el
paralelo 0º que
divide a la Tierra
en dos
hemisferios
(Norte o boreal y
el sur o Austral).

12. PARALELOS
• Líneas
imaginaria
s que
parten del
Ecuador en
forma
paralela
hasta los
polos.

13. LATITUD
• Es la distancia
que existe del
Ecuador a
cualquier punto
de la Tierra en el
hemisferio norte o
sur. Se mide de
0º a 90º .

14. MERIDIANO 0°
• El meridiano 0º
es el de
Greenwich que
divide a la
Tierra en dos
hemisferios
(Oeste u
Occidental y el
hemisferio Este
u Oriental).

15. MERIDIANOS
Líneas
imaginarias
que atraviesan
la Tierra de
polo a polo.

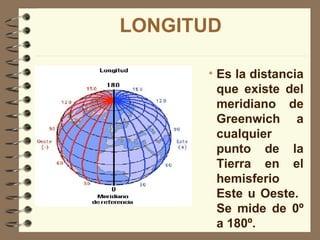

16. LONGITUD
• Es la distancia
que existe del
meridiano de
Greenwich a
cualquier
punto de la
Tierra en el
hemisferio
Este u Oeste.
Se mide de 0º
a 180º.

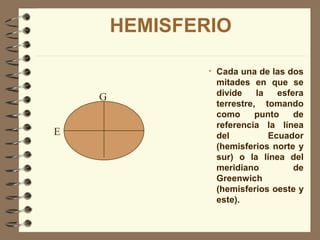

17. HEMISFERIO
• Cada una de las dos
mitades en que se
divide la esfera
G
terrestre, tomando
como punto de
referencia la línea
E del Ecuador
(hemisferios norte y
sur) o la línea del
meridiano de
Greenwich
(hemisferios oeste y
este).

18. MAPAS SEGÚN EL
CONTENIDO
• Existen los temáticos y
generales.

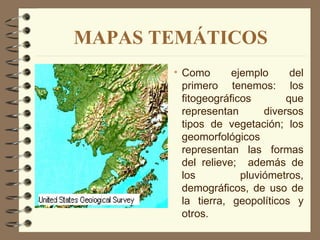

19. MAPAS TEMÁTICOS
• Como ejemplo del
primero tenemos: los
fitogeográficos que
representan diversos
tipos de vegetación; los
geomorfológicos
representan las formas
del relieve; además de
los pluviómetros,
demográficos, de uso de
la tierra, geopolíticos y
otros.

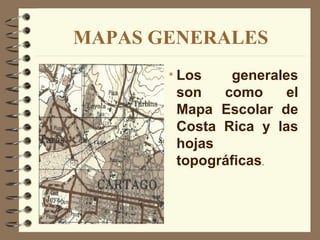

20. MAPAS GENERALES
• Los generales
son como el
Mapa Escolar de
Costa Rica y las
hojas
topográficas.

21. ESCALA
• Indica la proporción en que
la distancia real o del
terreno ha sido reducida en
el mapa. La escala puede
ser gráfica o numérica.

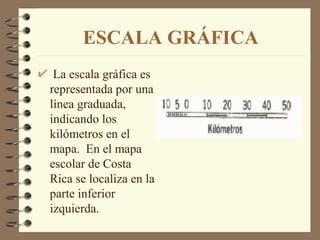

22. ESCALA GRÁFICA
La escala gráfica es
representada por una
línea graduada,
indicando los
kilómetros en el
mapa. En el mapa
escolar de Costa
Rica se localiza en la
parte inferior
izquierda.

23. ESCALA NUMÉRICA
La escala numérica se
representa en forma de
quebrado, así
1: 300 000, donde el
1 representa un
centímetro en el mapa
y 300 000
representa la cantidad
de centímetros en el
terreno.

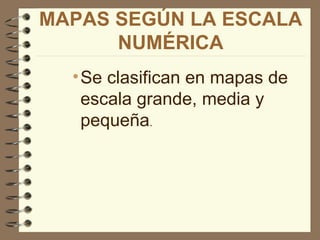

24. MAPAS SEGÚN LA ESCALA
NUMÉRICA
• Se clasifican en mapas de
escala grande, media y
pequeña.

25. MAPAS DE ESCALA GRANDE
Los mapas de gran
escala van de 1:1
000 a 1:20
000; este es el caso
de los planos
catastrales de una
casa, iglesia,
escuela, colegio,
ciudad.

26. MAPAS DE ESCALA MEDIA
Los mapas de escala
media van de
1:20 000 a 1:100 000;
este es el caso de las
hojas topográficas.

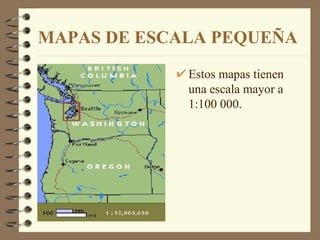

27. MAPAS DE ESCALA PEQUEÑA
Estos mapas tienen
una escala mayor a
1:100 000.

28. B LIO RAFÍA
IB G
Arce, Rafael, Avendaño, Isabel, Brenes, Luis
Guillerm Carvajal, G
o, uillerm G
o, ranados, Carlos,
Solórzano, Juan Carlos, Vargas, G ilbert. Estudios
Sociales 7. Texto. San José, C.R: Editorial de la
U.C.R: PRO ECE, M
M EP, 1997, pp. 26-33.
Diccionarios Rioduero. G eografía. España,
Ediciones Rioduero, 1984, pp. 41-182.
Enciclopedia M icrosoft® Encarta® 98 © 1993-1997
Microsoft Corporation.
G ranados, Chaverrri, A vendaño Isabel, Bedoya,
Eduardo, Carvajal, G uillem Castillo, Roberto, Vargas,
o,
G ilberth. Estudios Sociales 4. G uía didáctica. San
José, C.R: Editorial de la U.C.R: PRO ECE, M
M EP,
1996, pp. 72-75.
