2. CARTOGRAFÍA.ETIMOLOGÍA: Se puede decir que etimológicamentela palabra CARTOGRAFÍA deriva de dos voces: del latín Charta que quiere decir papel que sirve para comunicarse o carta, y del griego Grapho que significa descripción, estudio o tratado

3. DEFINICIÓN: “Conjunto de los métodos científicos tecnológicos y artísticos, establecidos o a establecerse, mediante los cuales se logra representar y publicar en forma impresa o en base magnética, parte o toda la superficie de la Tierra”.

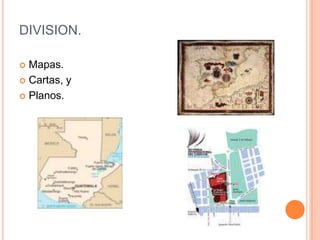

4. DIVISION.Mapas.Cartas, yPlanos.

5. MAPARepresentación de un área geográfica, que suele ser generalmente una porción de la superficie de la Tierra, dibujada o impresa en una superficie plana.

6. Habitualmente contiene una serie de símbolos aceptados a nivel general que representan los diferentes elementos naturales, artificiales o culturales del área que delimita el mapa.TOPOGRÁFICOSSon aquellos que contienen los detalles planimétricos y altimétricos de la superficie del terreno comprendido entre los límites de un país o continente.

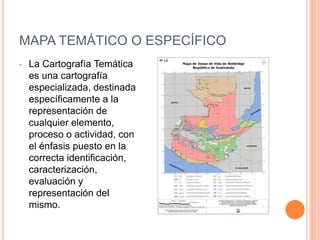

7. MAPA TEMÁTICO O ESPECÍFICOLa Cartografía Temática es una cartografía especializada, destinada específicamente a la representación de cualquier elemento, proceso o actividad, con el énfasis puesto en la correcta identificación, caracterización, evaluación y representación del mismo.MAPAS MUNDILos mapas del mundo entero representan a escalas muy pequeñas grandes extensiones de terreno y hasta el total de la superficie terrestre. Son muy utilizados con fines didácticos y para la formación de ATLAS

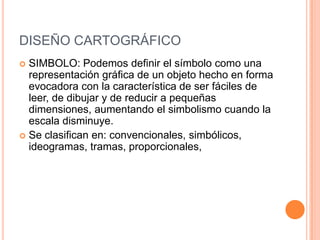

8. DISEÑO CARTOGRÁFICOSIMBOLO: Podemos definir el símbolo como una representación gráfica de un objeto hecho en forma evocadora con la característica de ser fáciles de leer, de dibujar y de reducir a pequeñas dimensiones, aumentando el simbolismo cuando la escala disminuye.Se clasifican en: convencionales, simbólicos, ideogramas, tramas, proporcionales,

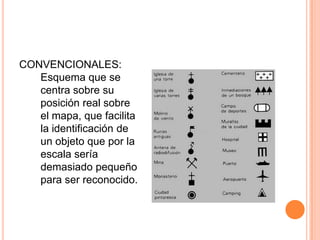

9. CONVENCIONALES: Esquema que se centra sobre su posición real sobre el mapa, que facilita la identificación de un objeto que por la escala sería demasiado pequeño para ser reconocido.

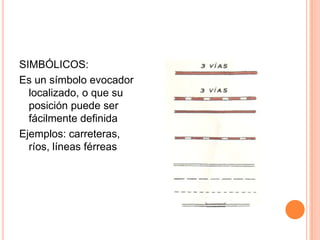

10. SIMBÓLICOS:Es un símbolo evocador localizado, o que su posición puede ser fácilmente definidaEjemplos: carreteras, ríos, líneas férreas

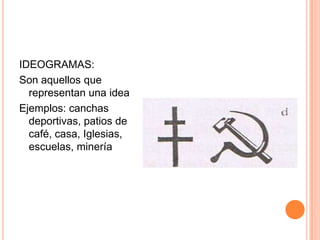

11. IDEOGRAMAS:Son aquellos que representan una ideaEjemplos: canchas deportivas, patios de café, casa, Iglesias, escuelas, minería

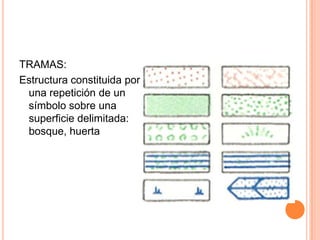

12. TRAMAS:Estructura constituida por una repetición de un símbolo sobre una superficie delimitada: bosque, huerta

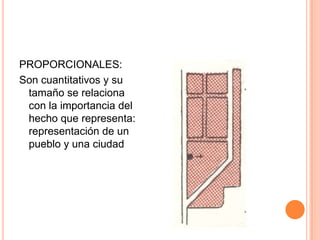

13. PROPORCIONALES:Son cuantitativos y su tamaño se relaciona con la importancia del hecho que representa: representación de un pueblo y una ciudad

14. Cartas.Carta náutica es una representación a escala de aguas navegables y regiones terrestres adjuntas. Normalmente indica las profundidades del agua y las alturas del terreno, naturaleza del fondo, detalles de la costa incluyendo puertos, peligros a la navegación, localización de luces y otras ayudas a la navegación. Las cartas de navegación son instrumentos esenciales para la navegación náutica.Carta aeronáutica se define como la representación de una porción de la tierra, su relieve y construcciones, diseñada especialmente para satisfacer los requisitos de la navegación aérea. Se trata de un mapa en el que se reflejan las rutas que deben seguir las aeronaves, y se facilitan las ayudas, los procedimientos y otros datos imprescindibles para el piloto.PLANOS.Los planos son la representación gráfica y exhaustiva de todos los elementos que plantea un proyecto. Constituyen, los planos, la geometría plana de las obras proyectadas de forma que las defina completamente en sus tres dimensiones.

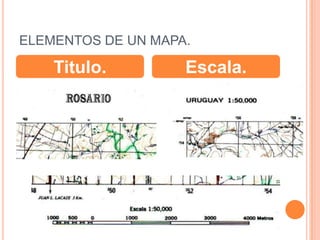

15. Los planos nos muestran cotas, dimensiones lineales superficiales y volumétricas de todas construcciones y acciones que comportan los trabajos los desarrollados por el proyectista.ELEMENTOS DE UN MAPA.Titulo.Escala.

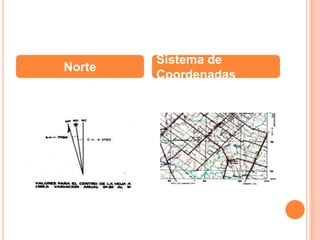

16. NorteSistema de Coordenadas

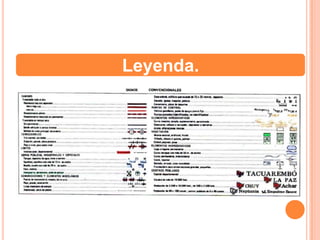

17. Leyenda.

18. Información

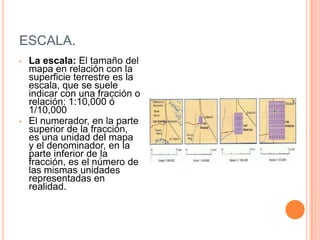

19. ESCALA.La escala: El tamaño del mapa en relación con la superficie terrestre es la escala, que se suele indicar con una fracción o relación: 1:10,000 ó 1/10,000

20. El numerador, en la parte superior de la fracción, es una unidad del mapa y el denominador, en la parte inferior de la fracción, es el número de las mismas unidades representadas en realidad. Por ejemplo, una escala de 1/10.000 indica que un centímetro en el mapa equivale a 10.000 centímetros en la superficie terrestre.

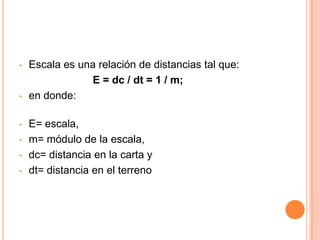

21. Otra manera de entender el concepto de escala en los mapas es que los objetos en los mapas a escala reducida parecen pequeños, mientras que estos mismos objetos en mapas a gran escala parecen grandes.Escala es una relación de distancias tal que: E = dc / dt = 1 / m;en donde:

22. E= escala,

23. m= módulo de la escala,

24. dc= distancia en la carta y

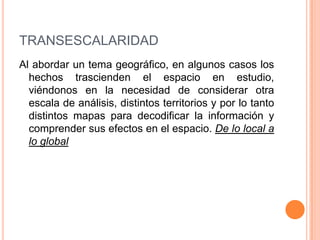

25. dt= distancia en el terrenoTRANSESCALARIDADAl abordar un tema geográfico, en algunos casos los hechos trascienden el espacio en estudio, viéndonos en la necesidad de considerar otra escala de análisis, distintos territorios y por lo tanto distintos mapas para decodificar la información y comprender sus efectos en el espacio. De lo local a lo global

26. LAS COORDENADAS GEOGRÁFICAS.Para localizar ciertos puntos con facilidad, la superficie terrestre está organizada por conveniencia en una malla esférica. Esta malla está formada por líneas imaginarias llamadas latitud y longitud.

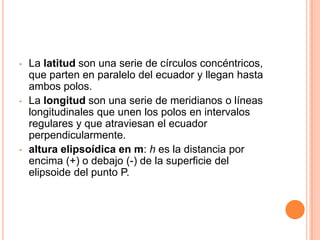

27. La latitud son una serie de círculos concéntricos, que parten en paralelo del ecuador y llegan hasta ambos polos.

28. La longitud son una serie de meridianos o líneas longitudinales que unen los polos en intervalos regulares y que atraviesan el ecuador perpendicularmente.

29. altura elipsoídica en m: h es la distancia por encima (+) o debajo (-) de la superficie del elipsoide del punto P.

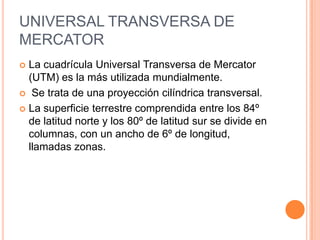

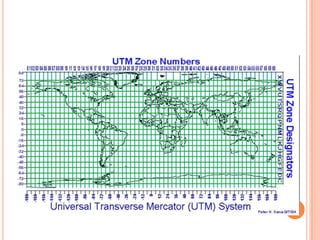

30. UNIVERSAL TRANSVERSA DE MERCATORLa cuadrícula Universal Transversa de Mercator (UTM) es la más utilizada mundialmente. Se trata de una proyección cilíndrica transversal. La superficie terrestre comprendida entre los 84º de latitud norte y los 80º de latitud sur se divide en columnas, con un ancho de 6º de longitud, llamadas zonas.

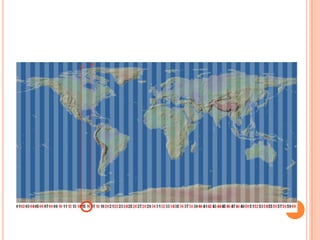

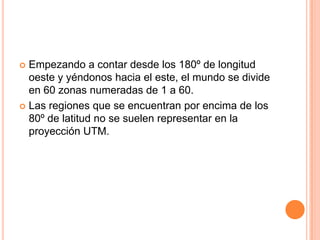

31. Empezando a contar desde los 180º de longitud oeste y yéndonos hacia el este, el mundo se divide en 60 zonas numeradas de 1 a 60.Las regiones que se encuentran por encima de los 80º de latitud no se suelen representar en la proyección UTM.
