1. CARTOGRAFÍA
L A CARTOGRAFÍA ES EL ARTE Y LA CIENCIA DE LA
CREACI ÓN Y EL PROCES AMIENTO DE mapas.
D EFINICI ÓN
Naciones Unidas define como la ciencia de los mapas de cartografía compilación de
todas las especies y por la ONU incluye todas las operaciones de triangulación inicial
hasta después de la producción final.
Asociación Cartográfica Internacional (ICA) define la cartografía como una asignación
de arte, ciencia y tecnología, incluyendo su estudio como documentos científicos y
obras de arte.
Cartografía se define como la ciencia de la superficie de la Tierra y la visualización de
los cuerpos celestes y objetos, fenómenos sobre ellos y sus relaciones en la forma de
trabajo cartográfico y de archivo de la transformación y la utilización de los mapas.
Geoinformación definición es: Cartografía es el proceso de transmisión de
información, en el medio de la base de datos espaciales, que en sí mismo puede ser
considerado como un modelo de múltiples capas de la realidad geográfica. Dicha
base de datos espacial es una base cartográfica para los sub-procesos en los que
obtiene datos de varias entradas y salidas crea diferentes tipos de productos de
información.
Los países y una red de líneas imaginarias
País
El país que normalmente imaginamos como la pelota es en realidad un poco
achatada en los polos. Radio en el plano ecuatorial es de 6378 kilometros, el radio en
el plano que pasa a través de ambos polos, es 6356 kilometros. Forma idealizada de
la Tierra está girando elipsoide. Debido a que el aplanamiento de la Tierra se debe al
pequeño tamaño medio, vamos a seguir a considerar la tierra como una esfera.
Red de líneas imaginarias en el globo
El eje de la Tierra
Eje de la Tierra alrededor del cual gira la Tierra, es una línea imaginaria,
perpendicular al plano del ecuador, que pasa por el centro de la Tierra y los dos
polos geográficos.
Geográfica polos
Polos geográficos son los puntos imaginarios en el hemisferio norte y el sur, donde el
eje imaginario de la Tierra intersecta la superficie de la Tierra. En el polo norte

2. geográfico de la Tierra gira en la dirección opuesta, al sur con la dirección de las
agujas del reloj.

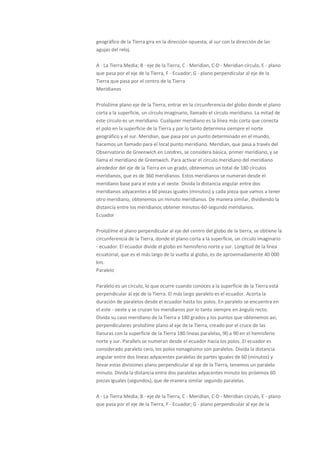

A - La Tierra Media; B - eje de la Tierra, C - Meridian, C-D - Meridian círculo, E - plano
que pasa por el eje de la Tierra, F - Ecuador; G - plano perpendicular al eje de la
Tierra que pasa por el centro de la Tierra
Meridianos
Proložíme plano eje de la Tierra, entrar en la circunferencia del globo donde el plano
corta a la superficie, un círculo imaginario, llamado el círculo meridiano. La mitad de
este círculo es un meridiano. Cualquier meridiano es la línea más corta que conecta
el polo en la superficie de la Tierra y por lo tanto determina siempre el norte
geográfico y el sur. Meridian, que pasa por un punto determinado en el mundo,
hacemos un llamado para el local punto meridiano. Meridian, que pasa a través del
Observatorio de Greenwich en Londres, se considera básica, primer meridiano, y se
llama el meridiano de Greenwich. Para activar el círculo meridiano del meridiano
alrededor del eje de la Tierra en un grado, obtenemos un total de 180 círculos
meridianos, que es de 360 meridianos. Estos meridianos se numeran desde el
meridiano base para el este y el oeste. Divida la distancia angular entre dos
meridianos adyacentes a 60 piezas iguales (minutos) y cada pieza que vamos a tener
otro meridiano, obtenemos un minuto meridianos. De manera similar, dividiendo la
distancia entre los meridianos obtener minutos-60-segundo meridianos.
Ecuador
Proložíme el plano perpendicular al eje del centro del globo de la tierra, se obtiene la
circunferencia de la Tierra, donde el plano corta a la superficie, un círculo imaginario
- ecuador. El ecuador divide el globo en hemisferio norte y sur. Longitud de la línea
ecuatorial, que es el más largo de la vuelta al globo, es de aproximadamente 40 000
km.
Paralelo
Paralelo es un círculo, lo que ocurre cuando conoces a la superficie de la Tierra está
perpendicular al eje de la Tierra. El más largo paralelo es el ecuador. Acorta la
duración de paralelos desde el ecuador hasta los polos. En paralelo se encuentra en
el este - oeste y se cruzan los meridianos por lo tanto siempre en ángulo recto.
Divida su caso meridiano de la Tierra a 180 grados y los puntos que obtenemos así,
perpendiculares proložíme plano al eje de la Tierra, creado por el cruce de las
llanuras con la superficie de la Tierra 180 líneas paralelas, 90 a 90 en el hemisferio
norte y sur. Parallels se numeran desde el ecuador hacia los polos. El ecuador es
considerado paralelo cero, los polos nonagésimo son paralelos. Divida la distancia
angular entre dos líneas adyacentes paralelas de partes iguales de 60 (minutos) y
llevar estas divisiones plano perpendicular al eje de la Tierra, tenemos un paralelo
minuto. Divida la distancia entre dos paralelas adyacentes minuto los próximos 60
piezas iguales (segundos), que de manera similar segundo paralelas.
A - La Tierra Media; B - eje de la Tierra, C - Meridian, C-D - Meridian círculo, E - plano
que pasa por el eje de la Tierra, F - Ecuador; G - plano perpendicular al eje de la

3. Tierra que pasa por el centro de la Tierra

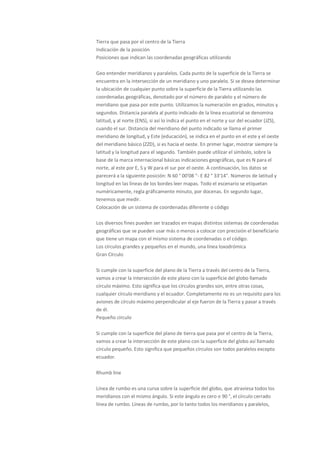

Indicación de la posición
Posiciones que indican las coordenadas geográficas utilizando
Geo entender meridianos y paralelos. Cada punto de la superficie de la Tierra se
encuentra en la intersección de un meridiano y uno paralelo. Si se desea determinar
la ubicación de cualquier punto sobre la superficie de la Tierra utilizando las
coordenadas geográficas, denotado por el número de paralelo y el número de
meridiano que pasa por este punto. Utilizamos la numeración en grados, minutos y
segundos. Distancia paralela al punto indicado de la línea ecuatorial se denomina
latitud, y al norte (ENS), si así lo indica el punto en el norte y sur del ecuador (JZS),
cuando el sur. Distancia del meridiano del punto indicado se llama el primer
meridiano de longitud, y Este (educación), se indica en el punto en el este y el oeste
del meridiano básico (ZZD), si es hacia el oeste. En primer lugar, mostrar siempre la
latitud y la longitud para el segundo. También puede utilizar el símbolo, sobre la
base de la marca internacional básicas indicaciones geográficas, que es N para el
norte, al este por E, S y W para el sur por el oeste. A continuación, los datos se
parecerá a la siguiente posición: N 60 ° 00'08 "- E 82 ° 33'14". Números de latitud y
longitud en las líneas de los bordes leer mapas. Todo el escenario se etiquetan
numéricamente, regla gráficamente minuto, por docenas. En segundo lugar,
tenemos que medir.
Colocación de un sistema de coordenadas diferente o código
Los diversos fines pueden ser trazados en mapas distintos sistemas de coordenadas
geográficas que se pueden usar más o menos a colocar con precisión el beneficiario
que tiene un mapa con el mismo sistema de coordenadas o el código.
Los círculos grandes y pequeños en el mundo, una línea loxodrómica
Gran Círculo
Si cumple con la superficie del plano de la Tierra a través del centro de la Tierra,
vamos a crear la intersección de este plano con la superficie del globo llamado
círculo máximo. Esto significa que los círculos grandes son, entre otras cosas,
cualquier círculo meridiano y el ecuador. Completamente no es un requisito para los
aviones de círculo máximo perpendicular al eje fueron de la Tierra y pasar a través
de él.
Pequeño círculo
Si cumple con la superficie del plano de tierra que pasa por el centro de la Tierra,
vamos a crear la intersección de este plano con la superficie del globo así llamado
círculo pequeño. Esto significa que pequeños círculos son todos paralelos excepto
ecuador.
Rhumb line
Línea de rumbo es una curva sobre la superficie del globo, que atraviesa todos los
meridianos con el mismo ángulo. Si este ángulo es cero o 90 °, el círculo cerrado
línea de rumbo. Líneas de rumbo, por lo tanto todos los meridianos y paralelos,

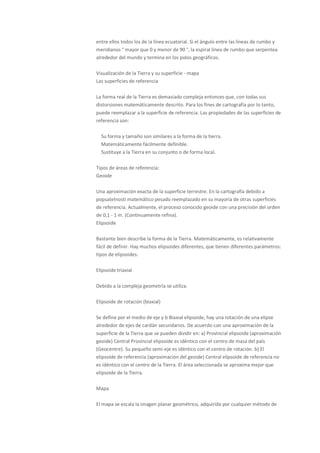

4. entre ellos todos los de la línea ecuatorial. Si el ángulo entre las líneas de rumbo y
meridianos ° mayor que 0 y menor de 90 °, la espiral línea de rumbo que serpentea
alrededor del mundo y termina en los polos geográficos.
Visualización de la Tierra y su superficie - mapa
Las superficies de referencia
La forma real de la Tierra es demasiado compleja entonces que, con todas sus
distorsiones matemáticamente descrito. Para los fines de cartografía por lo tanto,
puede reemplazar a la superficie de referencia. Las propiedades de las superficies de
referencia son:
Su forma y tamaño son similares a la forma de la tierra.
Matemáticamente fácilmente definible.
Sustituye a la Tierra en su conjunto o de forma local.
Tipos de áreas de referencia:
Geoide
Una aproximación exacta de la superficie terrestre. En la cartografía debido a
popsatelnosti matemático pesado reemplazado en su mayoría de otras superficies
de referencia. Actualmente, el proceso conocido geoide con una precisión del orden
de 0,1 - 1 m. (Continuamente refina).
Elipsoide
Bastante bien describe la forma de la Tierra. Matemáticamente, es relativamente
fácil de definir. Hay muchos elipsoides diferentes, que tienen diferentes parámetros:
tipos de elipsoides:
Elipsoide triaxial
Debido a la compleja geometría se utiliza.
Elipsoide de rotación (biaxial)
Se define por el medio de eje y b Biaxial elipsoide, hay una rotación de una elipse
alrededor de ejes de cardán secundarios. De acuerdo con una aproximación de la
superficie de la Tierra que se pueden dividir en: a) Provincial elipsoide (aproximación
geoide) Central Provincial elipsoide es idéntico con el centro de masa del país
(Geocentre). Su pequeño semi-eje es idéntico con el centro de rotación. b) El
elipsoide de referencia (aproximación del geoide) Central elipsoide de referencia no
es idéntico con el centro de la Tierra. El área seleccionada se aproxima mejor que
elipsoide de la Tierra.
Mapa

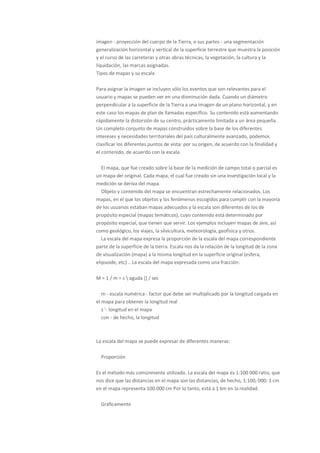

El mapa se escala la imagen planar geométrico, adquirida por cualquier método de

5. imagen - proyección del cuerpo de la Tierra, o sus partes - una segmentación
generalización horizontal y vertical de la superficie terrestre que muestra la posición
y el curso de las carreteras y otras obras técnicas, la vegetación, la cultura y la
liquidación, las marcas asignadas.
Tipos de mapas y su escala
Para asignar la imagen se incluyen sólo los eventos que son relevantes para el
usuario y mapas se pueden ver en una disminución dada. Cuando un diámetro
perpendicular a la superficie de la Tierra a una imagen de un plano horizontal, y en
este caso los mapas de plan de llamadas específico. Su contenido está aumentando
rápidamente la distorsión de su centro, prácticamente limitada a un área pequeña.
Un completo conjunto de mapas construidos sobre la base de los diferentes
intereses y necesidades territoriales del país culturalmente avanzado, podemos
clasificar los diferentes puntos de vista: por su origen, de acuerdo con la finalidad y
el contenido, de acuerdo con la escala.
El mapa, que fue creado sobre la base de la medición de campo total o parcial es
un mapa del original. Cada mapa, el cual fue creado sin una investigación local y la
medición se deriva del mapa.
Objeto y contenido del mapa se encuentran estrechamente relacionados. Los
mapas, en el que los objetos y los fenómenos escogidos para cumplir con la mayoría
de los usuarios estaban mapas adecuados y la escala son diferentes de los de
propósito especial (mapas temáticos), cuyo contenido está determinado por
propósito especial, que tienen que servir. Los ejemplos incluyen mapas de aire, así
como geológico, los viajes, la silvicultura, meteorología, geofísica y otros.
La escala del mapa expresa la proporción de la escala del mapa correspondiente
parte de la superficie de la tierra. Escala nos da la relación de la longitud de la zona
de visualización (mapa) a la misma longitud en la superficie original (esfera,
elipsoide, etc) .. La escala del mapa expresada como una fracción:
M = 1 / m = s aguda {} / sec
m - escala numérica - factor que debe ser multiplicado por la longitud cargada en
el mapa para obtener la longitud real
s '- longitud en el mapa
con - de hecho, la longitud
La escala del mapa se puede expresar de diferentes maneras:
Proporción
Es el método más comúnmente utilizado. La escala del mapa es 1:100 000 ratio, que
nos dice que las distancias en el mapa son las distancias, de hecho, 1:100, 000; 1 cm
en el mapa representa 100.000 cm Por lo tanto, está a 1 km en la realidad.
Gráficamente

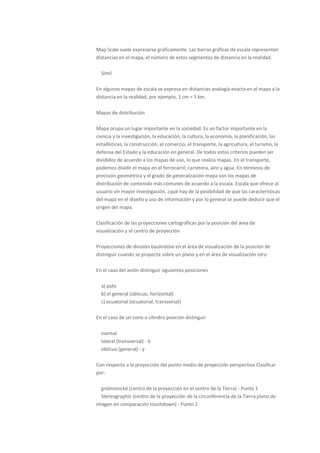

6. Map Scale suele expresarse gráficamente. Las barras gráficas de escala representan
distancias en el mapa, el número de estos segmentos de distancia en la realidad.
Símil
En algunos mapas de escala se expresa en distancias analogía exacta en el mapa a la
distancia en la realidad, por ejemplo, 1 cm = 5 km.
Mapas de distribución
Mapa ocupa un lugar importante en la sociedad. Es un factor importante en la
ciencia y la investigación, la educación, la cultura, la economía, la planificación, las
estadísticas, la construcción, el comercio, el transporte, la agricultura, el turismo, la
defensa del Estado y la educación en general. De todos estos criterios pueden ser
divididos de acuerdo a los mapas de uso, lo que realiza mapas. En el transporte,
podemos dividir el mapa en el ferrocarril, carretera, aire y agua. En términos de
precisión geométrica y el grado de generalización mapa son los mapas de
distribución de contenido más comunes de acuerdo a la escala. Escala que ofrece al
usuario sin mayor investigación, ¿qué hay de la posibilidad de que las características
del mapa en el diseño y uso de información y por lo general se puede deducir que el
origen del mapa.
Clasificación de las proyecciones cartográficas por la posición del área de
visualización y el centro de proyección
Proyecciones de división basándose en el área de visualización de la posición de
distinguir cuando se proyecta sobre un plano y en el área de visualización otro
En el caso del avión distinguir siguientes posiciones
a) polo
b) el general (oblicuo, horizontal)
c) ecuatorial (ecuatorial, transversal)
En el caso de un cono o cilindro posición distinguir
normal
lateral (transversal) - b
oblicuo (general) - y
Con respecto a la proyección del punto medio de proyección perspectiva Clasificar
por:
gnómonické (centro de la proyección en el centro de la Tierra) - Punto 1
Stereographic (centro de la proyección de la circunferencia de la Tierra plano de
imagen en comparación touchdown) - Punto 2

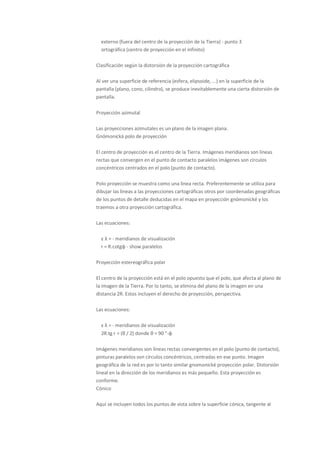

7. externo (fuera del centro de la proyección de la Tierra) - punto 3
ortográfica (centro de proyección en el infinito)
Clasificación según la distorsión de la proyección cartográfica
Al ver una superficie de referencia (esfera, elipsoide, ...) en la superficie de la
pantalla (plano, cono, cilindro), se produce inevitablemente una cierta distorsión de
pantalla.
Proyección azimutal
Las proyecciones azimutales es un plano de la imagen plana.
Gnómonická polo de proyección
El centro de proyección es el centro de la Tierra. Imágenes meridianos son líneas
rectas que convergen en el punto de contacto paralelos imágenes son círculos
concéntricos centrados en el polo (punto de contacto).
Polo proyección se muestra como una línea recta. Preferentemente se utiliza para
dibujar las líneas a las proyecciones cartográficas otros por coordenadas geográficas
de los puntos de detalle deducidas en el mapa en proyección gnómonické y los
traemos a otra proyección cartográfica.
Las ecuaciones:
ε λ = - meridianos de visualización
r = R.cotgφ - show paralelos
Proyección estereográfica polar
El centro de la proyección está en el polo opuesto que el polo, que afecta al plano de
la imagen de la Tierra. Por lo tanto, se elimina del plano de la imagen en una
distancia 2R. Estos incluyen el derecho de proyección, perspectiva.
Las ecuaciones:
ε λ = - meridianos de visualización
2R.tg r = (θ / 2) donde θ = 90 °-φ
Imágenes meridianos son líneas rectas convergentes en el polo (punto de contacto),
pinturas paralelos son círculos concéntricos, centradas en ese punto. Imagen
geográfica de la red es por lo tanto similar gnomonické proyección polar. Distorsión
lineal en la dirección de los meridianos es más pequeño. Esta proyección es
conforme.
Cónico
Aquí se incluyen todos los puntos de vista sobre la superficie cónica, tangente al

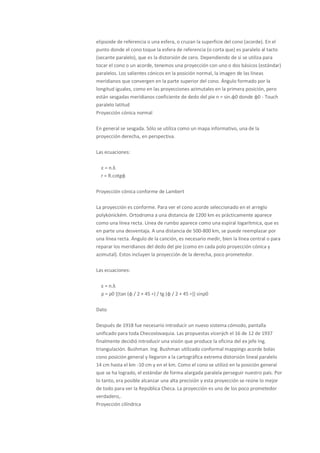

8. elipsoide de referencia o una esfera, o cruzan la superficie del cono (acorde). En el
punto donde el cono toque la esfera de referencia (o corta que) es paralelo al tacto
(secante paralelo), que es la distorsión de cero. Dependiendo de si se utiliza para
tocar el cono o un acorde, tenemos una proyección con uno o dos básicos (estándar)
paralelos. Los salientes cónicos en la posición normal, la imagen de las líneas
meridianos que convergen en la parte superior del cono. Ángulo formado por la
longitud iguales, como en las proyecciones azimutales en la primera posición, pero
están sesgadas meridianos coeficiente de dedo del pie n = sin.φ0 donde φ0 - Touch
paralelo latitud
Proyección cónica normal
En general se sesgada. Sólo se utiliza como un mapa informativo, una de la
proyección derecha, en perspectiva.
Las ecuaciones:
ε = n.λ
r = R.cotgφ
Proyección cónica conforme de Lambert
La proyección es conforme. Para ver el cono acorde seleccionado en el arreglo
polykónickém. Ortodroma a una distancia de 1200 km es prácticamente aparece
como una línea recta. Línea de rumbo aparece como una espiral logarítmica, que es
en parte una desventaja. A una distancia de 500-800 km, se puede reemplazar por
una línea recta. Ángulo de la canción, es necesario medir, bien la línea central o para
reparar los meridianos del dedo del pie (como en cada polo proyección cónica y
azimutal). Estos incluyen la proyección de la derecha, poco prometedor.
Las ecuaciones:
ε = n.λ
ρ = ρ0 *(tan (φ / 2 + 45 ∘) / tg (φ / 2 + 45 ∘)] sinρ0
Dato
Después de 1918 fue necesario introducir un nuevo sistema cómodo, pantalla
unificado para toda Checoslovaquia. Las propuestas vícerých el 16 de 12 de 1937
finalmente decidió introducir una visión que produce la oficina del ex jefe Ing.
triangulación. Bushman. Ing. Bushman utilizado conformal mappings acorde bolas
cono posición general y llegaron a la cartográfica extrema distorsión lineal paralelo
14 cm hasta el km -10 cm y en el km. Como el cono se utilizó en la posición general
que se ha logrado, el estándar de forma alargada paralela perseguir nuestro país. Por
lo tanto, era posible alcanzar una alta precisión y esta proyección se reúne lo mejor
de todo para ver la República Checa. La proyección es uno de los poco prometedor
verdadero,.
Proyección cilíndrica

9. Todas las proyecciones son de referencia proyección cilíndrica de tocar el acorde
bolas o de rodillos que se extiende en el plano.
Merkátorova mapa
Red asemeja a una perspectiva normal proyección cilíndrica. Cartográfica pero la red
es modificada, un aumento artificial de la escala en la dirección de los meridianos (su
propagación en el), que es proporcional a la escala en las líneas de dirección
paralelos.
Las ecuaciones: X = R. Y = λ R. En tan (φ / 2 + 45 ∘)
Merkátorova mapa es un mapa loxodromická (línea de rumbo aparece como una
línea recta). Ortodroma se muestra como una curva convexa hacia una mayor polo.
En la actualidad, pierde su significado original. Todavía podemos usarlo para dibujo
en la línea que llega a los otros mapas de la proyección. Estos incluyen la proyección
de la derecha, poco prometedor.
Gaus Kruger-proyección
En esta visión, la superficie del elipsoide de referencia el meridiano divide a los
cinturones de meridianos. Cualquier franja meridional muestra tal conformemente
sobre un cilindro por separado en el lateral (transversal) posición y toca el elipsoide
de referencia a lo largo de la franja central del meridiano meridiano básico, que
cuenta con cero distorsión. Por conformal apariencia gaussiana difiere en que
aparecen meridiano esfera tira, pero elipsoide de la Tierra. Las ecuaciones de mapeo
conformal bandas elipsoidických transversales en el cilindro Kruger deriva, por lo
que esta pantalla se denomina Gauss-Kruger. Hemos usado 6 ° y 3 ° cinturones
meridianos. El ecuador se muestra como una línea, elegido para el eje Y es
perpendicular a la banda meridiano central seleccionado para el eje x. Cada pista
tiene su propio sistema de coordenadas. Las imágenes son paralelos al ecuador
imagen simétrica líneas curvas, convexas en la imagen de la línea ecuatorial. Vistas
detección no se plantea, pero matemáticamente, por lo que uno de los aspecto poco
prometedor. Meridian bandas están numeradas en números arábigos, comenzando
a 180 ° este continuamente desde 1 hasta 60 Cada tira meridiano se divide entonces
en tiras (capas) de ancho con la latitud ° 4.
Las proyecciones forman la base de nuestras cartas aeronáuticas usadas por los
militares y se utiliza también en la aviación deportiva. Con una precisión razonable
en los mapas que podemos medir la distancia de proyección y los ángulos.
