Este documento presenta un curso de orientación que incluye 12 pasos. Explica conceptos clave como mapas topográficos, brújulas y métodos de orientación sin equipo. También cubre temas como el uso de la brújula, marcar azimuts, orientar mapas, y elaborar un mapa topográfico básico de una zona local.

1. COMPLETAR LA ESPECIALIDAD DE ORIENTACIÓN
Períodos de Tiempo : Dos sesiones
Explicación
1. Explicar lo qué es un mapa topográfico, lo que se espera encontrar en él y tres empleos
útiles del mismo
Un mapa topográfico es una representación a una escala determinada de una porción de
terreno. En el mapa topográfico o carta topográfica se muestra la siguiente clasificación :
cosas hechas por el hombre en color negro (edificios, vías férreas, ciudades, carreteras, las
principales en rojo), montañas y valles en color pardo, la vegetación en verde y las aguas en
azul.
Los empleos que tienen un mapa topográfico son los siguientes :
1. Para orientarnos
2. Para medir distancias entre puntos a determinar.
3. Para reconocimiento de un lugar.
2. Identificar por lo menos 20 señales y símbolos que se usan en los mapas topográficos.
3. Dar la nomenclatura de una brújula de orientación.
La brújula esta constituida por una aguja imantada en un extremo, que se equilibra sobre
un pivote, todo lo cual va encerrado en una cajita de forma circular con su parte superior
transparente. La aguja tiene la particularidad de dirigir la punta imantada siempre hacia la
dirección del Norte Magnético.
Al fondo de la cajita y en torno del eje de la aguja van marcadas las letras que corresponden
a las 4 direcciones principales y en oposición N, S, E, O. También van marcadas los puntos
intermedios Noreste, Sureste, Noroeste y Sureste.
4. Conocer el significado de los siguientes terminos :
a. Elevación : altitud sobre el nivel del mar. Esto se demuestra por las líneas de contorno
(concéntricas) de un mapa topográfico.
b. Equidistancia de curvas de nivel : Es la distancia entre curva de nivel y curva de nivel y
su valor esta indicado en la información marginal, además, es siempre un número redondo.
c. Formación de suelo : Conjunto de terrenos cultivables. Esta formado por materiales
minerales petrificados o podridos a causa de la acción de agentes diversos, combinados con
despojos orgánicos de origen vegetal y animal. Según el petrólogo ruso Agafoniff : "el
suelo es un complejo vivo, formado por el encuentro de dos mundos, el mineral y el
orgánico".

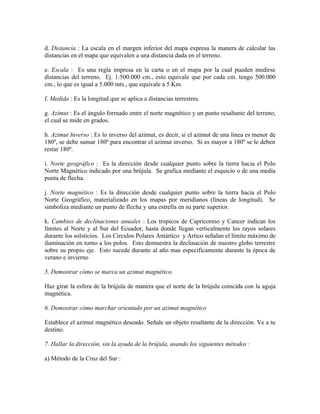

2. d. Distancia : La escala en el margen inferior del mapa expresa la manera de calcular las
distancias en el mapa que equivalen a una distancia dada en el terreno.
e. Escala : Es una regla impresa en la carta o en el mapa por la cual pueden medirse
distancias del terreno. Ej. 1:500.000 cm., esto equivale que por cada cm. tengo 500.000
cm., lo que es igual a 5.000 mts., que equivale a 5 Km.
f. Medida : Es la longitud que se aplica a distancias terrestres.
g. Azimut : Es el ángulo formado entre el norte magnético y un punto resaltante del terreno,
el cual se mide en grados.
h. Azimut Inverso : Es lo inverso del azimut, es decir, si el azimut de una línea es menor de
180º, se debe sumar 180º para encontrar el azimut inverso. Si es mayor a 180º se le deben
restar 180º.
i. Norte geográfico : Es la dirección desde cualquier punto sobre la tierra hacia el Polo
Norte Magnético indicado por una brújula. Se grafica mediante el esquicio o de una media
punta de flecha.
j. Norte magnético : Es la dirección desde cualquier punto sobre la tierra hacia el Polo
Norte Geográfico, materializado en los mapas por meridianos (líneas de longitud). Se
simboliza mediante un punto de flecha y una estrella en su parte superior.
k. Cambios de declinaciones anuales : Los tropicos de Capricornio y Cancer indican los
límites al Norte y al Sur del Ecuador, hasta donde llegan verticalmente los rayos solares
durante los solsticios. Los Circulos Polares Antártico y Artico señalan el límite máximo de
iluminación en torno a los polos. Esto demuestra la declinación de nuestro globo terrestre
sobre su propio eje. Esto sucede durante al año mas especificamente durante la época de
verano e invierno
5. Demostrar cómo se marca un azimut magnético.
Haz girar la esfera de la brújula de manera que el norte de la brújula coincida con la aguja
magnética.
6. Demostrar cómo marchar orientado por un azimut magnético
Establece el azimut magnético deseado. Señale un objeto resaltante de la dirección. Ve a tu
destino.
7. Hallar la dirección, sin la ayuda de la brújula, usando los siguientes métodos :
a) Método de la Cruz del Sur :

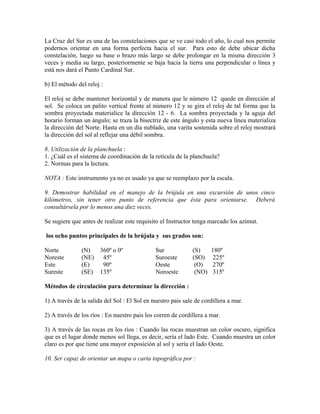

3. La Cruz del Sur es una de las constelaciones que se ve casi todo el año, lo cual nos permite
podernos orientar en una forma perfecta hacia el sur. Para esto de debe ubicar dicha
constelación, luego su base o brazo más largo se debe prolongar en la misma dirección 3
veces y media su largo, posteriormente se baja hacia la tierra una perpendicular o línea y
está nos dará el Punto Cardinal Sur.
b) El método del reloj :
El reloj se debe mantener horizontal y de manera que le número 12 quede en dirección al
sol. Se coloca un palito vertical frente al número 12 y se gira el reloj de tal forma que la
sombra proyectada materialice la dirección 12 - 6. La sombra proyectada y la aguja del
horario forman un ángulo; se traza la bisectriz de este ángulo y esta nueva línea materializa
la dirección del Norte. Hasta en un día nublado, una varita sostenida sobre el reloj mostrará
la dirección del sol al reflejar una débil sombra.
8. Utilización de la planchuela :
1. ¿Cuál es el sistema de coordinación de la retícula de la planchuela?
2. Normas para la lectura.
NOTA : Este instrumento ya no es usado ya que se reemplazo por la escala.
9. Demostrar habilidad en el manejo de la brújula en una excursión de unos cinco
kilómetros, sin tener otro punto de referencia que ésta para orientarse. Deberá
consultársela por lo menos una diez veces.
Se sugiere que antes de realizar este requisito el Instructor tenga marcado los azimut.
los ocho puntos principales de la brújula y sus grados son:
Norte (N) 360º o 0º Sur (S) 180º
Noreste (NE) 45º Suroeste (SO) 225º
Este (E) 90º Oeste (O) 270º
Sureste (SE) 135º Noroeste (NO) 315º
Métodos de circulación para determinar la dirección :
1) A través de la salida del Sol : El Sol en nuestro pais sale de cordillera a mar.
2) A través de los ríos : En nuestro pais los corren de cordillera a mar.
3) A través de las rocas en los ríos : Cuando las rocas muestran un color oscuro, significa
que es el lugar donde menos sol llega, es decir, sería el lado Este. Cuando muestra un color
claro es por que tiene una mayor exposición al sol y sería el lado Oeste.
10. Ser capaz de orientar un mapa o carta topográfica por :

4. a) El examen : Se estudia la configuración del terreno que lo rodea, observando aquellos
puntos resaltantes o accidentes del terreno que figuren en la carta y que se encuentran más
cerca; luego se situa en forma aproximada en la carta con respecto a ellos.
b) La Brújula : Se coloca la brújula sobre la carta y se hace girar el papel hasta que la
dirección de la aguja quede paralela a la dirección de las letras o bordes de la carta.
11. Explicar la escala y su uso
Es una regla impresa en la carta o mapa. Sirve para medir distancias.
12. Trazar un mapa topográfico de una zona despoblada de su propia localidad, usando
las informaciones que aprendió al elaborar mapas.
