2. Introducción a las WANs
• Una WAN es una red de comunicación de datos
que abarca una área geográfica extensa:
Región
Provincia
Estado
País
Continente
© 2004, Cisco Systems, Inc. All rights reserved.
2

3. Dispositivos de la WAN
• Generalmente involucran conexiones:
– seriales de bajo costo y baja velocidad
–ATM o fibra óptica, de alto costo y alta
velocidad
• Conectividad de tiempo completo o de
tiempo parcial
© 2004, Cisco Systems, Inc. All rights reserved.
3

4. Servicios WAN
© 2004, Cisco Systems, Inc. All rights reserved.
4

5. Encapsulationes de Enlaces de Datos
(Data Link Encapsulations)
© 2004, Cisco Systems, Inc. All rights reserved.
5

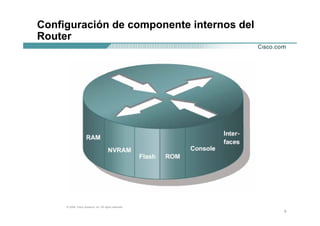

6. Configuración de componente internos del
Router
© 2004, Cisco Systems, Inc. All rights reserved.
6

7. Routers Conectados por Diversas tecnologías
WAN
© 2004, Cisco Systems, Inc. All rights reserved.
7

8. Determinación de la ruta
© 2004, Cisco Systems, Inc. All rights reserved.
8

9. Internetwork Routers
• Toda red internetwork debe incluir lo siguiente:
Direcciónamiento consistente de extremo a extremo
(Consistent end-to-end addressing )
Direcciones que representan la topología de la red
Selección de la mejor ruta
Ruteo estático o dinámico
Conmutación
© 2004, Cisco Systems, Inc. All rights reserved.
9

10. Conexiones en la Academia PUCP
• Todas las redes estarán conectadas con
enlaces seriales o ethernet.
• Los dispositivos que constituyen la nube
WAN se simulan mediante una conexión
back-to-back DTE-DCE de dos cables.
© 2004, Cisco Systems, Inc. All rights reserved.
10

11. Componentes internos del Router
© 2004, Cisco Systems, Inc. All rights reserved.
11

12. Componentes internos del Router
© 2004, Cisco Systems, Inc. All rights reserved.
12

13. Componentes internos del Router 2600
© 2004, Cisco Systems, Inc. All rights reserved.
13

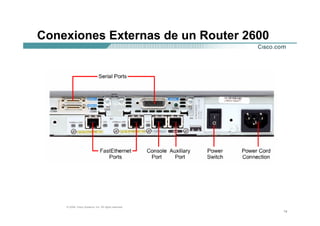

14. Conexiones Externas de un Router 2600
© 2004, Cisco Systems, Inc. All rights reserved.
14

15. Conexiones Externas de un Router 2600
© 2004, Cisco Systems, Inc. All rights reserved.
15

16. Terminal de Consola y su Conección
© 2004, Cisco Systems, Inc. All rights reserved.
16

17. Puerto Auxiliar y su conexión
mediante un modem
© 2004, Cisco Systems, Inc. All rights reserved.
17

18. Conexión del Puerto de Consola
1. Configurar la aplicación de emulación de terminal en la PC:
Puerto serial apropiado (Com1, Com2)
9600 baud
8 data bits
No parity
1 stop bit
No flow control
2. Conectar un cable rollover (conecto RJ-45 r) al router console
port.
3. Conectar el otro extremo al adaptador RJ-45 a DB-9
4. Conectar el conector DB-9 hembra a la PC.
© 2004, Cisco Systems, Inc. All rights reserved.
18

19. Conexiones de un Cisco 2600 por colores
© 2004, Cisco Systems, Inc. All rights reserved.
19

20. Tipos de WAN
© 2004, Cisco Systems, Inc. All rights reserved.
20

21. Conectores WAN Seriales del Router
© 2004, Cisco Systems, Inc. All rights reserved.
21

22. Conecxiones DCE Serial
© 2004, Cisco Systems, Inc. All rights reserved.
22

23. Laboratorio:
• WAN de tres routers
© 2004, Cisco Systems, Inc. All rights reserved.
23

24. Lista de materiales
• 3 routers con 2 puertos seriales y 1 puerto
ethernet
• 1 switch
• 3 PCs
• Cables y conectores LAN y WAN
© 2004, Cisco Systems, Inc. All rights reserved.
24

25. Topología y especificaciones
PC-M1
PC-A1 LAN A
tipoC
Tipo /30 LAN M
RA RM tipoC
Tipo /30 Tipo /30
RX
Para todos los
routers:
PuertoS0 enlaza con PuertoS1
PC-X1
Puerto S0 DTE
LAN X
tipoC
© 2004, Cisco Systems, Inc. All rights reserved.
