Diseño de LAN




Conmutación y conexión inalámbrica de LAN.
Capítulo 1
  © 2006 Cisco Systems, Inc. Todos los derechos reservados.   Información pública de Cisco   1
Objetivos

        Describir cómo una red jerárquica admite las
         necesidades de voz, video y datos de una pequeña y
         mediana empresa.

        Unir el switch Cisco correspondiente con cada capa
         del modelo de red jerárquico




    © 2006 Cisco Systems, Inc. Todos los derechos reservados.   Información pública de Cisco   2
Modelo de Red Jerárquico




   © 2006 Cisco Systems, Inc. Todos los derechos reservados.   Información pública de Cisco   3
Beneficios del modelo de red jerárquico




   © 2006 Cisco Systems, Inc. Todos los derechos reservados.   Información pública de Cisco   4
Principios clave del diseño de red jerárquica
 Diámetro de la red: Es el número de dispositivos que
  un paquete debe cruzar antes de alcanzar su destino.




 Menor diámetro menor latencia.
    © 2006 Cisco Systems, Inc. Todos los derechos reservados.   Información pública de Cisco   5
Principios clave del diseño de red jerárquica
 Agregado de ancho de banda: Combina varios enlaces
  paralelos entre dos switches en un enlace lógico.




 El agregado de enlaces permite que se combinen los enlaces de
  puerto de los switches múltiples a fin de lograr un rendimiento
  superior entre los switches
    © 2006 Cisco Systems, Inc. Todos los derechos reservados.   Información pública de Cisco   6
Principios clave del diseño de red jerárquica
 Redundancia: Es una parte de la creación de una red
  altamente disponible.




 Se pueden duplicar las conexiones de red entre los dispositivos o
 se pueden duplicar los propios dispositivos
    © 2006 Cisco Systems, Inc. Todos los derechos reservados.   Información pública de Cisco   7
Convergencia
   Es el proceso de combinación de las comunicaciones
    de datos con voz y video en una red de datos.




 Un beneficio de una red convergente es la existencia de
 sólo una red para administrar y menos costosa
   © 2006 Cisco Systems, Inc. Todos los derechos reservados.   Información pública de Cisco   8
Switch Cisco apropiado con cada capa del modelo
de red jerárquico
 Para seleccionar el switch apropiado para una capa en
  una red jerárquica, es necesario contar con
  especificaciones que detallen los flujos de tráfico objetivo,
  las comunidades de usuario, los servidores de datos y los
  servidores de almacenamiento de datos.


 El análisis de los diferentes orígenes del tráfico y su
  influencia en la red, permite realizar ajustes más exactos y
  actualizar la red para lograr el mejor rendimiento posible.


 Existen muchas herramientas de registro y análisis de flujo
  de tráfico. Ejm: Solarwinds Orion 8.1 NetFlow Analysis.
    © 2006 Cisco Systems, Inc. Todos los derechos reservados.   Información pública de Cisco   9
© 2006 Cisco Systems, Inc. Todos los derechos reservados.   Información pública de Cisco   10
© 2006 Cisco Systems, Inc. Todos los derechos reservados.   Información pública de Cisco   11
© 2006 Cisco Systems, Inc. Todos los derechos reservados.   Información pública de Cisco   12
Diagramas de topología




•Es una representación gráfica de la infraestructura de una red y muestra cómo se interconectan todos los switches.
•Muestra las rutas redundantes o todos los puertos agregados entre los switches que aportan resiliencia y rendimiento.
•Demuestra dónde y cuántos switches están en uso en su red, así como también identifica su configuración.
•Pueden contener información acerca de las densidades de los dispositivos y de las comunidades de usuarios.
•Identificar visualmente los potenciales cuellos de botella en un tráfico de red de manera que se pueda centrar la
recopilación de datos del análisis de tráfico en áreas en las que las mejoras pueden ejercer el impacto más significativo
en el rendimiento.

         © 2006 Cisco Systems, Inc. Todos los derechos reservados.   Información pública de Cisco                           13
Hacer coincidir el switch Cisco apropiado con cada
capa del modelo de red jerárquico




   © 2006 Cisco Systems, Inc. Todos los derechos reservados.   Información pública de Cisco   14
Switch Cisco apropiado con cada capa del modelo
de red jerárquico




   © 2006 Cisco Systems, Inc. Todos los derechos reservados.   Información pública de Cisco   15
Switch Cisco apropiado con cada capa del modelo
de red jerárquico




   © 2006 Cisco Systems, Inc. Todos los derechos reservados.   Información pública de Cisco   16

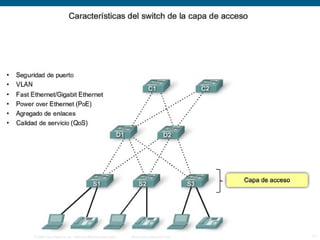

© 2006 Cisco Systems, Inc. Todos los derechos reservados.   Información pública de Cisco   17
© 2006 Cisco Systems, Inc. Todos los derechos reservados.   Información pública de Cisco   18
© 2006 Cisco Systems, Inc. Todos los derechos reservados.   Información pública de Cisco   19
Identificar los switches Cisco que se usan en
aplicaciones de PyME




 © 2006 Cisco Systems, Inc. Todos los derechos reservados.   Información pública de Cisco   20
Resumen
 El modelo de diseño jerárquico ofrece rendimiento,
  escalabilidad, facilidad de mantenimiento y facilidad de
  administración.
 El análisis de tráfico se usa para controlar el
  rendimiento de red.
 El modelo de diseño jerárquico está compuesto por 3
  capas:
        Acceso
        Distribución
        Núcleo
 Los switches que se eligen para cada capa deben
  cumplir las necesidades de cada capa jerárquica y las
  de la empresa.
  © 2006 Cisco Systems, Inc. Todos los derechos reservados.   Información pública de Cisco   21
© 2006 Cisco Systems, Inc. Todos los derechos reservados.   Información pública de Cisco   22
