Este documento describe los códigos utilizados para clasificar y designar rodamientos normalizados y no normalizados. Explica que los rodamientos normalizados siguen normas internacionales y tienen códigos de serie que indican el tipo de rodamiento y sus dimensiones. También cubre cómo los sufijos en los códigos básicos especifican el diámetro del agujero del rodamiento.

1. CÓDIGOS DE RODAMIENTOS

2. CLASIFICACIÓN DE RODAMIENTOSNORMALIZADOSRODAMIENTOSNO NORMALIZADOSRodamientos producidos por diseños de clientesSerie FAG 500000 (Números de dibujo)

3. CODIFICACIÓN23120EASK.M.C3SUFIJOSCÓDIGO BÁSICOGENERALMENTE CON CINCO NÚMEROS O LETRAS

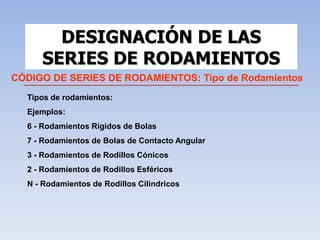

4. DESIGNACIÓN DE LASSERIES DE RODAMIENTOSCÓDIGO DE SERIES DE RODAMIENTOS: Tipo de RodamientosTipos de rodamientos:Ejemplos:6 - Rodamientos Rígidos de Bolas7 - Rodamientos de Bolas de Contacto Angular 3 - Rodamientos de Rodillos Cónicos2 - Rodamientos de Rodillos Esféricos N - Rodamientos de Rodillos Cilíndricos

5. DESIGNACIÓN DE LASSERIES DE RODAMIENTOS CÓDIGOS DE SERIES DE RODAMIENTOS: Código de series Diámetros & AnchosDimensiones de Rodamientos de acuerdo a ISO 15

6. RODAMIENTOS NORMALIZADOSSUS DIMENSIONES EXTERNAS ESTÁN DE ACUERDO A:NORMAS INTERNACIONALES.Ej. DIN625

7. EJEMPLOS BÁSICOS DE CÓDIGOS DE RODAMIENTOS Ejemplos de designación de códigos básicos de códigos series de rodamientos y agujero de rodamientos de acuerdo a DIN 623

8. CÓDIGO BÁSICOCÓDIGO DE AGUJEROPARA TODA REGLA EXISTEN EXCEPCIONES!!CUIDADO !CÓDIGO DE AGUJERO :00 - 10mm01 - 12mm02 - 15mm03 - 17mmEx.620000 = 10mm

9. CÓDIGO BÁSICOCÓDIGO DE AGUJERORODAMIENTOS CON CÓDIGO BÁSICO DE TRES DÍGITOS: Ex. 628 LECTURA DIRECTA Ø = 8mmRODAMIENTOS CON DIÁMETRO DE AGUJERO MAYOR QUE 480mm:Ex. 241/950 LECTURA DIRECTA Ø = 950mm

10. CÓDIGO BÁSICOCÓDIGO DE AGUJERORESUMIENDO :CÓDIGO: DIÁMETRO:3 a 9 3mm a 9mm00 1001 1202 1503 1704hasta X 596ENCIMA DE 96LECTURA DIRECTA :241/950
