Introducción al mundo
de
los rodamientos
Luis Ossandón Arauna
luis.ossandon@skf.com
Ingeniero de Aplicaciones
SKF Chilena S.A.I.C

3. 2021-10-27 ©SKF SKF [Group Six Sigma]
Slide 3

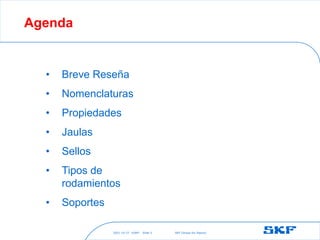

Agenda
• Breve Reseña
• Nomenclaturas
• Propiedades
• Jaulas
• Sellos
• Tipos de
rodamientos
• Soportes

4. 2021-10-27 ©SKF SKF [Group Six Sigma]
Slide 4
Reseña SKF
La revolución industrial dependió de un
componente muy poco reconocido, el
rodamiento. Tan importante es el
rodamiento en la industria de hoy que si
de pronto los quitáramos todos, la
industria quedaría literalmente detenida.
SKF fue fundada en 1907 por una
importante solución que dio a la industria
SVEN WINGQUIST al problema del
desalineamiento de los ejes. La
invención del rodamiento de bolas a
rotula fue sólo la primera. Posteriormente
desde la invención de los SRB (Rodillos
a rotula). SKF ha sido pionera en
investigación y desarrollo, con cerca de
2200 patentes.
Sven Wingquist

5. 2021-10-27 ©SKF SKF [Group Six Sigma]
Slide 5

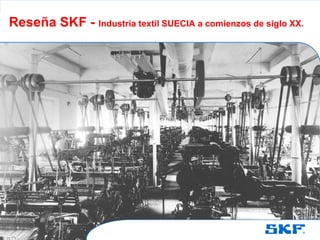

Reseña SKF - Industria textil SUECIA a comienzos de siglo XX.

6. 2021-10-27 ©SKF SKF [Group Six Sigma]
Slide 6
2021-10-27 ©SKF Slide 6
SKF Distributor College
Aggregate and Cement

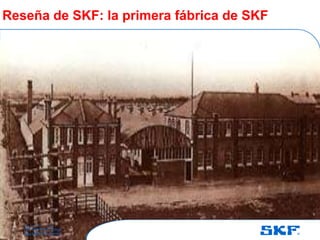

Reseña de SKF: la primera fábrica de SKF

7. 2021-10-27 ©SKF SKF [Group Six Sigma]
Slide 7
SKF hoy
40.000 trabajadores
Mas de 80 fabricas en el
mundo
150 Compañías en 70
países
7000 distribuidores
1 de cada 5 rodamientos es
SKF

8. 2021-10-27 ©SKF SKF [Group Six Sigma]
Slide 8
SKF ha estado proporcionando su experiencia y
tecnología a la mayoría de las industrias desde 1907
SKF hoy

9. 2021-10-27 ©SKF SKF [Group Six Sigma]
Slide 9

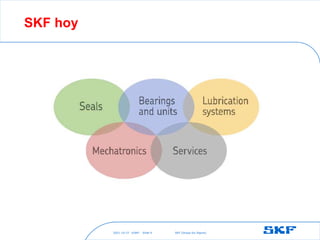

SKF hoy

10. 2021-10-27 ©SKF SKF [Group Six Sigma]
Slide 10

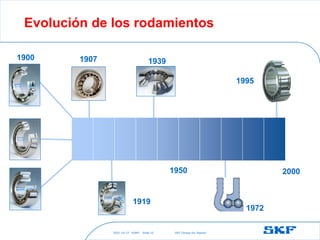

Evolución de los rodamientos
1900
1950 2000
1907
1919
1939
1972
1995

11. 2021-10-27 ©SKF SKF [Group Six Sigma]
Slide 11

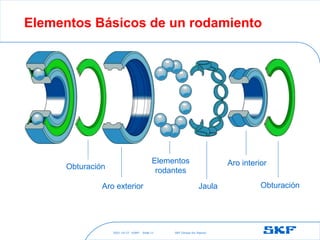

Elementos Básicos de un rodamiento
Aro interior
Elementos
rodantes
Jaula
Aro exterior
Obturación
Obturación

12. 2021-10-27 ©SKF SKF [Group Six Sigma]
Slide 12

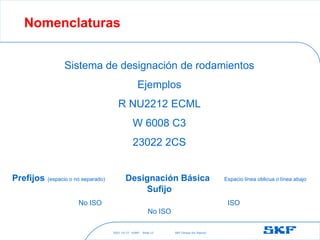

Nomenclaturas
Sistema de designación de rodamientos
Ejemplos
R NU2212 ECML
W 6008 C3
23022 2CS
Prefijos (espacio o no separado) Designación Básica Espacio línea oblicua o línea abajo
Sufijo
No ISO ISO
No ISO

13. 2021-10-27 ©SKF SKF [Group Six Sigma]
Slide 13

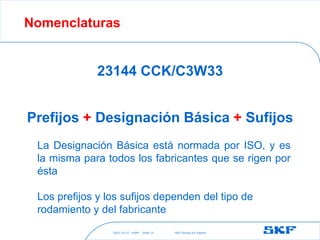

Prefijos + Designación Básica + Sufijos
La Designación Básica está normada por ISO, y es
la misma para todos los fabricantes que se rigen por
ésta
Los prefijos y los sufijos dependen del tipo de
rodamiento y del fabricante
23144 CCK/C3W33
Nomenclaturas

14. 2021-10-27 ©SKF SKF [Group Six Sigma]

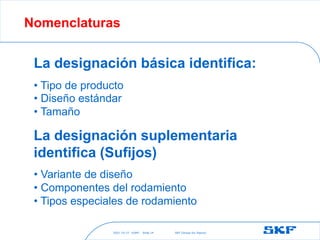

Slide 14
La designación básica identifica:
• Tipo de producto
• Diseño estándar
• Tamaño
La designación suplementaria
identifica (Sufijos)
• Variante de diseño
• Componentes del rodamiento
• Tipos especiales de rodamiento
Nomenclaturas

15. 2021-10-27 ©SKF SKF [Group Six Sigma]

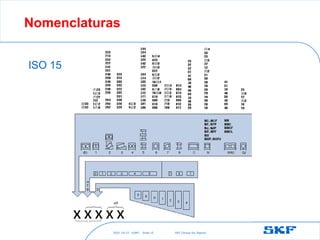

Slide 15
Nomenclaturas
ISO 15

16. 2021-10-27 ©SKF SKF [Group Six Sigma]
Slide 16

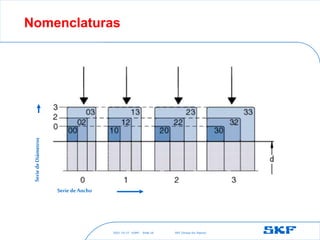

Serie deAncho
Nomenclaturas

17. 2021-10-27 ©SKF SKF [Group Six Sigma]
Slide 17

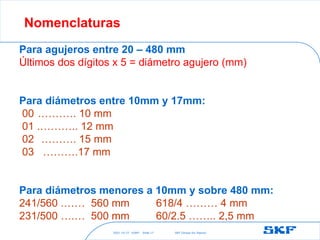

Para agujeros entre 20 – 480 mm
Últimos dos dígitos x 5 = diámetro agujero (mm)
Para diámetros entre 10mm y 17mm:
00 .………. 10 mm
01 .……….. 12 mm
02 ………. 15 mm
03 ……….17 mm
Para diámetros menores a 10mm y sobre 480 mm:
241/560 .…… 560 mm 618/4 ……… 4 mm
231/500 ….… 500 mm 60/2.5 …….. 2,5 mm
Nomenclaturas

18. 2021-10-27 ©SKF SKF [Group Six Sigma]

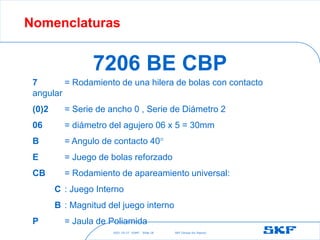

Slide 18
7206 BE CBP
7 = Rodamiento de una hilera de bolas con contacto
angular
(0)2 = Serie de ancho 0 , Serie de Diámetro 2
06 = diámetro del agujero 06 x 5 = 30mm
B = Angulo de contacto 40°
E = Juego de bolas reforzado
CB = Rodamiento de apareamiento universal:
C : Juego Interno
B : Magnitud del juego interno
P = Jaula de Poliamida
Nomenclaturas

19. 2021-10-27 ©SKF SKF [Group Six Sigma]

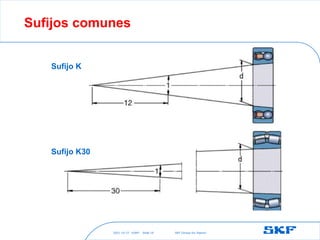

Slide 19
Sufijos comunes
Sufijo K
Sufijo K30

20. 2021-10-27 ©SKF SKF [Group Six Sigma]
Slide 20
Juego Radial Interno
Clearance range
C1 JRI menor que C2
C2 JRI menor que Normal
C3 JRI mayor que Normal
C4 JRI mayor que C3
C5 JRI mayor que C4 Calor
Reducción de JRI
Expansión
Compresión
Frío

21. 2021-10-27 ©SKF SKF [Group Six Sigma]

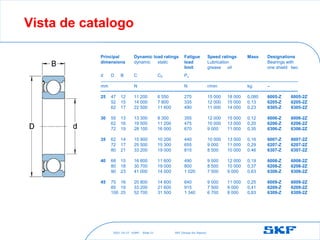

Slide 21
Principal Dynamic load ratings Fatigue Speed ratings Mass Designations
dimensions dynamic static load Lubrication Bearings with
limit grease oil one shield two
d D B C C0 Pu
mm N N r/min kg –
25 47 12 11 200 6 550 275 15 000 18 000 0,080 6005-Z 6005-2Z
52 15 14 000 7 800 335 12 000 15 000 0,13 6205-Z 6205-2Z
62 17 22 500 11 600 490 11 000 14 000 0,23 6305-Z 6305-2Z
30 55 13 13 300 8 300 355 12 000 15 000 0,12 6006-Z 6006-2Z
62 16 19 500 11 200 475 10 000 13 000 0,20 6206-Z 6206-2Z
72 19 28 100 16 000 670 9 000 11 000 0,35 6306-Z 6306-2Z
35 62 14 15 900 10 200 440 10 000 13 000 0,16 6007-Z 6007-2Z
72 17 25 500 15 300 655 9 000 11 000 0,29 6207-Z 6207-2Z
80 21 33 200 19 000 815 8 500 10 000 0.46 6307-Z 6307-2Z
40 68 15 16 800 11 600 490 9 500 12 000 0,19 6008-Z 6008-2Z
80 18 30 700 19 000 800 8 500 10 000 0,37 6208-Z 6208-2Z
90 23 41 000 14 000 1 020 7 500 9 000 0,63 6308-Z 6308-2Z
45 75 16 20 800 14 600 640 9 000 11 000 0,25 6009-Z 6009-2Z
85 19 33 200 21 600 915 7 500 9 000 0,41 6209-Z 6209-2Z
100 25 52 700 31 500 1 340 6 700 8 000 0,83 6309-Z 6309-2Z
Vista de catalogo

22. 2021-10-27 ©SKF SKF [Group Six Sigma]

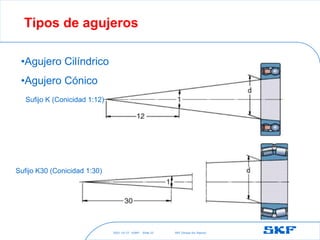

Slide 22
Tipos de agujeros
Sufijo K (Conicidad 1:12)
Sufijo K30 (Conicidad 1:30)
•Agujero Cilíndrico
•Agujero Cónico

23. 2021-10-27 ©SKF SKF [Group Six Sigma]
Slide 23

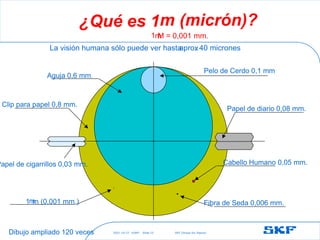

¿Qué es 1m (micrón)?
1m
M = 0,001 mm.
La visión humana sólo puede ver hasta
aprox
. 40 micrones
Pelo de Cerdo 0,1 mm
Aguja 0,6 mm.
Clip para papel 0,8 mm.
Papel de cigarrillos 0,03 mm.
Papel de diario 0,08 mm.
Cabello Humano 0,05 mm.
Fibra de Seda 0,006 mm.
1m
m (0,001 mm.)
Dibujo ampliado 120 veces

24. 2021-10-27 ©SKF SKF [Group Six Sigma]
Slide 24

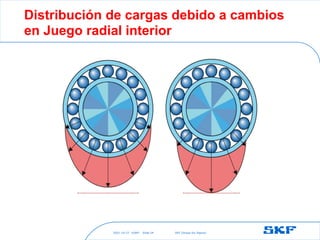

Distribución de cargas debido a cambios
en Juego radial interior

25. 2021-10-27 ©SKF SKF [Group Six Sigma]

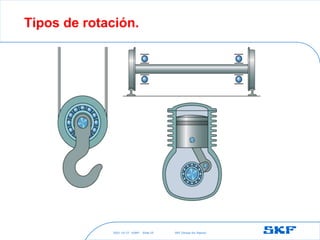

Slide 25
Tipos de rotación.

26. 2021-10-27 ©SKF SKF [Group Six Sigma]
Slide 26

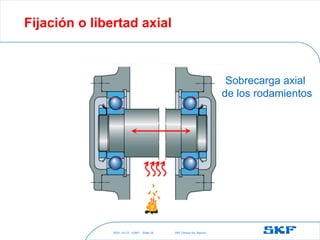

Fijación o libertad axial
Sobrecarga axial
de los rodamientos

27. 2021-10-27 ©SKF SKF [Group Six Sigma]
Slide 27

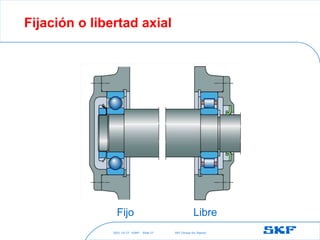

Fijación o libertad axial
Fijo Libre

28. 2021-10-27 ©SKF SKF [Group Six Sigma]
Slide 28
Fijación o libertad axial
Fijo Libre

29. 2021-10-27 ©SKF SKF [Group Six Sigma]
Slide 29

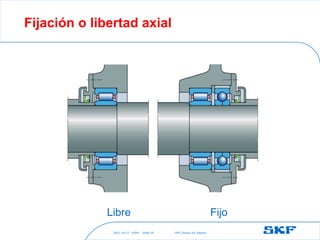

Fijación o libertad axial
Libre Fijo

30. 2021-10-27 ©SKF SKF [Group Six Sigma]
Slide 30
Fijación o libertad axial
Fijación cruzada

31. 2021-10-27 ©SKF SKF [Group Six Sigma]

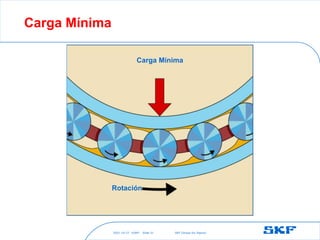

Slide 31
Carga Mínima
Carga Mínima
Rotación

32. 2021-10-27 ©SKF SKF [Group Six Sigma]
Slide 32
Clase Temperatura de
operación
Dureza
HRC
SN
S0
S1
S2
S3
S4
hasta 120 °C 59 to 63
hasta 150 °C
hasta 200 °C
hasta 250 °C
hasta 300 °C
hasta 350 °C
58 to 62
57 to 61
56 to 60
54 to 58
50 to 54
SKF Reliability Maintenance Institute
Clasificación de estabilidad dimensional

33. 2021-10-27 ©SKF SKF [Group Six Sigma]
Slide 33

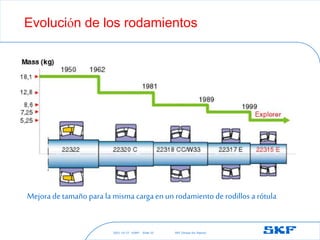

Evolución de los rodamientos
Mejora detamaño para la misma cargaen un rodamiento de rodillos a rótula

34. 2021-10-27 ©SKF SKF [Group Six Sigma]
Slide 34

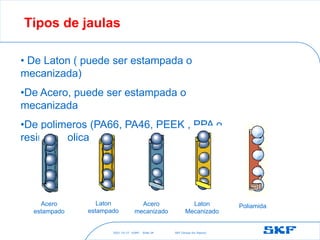

Tipos de jaulas
• De Laton ( puede ser estampada o
mecanizada)
•De Acero, puede ser estampada o
mecanizada
•De polimeros (PA66, PA46, PEEK , PPA o
resina fenolica)
Acero
estampado
Laton
estampado
Acero
mecanizado
Laton
Mecanizado
Poliamida

35. 2021-10-27 ©SKF SKF [Group Six Sigma]
Slide 35

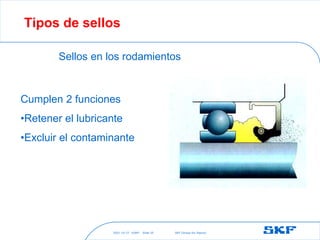

Tipos de sellos
Sellos en los rodamientos
Cumplen 2 funciones
•Retener el lubricante
•Excluir el contaminante

36. 2021-10-27 ©SKF SKF [Group Six Sigma]

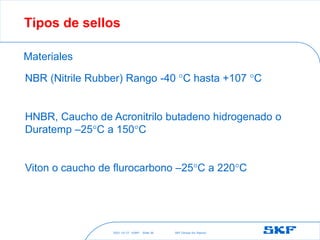

Slide 36
Tipos de sellos
Materiales
NBR (Nitrile Rubber) Rango -40 °C hasta +107 °C
HNBR, Caucho de Acronitrilo butadeno hidrogenado o
Duratemp –25°C a 150°C
Viton o caucho de flurocarbono –25°C a 220°C

37. 2021-10-27 ©SKF SKF [Group Six Sigma]
Slide 37

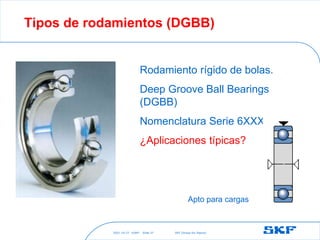

Tipos de rodamientos (DGBB)
Rodamiento rígido de bolas.
Deep Groove Ball Bearings
(DGBB)
Nomenclatura Serie 6XXX
¿Aplicaciones típicas?
Apto para cargas

38. 2021-10-27 ©SKF SKF [Group Six Sigma]

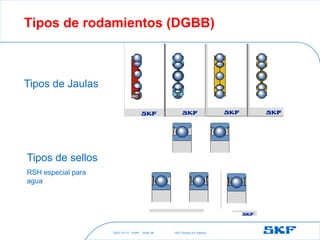

Slide 38
Tipos de rodamientos (DGBB)
Tipos de Jaulas
Tipos de sellos
RSH especial para
agua

39. 2021-10-27 ©SKF SKF [Group Six Sigma]
Slide 39

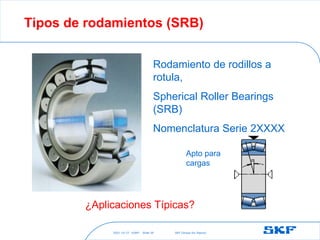

Tipos de rodamientos (SRB)
Rodamiento de rodillos a
rotula,
Spherical Roller Bearings
(SRB)
Nomenclatura Serie 2XXXX
Apto para
cargas
¿Aplicaciones Típicas?

40. 2021-10-27 ©SKF SKF [Group Six Sigma]
Slide 40

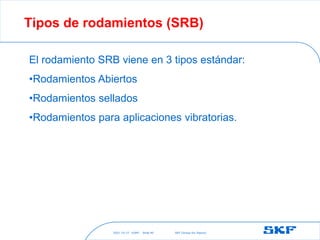

Tipos de rodamientos (SRB)
El rodamiento SRB viene en 3 tipos estándar:
•Rodamientos Abiertos
•Rodamientos sellados
•Rodamientos para aplicaciones vibratorias.

41. 2021-10-27 ©SKF SKF [Group Six Sigma]
Slide 41

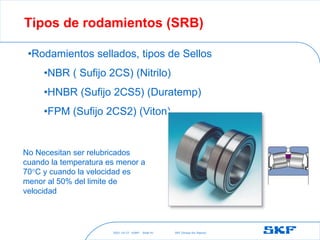

Tipos de rodamientos (SRB)
•Rodamientos sellados, tipos de Sellos
•NBR ( Sufijo 2CS) (Nitrilo)
•HNBR (Sufijo 2CS5) (Duratemp)
•FPM (Sufijo 2CS2) (Viton)
No Necesitan ser relubricados
cuando la temperatura es menor a
70°C y cuando la velocidad es
menor al 50% del limite de
velocidad

42. 2021-10-27 ©SKF SKF [Group Six Sigma]
Slide 42
Tipos de rodamientos (SRB)

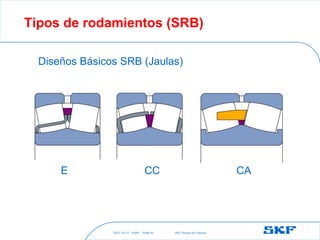

Diseños Básicos SRB (Jaulas)
E CC CA

43. 2021-10-27 ©SKF SKF [Group Six Sigma]
Slide 43

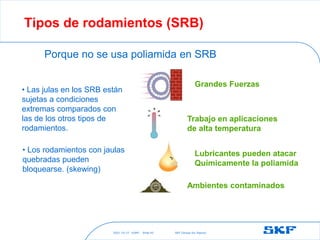

Tipos de rodamientos (SRB)
Grandes Fuerzas
Trabajo en aplicaciones
de alta temperatura
Lubricantes pueden atacar
Químicamente la poliamida
Ambientes contaminados
Porque no se usa poliamida en SRB
• Las julas en los SRB están
sujetas a condiciones
extremas comparados con
las de los otros tipos de
rodamientos.
• Los rodamientos con jaulas
quebradas pueden
bloquearse. (skewing)

44. 2021-10-27 ©SKF SKF [Group Six Sigma]
Slide 44
Tipos de rodamientos (SRB)
Rodamientos para aplicaciones vibratorias.
E/VA405 EJA/VA405 CCJA/VA405

45. 2021-10-27 ©SKF SKF [Group Six Sigma]
Slide 45
Tipos de rodamientos (CRB)
Rodamiento de rodillos
cilíndricos
Cilindrical Roller Bearings
(CRB)
Nomenclatura NUXXXX,
NJXXXX, NXXXX,
NUPXXXX.
Otras designaciones,
rodamientos llenos de
rodillos NCF yNJG
¿Aplicaciones Típicas?

46. 2021-10-27 ©SKF SKF [Group Six Sigma]

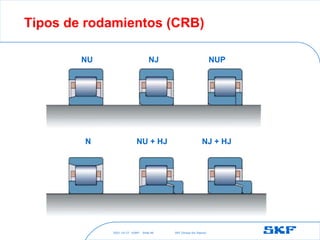

Slide 46
Tipos de rodamientos (CRB)
NU NJ NUP
N NU + HJ NJ + HJ

47. 2021-10-27 ©SKF SKF [Group Six Sigma]
Slide 47

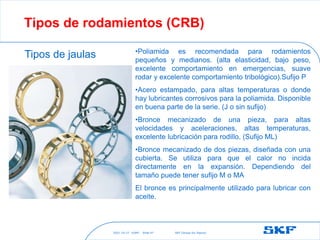

Tipos de rodamientos (CRB)
Tipos de jaulas •Poliamida es recomendada para rodamientos
pequeños y medianos. (alta elasticidad, bajo peso,
excelente comportamiento en emergencias, suave
rodar y excelente comportamiento tribológico).Sufijo P
•Acero estampado, para altas temperaturas o donde
hay lubricantes corrosivos para la poliamida. Disponible
en buena parte de la serie. (J o sin sufijo)
•Bronce mecanizado de una pieza, para altas
velocidades y aceleraciones, altas temperaturas,
excelente lubricación para rodillo. (Sufijo ML)
•Bronce mecanizado de dos piezas, diseñada con una
cubierta. Se utiliza para que el calor no incida
directamente en la expansión. Dependiendo del
tamaño puede tener sufijo M o MA
El bronce es principalmente utilizado para lubricar con
aceite.

48. 2021-10-27 ©SKF SKF [Group Six Sigma]

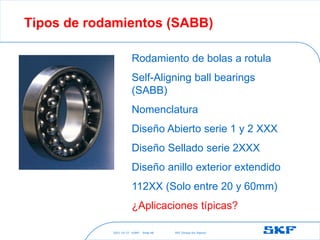

Slide 48
Tipos de rodamientos (SABB)
Rodamiento de bolas a rotula
Self-Aligning ball bearings
(SABB)
Nomenclatura
Diseño Abierto serie 1 y 2 XXX
Diseño Sellado serie 2XXX
Diseño anillo exterior extendido
112XX (Solo entre 20 y 60mm)
¿Aplicaciones típicas?

49. 2021-10-27 ©SKF SKF [Group Six Sigma]
Slide 49
Tipos de rodamientos (SABB)
El rodamiento sellado viene
solamente en nitrilo con una
placa interior de acero y va
acompañado del sufijo 2RS1

50. 2021-10-27 ©SKF SKF [Group Six Sigma]

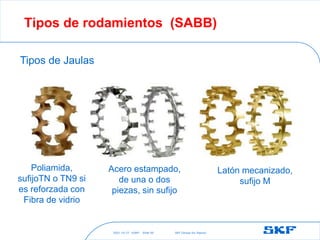

Slide 50
Tipos de rodamientos (SABB)
Tipos de Jaulas
Poliamida,
sufijoTN o TN9 si
es reforzada con
Fibra de vidrio
Acero estampado,
de una o dos
piezas, sin sufijo
Latón mecanizado,
sufijo M

51. 2021-10-27 ©SKF SKF [Group Six Sigma]
Slide 51

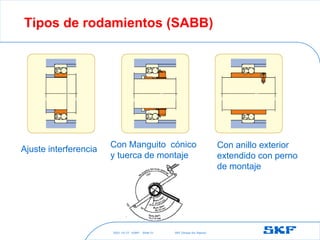

Tipos de rodamientos (SABB)
Ajuste interferencia
Con Manguito cónico
y tuerca de montaje
Con anillo exterior
extendido con perno
de montaje

52. 2021-10-27 ©SKF SKF [Group Six Sigma]
Slide 52

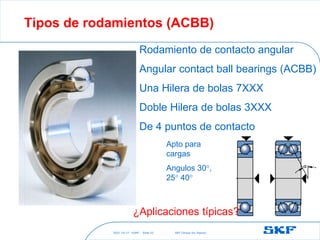

Tipos de rodamientos (ACBB)
Rodamiento de contacto angular
Angular contact ball bearings (ACBB)
Una Hilera de bolas 7XXX
Doble Hilera de bolas 3XXX
De 4 puntos de contacto
Apto para
cargas
Angulos 30°,
25° 40°
¿Aplicaciones típicas?

53. 2021-10-27 ©SKF SKF [Group Six Sigma]

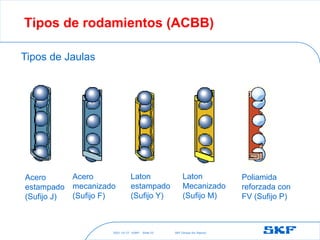

Slide 53
Tipos de rodamientos (ACBB)
Acero
estampado
(Sufijo J)
Laton
estampado
(Sufijo Y)
Acero
mecanizado
(Sufijo F)
Laton
Mecanizado
(Sufijo M)
Tipos de Jaulas
Poliamida
reforzada con
FV (Sufijo P)

54. 2021-10-27 ©SKF SKF [Group Six Sigma]
Slide 54

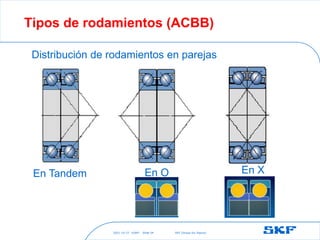

Tipos de rodamientos (ACBB)
Distribución de rodamientos en parejas
En Tandem En O En X

55. 2021-10-27 ©SKF SKF [Group Six Sigma]

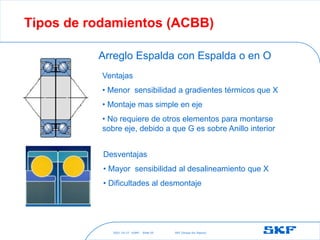

Slide 55
Tipos de rodamientos (ACBB)
Ventajas
• Menor sensibilidad a gradientes térmicos que X
• Montaje mas simple en eje
• No requiere de otros elementos para montarse
sobre eje, debido a que G es sobre Anillo interior
Arreglo Espalda con Espalda o en O
Desventajas
• Mayor sensibilidad al desalineamiento que X
• Dificultades al desmontaje

56. 2021-10-27 ©SKF SKF [Group Six Sigma]
Slide 56

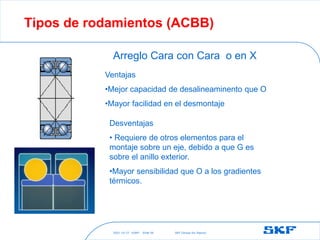

Tipos de rodamientos (ACBB)
Arreglo Cara con Cara o en X
Ventajas
•Mejor capacidad de desalineaminento que O
•Mayor facilidad en el desmontaje
Desventajas
• Requiere de otros elementos para el
montaje sobre un eje, debido a que G es
sobre el anillo exterior.
•Mayor sensibilidad que O a los gradientes
térmicos.

57. 2021-10-27 ©SKF SKF [Group Six Sigma]
Slide 57

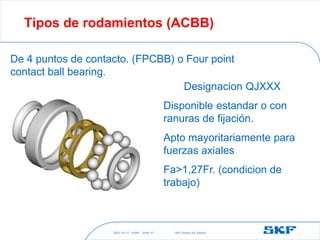

Tipos de rodamientos (ACBB)
De 4 puntos de contacto. (FPCBB) o Four point
contact ball bearing.
Designacion QJXXX
Disponible estandar o con
ranuras de fijación.
Apto mayoritariamente para
fuerzas axiales
Fa>1,27Fr. (condicion de
trabajo)

58. 2021-10-27 ©SKF SKF [Group Six Sigma]

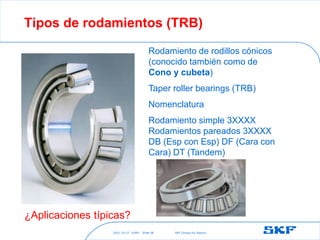

Slide 58
Tipos de rodamientos (TRB)
Rodamiento de rodillos cónicos
(conocido también como de
Cono y cubeta)
Taper roller bearings (TRB)
Nomenclatura
Rodamiento simple 3XXXX
Rodamientos pareados 3XXXX
DB (Esp con Esp) DF (Cara con
Cara) DT (Tandem)
¿Aplicaciones típicas?

59. 2021-10-27 ©SKF SKF [Group Six Sigma]

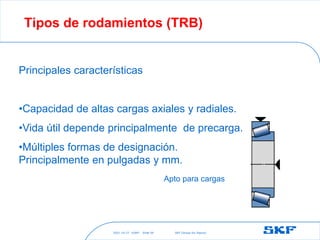

Slide 59
Tipos de rodamientos (TRB)
Apto para cargas
Principales características
•Capacidad de altas cargas axiales y radiales.
•Vida útil depende principalmente de precarga.
•Múltiples formas de designación.
Principalmente en pulgadas y mm.

60. 2021-10-27 ©SKF SKF [Group Six Sigma]
Slide 60
Tipos de rodamientos (TRB)
Tipos de jaula
Estampada de acero sin sufijo o con sufijo J1 o J2
De poliamida reforzada con fibra de vidrio con sufijo TN9
Aplicaciones comunes.
Ruedas de trenes y camiones.
Cajas de engranajes.

61. 2021-10-27 ©SKF SKF [Group Six Sigma]
Slide 61
Tipos de rodamientos (CARB)
Rodamiento CARB
Compact aligned Roller
Bearings (CARB)
Nomenclatura CXXXX
Virtudes:
Desplazamiento axial, Acepta
desalineamiento, fuerte en
cargas radiales, diseño
compacto.
¿Aplicaciones típicas?

62. 2021-10-27 ©SKF SKF [Group Six Sigma]
Slide 62

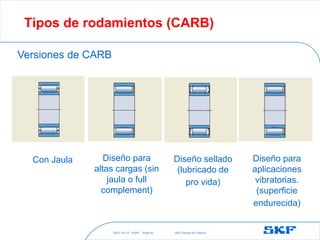

Tipos de rodamientos (CARB)
Versiones de CARB
Con Jaula Diseño para
altas cargas (sin
jaula o full
complement)
Diseño sellado
(lubricado de
pro vida)
Diseño para
aplicaciones
vibratorias.
(superficie
endurecida)

63. 2021-10-27 ©SKF SKF [Group Six Sigma]

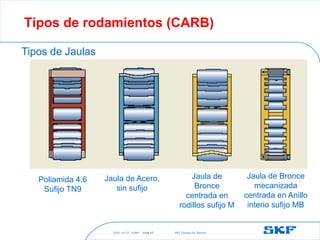

Slide 63
Tipos de rodamientos (CARB)
Poliamida 4.6
Sufijo TN9
Jaula de Acero,
sin sufijo
Jaula de
Bronce
centrada en
rodillos sufijo M
Jaula de Bronce
mecanizada
centrada en Anillo
interio sufijo MB
Tipos de Jaulas

64. 2021-10-27 ©SKF SKF [Group Six Sigma]
Slide 64

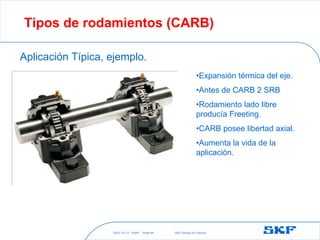

Tipos de rodamientos (CARB)
Aplicación Típica, ejemplo.
•Expansión térmica del eje.
•Antes de CARB 2 SRB
•Rodamiento lado libre
producía Freeting.
•CARB posee libertad axial.
•Aumenta la vida de la
aplicación.

65. 2021-10-27 ©SKF SKF [Group Six Sigma]
Slide 65

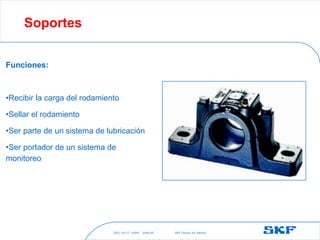

Soportes
Funciones:
•Recibir la carga del rodamiento
•Sellar el rodamiento
•Ser parte de un sistema de lubricación
•Ser portador de un sistema de
monitoreo

66. 2021-10-27 ©SKF SKF [Group Six Sigma]
Slide 66
Soportes
SNL
SAF
ConCentra Roller Brg
Unit
SONL 7225(00)

67. 2021-10-27 ©SKF SKF [Group Six Sigma]
Slide 67
Preguntas??
