1. ENSAYOS CON EL
PÉNDULO CHARPY
CIENCIAS DE MATERIALES
22 DE OCTUBRE DE 2017
UR
YOUSSEF BELMALEM

2. Contenido
Objetivo de la práctica. ............................................................................................................. 2
Material empleado.................................................................................................................... 2
Ensayo. ...................................................................................................................................... 3
Tracción por choque.............................................................................................................. 3
Flexión dinámica de impacto Charpy.................................................................................... 3
ENSAYO DE CHISPA. .................................................................................................................. 5

3. Objetivo de la práctica.
En esta práctica realizaremos el ensayo de flexión por impacto mediante el péndulo
Charpy para poder ver algunas propiedades de un metal mediante su comportamiento
tensión-deformación. También estudiaremos el ensayo de fluencia.
Material empleado.
Para la realización del ensayo, utilizaremos lo siguiente:
1. Probeta cilíndrica de acero F115 C45. ( hipoeutectoide)
 L0 = 77,2 mm
 = 5,7 mm
 Roscada.
2. Probeta tipo Charpy con entalla en u:
 S = 10 x 10 mm2
.
 L0 = 55 mm.
3. Calibre.
4. Máquina de ensayo (Péndulo tipo Satec.)

4. Ensayo.
Tracción por choque.
El primer ensayo que vamos a realizar es el de tracción por choque, mediante el péndulo
Charpy. Para ello colocaremos la probeta cilíndrica longitudinalmente sobre los apoyos
del péndulo y dejaremos caer este desde una altura determinada por la energía que
proporcionaremos para el impacto, de manera que al dejar caer el péndulo, la probeta,
sujetada en uno de los extremos del péndulo, fallara por rotura a tracción. De este modo
podremos determinar su alargamiento.
| |
⁄
Flexión dinámica de impacto Charpy.
Para este ensayo, será necesario colocar una probeta, simplemente apoyada sobre la
mesa de máquina y de forma que la entalladura se encuentre en el lado opuesto al que
recibe el impacto.
Para su rotura, en este caso por impacto del péndulo mientras este desciende, sobre la
parte trasera de la entalla, se determinó primero cual era la energía de impacto que
íbamos a impartir sobre la probeta y se calibro la altura del péndulo, antes de dejarlo
caer, en función de esta energía.
En este ensayo, podemos obtener tres tipos de resultados:
1) ( )
( )
2) ( )
( )

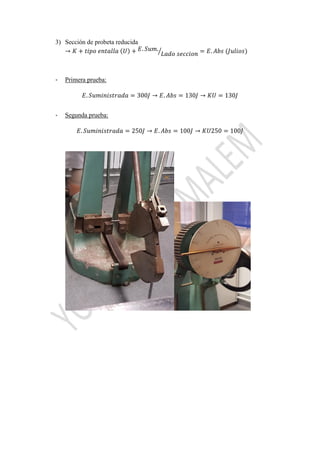

5. 3) Sección de probeta reducida
( ) ⁄ ( )
- Primera prueba:
- Segunda prueba:

6. ENSAYO DE CHISPA.
Este tipo de ensayo sirve para reconocer aproximadamente el tipo de acero que tengo.
Consiste en comparar dos probetas de metal no identificado con muestras de aceros
comerciales tabulados por medio de tablas como del gráfico.
En nuestro caso tenemos 2 probetas, F-521 y F-115 y por medio de las tablas del
gráfico podemos identificarlas como, F-521 (FC) y F-115 (TM).
Una vez encontrados los aceros comerciales correspondientes nos dirigimos a la
máquina de chispa para realizar el ensayo, la finalidad es comparar las chispas de los
aceros comerciales de nuestras dos probetas.
En la siguiente imagen comprobamos la longitud de la chispa producid, de forma visual,
y la comparamos con una ya conocida.
