1. Practica 4- Ensayo Charpy de tracción y
de flexión dinamica.
El ensayo de traccion estatico nos da valores correctos de ductilidad de un material, no
resulta preciso para determinar su grado de tenacidad o fragilidad, en condiciones
variables de trabajo.
Los ensayos de choque determinan,pues, la fragilidad o capacidad de un material a
absorber cargas instantaneas, por el trabajo necesario para introducir la fractura de la
probeta de un solo choque, el que se refiere a la unidad de area, para obtener lo que
se denomina resiliencia o tenacidad a la entalla , la cual se mide de la siguiente
manera:
Diremos que el objeto del ensayo de choque es el comprobar si una maquina o
estructura fallara por fragilidad. El ensayo que vamos a utilizar en esta practica para
medir la resilienciaes un ensayo de flexion por choque con el metodo charpy utilizando
un pendulo tipo SATEC para ello . Este pendulo en su movimiento descendente
aplicara la energia de ensayo necesaria.
Los objetivos de la practica son los siguientes:
Realizar un ensayo de flexion por impacto o choque con el pendulo charpy
para poder caracterizar las propiedades mecanicas de un metal mediante su
comportambiento tensión-deformación.
Familiarizarse con el empleo de estas tecnicas la normativa existente para
los ensayos, las unidades de medida, los valores caracteristicos y la
nomenclatura asociada a los resultados

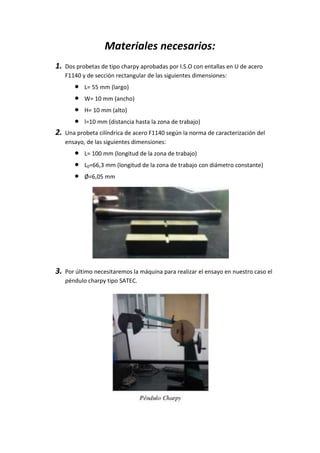

2. Materiales necesarios:
1.
Dos probetas de tipo charpy aprobadas por I.S.O con entallas en U de acero
F1140 y de sección rectangular de las siguientes dimensiones:
L= 55 mm (largo)
W= 10 mm (ancho)
H= 10 mm (alto)
l=10 mm (distancia hasta la zona de trabajo)
2.
Una probeta cilíndrica de acero F1140 según la norma de caracterización del
ensayo, de las siguientes dimensiones:
L= 100 mm (longitud de la zona de trabajo)
L0=66,3 mm (longitud de la zona de trabajo con diámetro constante)
Ø=6,05 mm
3.
Por último necesitaremos la máquina para realizar el ensayo en nuestro caso el
péndulo charpy tipo SATEC.

3. Desarrollo de la practica
Lo primero que haremos será preparar el péndulo para colocar posteriormente la
probeta y poder realizar el ensayo, para ello se eleva el péndulo y se ajusta a la altura
seleccionada para después ser liberado.
Una vez tenemos el péndulo listo se coloca la probeta sobre los apoyos y de forma que
la entalla quede en la parte posterior a la cara que va a ser golpeada y en cuanto esté
bien puesta , se suelta el péndulo. Este chocara con la probeta y se producirá la rotura
en la muestra permitiéndonos medir los datos obtenidos.
A continuación se realizan los cálculos con los datos que hemos obtenido del ensayo y
se vuelve a realizar el ensayo con el resto de probetas.
En el caso de la probeta cilíndrica la colocación es distinta pero la ejecución es
exactamente la misma. La probeta tiene en sus extremos una zona roscada la cual se
rosca al péndulo y a una pieza cilíndrica mas grande la cual hace que se produzca esa
rotura . la colocación quedaría tal y como aparece en la siguiente imagen.

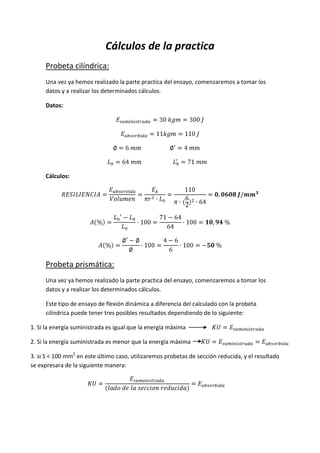

4. Cálculos de la practica
Probeta cilíndrica:
Una vez ya hemos realizado la parte practica del ensayo, comenzaremos a tomar los
datos y a realizar los determinados cálculos.
Datos:
Cálculos:
Probeta prismática:
Una vez ya hemos realizado la parte practica del ensayo, comenzaremos a tomar los
datos y a realizar los determinados cálculos.
Este tipo de ensayo de flexión dinámica a diferencia del calculado con la probeta
cilíndrica puede tener tres posibles resultados dependiendo de lo siguiente:
1. Si la energía suministrada es igual que la energía máxima
2. Si la energía suministrada es menor que la energía máxima
3. si S < 100 mm2 en este último caso, utilizaremos probetas de sección reducida, y el resultado
se expresara de la siguiente manera:

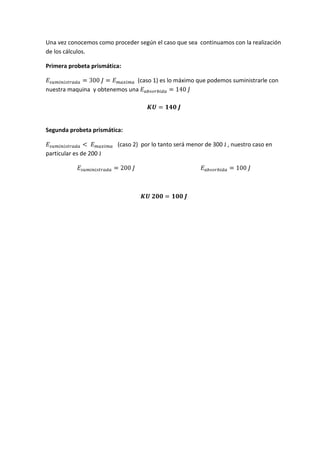

5. Una vez conocemos como proceder según el caso que sea continuamos con la realización
de los cálculos.
Primera probeta prismática:
(caso 1) es lo máximo que podemos suministrarle con
nuestra maquina y obtenemos una
Segunda probeta prismática:
(caso 2) por lo tanto será menor de 300 J , nuestro caso en
particular es de 200 J
