Un cilindro es un envase diseñado para contener gases comprimidos o licuados que se producen y prueban según estándares como los del DOT. Existen diferentes clases de cilindros como los de acero de alto carbono, acero tratado o aluminio. Un cilindro tiene partes como el cuello protector, aro base, válvula y cuerpo. Los accesorios incluyen válvulas, reguladores de presión y manómetros.

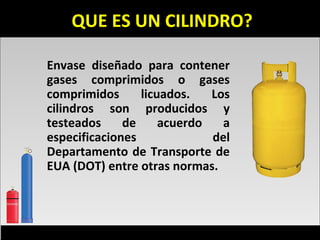

2. QUE ES UN CILINDRO?
Envase diseñado para contener
gases comprimidos o gases
comprimidos licuados. Los
cilindros son producidos y
testeados de acuerdo a
especificaciones del
Departamento de Transporte de
EUA (DOT) entre otras normas.

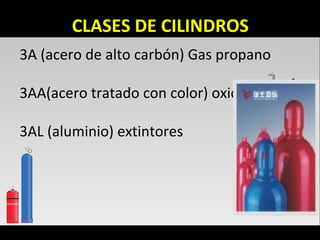

3. CLASES DE CILINDROS
3A (acero de alto carbón) Gas propano
3AA(acero tratado con color) oxicorte
3AL (aluminio) extintores

4. PARTES Y ACCESORIOS DE UNPARTES Y ACCESORIOS DE UN
CILINDROCILINDRO

5. Cuello protector
Su altura debe ser suficiente
para que cuando se
Almacenen
Cilindros superpuestos, el
fondo
Del Cilindro superior quede a
una distancia no menor de 10
mm de la válvula en posición
abierta del cilindro inferior. El
cuello debe encerrar un
ángulo de 270° ± 15° y en la
parte inferior Deben Hacerse
perforaciones semicirculares,
rectangulares, cuadradas,
etc.,
con un área mínima
equivalente a 170 mm2,
colocados en los tercios del
desarrollo.
Aro base
Válvula de apertura
Cuerpo del cilindro

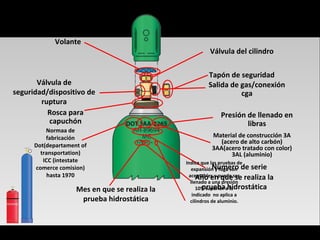

7. Válvula del cilindro
Volante
Salida de gas/conexión
cga
Válvula de
seguridad/dispositivo de
ruptura
Tapón de seguridad
Rosca para
capuchón
Normaa de
fabricación
Dot(departament of
transportation)
ICC (intestate
comerce comision)
hasta 1970
Material de construcción 3A
(acero de alto carbón)
3AA(acero tratado con color)
3AL (aluminio)
Presión de llenado en
libras
Numero de serie
Mes en que se realiza la
prueba hidrostática
Año en que se realiza la
prueba hidrostática
Indica que las pruebas de
expansión y fuga son
aceptables y puede ser
llenado a una presión
10% superior a lo
indicado no aplica a
cilindros de aluminio.

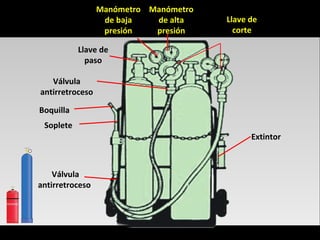

8. Llave de
corte
Manómetro
de alta
presión
Manómetro
de baja
presión
Llave de
paso
Válvula
antirretroceso
Boquilla
Soplete
Válvula
antirretroceso
Extintor

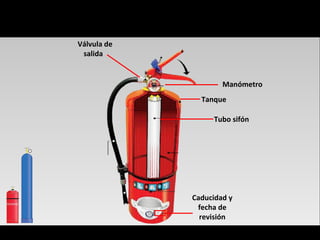

9. Tubo sifón
Tanque
Manómetro
Válvula de
salida
Caducidad y
fecha de
revisión

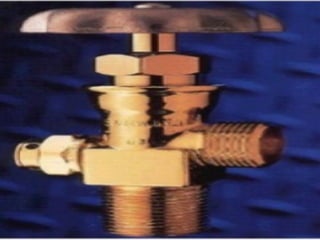

10. ACCESORIOS
VALVULAS
•Las válvulas de los cilindros son dispositivos que permiten el
rellenado y vaciado con seguridad
•De igual modo estas válvulas son un medio eficiente y seguro
de inyección del flujo de gas dentro de un sistema
•No están hechas para controlar la presión
•Las válvulas están hechas normalmente en forma de ángulo
recto, que permite colocarle un tapón de seguridad.

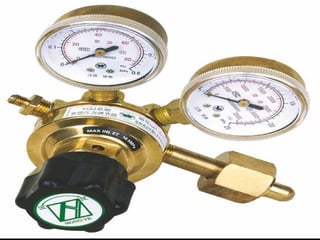

11. REGULADOR DE PRESION
• Un regulador de presión, es un dispositivo
mecánico que permite disminuir la elevada
presión del gas en el cilindro, hasta la presión
de trabajo escogida y mantenerla constante.
• Cada regulador esta diseñado para un rango
de presiones determinado y para un tipo de
gas especifico. Es importante hacer la
selección del equipo adecuado para cada
aplicación.

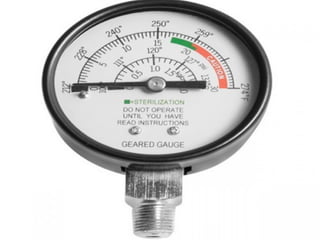

12. MANOMETROS
• Los manómetros indican la presión a través de
un sencillo mecanismo de fuelle y relojería.
• Los reguladores de presión normalmente
cuentan con dos manómetros.
• Los flujometros son dispositivos especiales
incorporados a un regulador, generalmente
calibrados para trabajar a una presión de 50
psi y que indica el caudal de gas entregado.
