Este documento trata sobre cimentaciones profundas. Se utilizan este tipo de cimentaciones cuando los estratos de suelo o roca situados inmediatamente debajo de la estructura no son capaces de soportar la carga con seguridad o con un asentamiento tolerable. Las cimentaciones profundas deben analizarse de la misma manera que las poco profundas. Se describen diferentes métodos para cimentaciones profundas como por sustitución, flotación, pilotación, muros pantalla y anclados.

1. MECANICA DE SUELOS II
CIMENTACIONES PROFUNDAS
ING. CIVIL
ALUMNO: HERNANDEZ CRUZ EDGAR IVAN
FACILITADOR:ING. CANDIDO MENDOZA CABALLERO
GRUPO: 5.00 – 6:00 PM

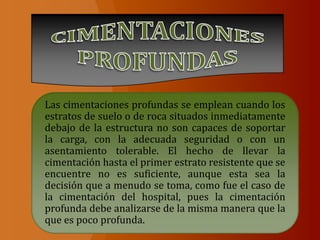

2. Las cimentaciones profundas se emplean cuando los
estratos de suelo o de roca situados inmediatamente
debajo de la estructura no son capaces de soportar
la carga, con la adecuada seguridad o con un
asentamiento tolerable. El hecho de llevar la
cimentación hasta el primer estrato resistente que se
encuentre no es suficiente, aunque esta sea la
decisión que a menudo se toma, como fue el caso de
la cimentación del hospital, pues la cimentación
profunda debe analizarse de la misma manera que la
que es poco profunda.

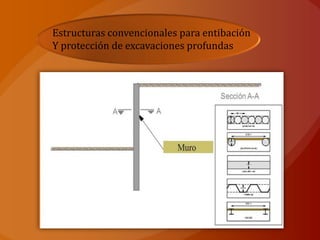

3. Estructuras convencionales para entibación
Y protección de excavaciones profundas

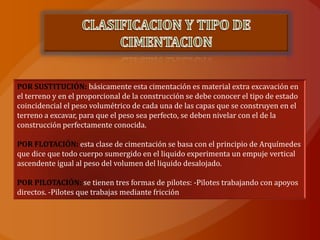

4. POR SUSTITUCIÓN: básicamente esta cimentación es material extra excavación en
el terreno y en el proporcional de la construcción se debe conocer el tipo de estado
coincidencial el peso volumétrico de cada una de las capas que se construyen en el
terreno a excavar, para que el peso sea perfecto, se deben nivelar con el de la
construcción perfectamente conocida.
POR FLOTACIÓN: esta clase de cimentación se basa con el principio de Arquímedes
que dice que todo cuerpo sumergido en el liquido experimenta un empuje vertical
ascendente igual al peso del volumen del liquido desalojado.
POR PILOTACIÓN: se tienen tres formas de pilotes: -Pilotes trabajando con apoyos
directos. -Pilotes que trabajas mediante fricción

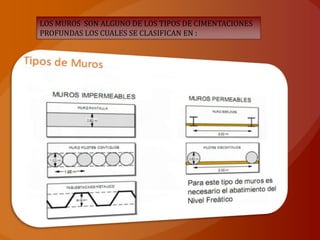

5. LOS MUROS SON ALGUNO DE LOS TIPOS DE CIMENTACIONES
PROFUNDAS LOS CUALES SE CLASIFICAN EN :

6. METODOLOGIA CONSTRUCTIVA MURO PANTALLA

7. SOIL NAILING
El "Soil Nailing” (suelo clavado) es un método moderno para contener cortes de suelos
en obras viales o excavaciones en general.
El suelo se refuerza a medida que se excava, mediante la instalación por perforación
de pernos pasivos que cortan la superficie potencial de falla.
Para evitar desmoronamientos del suelo, se utiliza el "shotcrete", hormigón "in situ" o
en algunos casos geogrillas.

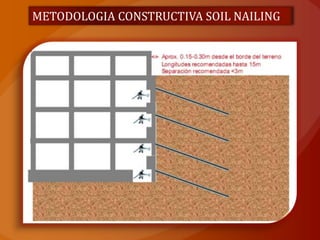

9. METODOLOGIA CONSTRUCTIVA SOIL NAILING

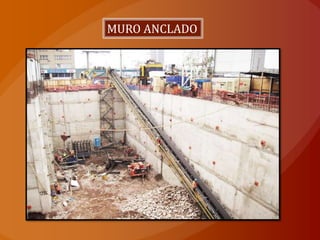

10. MURO ANCLADO

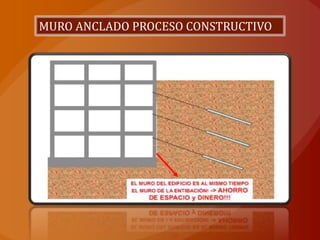

11. MURO ANCLADO PROCESO CONSTRUCTIVO

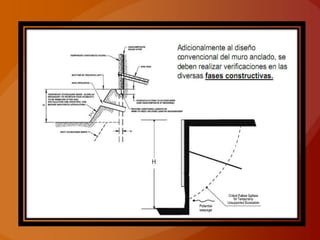

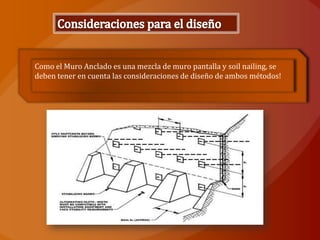

12. Como el Muro Anclado es una mezcla de muro pantalla y soil nailing, se
deben tener en cuenta las consideraciones de diseño de ambos métodos!

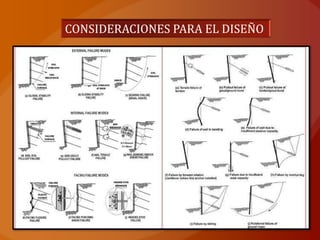

13. CONSIDERACIONES PARA EL DISEÑO

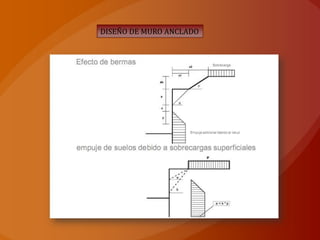

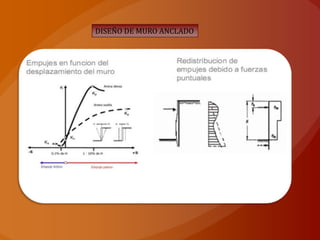

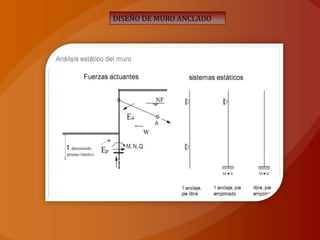

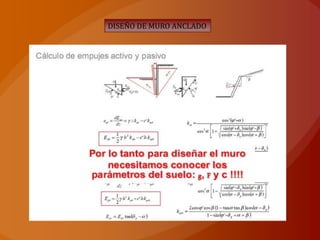

15. DISEÑO DE MURO ANCLADO

16. DISEÑO DE MURO ANCLADO

17. DISEÑO DE MURO ANCLADO

18. DISEÑO DE MURO ANCLADO

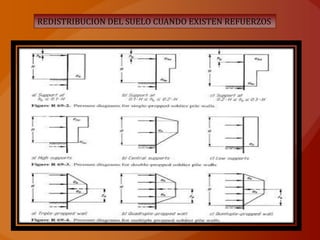

19. REDISTRIBUCION DEL SUELO CUANDO EXISTEN REFUERZOS

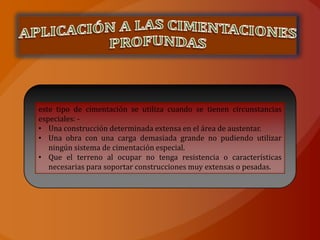

33. este tipo de cimentación se utiliza cuando se tienen circunstancias
especiales: -
• Una construcción determinada extensa en el área de austentar.
• Una obra con una carga demasiada grande no pudiendo utilizar
ningún sistema de cimentación especial.
• Que el terreno al ocupar no tenga resistencia o características
necesarias para soportar construcciones muy extensas o pesadas.

34. Para determinar la aplicación de este tipo
de cimentaciones dejare una serie de
imágenes de proyectos reales

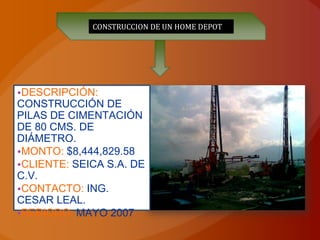

35. CONSTRUCCION DE UN HOME DEPOT
•DESCRIPCIÓN:
CONSTRUCCIÓN DE
PILAS DE CIMENTACIÓN
DE 80 CMS. DE
DIÁMETRO.
•MONTO: $8,444,829.58
•CLIENTE: SEICA S.A. DE
C.V.
•CONTACTO: ING.
CESAR LEAL.
•PERIODO: MAYO 2007

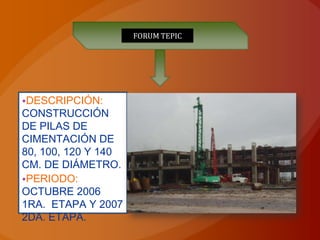

36. FORUM TEPIC
•DESCRIPCIÓN:
CONSTRUCCIÓN
DE PILAS DE
CIMENTACIÓN DE
80, 100, 120 Y 140
CM. DE DIÁMETRO.
•PERIODO:
OCTUBRE 2006
1RA. ETAPA Y 2007
2DA. ETAPA.

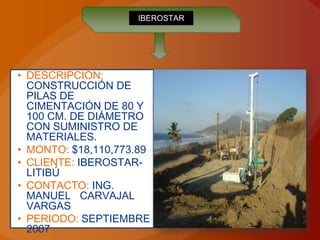

37. IBEROSTAR
• DESCRIPCIÓN:
CONSTRUCCIÓN DE
PILAS DE
CIMENTACIÓN DE 80 Y
100 CM. DE DIÁMETRO
CON SUMINISTRO DE
MATERIALES.
• MONTO: $18,110,773.89
• CLIENTE: IBEROSTAR-
LITIBÚ
• CONTACTO: ING.
MANUEL CARVAJAL
VARGAS
• PERIODO: SEPTIEMBRE
2007

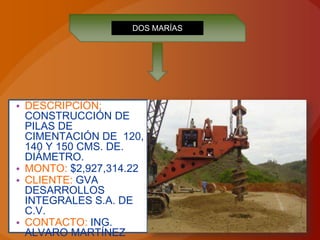

38. DOS MARÍAS
• DESCRIPCIÓN:
CONSTRUCCIÓN DE
PILAS DE
CIMENTACIÓN DE 120,
140 Y 150 CMS. DE.
DIÁMETRO.
• MONTO: $2,927,314.22
• CLIENTE: GVA
DESARROLLOS
INTEGRALES S.A. DE
C.V.
• CONTACTO: ING.
ALVARO MARTÍNEZ

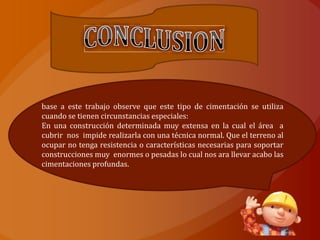

39. |
base a este trabajo observe que este tipo de cimentación se utiliza
cuando se tienen circunstancias especiales:
En una construcción determinada muy extensa en la cual el área a
cubrir nos impide realizarla con una técnica normal. Que el terreno al
ocupar no tenga resistencia o características necesarias para soportar
construcciones muy enormes o pesadas lo cual nos ara llevar acabo las
cimentaciones profundas.
