Cinterion daisy chain nota aplicacion
Este documento describe los módulos Daisy Chain que Cinterion proporciona para ayudar en el soporte de aplicaciones SMD. Los módulos Daisy Chain tienen un formato y pinout compatible con la familia LGA de Cinterion pero con una funcionalidad interna diferente, conectando sus pads en serie solo con el propósito de probar el circuito impreso. Al soldar el módulo en el circuito impreso, se crea una conexión continua entre todos los pads que puede usarse para verificar procesos como la soldadura y las conexiones eléct
Cinterion daisy chain nota aplicacion

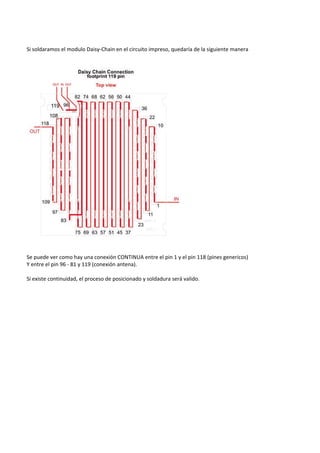

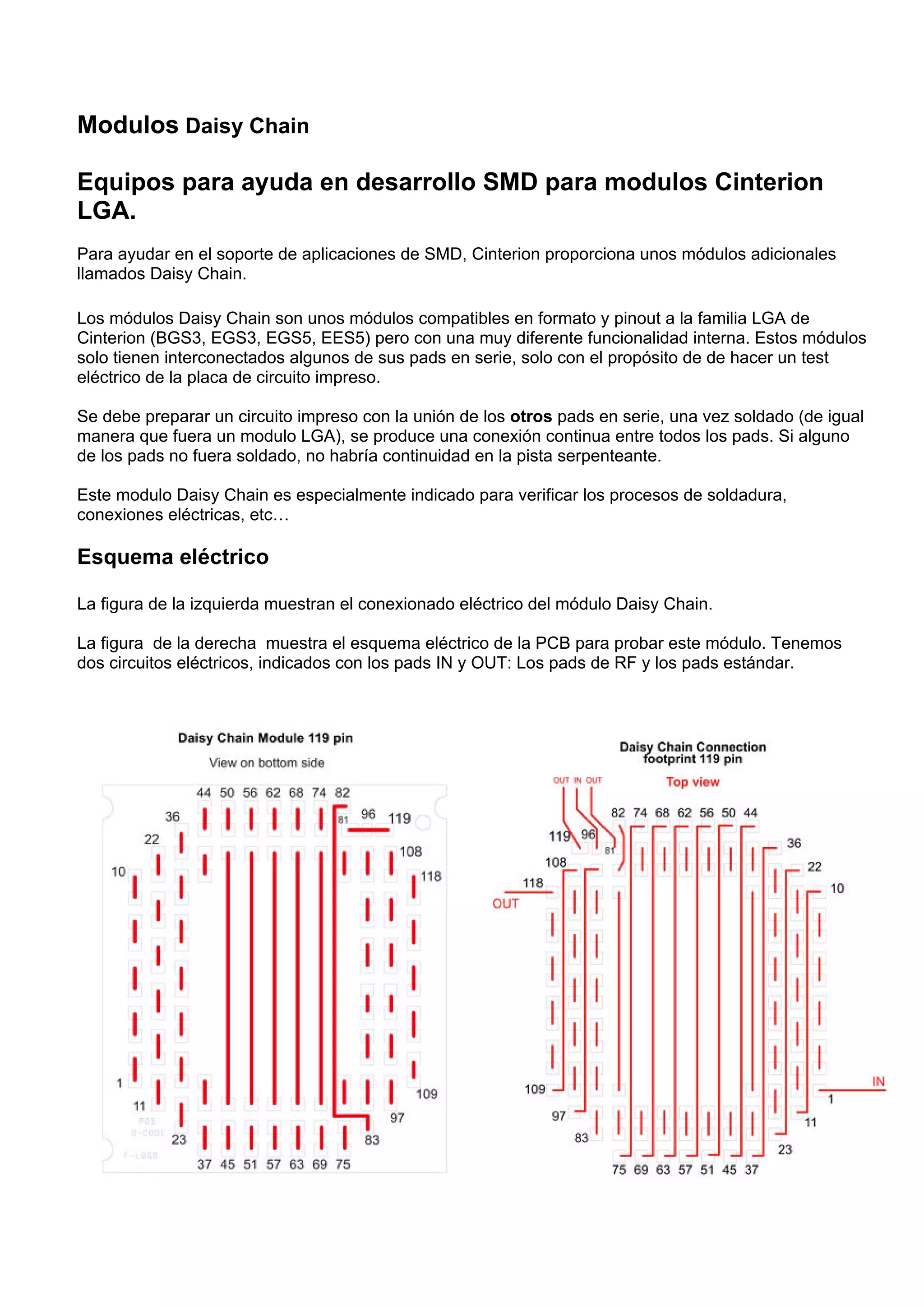

- 1. Modulos Daisy Chain Equipospara ayuda en desarrollo SMD para modulos Cinterion LGA. Para ayudar en el soporte de aplicaciones de SMD, Cinterion proporciona unos módulos adicionales llamados Daisy Chain. Los módulos Daisy Chain son unos módulos compatibles en formato y pinout a la familia LGA de Cinterion (BGS3, EGS3, EGS5, EES5) pero con una muy diferente funcionalidad interna. Estos módulos solo tienen interconectados algunos de sus pads en serie, solo con el propósito de de hacer un test eléctrico de la placa de circuito impreso. Se debe preparar un circuito impreso con la unión de los otros pads en serie, una vez soldado (de igual manera que fuera un modulo LGA), se produce una conexión continua entre todos los pads. Si alguno de los pads no fuera soldado, no habría continuidad en la pista serpenteante. Este modulo Daisy Chain es especialmente indicado para verificar los procesos de soldadura, conexiones eléctricas, etc… Esquema eléctrico La figura de la izquierda muestran el conexionado eléctrico del módulo Daisy Chain. La figura de la derecha muestra el esquema eléctrico de la PCB para probar este módulo. Tenemos dos circuitos eléctricos, indicados con los pads IN y OUT: Los pads de RF y los pads estándar.
- 2.
