1. CAPITULO III
Alambrado y Diagramas de Conexiones

2. Por qué se producen cortos circuitos en las I.E.?
• Diez formas de hacer cortos circuitos en las instalaciones
eléctricas.
1. Amarres, empalmes, derivaciones o uniones defectuosas.
2. Sobrecargas en los conductores por conexión de aparatos de gran
consumo eléctrico.
3. Utilización de accesorios de baja calidad, (clones).
4. Conexiones erróneas en la ampliación de instalaciones eléctricas.
5. Realización de actos intencionales o accidentales en contactos.
6. Baja calidad de los conductores eléctricos.
7. Conexión de aparatos de consumo eléctrico con mal
funcionamiento.

3. Por qué se producen cortos circuitos en las I.E.?
• 8. Esta no es causa de cortos circuitos pero influye. Colocación o
reemplazo de fusibles o pastillas termomagnéticas de mayor
capacidad a la necesaria en el Interruptor de Seguridad y en el
Centro de Carga. Entre más ajustado esté el fusible o la pastilla
termomagnética a la instalación eléctrica la respuesta a un corto
circuito será más rápida, evitando por lo tanto que los aparatos
conectados a la instalación estén mucho tiempo expuestos a sufrir
daños.
• 9. Reparaciones temporales tipo parches en toda la instalación.
• 10. En general Actos Inseguros. Cuando se trabaja con electricidad
más vale que se esté seguro de lo que estás haciendo.

4. Simbología

5. Simbología

6. Simbología

8. Diagramas de conexiones yAlambrado
Diagrama de conexión de una luminaria y su
Interruptor.
La Fase (F) siempre debe ir a la parte alta del
casquillo (punto central) y el Neutro (N) al
casquillo, con lo anterior se evita que al aflojar la
lámpara la persona toque accidentalmente el hilo de
corriente.

9. Diagramas de conexiones yAlambrado
• CONEXIÓN EN PARALELO
Cuando se conectan dos o más lámparas en una
Instalación se debe hacer mediante una conexión en
PARALELO.
Si por accidente lo hicieras en SERIE aunque no hay
corto circuito ni daño a la instalación, las lámparas
prenderán pero con una intensidad luminosa muy baja,
esto sucede porque el voltaje se divide entre el número
de lámparas.

10. Diagramas de conexiones yAlambrado

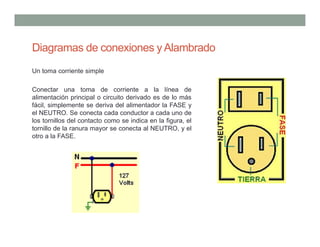

Un toma corriente simple
Conectar una toma de corriente a la línea de
alimentación principal o circuito derivado es de lo más
fácil, simplemente se deriva del alimentador la FASE y
el NEUTRO. Se conecta cada conductor a cada uno de
los tornillos del contacto como se indica en la figura, el
tornillo de la ranura mayor se conecta al NEUTRO, y el
otro a la FASE.

11. Diagramas de conexiones yAlambrado
METODOS DE PUENTES PARA CONTROLAR
LAMPARAS DESDE DOS LUGARES.
Consiste en conectar la fase a los puntos medios de
los interruptores y los otros contactos sirven como
puentes.

12. Diagramas de conexiones yAlambrado
MÉTODO DE CORTO CIRCUITO
Consiste en hacer llegar a los apagadores tanto el hilo
de Fase como el hilo de neutro, sacando de ambos
apagadores (en el tornillo central) un hilo de regreso y
conectándolo en el soquet. Si se va a conectar más
lámparas, se deriva dos conductores de los puntos
naranjas indicados cerca de la lámpara.

13. Diagramas de conexiones yAlambrado
CUATRO FORMAS DE CONTROLAR UNA
LAMPARA UTILIZANDO UN APAGADOR
SENCILLO CUAL ES LA MEJOR O LA MAS
ADECUADA?

14. Diagramas de conexiones yAlambrado
• CONEXIÓN DE UNA LAMPARA CONTROLADA
CON UN APAGADOR SENCILLO Y UN CONTACTO
EN LA MISMA CAJA
• La letra P o Puente. Cada vez que bajamos la Fase a
una caja de conexiones se requiere también en otro
dispositivo colocado en el mismo lugar, ya sea otro
apagador o un contacto, lo que suele hacerse es
puentearla para horrar conductor. Si no se lo realiza
así se tendría que bajarla dos veces. En ambos
casos la conexión funciona perfectamente, solo que
desde el punto vista económico es más barato hacer
un puente entre los dos dispositivos que la requieren.
R. Retorno. este conductor permite completar el
circuito al conectarse a uno de los tornillos del socket
(portalámparas) y el otro tornillo desde luego debe
unirse al Neutro.

15. Diagramas de conexiones yAlambrado
CONEXION DE UNA LAMPARA INCANDESCENTE
CONTROLADA POR APAGADORES DE ESCALERA
CONTACTOS EN LAS CAJAS
Ya se vio como se realizan las conexiones para
controlar una lámpara incandescente desde dos
lugares utilizando el método de puentes, sin embargo
en una instalación eléctrica a menudo existe la
necesidad de instalar contactos en la caja que
contiene al apagador (caben hasta dos contactos en
la misma caja además del apagador, en cuyo caso
solo hay que puentear de uno al otro).
Agregar un contacto en una instalación es
sumamente sencillo para el que sabe, pero para el
que desconoce puede ser fatal.

16. Diagramas de conexiones yAlambrado
MÉTODO DE CORTO CIRCUITO.
Para el caso del método de Corto Circuito, como ya
sabemos permite ahorrar conductor, solo se deben
hacer puentes en cada apagador para hacer llegar la
fase y el neutro a los contactos. Cabe mencionar que
se debe tener precaución al realizar las conexiones, ya
que cualquier error producirá efectivamente un Corto
Circuito.
Debido a que la fase y el neutro se puentean del
apagador hacia cada contacto en las cajas, es
necesario utilizar alambre de un calibre mas bajo para
los conductores que van de un apagador a otro,
también denominados puentes.

17. Diagramas de conexiones yAlambrado

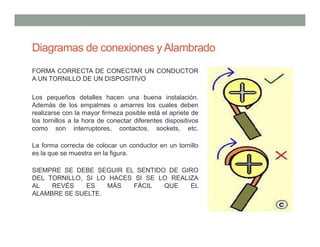

FORMA CORRECTA DE CONECTAR UN CONDUCTOR
A UN TORNILLO DE UN DISPOSITIVO
Los pequeños detalles hacen una buena instalación.
Además de los empalmes o amarres los cuales deben
realizarse con la mayor firmeza posible está el apriete de
los tornillos a la hora de conectar diferentes dispositivos
como son interruptores, contactos, sockets, etc.
La forma correcta de colocar un conductor en un tornillo
es la que se muestra en la figura.
SIEMPRE SE DEBE SEGUIR EL SENTIDO DE GIRO
DEL TORNILLO, SI LO HACES SI SE LO REALIZA
AL REVÉS ES MÁS FÁCIL QUE EL
ALAMBRE SE SUELTE.

18. Diagramas de conexiones yAlambrado
INSTALACIÓN DE LÁMPARAS CONTROLADAS
DESDE 3 LUGARES
Para realizar una conexión de este tipo se necesita
dos apagadores de escalera (tres vías) y uno de
cuatro vías (o de paso). La conexión se realiza
como se muestra en la figura.

19. Diagramas de conexiones yAlambrado
CONEXIÓN DE UNA LÁMPARA INCANDESCENTE
CONTROLADA
CON APAGADORES DE ESCALERA Y CONTACTOS
EN LAS CAJAS
Para poder agregar un contacto a la conexión del
método de puentes lo que tenemos que hacer es
utilizar un puente en donde bajamos el hilo de FASE y
bajamos el hilo del NEUTRO directo al contacto, donde
se instala el otro apagador lo que tenemos que hacer
es bajar el hilo de FASE y el hilo del NEUTRO si la
instalación cuenta con hilo de tierra este también se
conecta pero solo a la terminal circular del contacto.

20. Diagramas de conexiones yAlambrado
INSTALACIÓN DE UN PAR DE LÁMPARAS
FLUORESCENTES CONTROLADAS POR UN
APAGADOR SENCILLO
Otra configuración para lámparas de encendido
instantáneo es la que te muestro a continuación,
solo que en este caso son para un balastro
convencional o electromagnético. Puedes notar la
diferencia en el número de cables que salen de este
balastro comparado con uno electrónico, cabe
mencionar que se utilizan cada vez menos.

21. Diagramas de conexiones yAlambrado
INSTALACIÓN DE UN PAR DE LÁMPÀRAS
FLUORESCENTES CONTROLADAS POR DOS
APAGADORES DE ESCALERA
El uso de lámparas fluorescentes es más frecuente en
instalaciones eléctricas comerciales e industriales. Las
conexiones para cada lámpara o juego de ellas
dependen prácticamente de la marca de fabrica que se
trate, existiendo con cuatro, cinco o más conductores
en el balastro.
Para controlar una lámpara fluorescente desde dos
lugares utiliza el diagrama de conexiones mostrado. Si
el balastro tiene un cable verde conéctalo a tierra física
o bien a una estructura metálica.

22. Diagramas de conexiones yAlambrado
Conexión de un Timbre.

23. Diagramas de conexiones yAlambrado
CONEXIÓN DE BOMBA DE AGUA
