El documento explica los circuitos eléctricos en serie y en paralelo. En un circuito en serie, los dispositivos se conectan secuencialmente de tal forma que la salida de uno se conecta a la entrada del siguiente. En un circuito en paralelo, todos los dispositivos comparten la misma entrada y salida.

1. Kit de electrónica básica
K-815

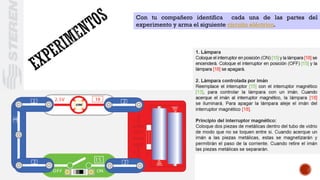

2. Con tu compañero identifica cada una de las partes del
experimento y arma el siguiente circuito eléctrico.

4. Un circuito en serie es una configuración de conexión en la que los
bornes o terminales de los dispositivos (generadores, resistencias,
condensadores, interruptores, entre otros) se conectan secuencialmente.
La terminal de salida de un dispositivo se conecta a la terminal de entrada
del dispositivo siguiente.
Siguiendo un símil hidráulico, dos depósitos de agua se conectarán en
serie si la salida del primero se conecta a la entrada del segundo.
Una batería eléctrica suele estar formada por varias pilas
eléctricas conectadas en serie, para alcanzar así el voltaje que se precise.

5. El circuito eléctrico en paralelo es
una conexión donde los puertos de
entrada de todos los dispositivos
(generadores, resistencias, condensa
dores, etc.) conectados coincidan
entre sí, lo mismo que sus terminales
de salida.
Siguiendo un símil hidráulico, dos
tinacos de agua conectados en
paralelo tendrán una entrada común
que alimentará simultáneamente a
ambos, así como una salida común
que drenará ambos a la vez.
