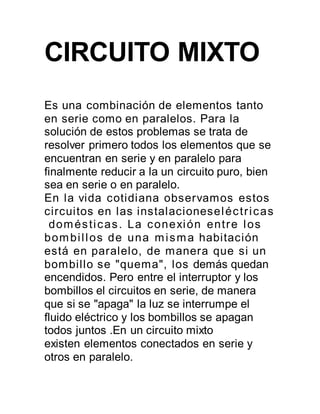

1. CIRCUITO MIXTO
Es una combinación de elementos tanto
en serie como en paralelos. Para la
solución de estos problemas se trata de
resolver primero todos los elementos que se
encuentran en serie y en paralelo para
finalmente reducir a la un circuito puro, bien
sea en serie o en paralelo.
En la vida cotidiana observamos estos
circuitos en las instalacioneseléctricas
domésticas. La conexión entre los
bombillos de una misma habitación
está en paralelo, de manera que si un
bombillo se "quema", los demás quedan
encendidos. Pero entre el interruptor y los
bombillos el circuitos en serie, de manera
que si se "apaga" la luz se interrumpe el
fluido eléctrico y los bombillos se apagan
todos juntos .En un circuito mixto
existen elementos conectados en serie y
otros en paralelo.

2. Circuito en paralelo
El circuito paralelo es una conexión de
dispositivos (generadores, resistencias,
condensadores, bobinas, etc.) en la que los
bornes o terminales de entrada de todos los
dispositivos conectados coinciden entre sí, al
igual que sus terminales de salida.
Siguiendo un símil hidráulico, dos depósitos de
agua conectados en paralelo tendrán una
entrada común que alimentará simultáneamente
a ambos, así como una salida común que drenará
ambos a la vez. En las viviendas todas las cargas
se conectan en paralelo para tener el mismo
voltaje.

3. Circuito en serie
Un circuito en serie es una configuración de
conexión en la que los bornes o terminales de los
dispositivos (generadores, resistencias,
condensadores, inductores, interruptores, entre
otros) se conectan sucesivamente, es decir,
terminal de salida de un dispositivo se conecta a
la terminal de entrada del dispositivo siguiente.
Siguiendo un símil hidráulico, dos depósitos de
agua se conectarán en serie si la salida del
primero se conecta a la entrada del segundo.
Una batería eléctrica suele estar formada por
varias pilas eléctricas conectadas en serie, para
alcanzar así el voltaje que se precise.
