2. CIRCUITO
1.Circuitos eléctricos
2circuito serie
3cicuito paralelo
4.circuito mixto
5.circuito escalera

3. CIRCUITO ELECTRICO
CONCEPTO:
• Un circuito es una red eléctrica
que contiene al menos una
trayectoria cerrada. Los
circuitos que contienen solo
fuentes, componentes lineales
y elementos de distribución
lineales pueden analizarse por
métodos algebraicos para
determinar su
comportamiento en corriente
directa o en corriente
IMAGEN:

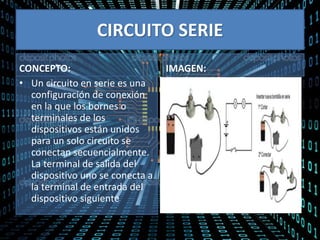

4. CIRCUITO SERIE
CONCEPTO:
• Un circuito en serie es una
configuración de conexión
en la que los bornes o
terminales de los
dispositivos están unidos
para un solo circuito se
conectan secuencialmente.
La terminal de salida del
dispositivo uno se conecta a
la terminal de entrada del
dispositivo siguiente
IMAGEN:

5. CIRCUITO PARALELO
CONCEPTO:
• El circuito eléctrico en
paralelo es una conexión
donde los puertos de
entrada de todos los
dispositivos (generadores,
resistencias,
condensadores, etc.) están
conectados y coincidan
entre sí, lo mismo que sus
terminales de salida.
IMAGEN:

6. CIRCUITO MIXTO
CONCEPTO:
• Un circuito mixto como lo
muestra la imágen es una
combinación de varios
elementos conectados tanto
en paralelo como en serie,
estos pueden colocarse de la
manera que sea siempre y
cuando se utilicen los dos
diferentes sistemas de
elementos, tanto paralelo
como en serie.
IMAGEN:

7. CIRCUITO ESCALERA
CONCEPTO:
• Es un circuito que se usa para
controlar una lámpara desde
dos posiciones. Usualmente se
usan en las escaleras de una
casa ya que al momento de
subir la misma hay que
prender la lámpara y al
terminar se necesita apagarla
para no desperdiciar energía,
sin la necesidad de pedirle a
otra persona que la apague
por nosotros.
IMAGEN:
