1. CIRCUITOS ELECTRICOS
Angélica Mariana Carreño Neira

2. QUE ES UN CIRCUITO
ELECTRICO

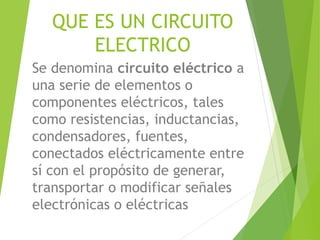

Se denomina circuito eléctrico a
una serie de elementos o
componentes eléctricos, tales
como resistencias, inductancias,
condensadores, fuentes,
conectados eléctricamente entre
sí con el propósito de generar,
transportar o modificar señales
electrónicas o eléctricas

3. PARTES

4. Clasificación de los circuito
eléctricos
Por el tipo de señal
De corriente continua
De corriente alterna
Mixto
Por el tipo de régimen
Periódico
Transitorio
Permanente

5. Clasificación de los circuito
eléctricos
Por el tipo de
componentes
Eléctricos
Electrónicos
Resistivos
Inductivos
Capacitivos
Mixtos
Digitales
Analógicos
Mixtos
Por su
configuración
Series
Paralelos
Mixtos

6. CIRCUITO EN SERIE

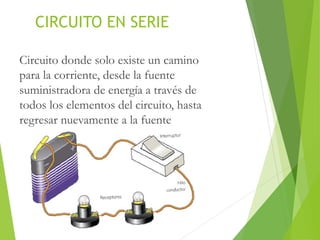

Circuito donde solo existe un camino
para la corriente, desde la fuente
suministradora de energía a través de
todos los elementos del circuito, hasta
regresar nuevamente a la fuente

7. CIRCUITO EN SERIE

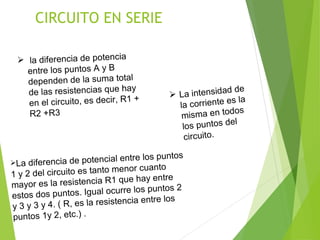

La diferencia de potencial entre los puntos
1 y 2 del circuito es tanto menor cuanto
mayor es la resistencia R1 que hay entre
estos dos puntos. Igual ocurre los puntos 2
y 3 y 3 y 4. ( R, es la resistencia entre los
puntos 1y 2, etc.) .
 La intensidad de
la corriente es la
misma en todos
los puntos del
circuito.
 la diferencia de potencia
entre los puntos A y B
dependen de la suma total
de las resistencias que hay
en el circuito, es decir, R1 +
R2 +R3

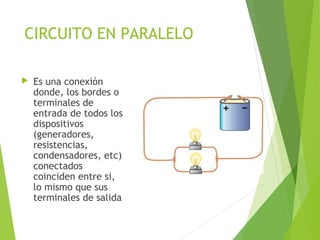

8. CIRCUITO EN PARALELO
 Es una conexión
donde, los bordes o
terminales de
entrada de todos los
dispositivos
(generadores,
resistencias,
condensadores, etc)
conectados
coinciden entre si,
lo mismo que sus
terminales de salida

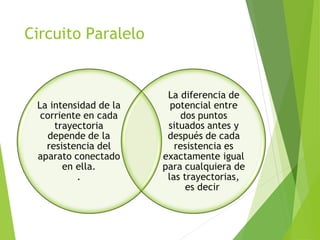

9. Circuito Paralelo

10. Circuito Mixto
 Es una combinación de
elementos tanto en
serie como en
paralelos. Para la
solución de estos
problemas se trata de
resolver primero todos
los elementos que se
encuentran en serie y
en paralelo para
finalmente reducir a la
un circuito puro, bien
sea en serie o en
paralelo.

11. Componentes eléctricos
fundamentales

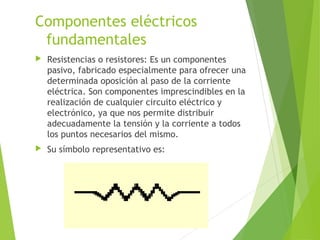

 Resistencias o resistores: Es un componentes
pasivo, fabricado especialmente para ofrecer una
determinada oposición al paso de la corriente
eléctrica. Son componentes imprescindibles en la
realización de cualquier circuito eléctrico y
electrónico, ya que nos permite distribuir
adecuadamente la tensión y la corriente a todos
los puntos necesarios del mismo.
 Su símbolo representativo es:

12. Código de colores para
resistencias fijas

13. Interpretación del código

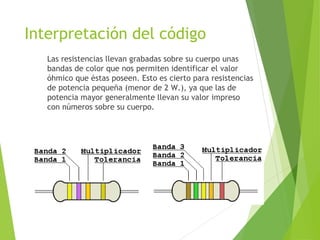

Las resistencias llevan grabadas sobre su cuerpo unas
bandas de color que nos permiten identificar el valor
óhmico que éstas poseen. Esto es cierto para resistencias
de potencia pequeña (menor de 2 W.), ya que las de
potencia mayor generalmente llevan su valor impreso
con números sobre su cuerpo.

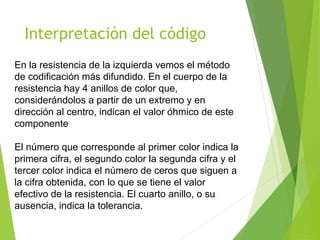

14. Interpretación del código
En la resistencia de la izquierda vemos el método
de codificación más difundido. En el cuerpo de la
resistencia hay 4 anillos de color que,
considerándolos a partir de un extremo y en
dirección al centro, indican el valor óhmico de este
componente
El número que corresponde al primer color indica la
primera cifra, el segundo color la segunda cifra y el
tercer color indica el número de ceros que siguen a
la cifra obtenida, con lo que se tiene el valor
efectivo de la resistencia. El cuarto anillo, o su
ausencia, indica la tolerancia.

15. CONDENSADOR O CAPACITOR
 Un capacitor es un elemento de dos terminales que
consta de dos placas conductoras separadas por un
material no conductor. La carga eléctrica se almacena
en las placas, y el espacio entre las placas se llena con
un material dieléctrico. En su funcionamiento normal,
las dos placas poseen el mismo valor de carga pero de
signos contrarios.
 Su símbolo:

16. Condensador o capacitor
 La unidad de capacidad es el Faradio
(F), que esta relacionado con la carga
eléctrica y la tensión, siendo la
expresión matemática igual a: C =
Q/V; donde:
 C: Es la capacidad del condensador
expresada en Faradios. (F)
 Q: Es la carga eléctrica en Culombios.
(Q)
 V: Es la tensión en los bornes del
condensador en Voltios. (V)

17. Carga y descarga de un
Condensador

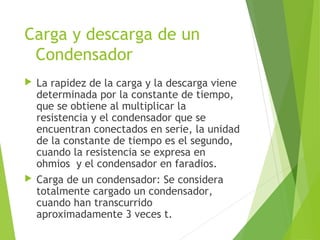

 La rapidez de la carga y la descarga viene
determinada por la constante de tiempo,
que se obtiene al multiplicar la
resistencia y el condensador que se
encuentran conectados en serie, la unidad
de la constante de tiempo es el segundo,
cuando la resistencia se expresa en
ohmios y el condensador en faradios.
 Carga de un condensador: Se considera
totalmente cargado un condensador,
cuando han transcurrido
aproximadamente 3 veces t.

18. Energía almacenada en un
Condensador
Durante el proceso de carga de un condensador,
éste almacena una cantidad de energía eléctrica
que es restituida en el proceso. La energía T
almacenada viene dada por la expresión
siguiente: T = (C x V²) / 2, donde;
T: Es la energía almacenada en el condensador
en julios (J).
C: Es el valor de la capacidad del condensador en
faradios (F).
V: Es la tensión en los bornes del condensador en
voltios (V).
