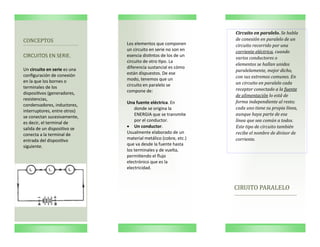

1. CIRUITO PARALELO
CONCEPTOS
CIRCUITOS EN SERIE.
Un circuito en serie es una
configuración de conexión
en la que los bornes o
terminales de los
dispositivos (generadores,
resistencias,
condensadores, inductores,
interruptores, entre otros)
se conectan sucesivamente,
es decir, el terminal de
salida de un dispositivo se
conecta a la terminal de
entrada del dispositivo
siguiente.
Circuito en paralelo. Se habla
de conexión en paralelo de un
circuito recorrido por una
corriente eléctrica, cuando
varios conductores o
elementos se hallan unidos
paralelamente, mejor dicho,
con sus extremos comunes. En
un circuito en paralelo cada
receptor conectado a la fuente
de alimentación lo está de
forma independiente al resto;
cada uno tiene su propia línea,
aunque haya parte de esa
línea que sea común a todos.
Este tipo de circuito también
recibe el nombre de divisor de
corriente.
Los elementos que componen
un circuito en serie no son en
esencia distintos de los de un
circuito de otro tipo. La
diferencia sustancial es cómo
están dispuestos. De ese
modo, tenemos que un
circuito en paralelo se
compone de:
Una fuente eléctrica. En
donde se origina la
ENERGIA que se transmite
por el conductor.
Un conductor.
Usualmente elaborado de un
material metálico (cobre, etc.)
que va desde la fuente hasta
los terminales y de vuelta,
permitiendo el flujo
electrónico que es la
electricidad.

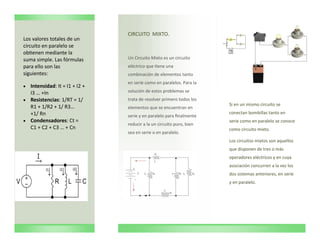

2. Los valores totales de un
circuito en paralelo se
obtienen mediante la
suma simple. Las fórmulas
para ello son las
siguientes:
Intensidad: It = I1 + I2 +
I3 … +In
Resistencias: 1/RT = 1/
R1 + 1/R2 + 1/ R3…
+1/ Rn
Condensadores: Ct =
C1 + C2 + C3 … + Cn
Si en un mismo circuito se
conectan bombillas tanto en
serie como en paralelo se conoce
como circuito mixto.
Los circuitos mixtos son aquellos
que disponen de tres o más
operadores eléctricos y en cuya
asociación concurren a la vez los
dos sistemas anteriores, en serie
y en paralelo.
CIRCUITO MIXTO.
Un Circuito Mixto es un circuito
eléctrico que tiene una
combinación de elementos tanto
en serie como en paralelos. Para la
solución de estos problemas se
trata de resolver primero todos los
elementos que se encuentran en
serie y en paralelo para finalmente
reducir a la un circuito puro, bien
sea en serie o en paralelo.
