En un circuito eléctrico en paralelo, la corriente de la fuente se divide en varias ramas separadas que pueden tener corrientes iguales o diferentes. Dado que todas las ramas están alimentadas por el mismo voltaje, la caída de voltaje a través de cada resistencia es la misma y igual al voltaje de la fuente. La corriente en cada rama varía inversamente con la resistencia de esa rama. La corriente total es igual a la suma de las corrientes de las ramas individuales.

2. el circuito eléctrico en paralelo es una conexión donde los
puertos de entrada de todos los dispositivos
(Generadores, Resistencias, Condensadores, etc.) Conectados
coincidan entre sí, lo mismo que sus terminales de salida positivo
con positivo y negativo con negativo.
 Siguiendo un símil hidráulico, dos tinacos de agua conectados
en paralelo tendrán una entrada común que alimentará
simultáneamente a ambos, así como una salida común que
drenará a ambos a la vez. Las bombillas de iluminación de una
casa forman un circuito en paralelo, gastando así menos
energía.
 En un circuito en paralelo cada receptor conectado a la fuente
de alimentación lo está de forma independiente al resto; cada
uno tiene su propia línea, aunque haya parte de esa línea que
sea común a todos. Para conectar un nuevo receptor en
paralelo, añadiremos una nueva línea conectada a los
terminales de las líneas que ya hay en el circuito.


4. 

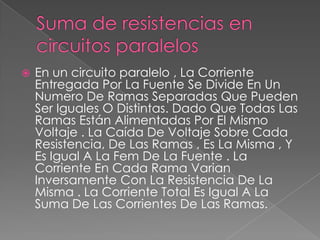

En un circuito paralelo , La Corriente
Entregada Por La Fuente Se Divide En Un
Numero De Ramas Separadas Que Pueden
Ser Iguales O Distintas. Dado Que Todas Las
Ramas Están Alimentadas Por El Mismo
Voltaje . La Caída De Voltaje Sobre Cada
Resistencia, De Las Ramas , Es La Misma , Y
Es Igual A La Fem De La Fuente . La
Corriente En Cada Rama Varian
Inversamente Con La Resistencia De La
Misma . La Corriente Total Es Igual A La
Suma De Las Corrientes De Las Ramas.

5. La formula para calcular el total de un número
“n” resistencias en serie es (Resiste La formula para calcular el total de un
número “n” resistencias en serie es (Resistencia equivalente):
Req = R1+R2+....Rn
Esto es, todas las resistencias en serie simplemente se suman. Por ejemplo:


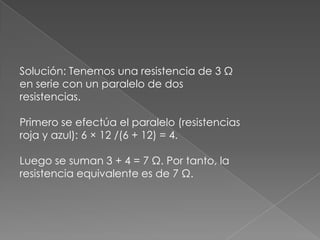

6. Solución: Tenemos una resistencia de 3 Ω
en serie con un paralelo de dos
resistencias.
Primero se efectúa el paralelo (resistencias
roja y azul): 6 × 12 /(6 + 12) = 4.
Luego se suman 3 + 4 = 7 Ω. Por tanto, la
resistencia equivalente es de 7 Ω.

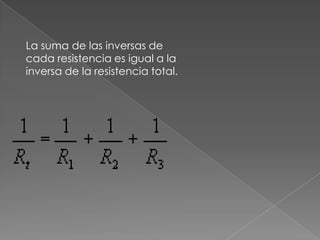

7. La suma de las inversas de
cada resistencia es igual a la
inversa de la resistencia total.

8. 

Calcular la corriente de un circuito paralelo donde se tienen
4 resistencias con los valores de 100 ohmios,200 ohmios,400
ohmios y 400 ohmios, respectivamente y se tiene un voltaje
de 50V.
para que obtengas el resultado del voltaje
total , debes primero tener estos dos datos , I =
corriente total en el circuito y R = resistencia
total en el circuito , puesto que el voltaje es
diferente en cada resistencia tendrás que
sumar cada caída de voltaje en el circuito ( en
cada resistencia) para obtener el voltaje total
en el circuito en serie.

9. 
. . . . . V . . . . . 50v
I₁ = ---------- = ----------- = 0.5 A
. . . . . R₁ . . . . .100
. . . . . V . . . . . .50v
I₂ = ---------- = ------------ = 0.25 A
. . . . . I₂ . . . . . 200Ω
. . . . . V . . . . . 50v
I₃ = ---------- = ------------ = 0.125 A
. . . . . I₃ . . . . . 400Ω
. . . . . V . . . . . . 50v
I₄ = ---------- = ------------- = 0.125A
. . . . I₄ . . . . . . 400Ω

10. 
solo se utiliza la siguiente formula
V=(I)(R)
solo tienes que sumar todos los
resultados de V y listo.,..
tienes el resultado del circuito en serie
