Las resistencias en serie se disponen una después de otra a lo largo del conductor. La intensidad de corriente que atraviesa cada resistencia es la misma. Para calcular la intensidad en un circuito, primero se calcula la resistencia total equivalente mediante la suma de las resistencias individuales en serie o la fórmula de reciprocidad para resistencias en paralelo, y luego se aplica la ley de Ohm.

1. 10-1
Profesor
Carlos Orosco

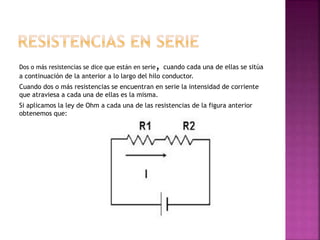

2. Dos o más resistencias se dice que están en serie, cuando cada una de ellas se sitúa
a continuación de la anterior a lo largo del hilo conductor.
Cuando dos o más resistencias se encuentran en serie la intensidad de corriente
que atraviesa a cada una de ellas es la misma.
Si aplicamos la ley de Ohm a cada una de las resistencias de la figura anterior
obtenemos que:

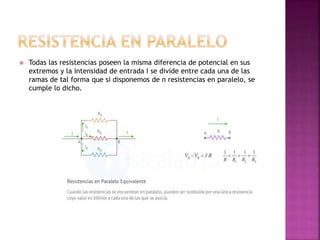

3.  Todas las resistencias poseen la misma diferencia de potencial en sus
extremos y la intensidad de entrada I se divide entre cada una de las
ramas de tal forma que si disponemos de n resistencias en paralelo, se
cumple lo dicho.

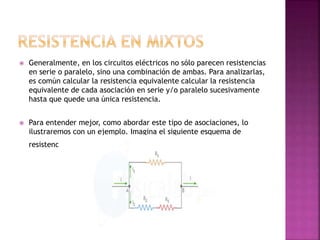

4.  Generalmente, en los circuitos eléctricos no sólo parecen resistencias
en serie o paralelo, sino una combinación de ambas. Para analizarlas,
es común calcular la resistencia equivalente calcular la resistencia
equivalente de cada asociación en serie y/o paralelo sucesivamente
hasta que quede una única resistencia.
 Para entender mejor, como abordar este tipo de asociaciones, lo
ilustraremos con un ejemplo. Imagina el siguiente esquema de
resistencias:

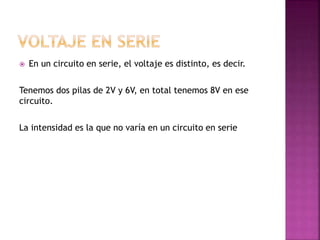

5.  En un circuito en serie, el voltaje es distinto, es decir.
Tenemos dos pilas de 2V y 6V, en total tenemos 8V en ese
circuito.
La intensidad es la que no varía en un circuito en serie

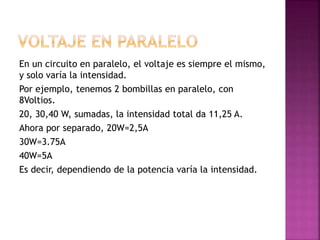

6. En un circuito en paralelo, el voltaje es siempre el mismo,
y solo varía la intensidad.
Por ejemplo, tenemos 2 bombillas en paralelo, con
8Voltios.
20, 30,40 W, sumadas, la intensidad total da 11,25 A.
Ahora por separado, 20W=2,5A
30W=3.75A
40W=5A
Es decir, dependiendo de la potencia varía la intensidad.

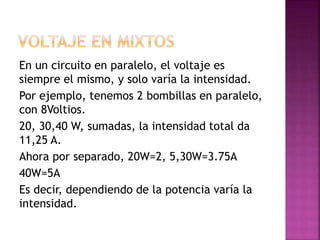

7. En un circuito en paralelo, el voltaje es
siempre el mismo, y solo varía la intensidad.
Por ejemplo, tenemos 2 bombillas en paralelo,
con 8Voltios.
20, 30,40 W, sumadas, la intensidad total da
11,25 A.
Ahora por separado, 20W=2, 5,30W=3.75A
40W=5A
Es decir, dependiendo de la potencia varía la
intensidad.

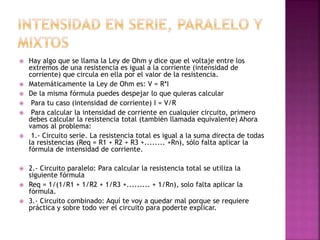

8.  Hay algo que se llama la Ley de Ohm y dice que el voltaje entre los
extremos de una resistencia es igual a la corriente (intensidad de
corriente) que circula en ella por el valor de la resistencia.
 Matemáticamente la Ley de Ohm es: V = R*I
 De la misma fórmula puedes despejar lo que quieras calcular
 Para tu caso (intensidad de corriente) I = V/R
 Para calcular la intensidad de corriente en cualquier circuito, primero
debes calcular la resistencia total (también llamada equivalente) Ahora
vamos al problema:
 1.- Circuito serie. La resistencia total es igual a la suma directa de todas
la resistencias (Req = R1 + R2 + R3 +........ +Rn), sólo falta aplicar la
fórmula de intensidad de corriente.
 2.- Circuito paralelo: Para calcular la resistencia total se utiliza la
siguiente fórmula
 Req = 1/(1/R1 + 1/R2 + 1/R3 +......... + 1/Rn), solo falta aplicar la
fórmula.
 3.- Circuito combinado: Aquí te voy a quedar mal porque se requiere
práctica y sobre todo ver el circuito para poderte explicar.
