- 1. CIRCUITOS PARALELOS YEN SERIE INTEGRANTES KAROLAIN ACOSTA DIANA AGUDELO LINA CHAPARRO TATIANA MARTÍNEZ ESCUELA NORMAL SUPERIOR DE VILLAVICENCIO INGENIERA: VANESSA CRUZ GRADO 11-1 AÑO: 2014

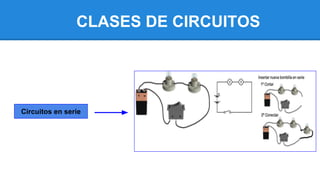

- 2. CLASES DE CIRCUITOS Circuitosen serie
- 3.

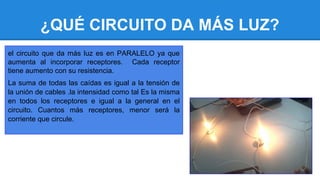

- 4. ¿QUÉ CIRCUITO DAMÁS LUZ? el circuito que da más luz es en PARALELO ya que aumenta al incorporar receptores. Cada receptor tiene aumento con su resistencia. La suma de todas las caídas es igual a la tensión de la unión de cables .la intensidad como tal Es la misma en todos los receptores e igual a la general en el circuito. Cuantos más receptores, menor será la corriente que circule.

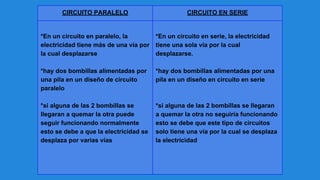

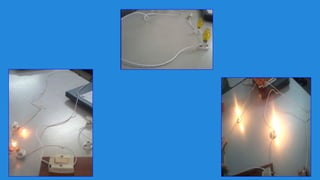

- 5. CIRCUITO PARALELO CIRCUITOEN SERIE *En un circuito en paralelo, la electricidad tiene más de una vía por la cual desplazarse *hay dos bombillas alimentadas por una pila en un diseño de circuito paralelo *si alguna de las 2 bombillas se llegaran a quemar la otra puede seguir funcionando normalmente esto se debe a que la electricidad se desplaza por varias vías *En un circuito en serie, la electricidad tiene una sola vía por la cual desplazarse. *hay dos bombillas alimentadas por una pila en un diseño en circuito en serie *si alguna de las 2 bombillas se llegaran a quemar la otra no seguiría funcionando esto se debe que este tipo de circuitos solo tiene una vía por la cual se desplaza la electricidad
- 6. CIRCUITO PARALELO *cada resistenciafunciona independientemente a las otras. es decir si alguna de las dos se daña la otra funciona con normalidad *se recibe el voltaje por igualdad mas no se divide *Los electrones pueden fluir individualmente por cada resistencias, sin necesidad de pasar por las demás CIRCUITO EN SERIE *una resistencia depende de la otra es decir si alguna de las dos se daña la otra no funciona *se divide el voltaje por igualdad pero al retirar alguno el voltaje es doble *los electrones solo pueden seguir un mismo "camino" que pasa por todas las resistencias CONTINUACIÓN DE COMPARACIÓN
- 7. CIRCUITO PARALELO *en loscircuitos en paralelo la suma de los recíprocos de las resistencias, es decir, que en un circuito en paralelo con resistencias A y B la resistencia total es: 1/A + 1/B *el voltaje no varía siempre será la misma y la corriente cambia en cada uno de sus elementos *la corriente se divide *sumas todos los valores y los divides entre su multiplicación de todos los valores CIRCUITO EN SERIE *en un circuito en serie la resistencia total es igual a la suma de cada resistencia (dando como resultado que la resistencia total es mayor que cada resistencia individual) *la corriente siempre será la misma y el voltaje cambia en cada uno de sus elementos *la corriente NO se divide *los valores de las resistencias se suman
