Este documento describe los diferentes tipos de circuitos eléctricos, incluyendo circuitos abiertos, cerrados, simples y en serie/paralelo. Explica que un circuito cerrado permite el flujo de corriente eléctrica a través de conductores, mientras que un circuito abierto interrumpe el flujo. También describe cómo las magnitudes eléctricas como la intensidad, tensión y resistencia se comportan de manera diferente en circuitos en serie versus en paralelo.

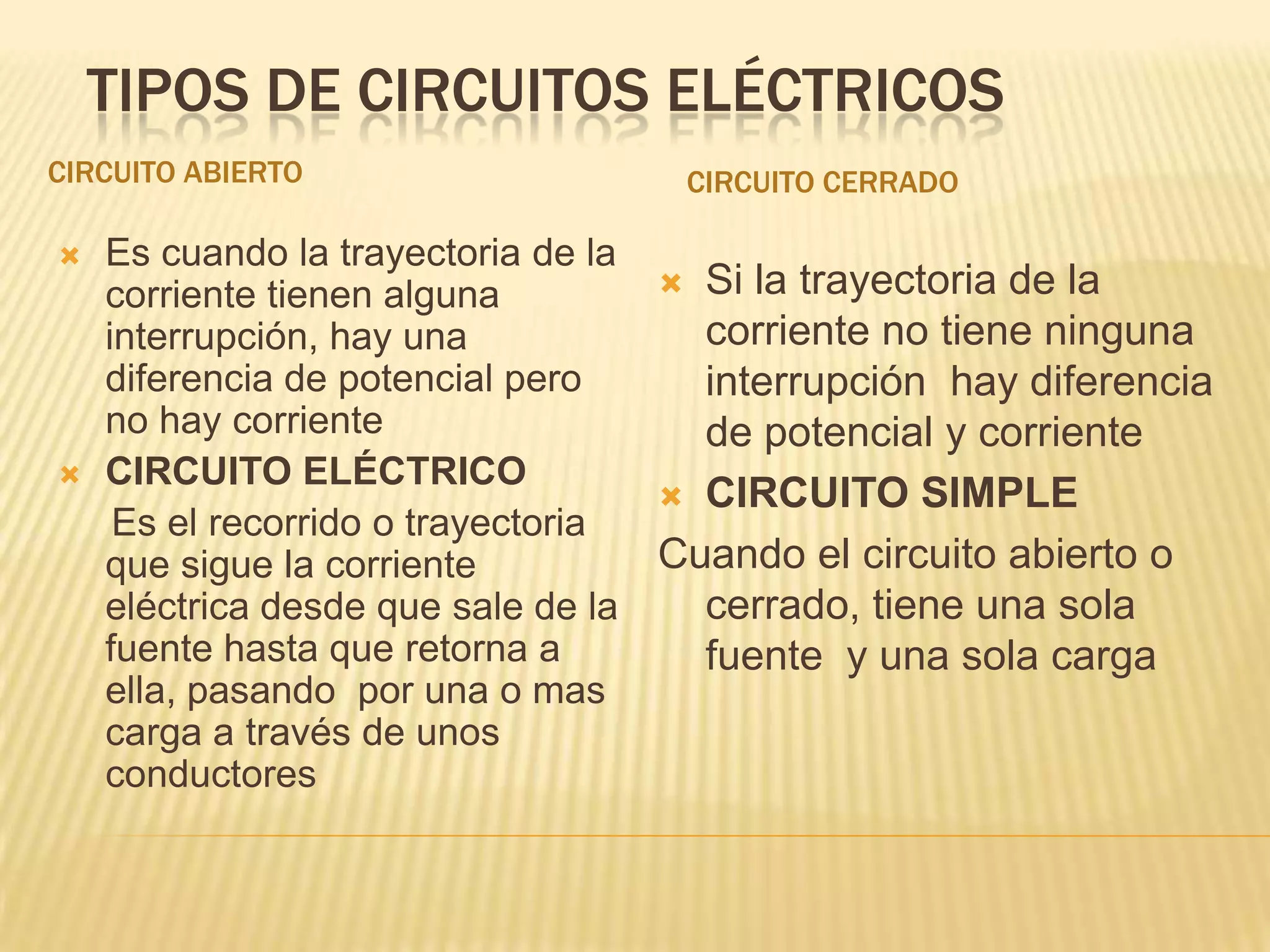

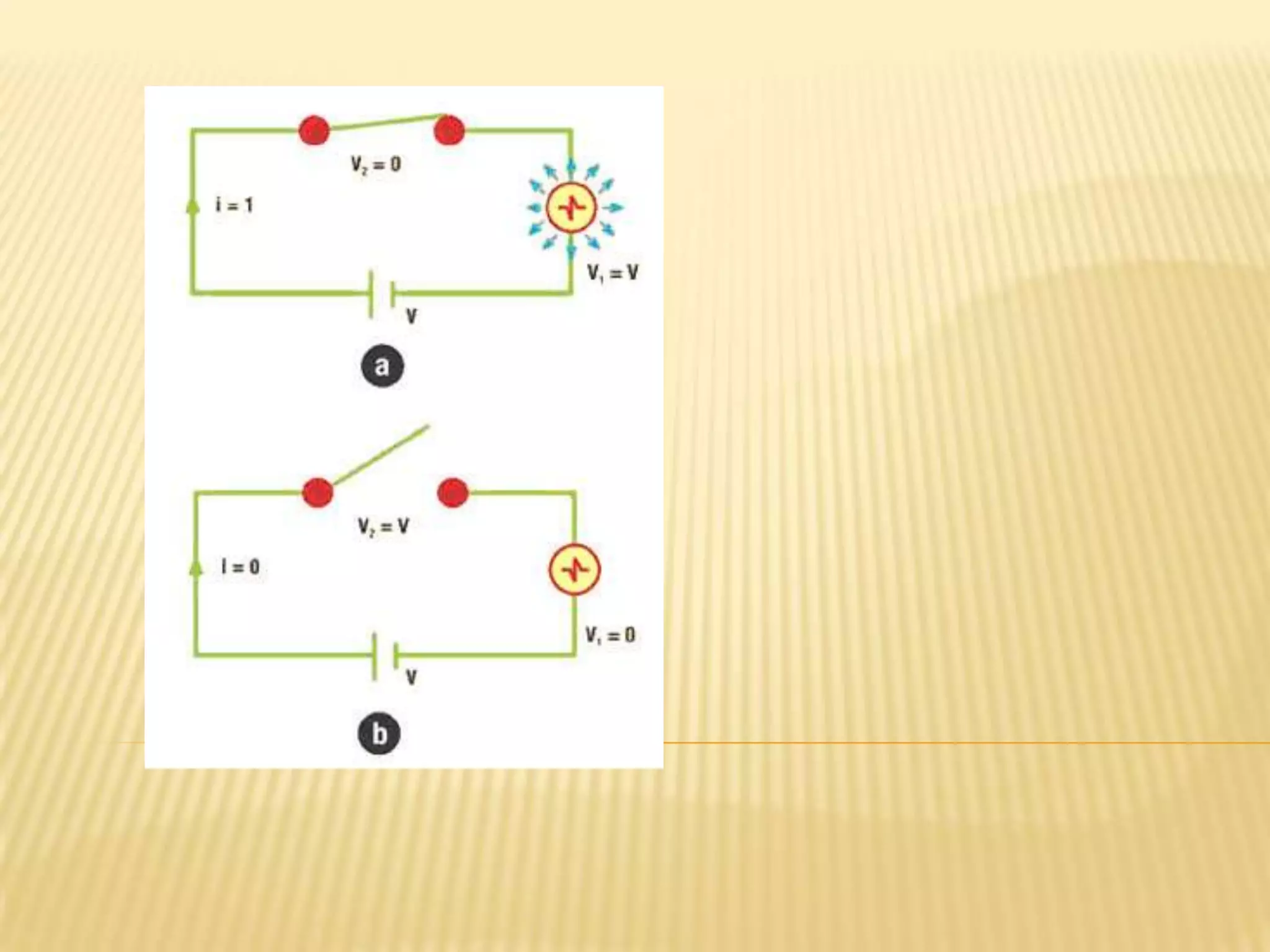

1. Tipos de circuitos eléctricos Circuito abiertoCircuito cerradoEs cuando la trayectoria de la corriente tienen alguna interrupción, hay una diferencia de potencial pero no hay corriente CIRCUITO ELÉCTRICO Es el recorrido o trayectoria que sigue la corriente eléctrica desde que sale de la fuente hasta que retorna a ella, pasando por una o mas carga a través de unos conductores Si la trayectoria de la corriente no tiene ninguna interrupción hay diferencia de potencial y corriente CIRCUITO SIMPLECuando el circuito abierto o cerrado, tiene una sola fuente y una sola carga

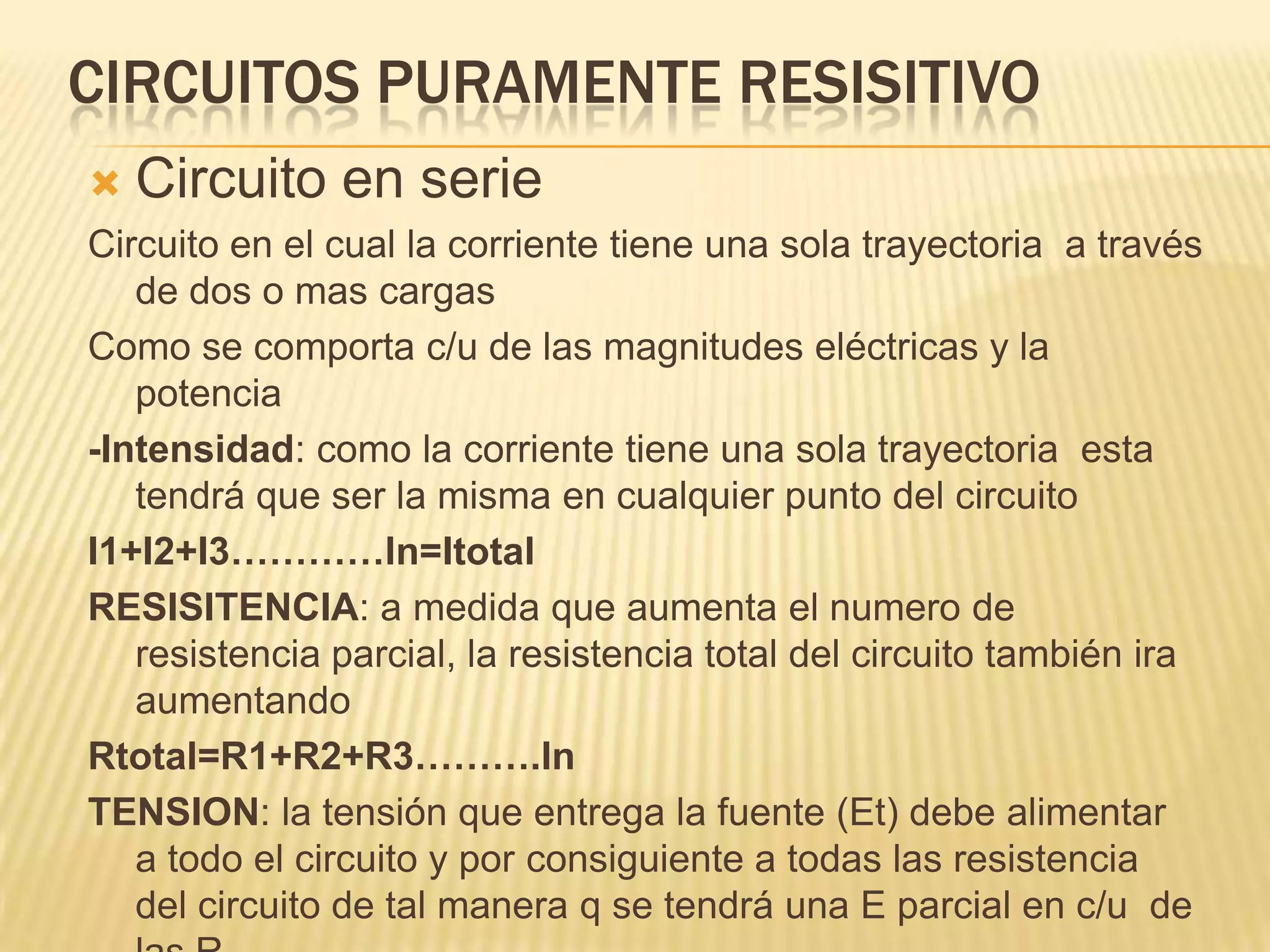

3. Circuitos puramente resisitivoCircuito en serieCircuito en el cual la corriente tiene una sola trayectoria a través de dos o mas cargasComo se comporta c/u de las magnitudes eléctricas y la potencia -Intensidad: como la corriente tiene una sola trayectoria esta tendrá que ser la misma en cualquier punto del circuitoI1+I2+I3…………ln=ItotalRESISITENCIA: a medida que aumenta el numero de resistencia parcial, la resistencia total del circuito también ira aumentandoRtotal=R1+R2+R3……….lnTENSION: la tensión que entrega la fuente (Et) debe alimentar a todo el circuito y por consiguiente a todas las resistencia del circuito de tal manera q se tendrá una E parcial en c/u de las R Et= E1+E2+E3………ln

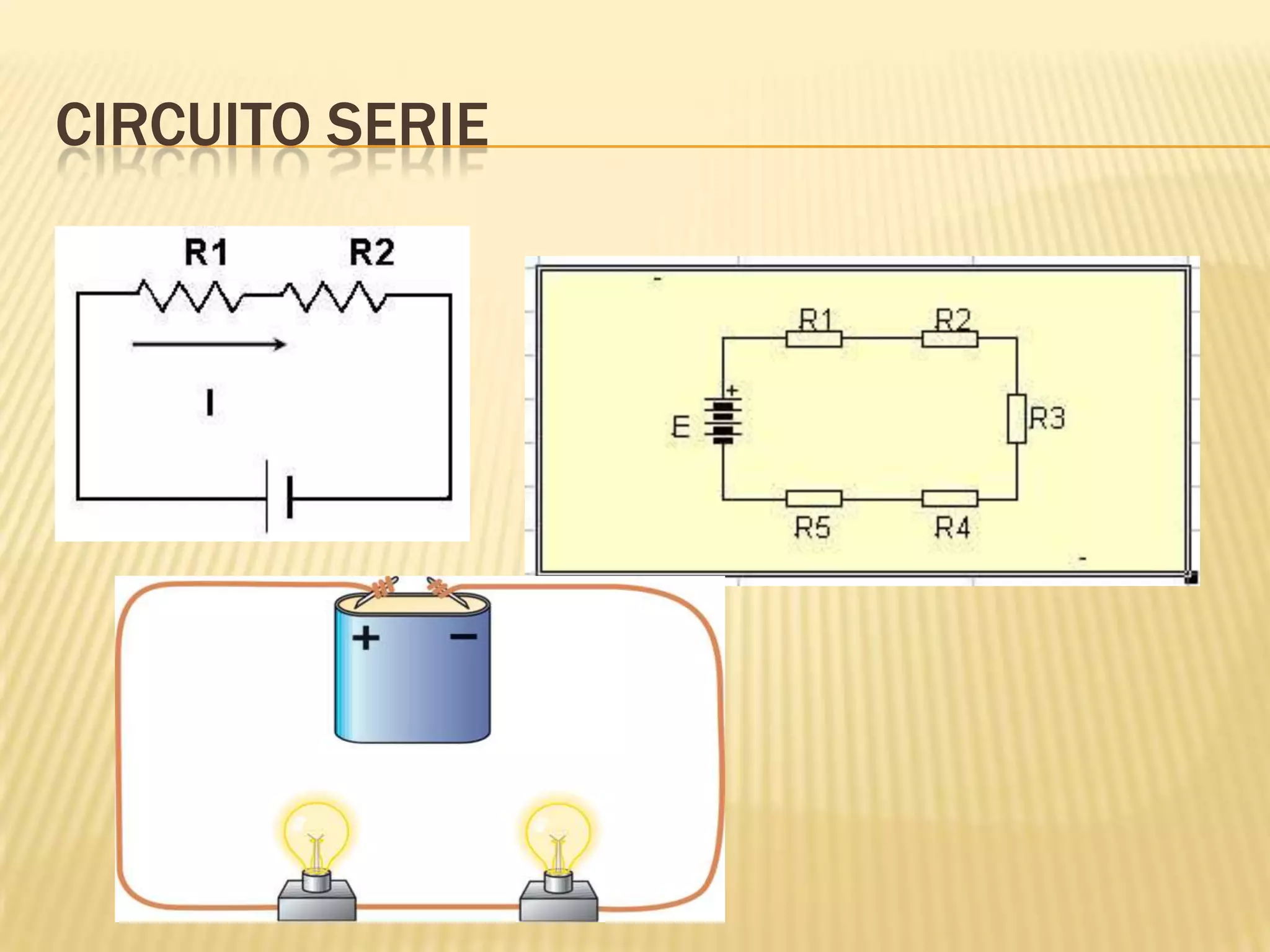

4. Circuito serie

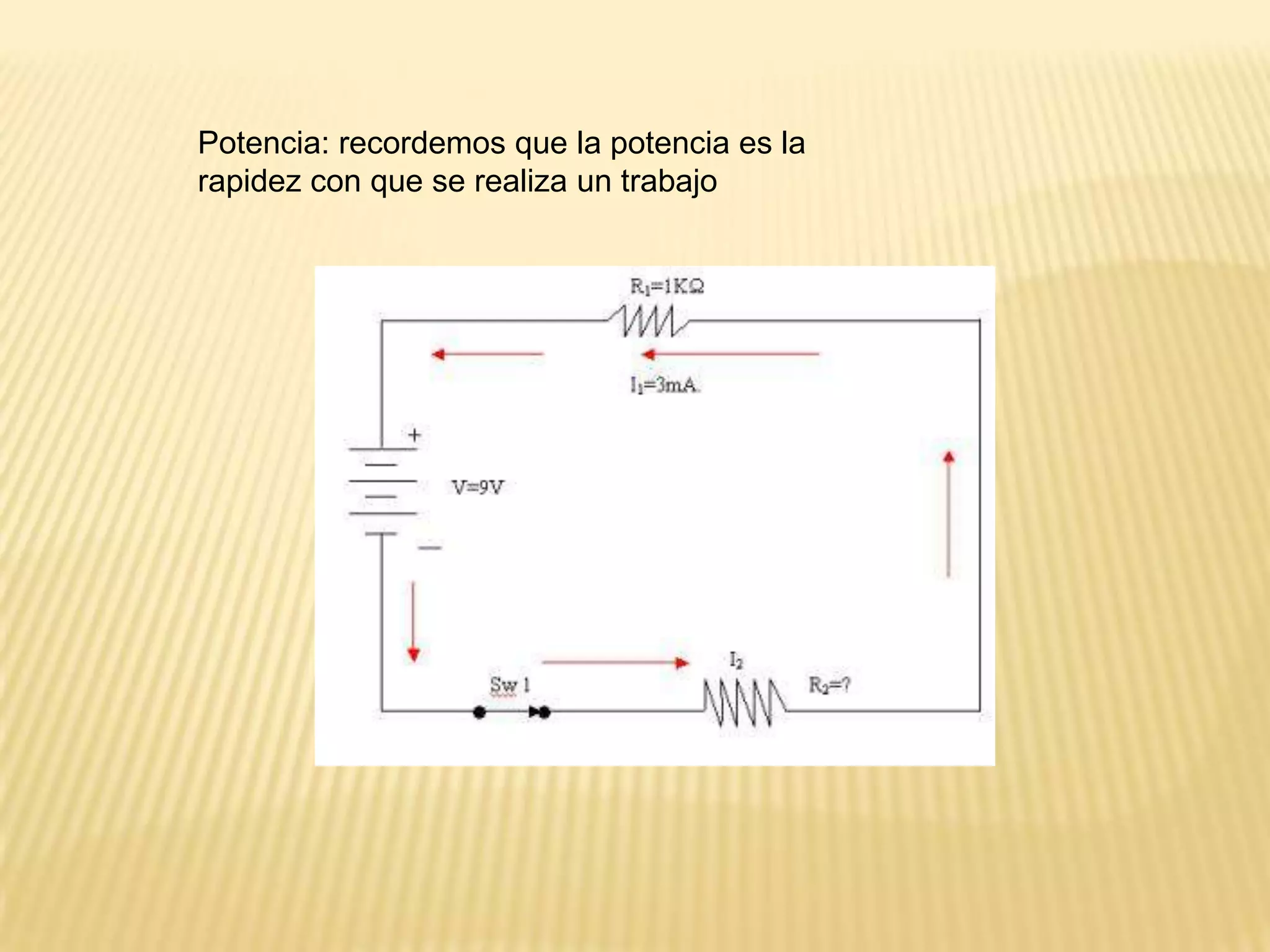

5. Potencia: recordemos que la potencia es la rapidez con que se realiza un trabajo

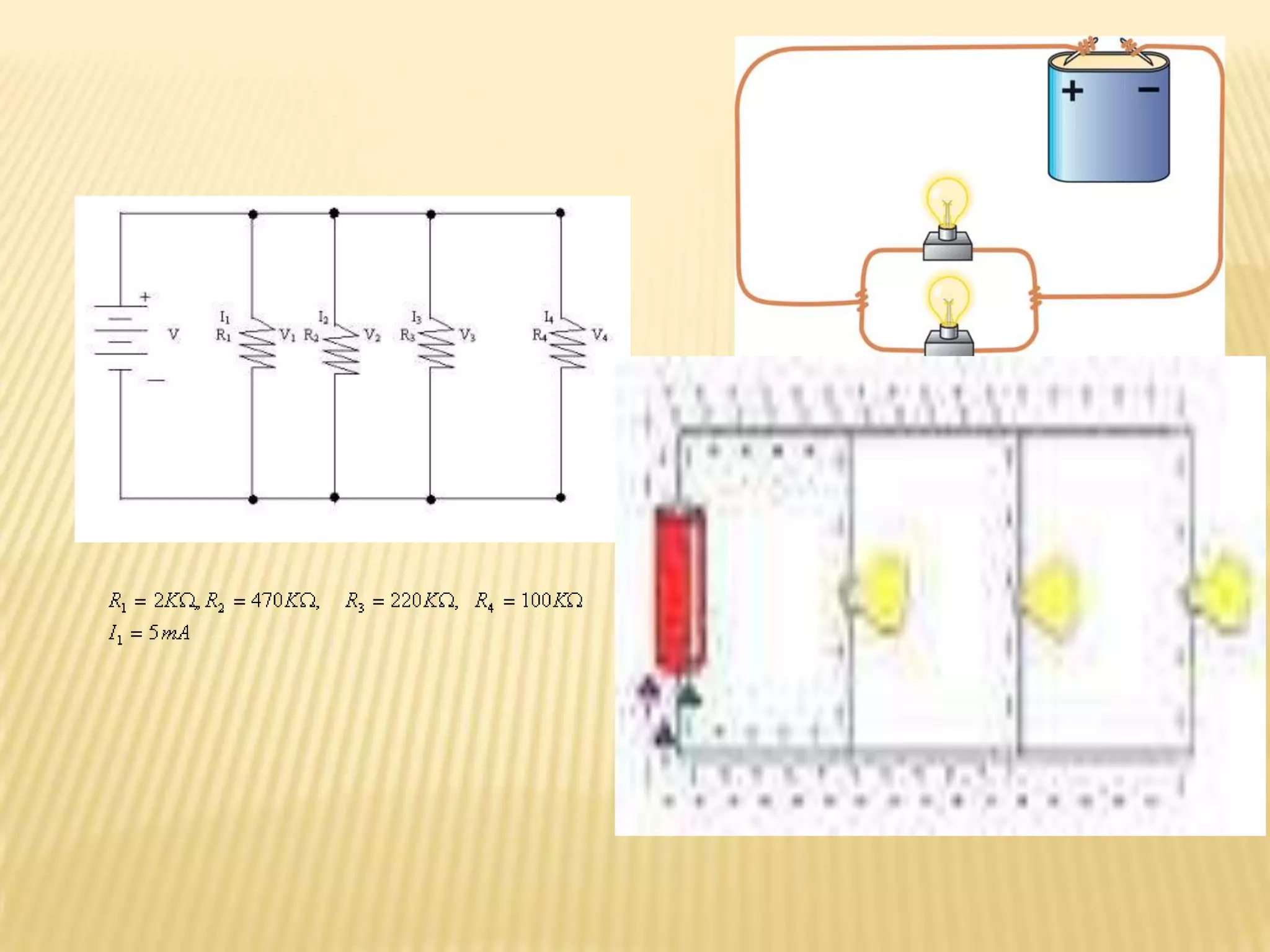

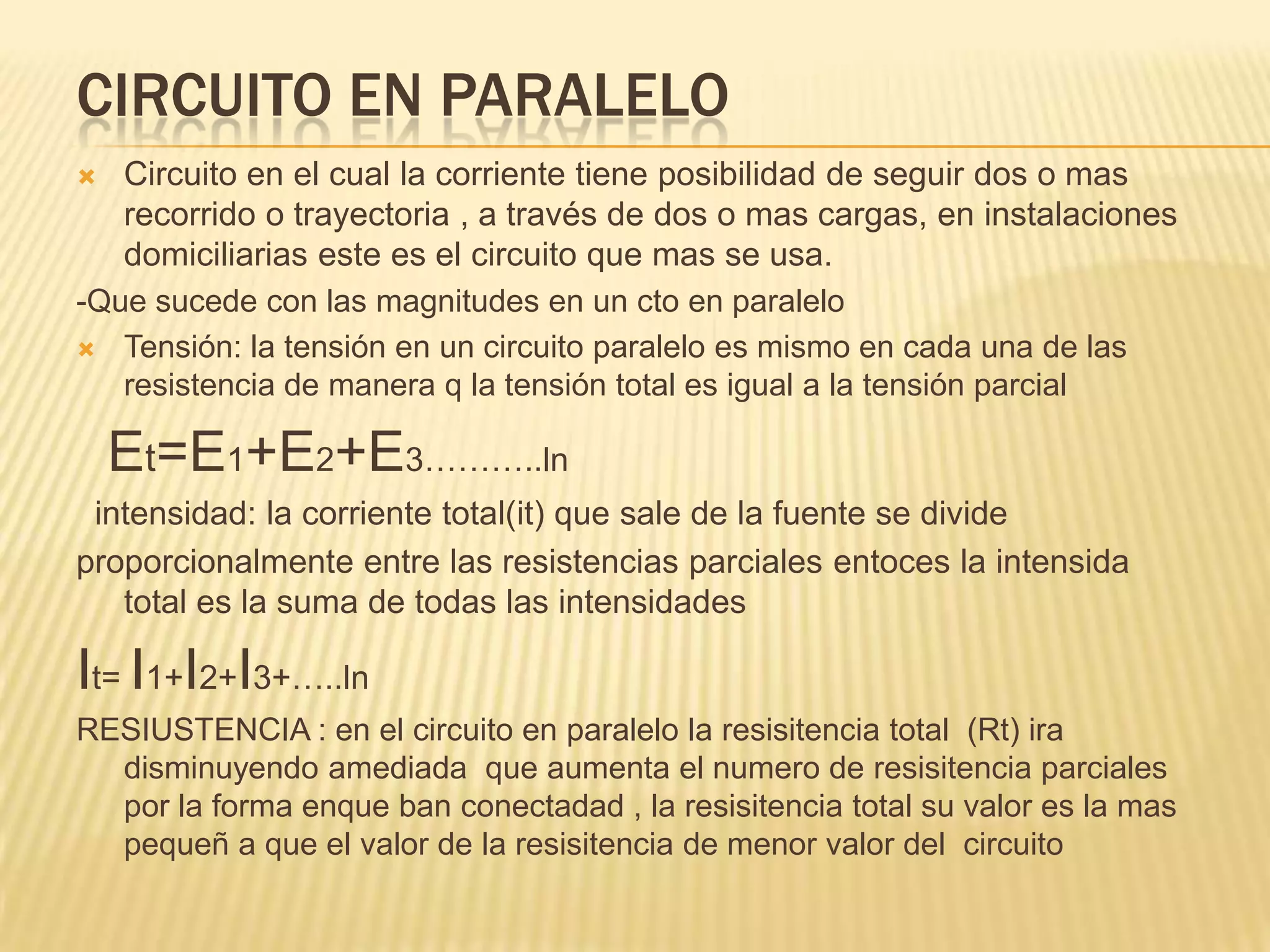

6. Circuito en paraleloCircuito en el cual la corriente tiene posibilidad de seguir dos o mas recorrido o trayectoria , a través de dos o mas cargas, en instalaciones domiciliarias este es el circuito que mas se usa.-Que sucede con las magnitudes en un cto en paralelo Tensión: la tensión en un circuito paralelo es mismo en cada una de las resistencia de manera q la tensión total es igual a la tensión parcial Et=E1+E2+E3………..lnintensidad: la corriente total(it) que sale de la fuente se divide proporcionalmente entre las resistencias parciales entoces la intensida total es la suma de todas las intensidades It= I1+I2+I3+…..ln RESIUSTENCIA : en el circuito en paralelo la resisitencia total (Rt) ira disminuyendo amediada que aumenta el numero de resisitencia parciales por la forma enquebanconectadad , la resisitencia total su valor es la mas pequeñ a que el valor de la resisitencia de menor valor del circuito

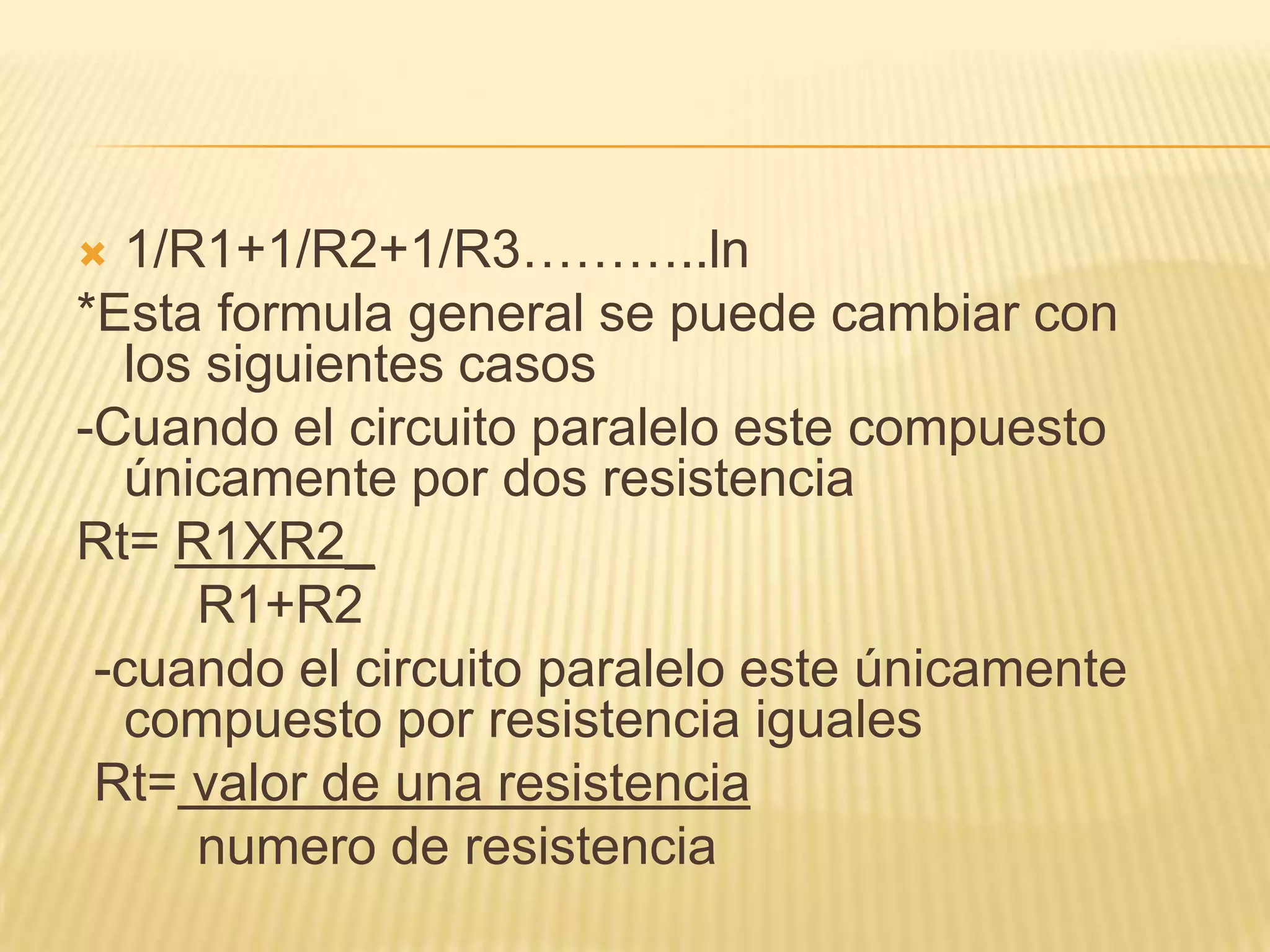

7. 1/R1+1/R2+1/R3………..ln*Esta formula general se puede cambiar con los siguientes casos-Cuando el circuito paralelo este compuesto únicamente por dos resistencia Rt= R1XR2_ R1+R2-cuando el circuito paralelo este únicamente compuesto por resistencia igualesRt= valor de una resistencia numero de resistencia

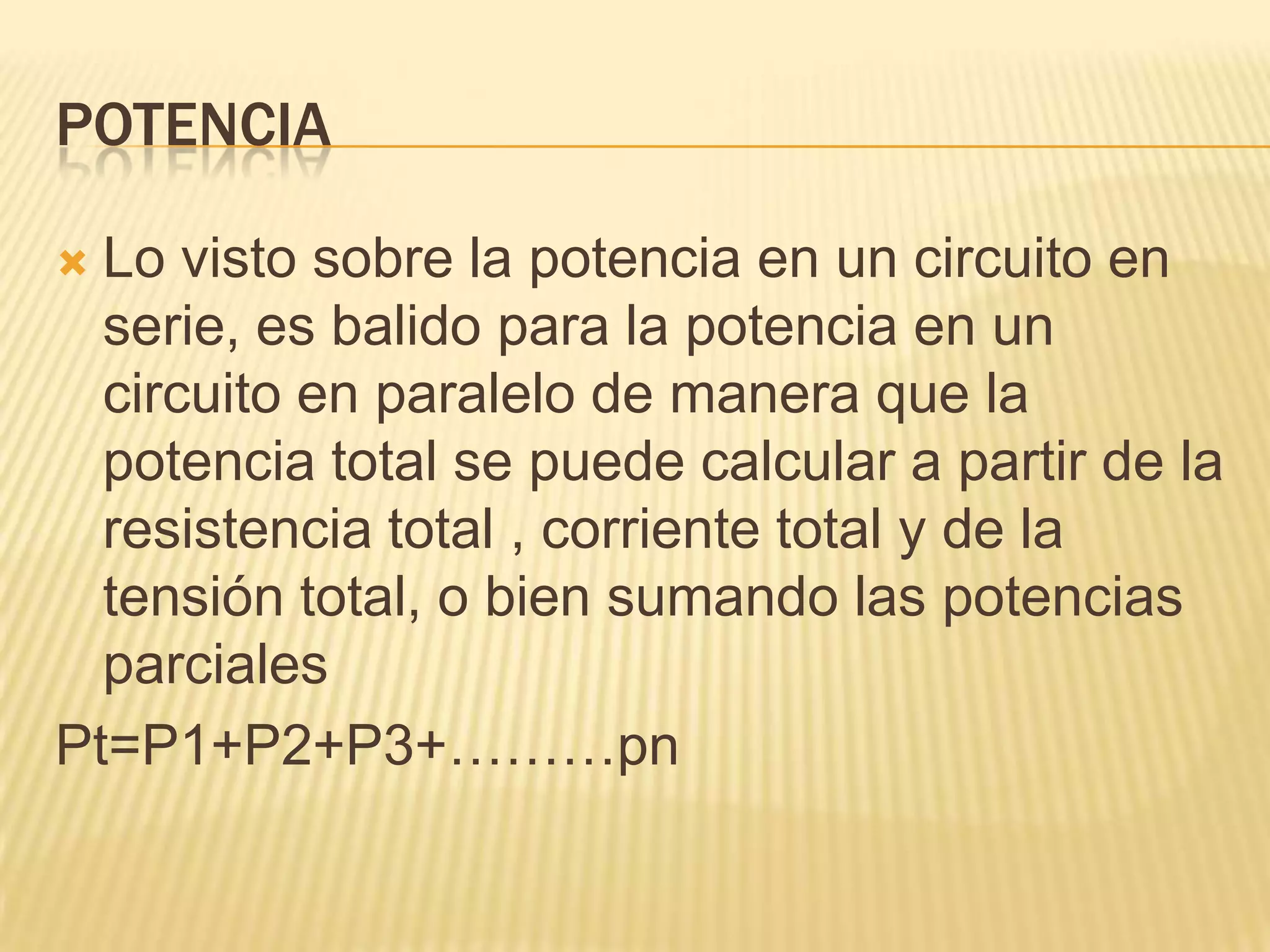

9. potenciaLo visto sobre la potencia en un circuito en serie, es balido para la potencia en un circuito en paralelo de manera que la potencia total se puede calcular a partir de la resistencia total , corriente total y de la tensión total, o bien sumando las potencias parciales Pt=P1+P2+P3+………pn
