Un diagrama de entidad-relación representa las relaciones mediante rombos etiquetados con verbos que se unen con líneas a los rectángulos que representan las entidades. Los atributos no suelen mostrarse en el diagrama, sino que se describen por separado. El diagrama muestra las entidades, atributos, relaciones y claves para modelar un dominio de datos de forma gráfica.

1. Relaciones
Se representa mediante un rombo etiquetado en
su interior con un verbo. Este rombo se debe
unir mediante líneas con las entidades
(rectángulos) que relaciona.
Por motivos de legibilidad, los atributos no
suelen representarse en un diagrama entidad-
relación, sino que se describen textualmente en
otros documentos adjuntos.

2. Representación del Objeto de Estudio
en el Mundo de los Datos
● Entidades.
● Atributos de las Entidades.
● Atributo llave.
● Relaciones entre las Entidades.
● Modelo gráfico de las Entidades y sus Relaciones.
(Diagrama Entidad Relación)
● Modelo Lógico de los Datos.

3. Obtención del Diagrama Entidad
Relación

4. TIPOS DE RELACION
● Relación de uno a varios (1,n). Se crea una relación
de uno a varios si uno de los campos relacionados
es una clave principal. Esta relación es la más
común. Cada registro de una tabla puede estar
enlazado con varios registros de una segunda tabla,
pero cada registro de la segunda sólo puede estar
enlazado con un único registro de la primera.

5. TIPOS DE RELACION
● Relación de uno a uno (1,1). Se creará una
relación de este tipo si ambos campos relacionados
son claves principales. En este tipo de relación, un
registro de la tabla uno sólo puede estar
relacionado con un único registro de la tabla dos y
viceversa. No es muy usada.

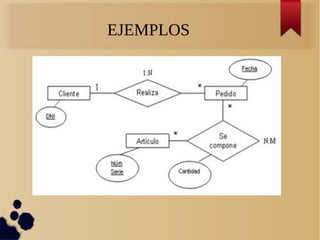

6. EJEMPLOS

7. EJEMPLOS

8. EJEMPLOS

9. EJEMPLOS

10. EJEMPLOS
