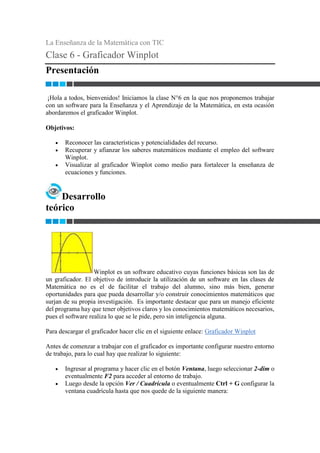

1. La Enseñanza de la Matemática con TIC
Clase 6 - Graficador Winplot
Presentación
¡Hola a todos, bienvenidos! Iniciamos la clase N°6 en la que nos proponemos trabajar
con un software para la Enseñanza y el Aprendizaje de la Matemática, en esta ocasión
abordaremos el graficador Winplot.
Objetivos:
 Reconocer las características y potencialidades del recurso.
 Recuperar y afianzar los saberes matemáticos mediante el empleo del software
Winplot.
 Visualizar al graficador Winplot como medio para fortalecer la enseñanza de
ecuaciones y funciones.
Desarrollo
teórico
Winplot es un software educativo cuyas funciones básicas son las de
un graficador. El objetivo de introducir la utilización de un software en las clases de
Matemática no es el de facilitar el trabajo del alumno, sino más bien, generar
oportunidades para que pueda desarrollar y/o construir conocimientos matemáticos que
surjan de su propia investigación. Es importante destacar que para un manejo eficiente
del programa hay que tener objetivos claros y los conocimientos matemáticos necesarios,
pues el software realiza lo que se le pide, pero sin inteligencia alguna.
Para descargar el graficador hacer clic en el siguiente enlace: Graficador Winplot
Antes de comenzar a trabajar con el graficador es importante configurar nuestro entorno
de trabajo, para lo cual hay que realizar lo siguiente:
 Ingresar al programa y hacer clic en el botón Ventana, luego seleccionar 2-dim o
eventualmente F2 para acceder al entorno de trabajo.

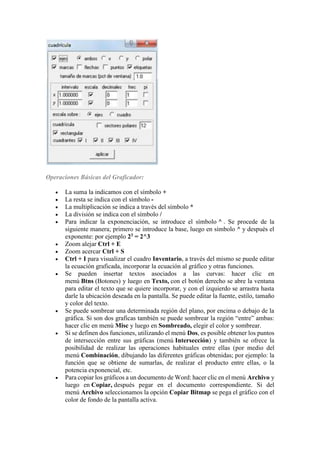

 Luego desde la opción Ver / Cuadrícula o eventualmente Ctrl + G configurar la
ventana cuadrícula hasta que nos quede de la siguiente manera:

2. Operaciones Básicas del Graficador:
 La suma la indicamos con el símbolo +
 La resta se indica con el símbolo -
 La multiplicación se indica a través del símbolo *
 La división se indica con el símbolo /
 Para indicar la exponenciación, se introduce el símbolo ^ . Se procede de la
siguiente manera; primero se introduce la base, luego en símbolo ^ y después el
exponente: por ejemplo 23 = 2^3
 Zoom alejar Ctrl + E
 Zoom acercar Ctrl + S
 Ctrl + I para visualizar el cuadro Inventario, a través del mismo se puede editar
la ecuación graficada, incorporar la ecuación al gráfico y otras funciones.
 Se pueden insertar textos asociados a las curvas: hacer clic en
menú Btns (Botones) y luego en Texto, con el botón derecho se abre la ventana
para editar el texto que se quiere incorporar, y con el izquierdo se arrastra hasta
darle la ubicación deseada en la pantalla. Se puede editar la fuente, estilo, tamaño
y color del texto.
 Se puede sombrear una determinada región del plano, por encima o debajo de la
gráfica. Si son dos graficas también se puede sombrear la región “entre” ambas:
hacer clic en menú Misc y luego en Sombreado, elegir el color y sombrear.
 Si se definen dos funciones, utilizando el menú Dos, es posible obtener los puntos
de intersección entre sus gráficas (menú Intersección) y también se ofrece la
posibilidad de realizar las operaciones habituales entre ellas (por medio del
menú Combinación, dibujando las diferentes gráficas obtenidas; por ejemplo: la
función que se obtiene de sumarlas, de realizar el producto entre ellas, o la
potencia exponencial, etc.
 Para copiar los gráficos a un documento de Word: hacer clic en el menú Archivo y
luego en Copiar, después pegar en el documento correspondiente. Si del
menú Archivo seleccionamos la opción Copiar Bitmap se pega el gráfico con el
color de fondo de la pantalla activa.

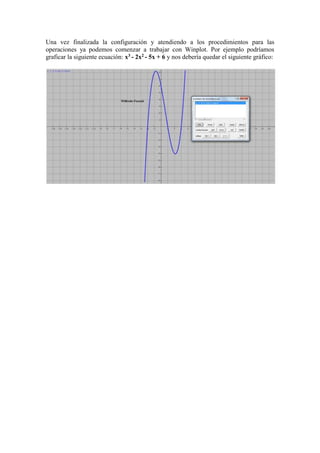

3. Una vez finalizada la configuración y atendiendo a los procedimientos para las
operaciones ya podemos comenzar a trabajar con Winplot. Por ejemplo podríamos
graficar la siguiente ecuación: x3 - 2x2 - 5x + 6 y nos debería quedar el siguiente gráfico:
