Este documento presenta un plan de estudios para el curso CCNA3 que cubre principios básicos de conmutación y enrutamiento intermedio. El plan de estudios incluye nueve módulos que cubren temas como VLSM, RIP versión 2, OSPF, EIGRP, conceptos de conmutación, configuración de switches, protocolo spanning-tree, VLAN y protocolo troncal de VLAN.

1. CCNA3 Principios básicos de conmutación y enrutamiento intermedio

2. Introducción al enrutamiento sin clase M ó dulo 3 Capítulo 1 Curriculum: CCNA CCNA3 Clase 01

3. CCNA3 Principios básicos de conmutación y enrutamiento intermedio Módulo 1: Introducción al enrutamiento sin clase 1.1 VLSM 1.2 RIP Versión 2 Módulo 2: OSPF de una sola área 2.1 Protocolo de enrutamiento del estado de enlace 2.2 Conceptos de OSPF de área única 2.3 Configuración de OSPF de un área

4. CCNA3 Principios básicos de conmutación y enrutamiento intermedio Módulo 3: EIGRP 3.1 EIGRP 3.2 operación de EIGRP 3.3 Diagnóstico de fallas de protocolos de enrutamiento Módulo 4: Conceptos sobre la conmutación 4.1 Introducción a las LAN Ethernet/802.3 4.2 Introducción a la conmutación LAN 4.3 Operación de los switches

5. CCNA3 Principios básicos de conmutación y enrutamiento intermedio Módulo 5: Switches 5.1 Diseño de LAN 5.2 Switches de LAN Módulo 6: Configuración de switch 6.1 Arranque del switch 6.2 Configuración del switch

6. CCNA3 Principios básicos de conmutación y enrutamiento intermedio Módulo 7: Protocolo Spanning-Tree 7.1 Topologías redundantes 7.2 Protocolo Spanning-Tree Módulo 8: LAN virtuales 8.1 Conceptos de VLAN 8.2 Configuración de la VLAN 8.3 Diagnóstico de fallas de las VLAN

7. CCNA3 Principios básicos de conmutación y enrutamiento intermedio Módulo 9: Protocolo de enlace troncal de VLAN 9.1 Enlace troncal 9.2 VTP 9.3 Descripción general del enrutamiento entre VLANs 10 Caso de Estudio

8. © 2004, Cisco Systems, Inc. All rights reserved. Recomendación Introducción VLSM Rip version 2 Recomendaciones

9. Recomendación Siguiendo las siguientes recomendaciones Ud puede hacer un mejor uso de su tiempo de estudio Mantenga sus notas y respuestas para todo su trabajo con este material en un lugar, para una referencia rápida Cuando ud tome un examen de prueba, escriba sus respuestas, estudios han demostrado que esto aumenta significativamente la retención, incluso si no se ha visto la información original nuevamente Es necesario practicar los comandos y configuraciones en un laboratorio con el equipo adecuado Utilice esta presentación como un material de apoyo, y no como un material exclusivo para el estudio de este capítulo Si se presenta algún problema, comuniquese con su instructor

10. Introducción Este capitulo incluye los objetivos del examen INTRO 640-801 Este capitulo incluye los objetivos del examen INTRO 640-811

11. Introducción RIP version 2 está definido en el RFC 1723 y existe en las versiones del IOS desde la 11.1 y mas recientes Opciones agregadas a RIP en la version 2 Integración de la mascara de subred en las actualizaciones de enrutamiento Autenticación en las actualizaciones de enrutamiento Integración de la dirección del siguiente salto en cada ruta Etiquetación de rutas para uso externo Consultas en respuesta a solicitudes RIPv1

12. © 2004, Cisco Systems, Inc. All rights reserved. Recomendación Introducción VLSM Rip version 2 Recomendaciones

13. © 2004, Cisco Systems, Inc. All rights reserved. Recomendación Introducción VLSM Recordatorio Rip version 2 Recomendaciones

14. IPv4 Una dirección IP está compuesta por 32 bits (4 octetos). 255 . 0 . 0 . 0 . 255 . 0 . 0 255 . 255 . 255 . 0 Mascara Mascara Mascara

15. Numero de redes y hosts Clase A (8 bits de red y 24 bits de hosts) 2 8 = 256 redes & 2 24 = 16777216 maquinas por subred Clase B (16 bits de red y 16 bits de hosts) 2 16 = 65536 redes & 2 16 = 65536 maquinas por subred Clase C (24 bits de red y 8 bits de hosts) 2 24 = 16777216 redes & 2 8 = 256 maquinas por subred 255 . 0 . 0 . 0 . 255 . 0 . 0 255 . 255 . 255 . 0

16. Ejemplo Usando /24 190.52 . 1 .2 190.52 . 2 .2 190.52 . 3 .2 internamente Los dispositivos dentro de la LAN miran a estas direcciones como 3 diferentes redes llamadas subredes . Clase B Network Network Host Host Dada la IP clase B 190.52.0.0 Network Network Subnet Host

17. Usando el 3rd octeto la IP 190.52.0.0 fué dividida en: 190.52.1.0 190.52.2.0 190.52.3.0 190.52.4.0 190.52.5.0 190.52.6.0 190.52.7.0 190.52.8.0 190.52.9.0 190.52.10.0 190.52.11.0 190.52.12.0 190.52.13.0 190.52.14.0 190.52.15.0 190.52.16.0 190.52.17.0 190.52.18.0 190.52.19.0 and so on ... Cont… Network Network Subnet Host

18. Si necesita repasar subredes… Lectura recomendada: Tutorial de subredes http ://www.soi.wide.ad.jp/soi-asia/pkg1/06/index_63.html Tutorial de subredes en español http :// www.htmlweb.net /redes/subredes/ subredes _1. html

19. © 2004, Cisco Systems, Inc. All rights reserved. Recomendación Introducción VLSM Recordatorio Rip version 2 Recomendaciones

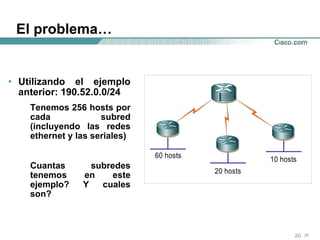

20. El problema… Utilizando el ejemplo anterior: 190.52.0.0/24 Tenemos 256 hosts por cada subred (incluyendo las redes ethernet y las seriales) Cuantas subredes tenemos en este ejemplo? Y cuales son?

21. El concepto Con VLSM se puede dividir un espacio de direcciones IP con máscaras de longitud variable. (1987) Esto permite diseñar subredes con el tamaño apropiado para acomodar el número de usuarios requerido en cada sección de la red

22. Ejemplo de Diseño Utilizar unicamente la red 190.52.1.0

23. Solución Paso 1 Comenzar dividiendo toda la red en los bloques de mayor tamaño. En este caso los bloques de mayor tamaño son los de 60 hosts. Para lograr esto hay que dejar para el campo de host 6 bits porque: Host = 2 6 – 2 = 62 Si se requieren 6 bits, se están tomando 2 bits los cuales dividen el espacio en 4 subredes Diagrama

24. Continuación Paso 1 Ahora la mascara es: 255.255.255. 11000000  255.255.255.192 Diagrama 190.52.1.192 190.52.1. 11 000000 Subred 3 190.52.1.128 190.52.1. 10 000000 Subred 2 190.52.1.64 190.52.1. 01 000000 Subred 1 190.52.1.0 190.52.1. 00 000000 Subred 0 Decimal Binario Nombre

25. Paso 2 2. Reservar los bloques que se necesitan de ese tamaño. En este caso se necesitan 2, por lo tanto se seleccionan las subredes 1 y 2 para las dos oficinas centrales Diagrama

26. Paso 3 3. Tomar alguno de los bloques anteriores que no se haya utilizado y volverlo a dividir tomando más bits. Ahora se requiere dividir en bloques de 10 direcciones. Para lograr esto hay que dejar para el campo de host 4 bits porque: Host = 2 4 – 2 = 14 Si se requieren 4 bits de host, se están tomando 4 bits, dos bits más que en el round anterior. La mascara ahora es 255.255.255.240 . Diagrama

27. Continuacion Paso 3 190.52.1.00 00 0000 190.52.1.0 190.52.1.00 01 0000 190.52.1.16 190.52.1.00 10 0000 190.52.1.32 190.52.1.00 11 0000 190.52.1.48 190.52.1.0 Ya que seleccionamos la subred 0 que está libre. Utilizamos la máscara: 255.255.255.240 ó /28 Subredes

28. Solución 190.52.1.0/28 190.52.1.16/28 190.52.1.32/28 190.52.1.48/28 190.52.1.64/26 190.52.1.128/26

29. Resumen del ejercicio 190. 52.1.1100 0000 190.52.1.192/28 (libre) 190. 52.1.1101 0000 190.52.1.208/28 (libre) 190. 52.1.1110 0000 190.52.1.224/28 (libre) 190. 52.1.1111 0000 190.52.1.240/28 (libre) 190.52.1.192/26 190.52.1.0000 0000 190.52.1.00/28 (of 10) 190. 52.1.0001 0000 190.52.1.16/28 (of 10) 190. 52.1.0010 0000 190.52.1.32/28 (of 10) 190. 52.1.0011 0000 190.52.1.48/28 (of 10) 190.52.1.0/26 190.52.1.64/26 (HQ1) 190.52.1.128/26 (HQ2)

30. Solución Final 190.52.1.0/28 190.52.1.16/28 190.52.1.32/28 190.52.1.48/28 190.52.1.64/26 190.52.1.128/26 190.52.1.192/30 190.52.1.196/30 190.52.1.200/30

31. Show Ip route HQ1#show ip route Codes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B-BGP D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area (…) Gateway of last resort is not set 192.168.1.0/24 is variable subnetted, 9 subnets, 3 masks C 192.168.1.64/26 is directly connected, FastEthernet0/0 R 192.168.1.128/26 [120/1] via 192.168.1.214, 00:00:23, Serial0/0 C 192.168.1.16/28 is directly connected, FastEthernet0/1 R 192.168.1.32/28 [120/1] via 192.168.1.214, 00:00:15, Serial0/0 R 192.168.1.48/28 [120/1] via 192.168.1.210, 00:00:15, Serial0/1 R 192.168.1.192/28 [120/2] via 192.168.1.214, 00:00:17, Serial0/0 C 192.168.1.208/30 is directly connected, Serial0/1 C 192.168.1.212/30 is directly connected, Serial0/0 R 192.168.1.216/30 [120/1] via 192.168.1.214, 00:00:10, Serial0/0

32. © 2004, Cisco Systems, Inc. All rights reserved. Recomendación Introducción VLSM Rip version 2 Recomendaciones

33. Convergencia RIP Paso 1 Cuando el router local mira que una red conectada desaparece, éste manda un actualización rápida “multicast” a la dirección reservada clase D 224.0.0.9 y remueve la ruta de la tabla de enrutamiento. Esto es “triggered update con poison reverse” Paso 2 Los routers receptores mandan una actualización rápida y pone la ruta afectada en espera Paso 3 El router origen, consulta a sus vecinos por rutas alternas. Si los vecinos tienen una ruta alterna, ésta es mandada; de otra manera, la ruta envenenada es mandada

34. Convergencia RIP Paso 4 El router origen instala la mejor ruta alterna que escucha despues de haberse limpiado las rutas originales Paso 5 Los routers que están en espera ignoran la ruta alterna Paso 6 Cuando los otros routeres despiertan despues de estar en espera, ellos aceptan las rutas alternas

35. Caracteristicas RIP Version 2 Protocolo Vector-distancia Utiliza el puerto 520 UDP Protocolo Classless (soporta CIDR) Soporta VLSMs La métrica es el numero de saltos El número de saltos máximo es 15; las rutas inalcanzables tienen métrica de 16 como minimo

36. Caracteristicas RIP Version 2 Actualizaciones periodicas de enrutamiento son enviadas cada 30 segundos a la dirección multicast 224.0.0.9 25 rutas por mensaje RIP (24 si se utiliza autenticación) Soporta autenticacion Implementa Split Horizon con Poison reverese Implementa actualizaciones por eventos La mascara de subred es incluida Distancia administrativa es de 120 Utilizada en redes pequeñas (flat networks) o al borde de redes grandes

37. Protocolos de enrutamiento Classfull y Classless La verdadera caracteristica de un protocolo de enrutamiento “classless” es la integración de la mascara de subred en las actualizaciones de enrutamiento Por defecto el IOS de Cisco no permite la utilización de la primera subred “todos ceros”. Para evitar este comportamiento utilíce el comando ip subnet-zero Protocolo de enrutamiento

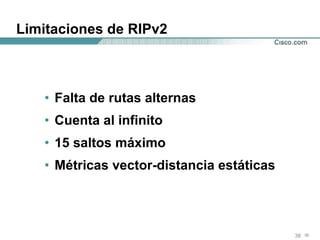

38. Limitaciones de RIPv2 Falta de rutas alternas Cuenta al infinito 15 saltos máximo Métricas vector-distancia estáticas

39. Configuración del protocolo RIP El comando router rip habilita el protocolo de enrutamiento RIP Luego se ejecuta el comando network para informar al router acerca de las interfaces donde RIP estará activo Para habilitar RIPv2, utilize el comando version 2

40. Ejemplo NewYork(config)#interface fastethernet0/0 NewYork(config-if)#ip address 192.168.50.129 255.255.255.192 NewYork(config-if)#ip rip send version 1 NewYork(config-if)#ip rip receive version 1 NewYork(config)#interface fastethernet0/1 NewYork(config-if)#ip address 172.25.150.193 255.255.255.240 NewYork(config-if)#ip rip send version 1 2 NewYork(config)#interface fastethernet0/2 NewYork(config-if)#ip address 172.25.150.225 225.255.255.240 NewYork(config)#router rip NewYork(config-router)#version 2 NewYork(config-router)#network 172.25.0.0 NewYork(config-router)#network 192.168.50.0

41. Verificando la configuración de RIP Show ip protocols show interface interface show ip interface interface show running-config Show ip rip database

42. Comandos Debug
