El documento describe los componentes esenciales de una red informática, agrupándolos en cuatro categorías: hardware, elementos de conectividad, medios de transmisión y software. También se detalla la funcionalidad de diferentes dispositivos como servidores, estaciones de trabajo, nodos y dispositivos de interconexión como switches y routers, así como sus tipos y características. Además, se aborda la importancia de los protocolos y sistemas operativos de red en la gestión y funcionamiento de la infraestructura IT.

1. 1

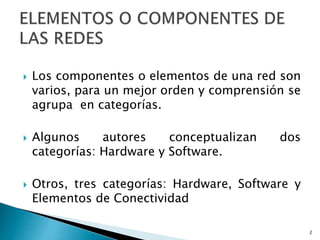

2.  Los componentes o elementos de una red son
varios, para un mejor orden y comprensión se
agrupa en categorías.
 Algunos autores conceptualizan dos
categorías: Hardware y Software.
 Otros, tres categorías: Hardware, Software y
Elementos de Conectividad
2

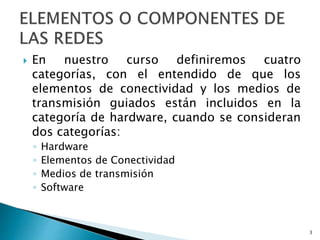

3.  En nuestro curso definiremos cuatro
categorías, con el entendido de que los
elementos de conectividad y los medios de
transmisión guiados están incluidos en la
categoría de hardware, cuando se consideran
dos categorías:
◦ Hardware
◦ Elementos de Conectividad
◦ Medios de transmisión
◦ Software
3

4. 1. Servidores
2. Puesto de trabajo o cliente
3. Nodos
Este tema es muy importante considerando
que es un elemento a considerar en el
diseño e implementación de una
infraestructura IT, o solamente de red.
4

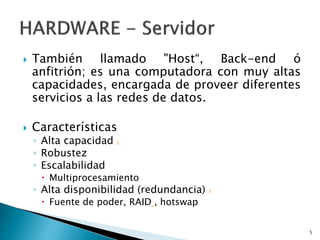

5.  También llamado "Host“, Back-end ó
anfitrión; es una computadora con muy altas
capacidades, encargada de proveer diferentes
servicios a las redes de datos.
 Características
◦ Alta capacidad 1
◦ Robustez
◦ Escalabilidad
 Multiprocesamiento
◦ Alta disponibilidad (redundancia) 1
 Fuente de poder, RAID , hotswap
5

6.  Diferenciar entre un servidor como tal y un
computador establecido como servidor.
 Tipos de Servidores
◦ Torre
◦ Para Rack
◦ Blade
◦ Clúster de Servidores 1
◦ Granja de Servidores
6

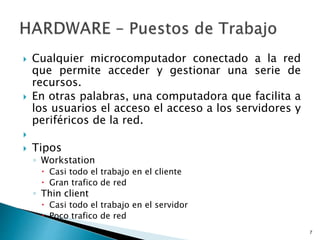

7.  Cualquier microcomputador conectado a la red
que permite acceder y gestionar una serie de
recursos.
 En otras palabras, una computadora que facilita a
los usuarios el acceso el acceso a los servidores y
periféricos de la red.

 Tipos
◦ Workstation
 Casi todo el trabajo en el cliente
 Gran trafico de red
◦ Thin client
 Casi todo el trabajo en el servidor
 Poco trafico de red
7

8.  Se le denomina así a cualquier elemento o
dispositivo conectado a una red.
 Lo anterior induce a que el nodo puede ser
inclusive un servidor o una estación de
trabajo.
 En general es cualquier dispositivo como
impresora de red, control de asistencia,
punto de acceso, cámara y otros.
 Inclusive equipos que no son de computo.
Por ejemplo una refrigeradora.
8

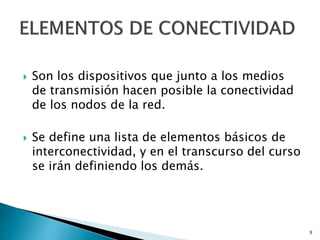

9.  Son los dispositivos que junto a los medios
de transmisión hacen posible la conectividad
de los nodos de la red.
 Se define una lista de elementos básicos de
interconectividad, y en el transcurso del curso
se irán definiendo los demás.
9

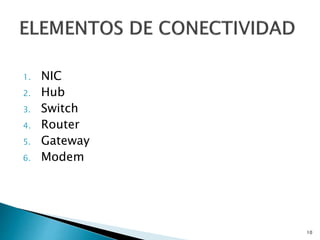

10. 1. NIC
2. Hub
3. Switch
4. Router
5. Gateway

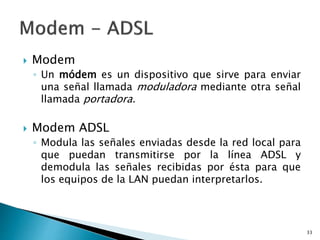

6. Modem
10

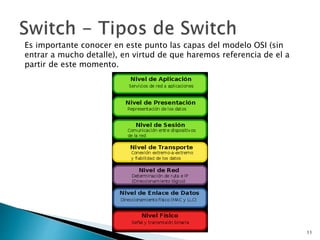

11. Es importante conocer en este punto las capas del modelo OSI (sin
entrar a mucho detalle), en virtud de que haremos referencia de el a
partir de este momento.
11

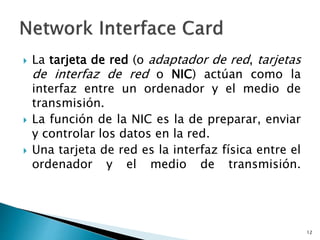

12.  La tarjeta de red (o adaptador de red, tarjetas
de interfaz de red o NIC) actúan como la
interfaz entre un ordenador y el medio de
transmisión.
 La función de la NIC es la de preparar, enviar
y controlar los datos en la red.
 Una tarjeta de red es la interfaz física entre el
ordenador y el medio de transmisión.
12

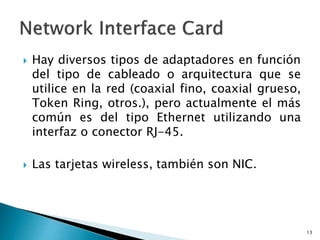

13.  Hay diversos tipos de adaptadores en función
del tipo de cableado o arquitectura que se
utilice en la red (coaxial fino, coaxial grueso,
Token Ring, otros.), pero actualmente el más
común es del tipo Ethernet utilizando una
interfaz o conector RJ-45.
 Las tarjetas wireless, también son NIC.
13

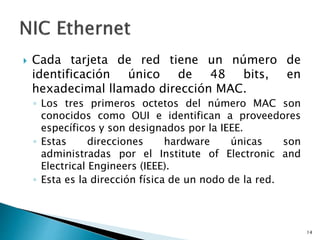

14.  Cada tarjeta de red tiene un número de
identificación único de 48 bits, en
hexadecimal llamado dirección MAC.
◦ Los tres primeros octetos del número MAC son
conocidos como OUI e identifican a proveedores
específicos y son designados por la IEEE.
◦ Estas direcciones hardware únicas son
administradas por el Institute of Electronic and
Electrical Engineers (IEEE).
◦ Esta es la dirección física de un nodo de la red.
14

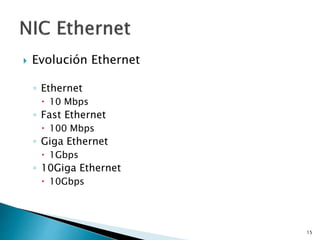

15.  Evolución Ethernet
◦ Ethernet
 10 Mbps
◦ Fast Ethernet
 100 Mbps
◦ Giga Ethernet
 1Gbps
◦ 10Giga Ethernet
 10Gbps
15

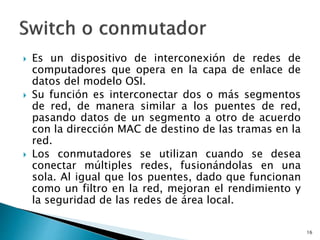

16.  Es un dispositivo de interconexión de redes de
computadores que opera en la capa de enlace de
datos del modelo OSI.
 Su función es interconectar dos o más segmentos
de red, de manera similar a los puentes de red,
pasando datos de un segmento a otro de acuerdo
con la dirección MAC de destino de las tramas en la
red.
 Los conmutadores se utilizan cuando se desea
conectar múltiples redes, fusionándolas en una
sola. Al igual que los puentes, dado que funcionan
como un filtro en la red, mejoran el rendimiento y
la seguridad de las redes de área local.
16

17.  Un Switch es un dispositivo de red que funciona
como un repartidor y sirve para segmentar una
red en diferentes dominios de difusión.
 El switch escucha en todos sus puertos y
construye tablas en las cuales mapea direcciones
MAC con el puerto a través del cual se pueden
alcanzar. De esta manera cuando un host envía
un mensaje en un segmento de red que va
destinado a otro segmento de red esté será leído
por el Switch y será enviado únicamente al
segmento de red que corresponda limitando así
al mínimo las colisiones de red.
17

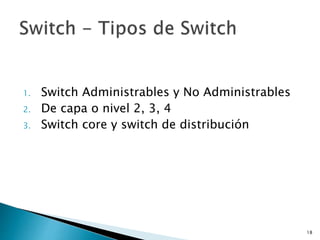

18. 1. Switch Administrables y No Administrables
2. De capa o nivel 2, 3, 4
3. Switch core y switch de distribución
18

19.  Switch Administrables y No Administrables
◦ Un switch no administrable es aquel que no tiene
ninguna capacidad de cambio alguno. No se tiene
acceso a la configuración.
◦ Un switch administrable es aquel posee la
capacidad de ser administrado.
 Permiten ver que esta pasando en la red, básicamente
estar tomando el pulso de la red y reaccionar mejor
cuando se presentan problemas.
 Permite implementar tecnologías como VLANs que
ayudan a optimizar el tráfico, mejorar la seguridad, en
resumen se tiene la flexibilidad para reaccionar ante el
crecimiento de la red, y mejorar la confiabilidad y
disponibilidad de su red.
19

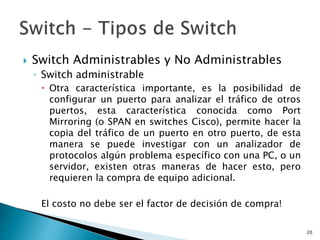

20.  Switch Administrables y No Administrables
◦ Switch administrable
 Otra característica importante, es la posibilidad de
configurar un puerto para analizar el tráfico de otros
puertos, esta característica conocida como Port
Mirroring (o SPAN en switches Cisco), permite hacer la
copia del tráfico de un puerto en otro puerto, de esta
manera se puede investigar con un analizador de
protocolos algún problema específico con una PC, o un
servidor, existen otras maneras de hacer esto, pero
requieren la compra de equipo adicional.
El costo no debe ser el factor de decisión de compra!
20

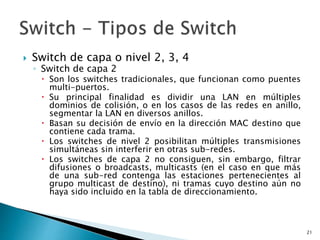

21.  Switch de capa o nivel 2, 3, 4
◦ Switch de capa 2
 Son los switches tradicionales, que funcionan como puentes
multi-puertos.
 Su principal finalidad es dividir una LAN en múltiples
dominios de colisión, o en los casos de las redes en anillo,
segmentar la LAN en diversos anillos.
 Basan su decisión de envío en la dirección MAC destino que
contiene cada trama.
 Los switches de nivel 2 posibilitan múltiples transmisiones
simultáneas sin interferir en otras sub-redes.
 Los switches de capa 2 no consiguen, sin embargo, filtrar
difusiones o broadcasts, multicasts (en el caso en que más
de una sub-red contenga las estaciones pertenecientes al
grupo multicast de destino), ni tramas cuyo destino aún no
haya sido incluido en la tabla de direccionamiento.
21

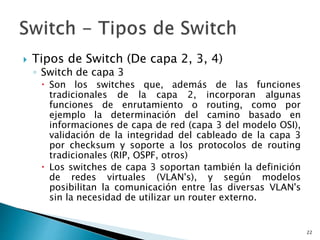

22.  Tipos de Switch (De capa 2, 3, 4)
◦ Switch de capa 3
 Son los switches que, además de las funciones
tradicionales de la capa 2, incorporan algunas
funciones de enrutamiento o routing, como por
ejemplo la determinación del camino basado en
informaciones de capa de red (capa 3 del modelo OSI),
validación de la integridad del cableado de la capa 3
por checksum y soporte a los protocolos de routing
tradicionales (RIP, OSPF, otros)
 Los switches de capa 3 soportan también la definición
de redes virtuales (VLAN's), y según modelos
posibilitan la comunicación entre las diversas VLAN's
sin la necesidad de utilizar un router externo.
22

23.  Tipos de Switch (De capa 2, 3, 4)
◦ Switch de capa 3
 Por permitir la unión de segmentos de diferentes dominios
de difusión o broadcast, los switches de capa 3 son
particularmente recomendados para la segmentación de
redes LAN muy grandes, donde la simple utilización de
switches de capa 2 provocaría una pérdida de rendimiento y
eficiencia de la LAN, debido a la cantidad excesiva de
broadcasts.
 Se puede afirmar que la implementación típica de un switch
de capa 3 es más escalable que un router, pues éste último
utiliza las técnicas de enrutamiento a nivel 3 y
encaminamiento a nivel 2 como complementos, mientras
que los switches sobreponen la función de enrutamiento
encima del encaminamiento, aplicando el primero donde sea
necesario.
23

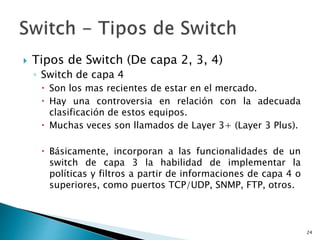

24.  Tipos de Switch (De capa 2, 3, 4)
◦ Switch de capa 4
 Son los mas recientes de estar en el mercado.
 Hay una controversia en relación con la adecuada
clasificación de estos equipos.
 Muchas veces son llamados de Layer 3+ (Layer 3 Plus).
 Básicamente, incorporan a las funcionalidades de un
switch de capa 3 la habilidad de implementar la
políticas y filtros a partir de informaciones de capa 4 o
superiores, como puertos TCP/UDP, SNMP, FTP, otros.
24

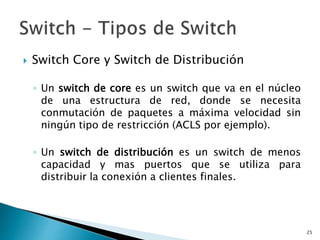

25.  Switch Core y Switch de Distribución
◦ Un switch de core es un switch que va en el núcleo
de una estructura de red, donde se necesita
conmutación de paquetes a máxima velocidad sin
ningún tipo de restricción (ACLS por ejemplo).
◦ Un switch de distribución es un switch de menos
capacidad y mas puertos que se utiliza para
distribuir la conexión a clientes finales.
25

26.  También llamado encaminador, enrutador,
direccionador o ruteador.
 Es un dispositivo de hardware para interconexión
de redes informáticas que permite asegurar el
direccionamiento de paquetes de datos entre
redes y/o determinar la mejor ruta que deben
tomar.
 Opera en la capa tres del modelo OSI.
 Los router pueden proporcionar conectividad
dentro de las empresas, entre las empresas e
Internet, y en el interior de proveedores de
servicios de Internet (ISP).
26

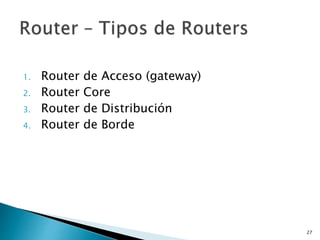

27. 1. Router de Acceso (gateway)
2. Router Core
3. Router de Distribución

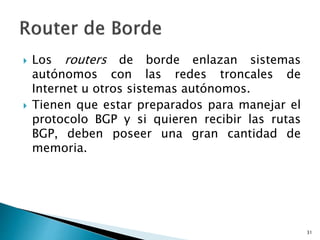

4. Router de Borde
27

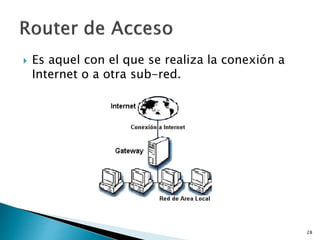

28.  Es aquel con el que se realiza la conexión a
Internet o a otra sub-red.
28

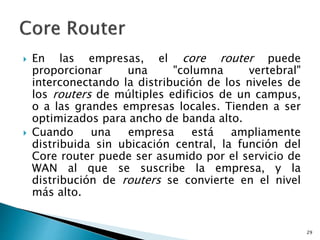

29.  En las empresas, el core router puede
proporcionar una "columna vertebral"
interconectando la distribución de los niveles de
los routers de múltiples edificios de un campus,
o a las grandes empresas locales. Tienden a ser
optimizados para ancho de banda alto.
 Cuando una empresa está ampliamente
distribuida sin ubicación central, la función del
Core router puede ser asumido por el servicio de
WAN al que se suscribe la empresa, y la
distribución de routers se convierte en el nivel
más alto.
29

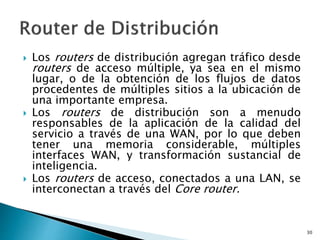

30.  Los routers de distribución agregan tráfico desde
routers de acceso múltiple, ya sea en el mismo
lugar, o de la obtención de los flujos de datos
procedentes de múltiples sitios a la ubicación de
una importante empresa.
 Los routers de distribución son a menudo
responsables de la aplicación de la calidad del
servicio a través de una WAN, por lo que deben
tener una memoria considerable, múltiples
interfaces WAN, y transformación sustancial de
inteligencia.
 Los routers de acceso, conectados a una LAN, se
interconectan a través del Core router.
30

31.  Los routers de borde enlazan sistemas
autónomos con las redes troncales de
Internet u otros sistemas autónomos.
 Tienen que estar preparados para manejar el
protocolo BGP y si quieren recibir las rutas
BGP, deben poseer una gran cantidad de
memoria.
31

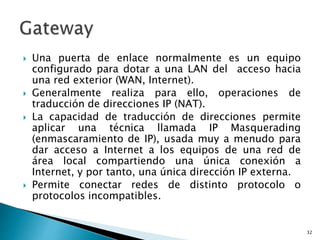

32.  Una puerta de enlace normalmente es un equipo
configurado para dotar a una LAN del acceso hacia
una red exterior (WAN, Internet).
 Generalmente realiza para ello, operaciones de
traducción de direcciones IP (NAT).
 La capacidad de traducción de direcciones permite
aplicar una técnica llamada IP Masquerading
(enmascaramiento de IP), usada muy a menudo para
dar acceso a Internet a los equipos de una red de
área local compartiendo una única conexión a
Internet, y por tanto, una única dirección IP externa.
 Permite conectar redes de distinto protocolo o
protocolos incompatibles.
32

33.  Modem
◦ Un módem es un dispositivo que sirve para enviar
una señal llamada moduladora mediante otra señal
llamada portadora.
 Modem ADSL
◦ Modula las señales enviadas desde la red local para
que puedan transmitirse por la línea ADSL y
demodula las señales recibidas por ésta para que
los equipos de la LAN puedan interpretarlos.
33

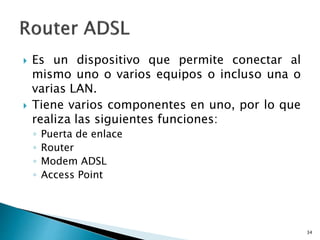

34.  Es un dispositivo que permite conectar al
mismo uno o varios equipos o incluso una o
varias LAN.
 Tiene varios componentes en uno, por lo que
realiza las siguientes funciones:
◦ Puerta de enlace
◦ Router
◦ Modem ADSL
◦ Access Point
34

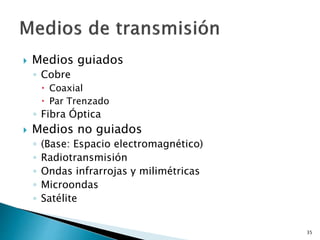

35.  Medios guiados
◦ Cobre
 Coaxial
 Par Trenzado
◦ Fibra Óptica
 Medios no guiados
◦ (Base: Espacio electromagnético)
◦ Radiotransmisión
◦ Ondas infrarrojas y milimétricas
◦ Microondas
◦ Satélite
35

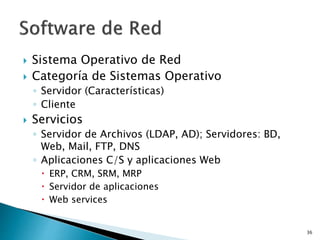

36.  Sistema Operativo de Red
 Categoría de Sistemas Operativo
◦ Servidor (Características)
◦ Cliente
 Servicios
◦ Servidor de Archivos (LDAP, AD); Servidores: BD,
Web, Mail, FTP, DNS
◦ Aplicaciones C/S y aplicaciones Web
 ERP, CRM, SRM, MRP
 Servidor de aplicaciones
 Web services
36
