Fundamentos de redes y conectividad
- 1. 1 FUNDAMENTOS DE REDES YCONECTIVIDAD REDES INFORMATICAS
- 2. 2 REDES INFORMÁTICAS • Sepuede definir una red informática como un sistema de comunicación que conecta ordenadores y otros equipos informáticos entre sí, con la finalidad de compartir información y recursos
- 3. 3 Componentes de Red Tarjetasde Red (Network Interface Card - NIC • Todas las PCs necesitan tarjetas de interfaz de red (NIC) para poder utilizarse en La tarjeta guardan operaciones en red. Algunas Pcs se venden con la tarjeta NIC incorporada
- 4. 4 Cableado de Redo Medio de conexión • Si se necesita conectar unas PCs situadas en una misma habitación o habitaciones cercanas, se podrá hacer con un cable coaxial.

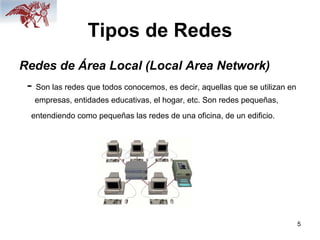

- 5. 5 Tipos de Redes Redesde Área Local (Local Area Network) - Son las redes que todos conocemos, es decir, aquellas que se utilizan en empresas, entidades educativas, el hogar, etc. Son redes pequeñas, entendiendo como pequeñas las redes de una oficina, de un edificio.

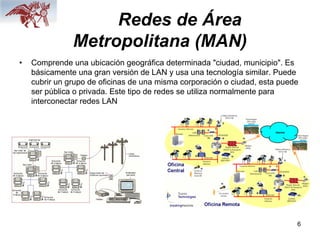

- 6. 6 Redes de Área Metropolitana(MAN) • Comprende una ubicación geográfica determinada "ciudad, municipio". Es básicamente una gran versión de LAN y usa una tecnología similar. Puede cubrir un grupo de oficinas de una misma corporación o ciudad, esta puede ser pública o privada. Este tipo de redes se utiliza normalmente para interconectar redes LAN
- 7. 7 Redes de ÁreaExtensa (WAN ) • Redes de Área Extensa (WAN) (Wide Area Network) Es un sistema de interconexión de equipos informáticos geográficamente dispersos, El sistema de conexión para estas redes normalmente involucra a redes públicas (por ej. Internet) de transmisión de datos.
- 8. 8 Redes punto apunto • El crecimiento de las redes punto a punto ha sorprendido a muchos expertos de la industria de redes. Estas redes están compuestas por PC’s enlazadas de tal forma que cada una de ellas pueda compartir los recursos de hardware y software de las otras computadoras de la red. Todas las Pc´s conectadas se encargan de la administración de la red.

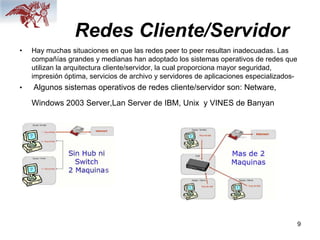

- 9. 9 Redes Cliente/Servidor • Haymuchas situaciones en que las redes peer to peer resultan inadecuadas. Las compañías grandes y medianas han adoptado los sistemas operativos de redes que utilizan la arquitectura cliente/servidor, la cual proporciona mayor seguridad, impresión óptima, servicios de archivo y servidores de aplicaciones especializados- • Algunos sistemas operativos de redes cliente/servidor son: Netware, Windows 2003 Server,Lan Server de IBM, Unix y VINES de Banyan

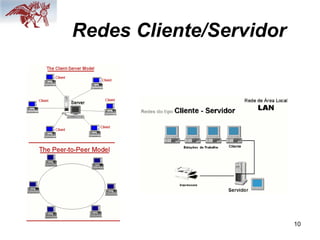

- 10.
- 11. 11 Equipos de Networking •Servidores Un servidor es un ordenador que ejecuta un sistema operativo de red y ofrece servicios de red a las estaciones de trabajo. El servidor debe ser un sistema confiable, con un procesador potente, con discos de alta capacidad y con gran cantidad de memoria RAM Se tienen diferentes tipos de servidores: Servidor de correo electrónico, Servidor de Fax, Servidor de copias de seguridad, Servidor de impresoras, Servidor de base de datos, Servidor de aplicaciones.

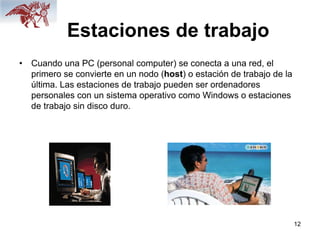

- 12. 12 Estaciones de trabajo •Cuando una PC (personal computer) se conecta a una red, el primero se convierte en un nodo (host) o estación de trabajo de la última. Las estaciones de trabajo pueden ser ordenadores personales con un sistema operativo como Windows o estaciones de trabajo sin disco duro.

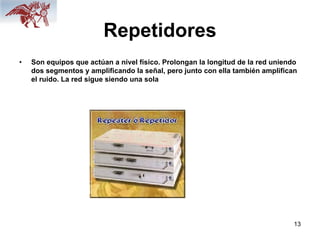

- 13. 13 Repetidores • Son equiposque actúan a nivel físico. Prolongan la longitud de la red uniendo dos segmentos y amplificando la señal, pero junto con ella también amplifican el ruido. La red sigue siendo una sola

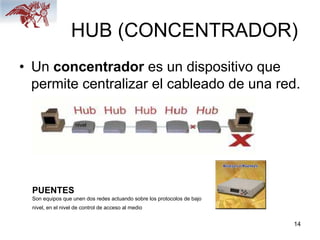

- 14. 14 HUB (CONCENTRADOR) • Unconcentrador es un dispositivo que permite centralizar el cableado de una red. PUENTES Son equipos que unen dos redes actuando sobre los protocolos de bajo nivel, en el nivel de control de acceso al medio nivel
- 15. 15 Switch (Conmutadores) • Unswitch(en castellano "conmutador") es un dispositivo de interconexión de redes de ordenadores/computadoras que opera en la capa 2 (nivel de enlace de datos) del modelo OSI (Open Systems Interconection). Un switch interconecta dos o más segmentos de red, funcionando de manera similar a los puentes (bridges), pasando datos de una red a otra. Un switch en el centro de una RED ESTRELLA Los switches se utilizan cuando se desea conectar múltiples redes

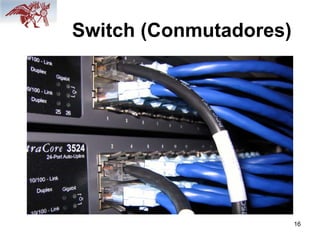

- 16.
- 17. 17 Router (Ruteadores, enrutadores, encaminadores) • El router tiene más facilidades de software que un switch. Al funcionar en una capa mayor que ladel switch, el ROUTER distingue entre los diferentes protocolos dered, tales como IP, IPX, Apple Talk o DECnet. Esto le permite tomar una decisión más inteligente que al switch, al momento de reenviarlos paquetes
- 18. 18 Topología de Redes Latopología se refiere a la forma en que están interconectados los distintos equipos (nodos o host) de una red Topología de Bus Esta topología permite que todas las estaciones reciban la información que se transmite, una estación transmite y todas las restantes escuchan. Consiste en un cable con un terminador en cada extremo del que se cuelgan todos los elementos de una red.

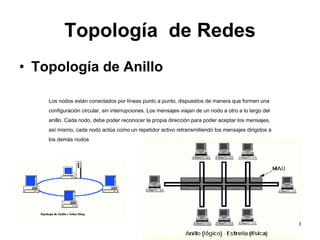

- 19. 19 Topología de Redes •Topología de Anillo Los nodos están conectados por líneas punto a punto, dispuestos de manera que formen una configuración circular, sin interrupciones. Los mensajes viajan de un nodo a otro a lo largo del anillo. Cada nodo, debe poder reconocer la propia dirección para poder aceptar los mensajes, así mismo, cada nodo actúa como un repetidor activo retransmitiendo los mensajes dirigidos a los demás nodos
- 20. 20 Topología de Redes Topologíaestrella Se caracteriza por la existencia de controladores centrales o conmutador al que se conectan todos los dispositivos por enlaces punto a punto, individuales. Facilitan la integración deservicios de datos, voz, imagen Los datos de estas redes fluyen del emisor hasta el concentrador, este realiza todas las funciones de la red, además actúa como amplificador de los datos. La red se une en un único punto, normalmente con un panel de control centralizado, como un concentrador de cableado (Malla)
- 21.
