1. 1
FUNDAMENTOS DE REDES
Y CONECTIVIDAD
REDES INFORMATICAS

2. 2
REDES INFORMÁTICAS
• Se puede definir una red informática como
un sistema de comunicación que conecta
ordenadores y otros equipos informáticos
entre sí, con la finalidad de compartir
información y recursos

3. 3
Componentes de Red

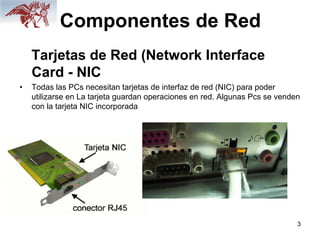

Tarjetas de Red (Network Interface
Card - NIC
• Todas las PCs necesitan tarjetas de interfaz de red (NIC) para poder
utilizarse en La tarjeta guardan operaciones en red. Algunas Pcs se venden
con la tarjeta NIC incorporada

4. 4

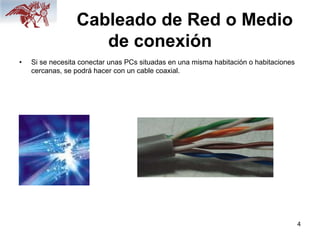

Cableado de Red o Medio
de conexión
• Si se necesita conectar unas PCs situadas en una misma habitación o habitaciones
cercanas, se podrá hacer con un cable coaxial.

5. 5

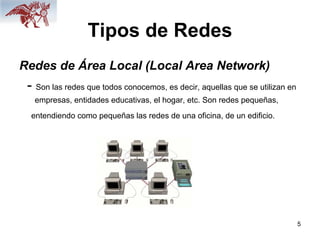

Tipos de Redes
Redes de Área Local (Local Area Network)
- Son las redes que todos conocemos, es decir, aquellas que se utilizan en
empresas, entidades educativas, el hogar, etc. Son redes pequeñas,
entendiendo como pequeñas las redes de una oficina, de un edificio.

6. 6

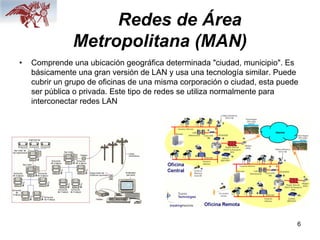

Redes de Área
Metropolitana (MAN)
• Comprende una ubicación geográfica determinada "ciudad, municipio". Es
básicamente una gran versión de LAN y usa una tecnología similar. Puede
cubrir un grupo de oficinas de una misma corporación o ciudad, esta puede
ser pública o privada. Este tipo de redes se utiliza normalmente para
interconectar redes LAN

7. 7
Redes de Área Extensa
(WAN )

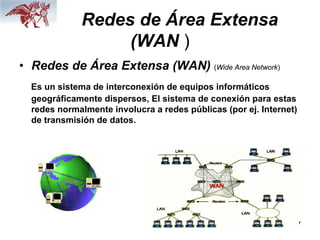

• Redes de Área Extensa (WAN) (Wide Area Network)
Es un sistema de interconexión de equipos informáticos
geográficamente dispersos, El sistema de conexión para estas
redes normalmente involucra a redes públicas (por ej. Internet)
de transmisión de datos.

8. 8
Redes punto a punto
• El crecimiento de las redes punto a punto ha sorprendido a muchos
expertos de la industria de redes. Estas redes están compuestas por PC’s
enlazadas de tal forma que cada una de ellas pueda compartir los recursos
de hardware y software de las otras computadoras de la red. Todas las
Pc´s conectadas se encargan de la administración de la red.

9. 9
Redes Cliente/Servidor

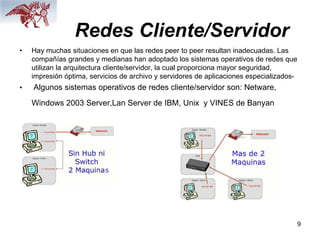

• Hay muchas situaciones en que las redes peer to peer resultan inadecuadas. Las
compañías grandes y medianas han adoptado los sistemas operativos de redes que
utilizan la arquitectura cliente/servidor, la cual proporciona mayor seguridad,
impresión óptima, servicios de archivo y servidores de aplicaciones especializados-
• Algunos sistemas operativos de redes cliente/servidor son: Netware,
Windows 2003 Server,Lan Server de IBM, Unix y VINES de Banyan

10. 10

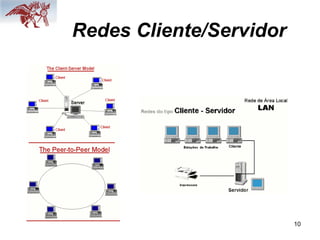

Redes Cliente/Servidor

11. 11
Equipos de Networking
• Servidores

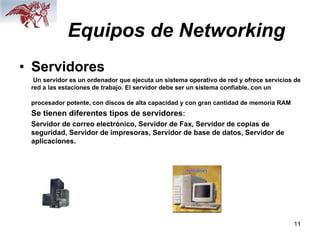

Un servidor es un ordenador que ejecuta un sistema operativo de red y ofrece servicios de
red a las estaciones de trabajo. El servidor debe ser un sistema confiable, con un
procesador potente, con discos de alta capacidad y con gran cantidad de memoria RAM
Se tienen diferentes tipos de servidores:
Servidor de correo electrónico, Servidor de Fax, Servidor de copias de
seguridad, Servidor de impresoras, Servidor de base de datos, Servidor de
aplicaciones.

12. 12
Estaciones de trabajo
• Cuando una PC (personal computer) se conecta a una red, el
primero se convierte en un nodo (host) o estación de trabajo de la
última. Las estaciones de trabajo pueden ser ordenadores
personales con un sistema operativo como Windows o estaciones
de trabajo sin disco duro.

13. 13
Repetidores

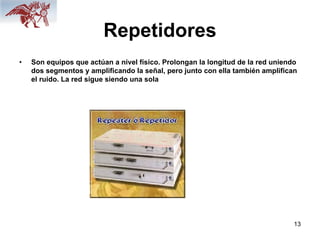

• Son equipos que actúan a nivel físico. Prolongan la longitud de la red uniendo
dos segmentos y amplificando la señal, pero junto con ella también amplifican
el ruido. La red sigue siendo una sola

14. 14
HUB (CONCENTRADOR)

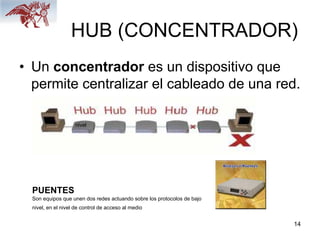

• Un concentrador es un dispositivo que
permite centralizar el cableado de una red.
PUENTES
Son equipos que unen dos redes actuando sobre los protocolos de bajo
nivel, en el nivel de control de acceso al medio
nivel

15. 15
Switch (Conmutadores)

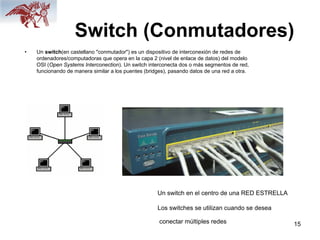

• Un switch(en castellano "conmutador") es un dispositivo de interconexión de redes de
ordenadores/computadoras que opera en la capa 2 (nivel de enlace de datos) del modelo
OSI (Open Systems Interconection). Un switch interconecta dos o más segmentos de red,
funcionando de manera similar a los puentes (bridges), pasando datos de una red a otra.
Un switch en el centro de una RED ESTRELLA
Los switches se utilizan cuando se desea
conectar múltiples redes

16. 16

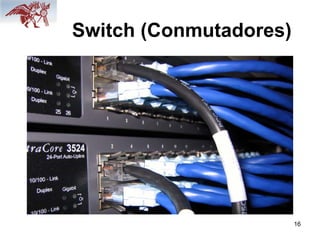

Switch (Conmutadores)

17. 17
Router (Ruteadores,
enrutadores, encaminadores )

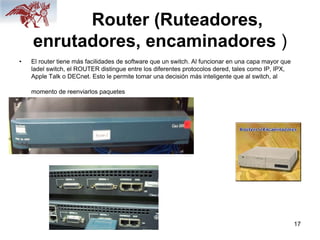

• El router tiene más facilidades de software que un switch. Al funcionar en una capa mayor que
ladel switch, el ROUTER distingue entre los diferentes protocolos dered, tales como IP, IPX,
Apple Talk o DECnet. Esto le permite tomar una decisión más inteligente que al switch, al
momento de reenviarlos paquetes

18. 18
Topología de Redes
La topología se refiere a la forma en que están interconectados los distintos equipos
(nodos o host) de una red

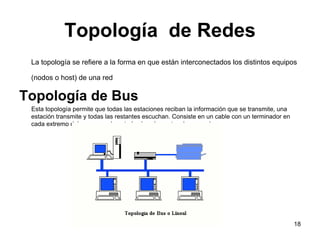

Topología de Bus
Esta topología permite que todas las estaciones reciban la información que se transmite, una
estación transmite y todas las restantes escuchan. Consiste en un cable con un terminador en
cada extremo del que se cuelgan todos los elementos de una red.

19. 19
Topología de Redes

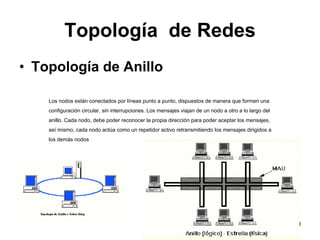

• Topología de Anillo
Los nodos están conectados por líneas punto a punto, dispuestos de manera que formen una
configuración circular, sin interrupciones. Los mensajes viajan de un nodo a otro a lo largo del
anillo. Cada nodo, debe poder reconocer la propia dirección para poder aceptar los mensajes,
así mismo, cada nodo actúa como un repetidor activo retransmitiendo los mensajes dirigidos a
los demás nodos

20. 20
Topología de Redes

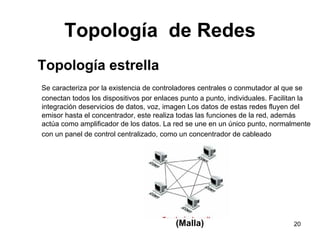

Topología estrella
Se caracteriza por la existencia de controladores centrales o conmutador al que se
conectan todos los dispositivos por enlaces punto a punto, individuales. Facilitan la
integración deservicios de datos, voz, imagen Los datos de estas redes fluyen del
emisor hasta el concentrador, este realiza todas las funciones de la red, además
actúa como amplificador de los datos. La red se une en un único punto, normalmente
con un panel de control centralizado, como un concentrador de cableado
(Malla)

21. 21

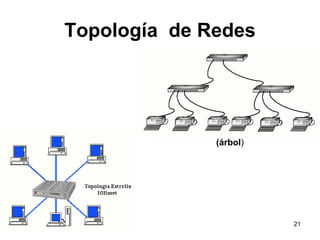

Topología de Redes
(árbol)
