1. Practica No. 2 [Dispositivos de interconexión de redes]
Por Norma Fraire

2. Dispositivos de interconexión
de redes
Objetivo de la práctica:
Conocer la arquitectura interna de un dispositivo de interconexión de red, identificando cada una de
sus partes y conociendo el funcionamiento y la importancia de cada una de ellas. Para este caso, se
nos asignaron los Swith Cisco 3800 y el Cisco 1900, para su exanimación.
Material utilizado para la práctica:
Desarmadores cruz y plano
Cámara Fotográfica
Swith
¿

3. Investigación de:
Hub =
Un concentrador o hub es un dispositivo que permite centralizar el cableado de una red y poder
ampliarla. Esto significa que dicho dispositivo recibe una señal y repite esta señal emitiéndola por sus
diferentes puertos.
Un concentrador funciona repitiendo cada paquete de datos en cada uno de los puertos con los que
cuenta, excepto en el que ha recibido el paquete, de forma que todos los puntos tienen acceso a los
datos. También se encarga de enviar una señal de choque a todos los puertos si detecta una colisión.
Son la base para las redes de topología tipo estrella. Como alternativa existen los sistemas en los que
los ordenadores están conectados en serie, es decir, a una línea que une varios o todos los
ordenadores entre sí, antes de llegar al ordenador central. Llamado también repetidor
multipuerto, existen 3 clases.
Pasivo: No necesita energía eléctrica.
Activo: Necesita alimentación.
Inteligente: También llamados smart hubs son hubs activos que incluyen microprocesador.
Dentro del modelo OSI el concentrador opera a nivel de la capa física, al igual que los repetidores, y
puede ser implementado utilizando únicamente tecnología analógica. Simplemente une conexiones y
no altera las tramas que le llegan.

4. Investigación de:
Bridge =
Un Bridge es un dispositivo que interconecta dos redes LAN. Contiene una tabla para saber que
equipos están conectados en cada interfaz. Esto significa, que un bridge también puede segmentar
LANs.
Switch =
Switch (en castellano “conmutador”) es un dispositivo electrónico de interconexión de redes de
computadoras que opera en la capa 2 (nivel de enlace de datos) del modelo OSI (Open Systems
Interconnection). Un conmutador interconecta dos o más segmentos de red, funcionando de manera
similar a los puentes (bridges), pasando datos de un segmento a otro, de acuerdo con la dirección
MAC de destino de los datagramas en la red.
Los conmutadores se utilizan cuando se desea conectar múltiples redes, fusionándolas en una sola.
Al igual que los puentes, dado que funcionan como un filtro en la red, mejoran el rendimiento y la
seguridad de las LANs (Local Area Network- Red de Área Local).

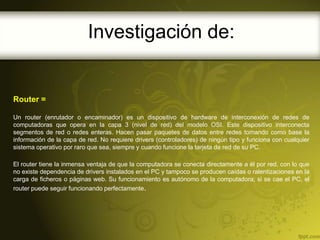

5. Investigación de:
Router =
Un router (enrutador o encaminador) es un dispositivo de hardware de interconexión de redes de
computadoras que opera en la capa 3 (nivel de red) del modelo OSI. Este dispositivo interconecta
segmentos de red o redes enteras. Hacen pasar paquetes de datos entre redes tomando como base la
información de la capa de red. No requiere drivers (controladores) de ningún tipo y funciona con cualquier
sistema operativo por raro que sea, siempre y cuando funcione la tarjeta de red de su PC.
El router tiene la inmensa ventaja de que la computadora se conecta directamente a él por red, con lo que
no existe dependencia de drivers instalados en el PC y tampoco se producen caídas o ralentizaciones en la
carga de ficheros o páginas web. Su funcionamiento es autónomo de la computadora; si se cae el PC, el
router puede seguir funcionando perfectamente.

6. Práctica con Switch Cisco
Cisco 3800 Series 12 Port
Switch WS-C1912-A
Imagen 1
Cisco 1900 Series 12 Port
Switch WS-C1912-A
Imagen 2

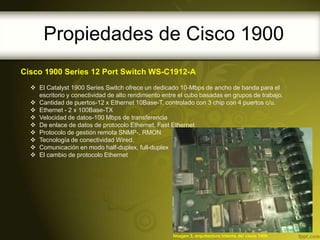

7. Propiedades de Cisco 1900
Cisco 1900 Series 12 Port Switch WS-C1912-A
 El Catalyst 1900 Series Switch ofrece un dedicado 10-Mbps de ancho de banda para el
escritorio y conectividad de alto rendimiento entre el cubo basadas en grupos de trabajo.
 Cantidad de puertos-12 x Ethernet 10Base-T, controlado con 3 chip con 4 puertos c/u.
 Ethernet - 2 x 100Base-TX
 Velocidad de datos-100 Mbps de transferencia
 De enlace de datos de protocolo Ethernet, Fast Ethernet
 Protocolo de gestión remota SNMP-, RMON
 Tecnología de conectividad Wired.
 Comunicación en modo half-duplex, full-duplex
 El cambio de protocolo Ethernet
Imagen 3, arquitectura interna del cisco 1900

8. Propiedades de Cisco 1900
 Indicadores de estado-estado Estado puerto, actividad de enlace, estado de colisión, la
energía
 Características de la red de monitoreo, capacidad duplex, activable
 Cumplimiento de normas IEEE-802.3, IEEE 802.3u
 Interfaces.
Entradas de la 1 a la 12 son:
• 12 x 10 Mb Base-T Ethernet puertos
• Entradas A y B son:
• 2 x 100 Mb Base-TX Puertos Ethernet
• 1 x puerto de consola
• 1 x DB15 puerto AUI
Imagen 4, puertos de 1-12 del cisco 1900

9. Propiedades de Cisco 1900
Imagen 5, arquitectura interna del cisco 1900

10. Chip E5002 9848-R

11. Chip DP83924BVCE
El cisco 1900 también contenía
los chipset:
 Jupiter Cisco 9918/k215
VS99 12AL
 ES9852AP, NS4865XL-
25, AO.
Nota: Datasheet no encontrados.

12. Propiedades de Cisco 3800
Cisco 3800 routers de la serie ofrecen el
rendimiento, la disponibilidad y fiabilidad
necesarias para las aplicaciones de misión crítica
de escala de negocio en los entornos
empresariales más exigentes, con características
tales como:
 La seguridad integrada
 Cisco Router y Security Device Manager
(SDM) para la gestión simplificada
 Una plataforma modular con una amplia
gama de opciones de interfaz
 Hasta dos 10/100/1000 Mbps integrados
en los puertos enrutados
 Hasta 112 10/100 Mbps puertos de switch
con alimentación opcional sobre Ethernet
(PoE), para el suministro de energía DC a Imagen 5, puertos del swith cisco 3800
dispositivos de red como teléfonos IP

13. Propiedades de Cisco 3800
 Hasta 2500 túneles VPN
 Cisco CallManager Express de
procesamiento de llamadas de soporte para
un máximo de 240 usuarios de los teléfonos
IP de Cisco
 Cisco Survivable Telefonía sitio remoto
(SRST) admite hasta 720 usuarios de
teléfonos IP de Cisco, que permite al router
para proporcionar la funcionalidad de
procesamiento de llamadas para mantener el
servicio de voz en caso de que la operación
de conexión a Cisco CME perderse
 Soporte para los estándares 802.11a/b/g
wireless LAN
 El apoyo a un factor de forma pequeño
conectable (SFP) Puerto para Gigabit
Ethernet
Imagen 5, arquitectura interna del cisco 3800  Construido en la fuente de alimentación
redundante (en 3845 el modelo)

14. Propiedades de Cisco 3800
Imagen 5, entradas del cisco 3800

15. Chip Altera EPM7064
El cisco 3800 también contenía
el chipset:
 CDB219731
Nota: Datasheet no encontrados.

16. Conclusiones
 Al abrir los Switch 3800 y 1900 de la marca de Cisco, se pudo apreciar sus componentes
como: memorias, chipset, microprocesador, estructura de los puertos, diseño, acomodo de
los componentes, tamaño de las piezas etc.
 Se noto algún tipo de error al llevar la practica acabo, por ejemplo al abrir el cisco 3800 se
quitaron todos los tornillos cuando no era necesario, solamente era quitar un tornillo, el olvido
de varias herramientas como desarmador de cruz o tipo plano, nos llevo a utilizar una navaja
para poder abrir los equipos.
 Se obtuvo el conocimiento de este tipo de equipos, en el cual se observa que tienen
estructuras como de tarjetas madres de computadoras, que necesitan memoria y
procesador, entradas y salidas de datos, puertos y fuente de alimentación.
 Concluyendo con un conocimiento mas amplio sobre estos equipos.
Nota: Animaciones con Office 10
