1. MPN5501 Profesor: Eduardo Berrios G.

2.  Inicio
◦ Objetivos de la clase
 Desarrollo
◦ ¿Qué es un caso de uso?
◦ Diagramas de casos de uso
 Cierre
◦ Síntesis
◦ Lo que viene

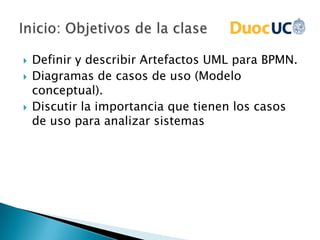

3.  Definir y describir Artefactos UML para BPMN.
 Diagramas de casos de uso (Modelo
conceptual).
 Discutir la importancia que tienen los casos
de uso para analizar sistemas

4.  Recordemos que UML, ayuda a:
◦ Visualizar
 Ayuda a que analistas de SW e interesados en el
proceso hablen mismo lenguaje
◦ Especificar
 Ayuda a definir modelos precisos
◦ Construir
 Sirve para conectarse con distintos tipos de
programación
◦ Documentar
 requisitos, arquitectura del sistema, pruebas, etc.

5.  UML Business Modelling Profile:
◦ Extensión de UML
◦ Ayudar a la comunicación entre usuarios y analistas

6.  Como identificar un caso de uso?:
◦ Cuáles son las tareas y responsabilidades de cada actor?
◦ ¿Algún actor creará, almacenará, cambiará, borrará o
leerá información del sistema?
◦ ¿Qué Casos de Uso
crearán, almacenarán, cambiarán, borrarán o leerán esta
información?
◦ ¿Es necesario que un Actor informe al sistema sobre
cambios externos?
◦ ¿Es necesario que un Actor sea informado sobre ciertas
incidencias del sistema?
◦ ¿Qué Casos de Uso darán soporte y mantendrán el
sistema?
◦ ¿Pueden ser realizados por los Casos de Uso todos los
requerimientos funcionales

7.  Descripción de un conjunto de secuencias de
acciones que ejecuta un sistema para
producir un resultado observable para el
actor:
Actor
Caso de
uso
Retirar dinero
Cliente
Nombre simple

8.  Actor
◦ Representa un conjunto de roles que tienen los
usuarios al interactuar con éstos
◦ Puede representar una persona, hardware o sistema
◦ Se puede definir categoría generales de actores y
posteriormente generalizarlos, a través de una
relacion de generalización
actor actor
Usuario
Usuario autenticado

9.  Proporcionar un medio para que
desarrolladores, usuarios finales y expertos
lleguen a una comprensión común del
sistema
 Mostrar comportamientos esenciales de un
sistema o subsistema y no debe ser mi muy
específico ni muy genérico
 Describe que hace un sistema pero no como
lo hace

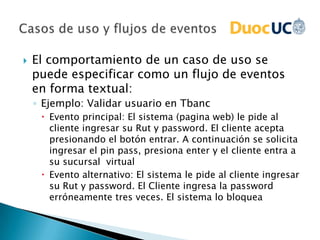

10.  El comportamiento de un caso de uso se
puede especificar como un flujo de eventos
en forma textual:
◦ Ejemplo: Validar usuario en Tbanc
 Evento principal: El sistema (pagina web) le pide al
cliente ingresar su Rut y password. El cliente acepta
presionando el botón entrar. A continuación se solicita
ingresar el pin pass, presiona enter y el cliente entra a
su sucursal virtual
 Evento alternativo: El sistema le pide al cliente ingresar
su Rut y password. El Cliente ingresa la password
erróneamente tres veces. El sistema lo bloquea

11.  Escenarios:
◦ Es una interacción entre sistemas y actores que
puede ser descrito como una secuencia de
mensajes. El caso de uso será una generalización
de un escenario
Socio biblioteca
Llevar prestado libro

12.  Especificación de Escenarios:

13.  Especificando relaciones los casos de uso
para extraer su comportamiento y
extenderlos en otros casos de uso
◦ Generalización
◦ Inclusión
◦ extensión

14.  Generalización
◦ Hereda el significado y comportamiento del padre
Caso de uso padre Caso de uso hijo

15.  Inclusión
◦ Incluye explícitamente el comportamiento de un
caso de uso en el caso base
Gerente
Comercial
Buscar datos
de producto
cliente
<<include>>
<<include>>
Ingresar pedido Obtener reporte de
De Ventas por producto

16.  Extensión
◦ Incluye implícitamente el comportamiento de un
caso de uso en el caso base Se usa para modelar un
comportamiento opcional del sistema
cliente
<<extend>>
Realizar llamada Realizar llamada
telefónica Con conferencia

17.  Para modelar el comportamiento de un
elemento
◦ Identificar los actores relacionados con ese caso de
uso
◦ Organizar los actores desde los roles más
generales a los más específicos
◦ Considerar las formas más importantes que tiene el
actor para interactuar con el elemento
◦ Utilizar relaciones de inclusión y extensión en los
casos de uso
◦ Modelar los casos de uso más importante del
sistema

18.  ¿Qué debiera incluir una descripción de un caso:
◦ Comentarios generales y anotaciones que describan el caso.
◦ Requerimientos: cosas que el caso de uso debe permitir hacer al
usuario, tales como <habilidad para actualizar un pedido>, <habilidad
para modificar el pedido>, etc.
◦ Restricciones: reglas acerca de qué se puede hacer y qué no se puede
hacer. Incluyen:
◦ Pre-condiciones que deben ser verdaderas antes que el caso de uso “esté
corriendo”, por ejemplo, <crear pedido> debe preceder a <modificar
pedido>
◦ Post-condiciones que deben ser verdaderas una vez que el caso de uso
“esté corriendo”, por ejemplo, <pedido es modificado y es consistente>
◦ Invariantes: estas deben ser siempre verdaderas, por ejemplo, un pedido
siempre debe tener un número de cliente.
◦ Escenarios: descripción secuencial de los pasos necesarios para llevar
adelante el caso de uso. Puede incluir multiples escenarios.
◦ Diagramas de escenario: diagramas de secuencia similares a los
workflow, pero representados gráficamente.
◦ Atributos adicionales: tales como fases de implementación, número de
versión, grado de complejidad,etc

19.  Diagrama que muestra un conjunto de casos
de uso, actores y sus relaciones.
 Se utilizan para modelar el comportamiento
de un sistema.

21. Sistema:
Teléfono móvil
Teléfono móvil
Realizar llamada Realizar llamada
telefónica De conferencia
Red Telefónica
Recibir llamada
telefónica Realizar llamada
adicional
Usuario Usar Agenda

22.  Sintésis
 Actividad complementaria virtual
◦ Grupos tres alumnos
◦ Seleccionar algún proceso de una industria
◦ Hacer la descripción de casos de usos básicos
◦ Plazo una semana
 Lo que viene
◦ Diagramas de actividad
