La cámara oscura es un dispositivo óptico que permite proyectar una imagen externa en su interior. Fue uno de los precursores de la fotografía moderna. Consiste en una caja cerrada con un pequeño orificio por el que entra la luz y proyecta la imagen invertida en la pared opuesta. El matemático árabe Alhacén describió por primera vez el fenómeno de la cámara oscura en el siglo X. Más tarde, artistas como Vermeer usaron cámaras oscuras para ayudarse en

1. Jorge Meneses Mangut.

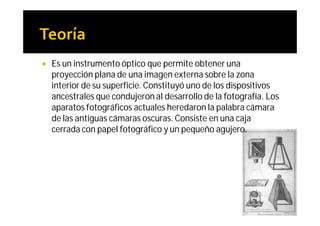

2.  Es un instrumento óptico que permite obtener una
proyección plana de una imagen externa sobre la zona
interior de su superficie. Constituyó uno de los dispositivos
ancestrales que condujeron al desarrollo de la fotografía. Los
aparatos fotográficos actuales heredaron la palabra cámara
de las antiguas cámaras oscuras. Consiste en una caja
cerrada con papel fotográfico y un pequeño agujero.

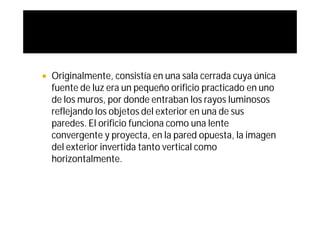

3.  Originalmente, consistía en una sala cerrada cuya única
fuente de luz era un pequeño orificio practicado en uno
de los muros, por donde entraban los rayos luminosos
reflejando los objetos del exterior en una de sus
paredes. El orificio funciona como una lente
convergente y proyecta, en la pared opuesta, la imagen
del exterior invertida tanto vertical como
horizontalmente.

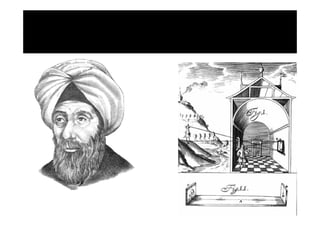

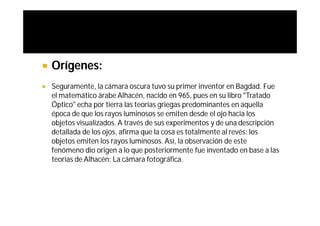

5.  Orígenes:
 Seguramente, la cámara oscura tuvo su primer inventor en Bagdad. Fue
el matemático árabe Alhacén, nacido en 965, pues en su libro "Tratado
Óptico" echa por tierra las teorías griegas predominantes en aquella
época de que los rayos luminosos se emiten desde el ojo hacia los
objetos visualizados. A través de sus experimentos y de una descripción
detallada de los ojos, afirma que la cosa es totalmente al revés: los
objetos emiten los rayos luminosos. Así, la observación de este
fenómeno dio origen a lo que posteriormente fue inventado en base a las
teorías de Alhacén: La cámara fotográfica.

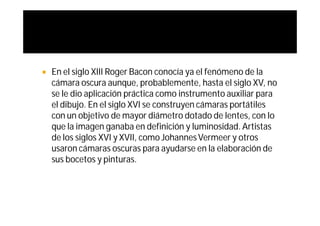

7.  En el siglo XIII Roger Bacon conocía ya el fenómeno de la
cámara oscura aunque, probablemente, hasta el siglo XV, no
se le dio aplicación práctica como instrumento auxiliar para
el dibujo. En el siglo XVI se construyen cámaras portátiles
con un objetivo de mayor diámetro dotado de lentes, con lo
que la imagen ganaba en definición y luminosidad. Artistas
de los siglos XVI y XVII, como Johannes Vermeer y otros
usaron cámaras oscuras para ayudarse en la elaboración de
sus bocetos y pinturas.

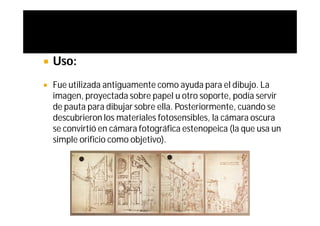

9.  Uso:
 Fue utilizada antiguamente como ayuda para el dibujo. La
imagen, proyectada sobre papel u otro soporte, podía servir
de pauta para dibujar sobre ella. Posteriormente, cuando se
descubrieron los materiales fotosensibles, la cámara oscura
se convirtió en cámara fotográfica estenopeica (la que usa un
simple orificio como objetivo).

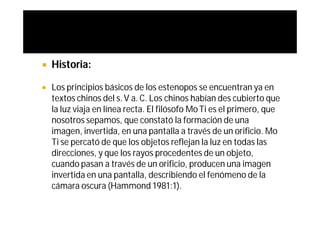

10.  Historia:
 Los principios básicos de los estenopos se encuentran ya en
textos chinos del s. V a. C. Los chinos habían des cubierto que
la luz viaja en línea recta. El filósofo Mo Ti es el primero, que
nosotros sepamos, que constató la formación de una
imagen, invertida, en una pantalla a través de un orificio. Mo
Ti se percató de que los objetos reflejan la luz en todas las
direcciones, y que los rayos procedentes de un objeto,
cuando pasan a través de un orificio, producen una imagen
invertida en una pantalla, describiendo el fenómeno de la
cámara oscura (Hammond 1981:1).

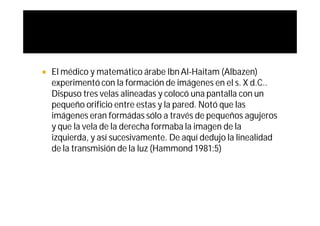

12.  El médico y matemático árabe Ibn Al-Haitam (Albazen)
experimentó con la formación de imágenes en el s. X d.C..
Dispuso tres velas alineadas y colocó una pantalla con un
pequeño orificio entre estas y la pared. Notó que las
imágenes eran formádas sólo a través de pequeños agujeros
y que la vela de la derecha formaba la imagen de la
izquierda, y así sucesivamente. De aquí dedujo la linealidad
de la transmisión de la luz (Hammond 1981:5)

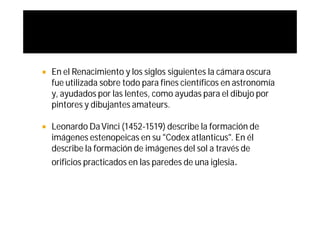

14.  En el Renacimiento y los siglos siguientes la cámara oscura
fue utilizada sobre todo para fines científicos en astronomía
y, ayudados por las lentes, como ayudas para el dibujo por
pintores y dibujantes amateurs.
 Leonardo Da Vinci (1452-1519) describe la formación de
imágenes estenopeicas en su "Codex atlanticus". En él
describe la formación de imágenes del sol a través de
orificios practicados en las paredes de una iglesia.

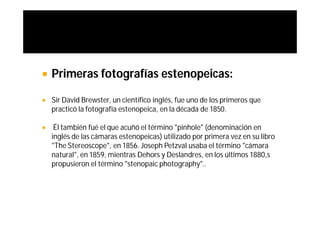

16.  Primeras fotografías estenopeicas:
 Sir David Brewster, un científico inglés, fue uno de los primeros que
practicó la fotografía estenopeica, en la década de 1850.
 Él también fué el que acuñó el término "pinhole" (denominación en
inglés de las cámaras estenopeicas) utilizado por primera vez en su libro
"The Stereoscope", en 1856. Joseph Petzval usaba el término "cámara
natural", en 1859, mientras Dehors y Deslandres, en los últimos 1880,s
propusieron el término "stenopaic photography"..

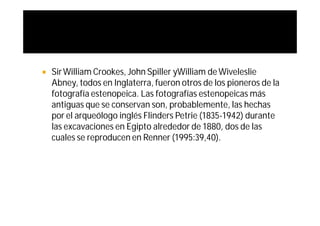

17.  Sir William Crookes, John Spiller yWilliam de Wiveleslie
Abney, todos en Inglaterra, fueron otros de los pioneros de la
fotografía estenopeica. Las fotografías estenopeicas más
antiguas que se conservan son, probablemente, las hechas
por el arqueólogo inglés Flinders Petrie (1835-1942) durante
las excavaciones en Egipto alrededor de 1880, dos de las
cuales se reproducen en Renner (1995:39,40).

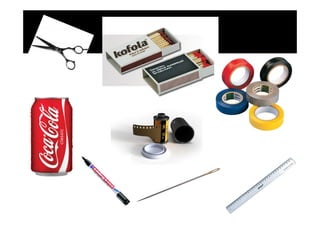

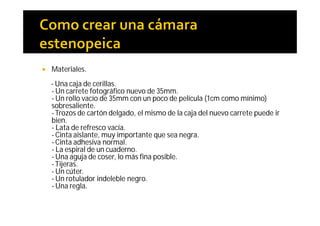

19.  Materiales.
- Una caja de cerillas.
- Un carrete fotográfico nuevo de 35mm.
- Un rollo vacío de 35mm con un poco de película (1cm como mínimo)
sobresaliente.
- Trozos de cartón delgado, el mismo de la caja del nuevo carrete puede ir
bien.
- Lata de refresco vacía.
- Cinta aislante, muy importante que sea negra.
- Cinta adhesiva normal.
- La espiral de un cuaderno.
- Una aguja de coser, lo más fina posible.
- Tijeras.
- Un cúter.
- Un rotulador indeleble negro.
- Una regla.

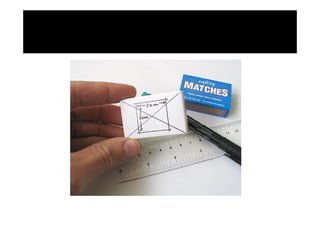

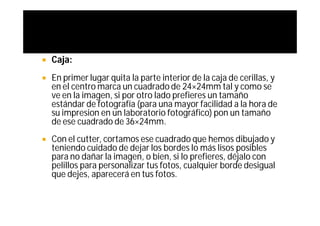

21.  Caja:
 En primer lugar quita la parte interior de la caja de cerillas, y
en el centro marca un cuadrado de 24×24mm tal y como se
ve en la imagen, si por otro lado prefieres un tamaño
estándar de fotografía (para una mayor facilidad a la hora de
su impresion en un laboratorio fotográfico) pon un tamaño
de ese cuadrado de 36×24mm.
 Con el cutter, cortamos ese cuadrado que hemos dibujado y
teniendo cuidado de dejar los bordes lo más lisos posibles
para no dañar la imagen, o bien, si lo prefieres, déjalo con
pelillos para personalizar tus fotos, cualquier borde desigual
que dejes, aparecerá en tus fotos.

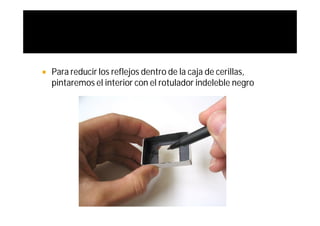

23.  Para reducir los reflejos dentro de la caja de cerillas,
pintaremos el interior con el rotulador indeleble negro

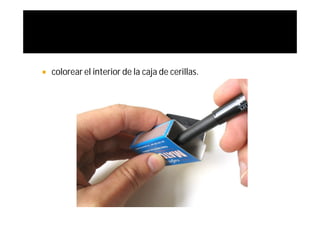

24.  colorear el interior de la caja de cerillas.

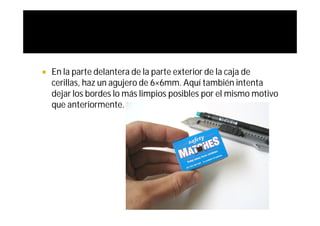

25.  En la parte delantera de la parte exterior de la caja de
cerillas, haz un agujero de 6×6mm. Aquí también intenta
dejar los bordes lo más limpios posibles por el mismo motivo
que anteriormente.

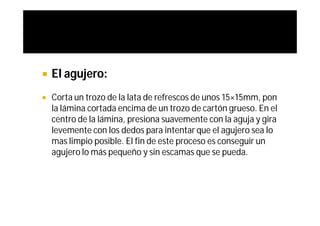

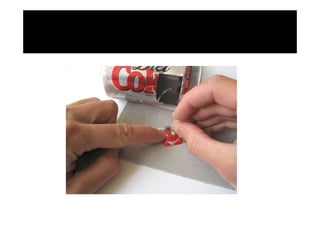

26.  El agujero:
 Corta un trozo de la lata de refrescos de unos 15×15mm, pon
la lámina cortada encima de un trozo de cartón grueso. En el
centro de la lámina, presiona suavemente con la aguja y gira
levemente con los dedos para intentar que el agujero sea lo
mas limpio posible. El fin de este proceso es conseguir un
agujero lo más pequeño y sin escamas que se pueda.

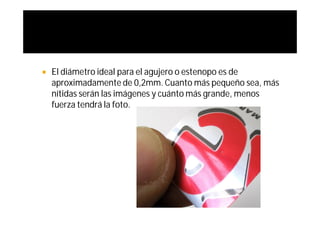

28.  El diámetro ideal para el agujero o estenopo es de
aproximadamente de 0,2mm. Cuanto más pequeño sea, más
nítidas serán las imágenes y cuánto más grande, menos
fuerza tendrá la foto.

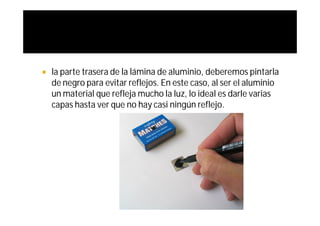

29.  la parte trasera de la lámina de aluminio, deberemos pintarla
de negro para evitar reflejos. En este caso, al ser el aluminio
un material que refleja mucho la luz, lo ideal es darle varias
capas hasta ver que no hay casi ningún reflejo.

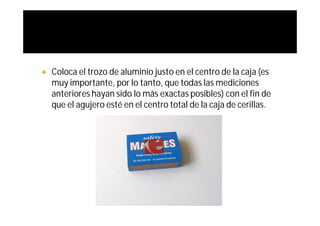

30.  Coloca el trozo de aluminio justo en el centro de la caja (es
muy importante, por lo tanto, que todas las mediciones
anteriores hayan sido lo más exactas posibles) con el fin de
que el agujero esté en el centro total de la caja de cerillas.

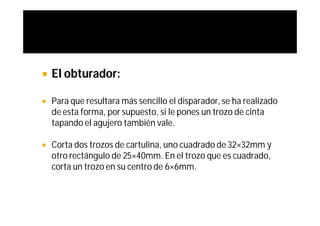

31.  El obturador:
 Para que resultara más sencillo el disparador, se ha realizado
de esta forma, por supuesto, si le pones un trozo de cinta
tapando el agujero también vale.
 Corta dos trozos de cartulina, uno cuadrado de 32×32mm y
otro rectángulo de 25×40mm. En el trozo que es cuadrado,
corta un trozo en su centro de 6×6mm.

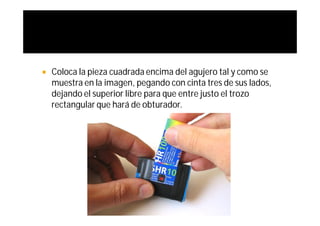

33.  Coloca la pieza cuadrada encima del agujero tal y como se
muestra en la imagen, pegando con cinta tres de sus lados,
dejando el superior libre para que entre justo el trozo
rectangular que hará de obturador.

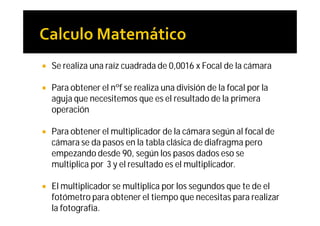

34.  Se realiza una raíz cuadrada de 0,0016 x Focal de la cámara
 Para obtener el nºf se realiza una división de la focal por la
aguja que necesitemos que es el resultado de la primera
operación
 Para obtener el multiplicador de la cámara según al focal de
cámara se da pasos en la tabla clásica de diafragma pero
empezando desde 90, según los pasos dados eso se
multiplica por 3 y el resultado es el multiplicador.
 El multiplicador se multiplica por los segundos que te de el
fotómetro para obtener el tiempo que necesitas para realizar
la fotografía.

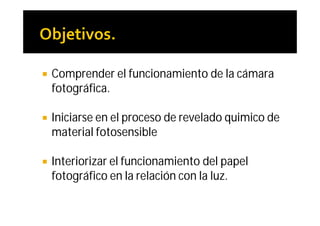

35.  Comprender el funcionamiento de la cámara
fotográfica.
 Iniciarse en el proceso de revelado quimico de
material fotosensible
 Interiorizar el funcionamiento del papel
fotográfico en la relación con la luz.

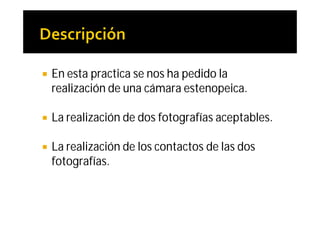

36.  En esta practica se nos ha pedido la
realización de una cámara estenopeica.
 La realización de dos fotografías aceptables.
 La realización de los contactos de las dos
fotografías.

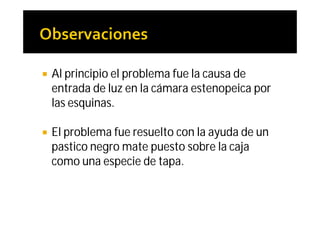

37.  Al principio el problema fue la causa de
entrada de luz en la cámara estenopeica por
las esquinas.
 El problema fue resuelto con la ayuda de un
pastico negro mate puesto sobre la caja
como una especie de tapa.

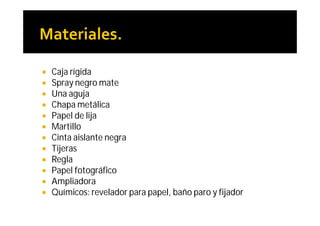

38.  Caja rígida
 Spray negro mate
 Una aguja
 Chapa metálica
 Papel de lija
 Martillo
 Cinta aislante negra
 Tijeras
 Regla
 Papel fotográfico
 Ampliadora
 Químicos: revelador para papel, baño paro y fijador

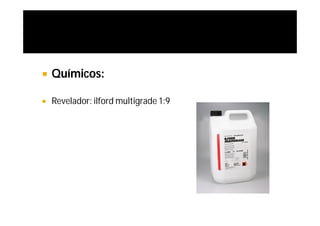

40.  Químicos:
 Revelador: ilford multigrade 1:9

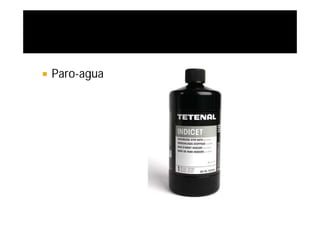

41.  Paro-agua

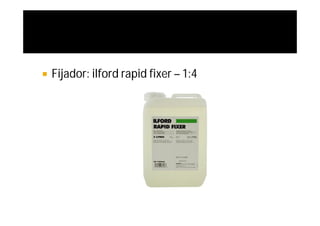

42.  Fijador: ilford rapid fixer – 1:4

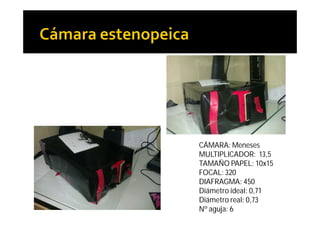

43. CÁMARA: Meneses
MULTIPLICADOR: 13,5
TAMAÑO PAPEL: 10x15
FOCAL: 320
DIAFRAGMA: 450
Diámetro ideal: 0,71
Diámetro real: 0,73
Nº aguja: 6

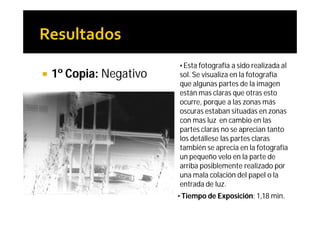

44. • Esta fotografía a sido realizada al
 1º Copia: Negativo sol. Se visualiza en la fotografía
que algunas partes de la imagen
están mas claras que otras esto
ocurre, porque a las zonas más
oscuras estaban situadas en zonas
con mas luz en cambio en las
partes claras no se aprecian tanto
los detállese las partes claras
también se aprecia en la fotografía
un pequeño velo en la parte de
arriba posiblemente realizado por
una mala colación del papel o la
entrada de luz.
• Tiempo de Exposición: 1,18 min.

45.  Tira de Prueba.
• Tiempo: 10 a todo y cada 5
• Diafragma: 8

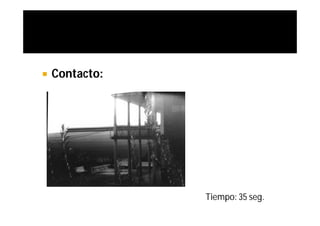

46.  Contacto:
Tiempo: 35 seg.

47.  2º Copia: Negativo
• En esta fotografía los edificios
estaban expuestos a luz en
cambio los arbustos y el pino
estaba en sombra. En este
fotografía se puede apreciar
gran parte de tonos de grises.
• Tiempo de Exposición: 1,18

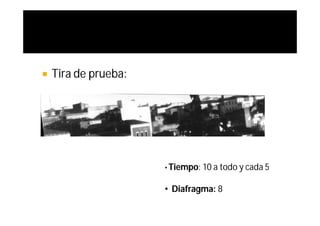

48.  Tira de prueba:
• Tiempo: 10 a todo y cada 5
• Diafragma: 8

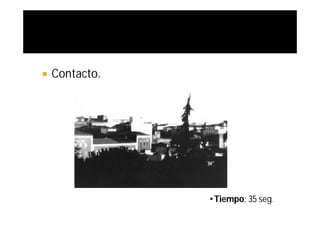

49.  Contacto.
• Tiempo: 35 seg.

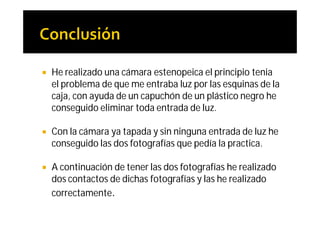

50.  He realizado una cámara estenopeica el principio tenia
el problema de que me entraba luz por las esquinas de la
caja, con ayuda de un capuchón de un plástico negro he
conseguido eliminar toda entrada de luz.
 Con la cámara ya tapada y sin ninguna entrada de luz he
conseguido las dos fotografías que pedía la practica.
 A continuación de tener las dos fotografías he realizado
dos contactos de dichas fotografías y las he realizado
correctamente.
