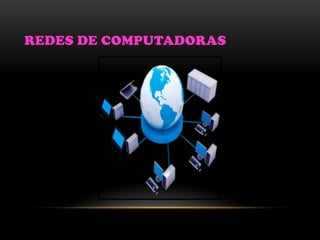

Redes de computadoras: Computadoras, periféricos y dispositivos conectados por diferentes medios (alámbricos e imalámbricos) entre sí, para comunicarse y compartir recursos informáticos
Redes de computadoras: Computadoras, periféricos y dispositivos conectados por diferentes medios (alámbricos e imalámbricos) entre sí, para comunicarse y compartir recursos informáticos
1. COBAEV 02 TEMPOAL,VER.
CAPACITACIÓN INFORMÁTICA
MATERIA: RESGUARDO DE LA
INFORMACIÓN
PROF.: LUIS MANUEL RUIZ
CERVANTES
ALUMNA: IRASEMA CRUZ
HERNÁNDEZ

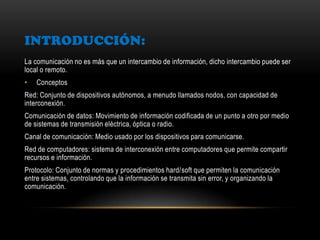

3. INTRODUCCIÓN:
La comunicación no es más que un intercambio de información, dicho intercambio puede ser
local o remoto.
• Conceptos
Red: Conjunto de dispositivos autónomos, a menudo llamados nodos, con capacidad de
interconexión.
Comunicación de datos: Movimiento de información codificada de un punto a otro por medio
de sistemas de transmisión eléctrica, óptica o radio.
Canal de comunicación: Medio usado por los dispositivos para comunicarse.
Red de computadores: sistema de interconexión entre computadores que permite compartir
recursos e información.
Protocolo: Conjunto de normas y procedimientos hard/soft que permiten la comunicación
entre sistemas, controlando que la información se transmita sin error, y organizando la
comunicación.

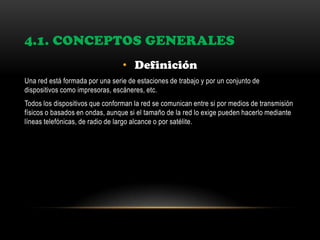

4. 4.1. CONCEPTOS GENERALES
• Definición
Una red está formada por una serie de estaciones de trabajo y por un conjunto de
dispositivos como impresoras, escáneres, etc.
Todos los dispositivos que conforman la red se comunican entre si por medios de transmisión
físicos o basados en ondas, aunque si el tamaño de la red lo exige pueden hacerlo mediante
líneas telefónicas, de radio de largo alcance o por satélite.
5. Ventajas
•Compartir archivos y recursos informáticos como almacenamiento, impresoras, etc.
Compartir internet.
•Comunicación de todo tipo entre las computadoras.
•Es muy barato crear una red de computadoras en un mismo edificio, especialmente con el uso
de WI-FI (inalámbrico).
Desventajas
•La instalación puede ser costosa si las computadoras están muy distanciadas entre sí
físicamente (a cientos de kilómetros); aunque esto es cada vez más barato de hacer, incluso
internet solucionó muchos de estos problemas.
•Todavía sigue siendo un poco complicado crear la red (por lo menos para los usuarios más
inexpertos).

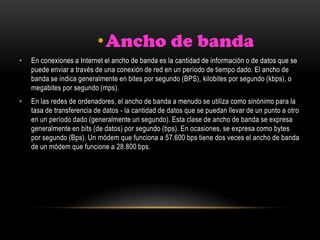

6. •Ancho de banda
• En conexiones a Internet el ancho de banda es la cantidad de información o de datos que se
puede enviar a través de una conexión de red en un período de tiempo dado. El ancho de
banda se indica generalmente en bites por segundo (BPS), kilobites por segundo (kbps), o
megabites por segundo (mps).
• En las redes de ordenadores, el ancho de banda a menudo se utiliza como sinónimo para la
tasa de transferencia de datos - la cantidad de datos que se puedan llevar de un punto a otro
en un período dado (generalmente un segundo). Esta clase de ancho de banda se expresa
generalmente en bits (de datos) por segundo (bps). En ocasiones, se expresa como bytes
por segundo (Bps). Un módem que funciona a 57.600 bps tiene dos veces el ancho de banda
de un módem que funcione a 28.800 bps.

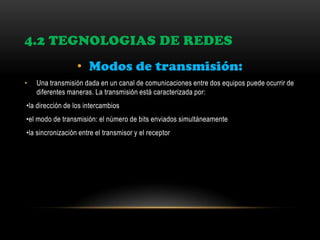

7. 4.2 TEGNOLOGIAS DE REDES
• Modos de transmisión:
• Una transmisión dada en un canal de comunicaciones entre dos equipos puede ocurrir de
diferentes maneras. La transmisión está caracterizada por:
•la dirección de los intercambios
•el modo de transmisión: el número de bits enviados simultáneamente
•la sincronización entre el transmisor y el receptor
8. • Tipos de Conexiones:
1.Una conexión simple, es una conexión en la que los datos fluyen en una sola dirección, desde
el transmisor hacia el receptor. Este tipo de conexión es útil si los datos no necesitan fluir en
ambas direcciones (por ejemplo: desde el equipo hacia la impresora o desde el ratón hacia el
equipo...).
9.

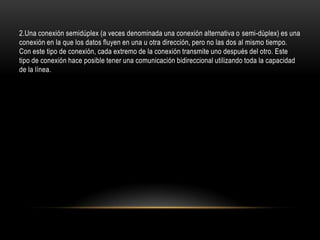

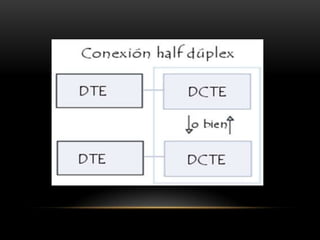

10. 2.Una conexión semidúplex (a veces denominada una conexión alternativa o semi-dúplex) es una
conexión en la que los datos fluyen en una u otra dirección, pero no las dos al mismo tiempo.
Con este tipo de conexión, cada extremo de la conexión transmite uno después del otro. Este
tipo de conexión hace posible tener una comunicación bidireccional utilizando toda la capacidad
de la línea.
11.

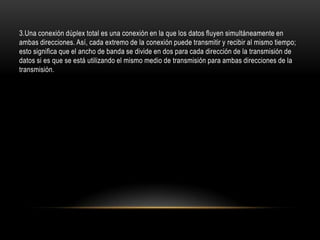

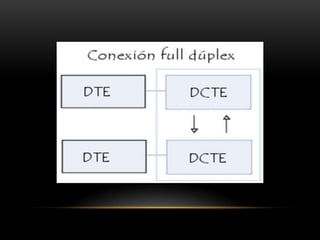

12. 3.Una conexión dúplex total es una conexión en la que los datos fluyen simultáneamente en
ambas direcciones. Así, cada extremo de la conexión puede transmitir y recibir al mismo tiempo;
esto significa que el ancho de banda se divide en dos para cada dirección de la transmisión de
datos si es que se está utilizando el mismo medio de transmisión para ambas direcciones de la
transmisión.
13.

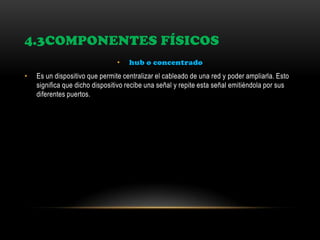

14. 4.3COMPONENTES FÍSICOS

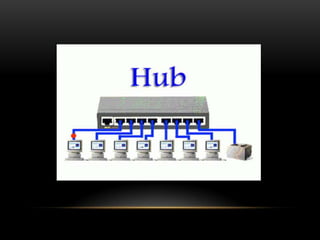

• hub o concentrado
• Es un dispositivo que permite centralizar el cableado de una red y poder ampliarla. Esto
significa que dicho dispositivo recibe una señal y repite esta señal emitiéndola por sus
diferentes puertos.
15.

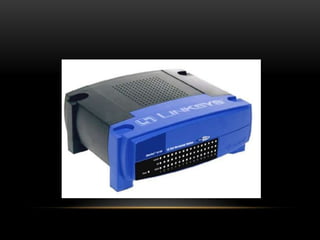

16. • PUENTES Y SWITCHES
Los archivos se descomponen en pequeñas piezas de datos, denominadas paquetes, antes de
ser transmitidos a través de la red. Este proceso permite la comprobación de errores y una
retransmisión más fácil en caso de que se pierda o se dañe el paquete. La información de
dirección se agrega al comienzo y al final de los paquetes antes de su transmisión. El paquete,
junto con la información de dirección, se denomina trama.
17.
18. • Router
• Es un dispositivo que proporciona conectividad a nivel de red o nivel tres en el modelo OSI.
Su función principal consiste en enviar o encaminar paquetes de datos de una red a otra, es
decir, interconectar sub-redes, entendiendo por sub-red un conjunto de máquinas IP que se
pueden comunicar sin la intervención de un router (mediante bridges), y que por tanto tienen
prefijos de red distintos.
19.
20. 4.4 MODELO OSI
• El modelo de interconexión de sistemas abiertos (ISO/IEC 7498-1), también llamado OSI
(en inglés, Open SystemInterconnection) es el modelo de red descriptivo, que fue creado
por la Organización Internacional para la Estandarización (ISO) en el año 1984. Es un
marco de referencia para la definición de arquitecturas en la interconexión de los
sistemas de comunicaciones.

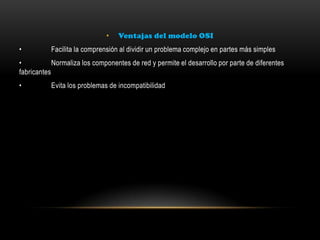

21. • Ventajas del modelo OSI
• Facilita la comprensión al dividir un problema complejo en partes más simples
• Normaliza los componentes de red y permite el desarrollo por parte de diferentes
fabricantes
• Evita los problemas de incompatibilidad

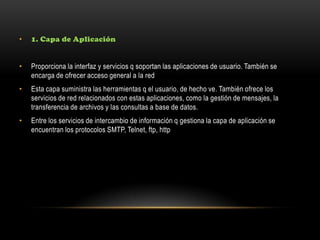

23. • 1. Capa de Aplicación
• Proporciona la interfaz y servicios q soportan las aplicaciones de usuario. También se
encarga de ofrecer acceso general a la red
• Esta capa suministra las herramientas q el usuario, de hecho ve. También ofrece los
servicios de red relacionados con estas aplicaciones, como la gestión de mensajes, la
transferencia de archivos y las consultas a base de datos.
• Entre los servicios de intercambio de información q gestiona la capa de aplicación se
encuentran los protocolos SMTP, Telnet, ftp, http

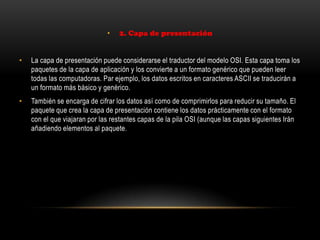

24. • 2. Capa de presentación
• La capa de presentación puede considerarse el traductor del modelo OSI. Esta capa toma los
paquetes de la capa de aplicación y los convierte a un formato genérico que pueden leer
todas las computadoras. Par ejemplo, los datos escritos en caracteres ASCII se traducirán a
un formato más básico y genérico.
• También se encarga de cifrar los datos así como de comprimirlos para reducir su tamaño. El
paquete que crea la capa de presentación contiene los datos prácticamente con el formato
con el que viajaran por las restantes capas de la pila OSI (aunque las capas siguientes Irán
añadiendo elementos al paquete.

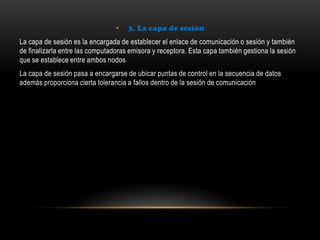

25. • 3. La capa de sesión
La capa de sesión es la encargada de establecer el enlace de comunicación o sesión y también
de finalizarla entre las computadoras emisora y receptora. Esta capa también gestiona la sesión
que se establece entre ambos nodos
La capa de sesión pasa a encargarse de ubicar puntas de control en la secuencia de datos
además proporciona cierta tolerancia a fallos dentro de la sesión de comunicación

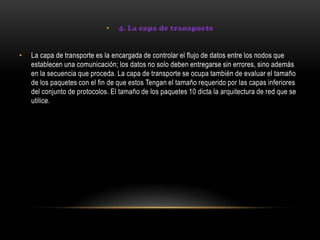

26. • 4. La capa de transporte
• La capa de transporte es la encargada de controlar el flujo de datos entre los nodos que
establecen una comunicación; los datos no solo deben entregarse sin errores, sino además
en la secuencia que proceda. La capa de transporte se ocupa también de evaluar el tamaño
de los paquetes con el fin de que estos Tengan el tamaño requerido por las capas inferiores
del conjunto de protocolos. El tamaño de los paquetes 10 dicta la arquitectura de red que se
utilice.
27. • 5. La capa de red
• La capa de red encamina los paquetes además de ocuparse de entregarlos. La
determinación de la ruta que deben seguir los datos se produce en esta capa, lo mismo que
el intercambio efectivo de los mismos dentro de dicha ruta, La Capa 3 es donde las
direcciones lógicas (como las direcciones IP de una computadora de red) pasan a convertirse
en direcciones físicas (las direcciones de hardware de la NIC, la Tarjeta de Interfaz para
Red, para esa computadora especifica).

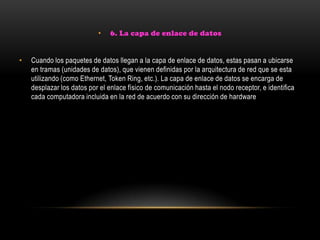

28. • 6. La capa de enlace de datos
• Cuando los paquetes de datos llegan a la capa de enlace de datos, estas pasan a ubicarse
en tramas (unidades de datos), que vienen definidas por la arquitectura de red que se esta
utilizando (como Ethernet, Token Ring, etc.). La capa de enlace de datos se encarga de
desplazar los datos por el enlace físico de comunicación hasta el nodo receptor, e identifica
cada computadora incluida en la red de acuerdo con su dirección de hardware

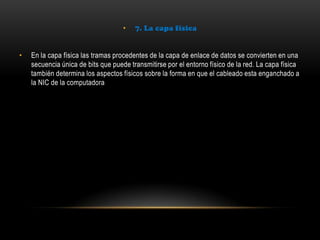

29. • 7. La capa física
• En la capa física las tramas procedentes de la capa de enlace de datos se convierten en una
secuencia única de bits que puede transmitirse por el entorno físico de la red. La capa física
también determina los aspectos físicos sobre la forma en que el cableado esta enganchado a
la NIC de la computadora

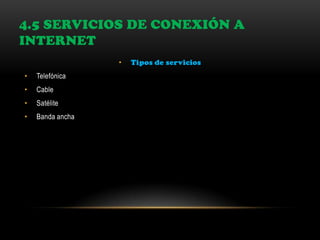

30. 4.5 SERVICIOS DE CONEXIÓN A
INTERNET
• Tipos de servicios
• Telefónica
• Cable
• Satélite
• Banda ancha
31. • Red Telefónica Conmutada (RTC)
• Hasta hace pocos años, el sistema más extendido para conectar un equipo doméstico o de
oficina a la Internet consistía en aprovechar la instalación telefónica básica (o Red Telefónica
Básica, RTB).
• Puesto que la RTB transmite las señales de forma analógica, es necesario un sistema para
demodular las señales recibidas por el ordenador de la RTB (es decir, para convertirlas en
señales digitales), y modular o transformar en señales analógicas las señales digitales que el
ordenador quiere que se transmitan por la red. Estas tareas corren a cargo de un módem que
actúa como dispositivo de enlace entre el ordenador y la red.

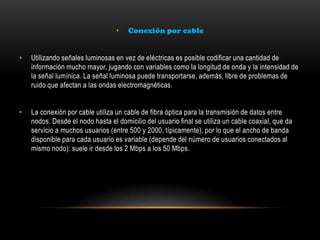

32. • Conexión por cable
• Utilizando señales luminosas en vez de eléctricas es posible codificar una cantidad de
información mucho mayor, jugando con variables como la longitud de onda y la intensidad de
la señal lumínica. La señal luminosa puede transportarse, además, libre de problemas de
ruido que afectan a las ondas electromagnéticas.
• La conexión por cable utiliza un cable de fibra óptica para la transmisión de datos entre
nodos. Desde el nodo hasta el domicilio del usuario final se utiliza un cable coaxial, que da
servicio a muchos usuarios (entre 500 y 2000, típicamente), por lo que el ancho de banda
disponible para cada usuario es variable (depende del número de usuarios conectados al
mismo nodo): suele ir desde los 2 Mbps a los 50 Mbps.

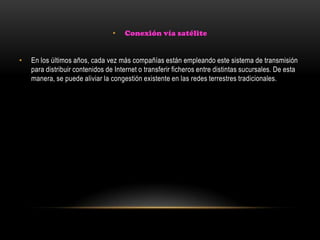

33. • Conexión vía satélite
• En los últimos años, cada vez más compañías están empleando este sistema de transmisión
para distribuir contenidos de Internet o transferir ficheros entre distintas sucursales. De esta
manera, se puede aliviar la congestión existente en las redes terrestres tradicionales.

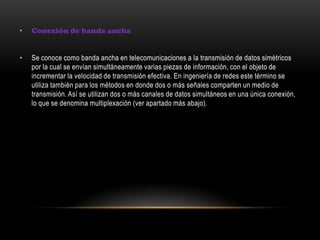

34. • Conexión de banda ancha
• Se conoce como banda ancha en telecomunicaciones a la transmisión de datos simétricos
por la cual se envían simultáneamente varias piezas de información, con el objeto de
incrementar la velocidad de transmisión efectiva. En ingeniería de redes este término se
utiliza también para los métodos en donde dos o más señales comparten un medio de
transmisión. Así se utilizan dos o más canales de datos simultáneos en una única conexión,
lo que se denomina multiplexación (ver apartado más abajo).

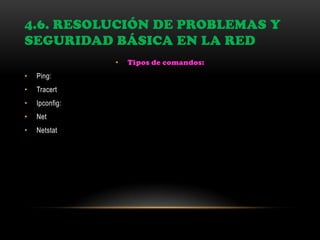

35. 4.6. RESOLUCIÓN DE PROBLEMAS Y
SEGURIDAD BÁSICA EN LA RED
• Tipos de comandos:
• Ping:
• Tracert
• Ipconfig:
• Net
• Netstat

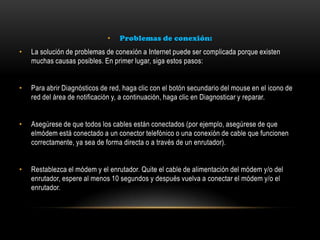

36. • Problemas de conexión:
• La solución de problemas de conexión a Internet puede ser complicada porque existen
muchas causas posibles. En primer lugar, siga estos pasos:
• Para abrir Diagnósticos de red, haga clic con el botón secundario del mouse en el icono de
red del área de notificación y, a continuación, haga clic en Diagnosticar y reparar.
• Asegúrese de que todos los cables están conectados (por ejemplo, asegúrese de que
elmódem está conectado a un conector telefónico o una conexión de cable que funcionen
correctamente, ya sea de forma directa o a través de un enrutador).
• Restablezca el módem y el enrutador. Quite el cable de alimentación del módem y/o del
enrutador, espere al menos 10 segundos y después vuelva a conectar el módem y/o el
enrutador.

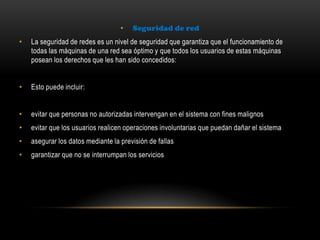

37. • Seguridad de red
• La seguridad de redes es un nivel de seguridad que garantiza que el funcionamiento de
todas las máquinas de una red sea óptimo y que todos los usuarios de estas máquinas
posean los derechos que les han sido concedidos:
• Esto puede incluir:
• evitar que personas no autorizadas intervengan en el sistema con fines malignos
• evitar que los usuarios realicen operaciones involuntarias que puedan dañar el sistema
• asegurar los datos mediante la previsión de fallas
• garantizar que no se interrumpan los servicios

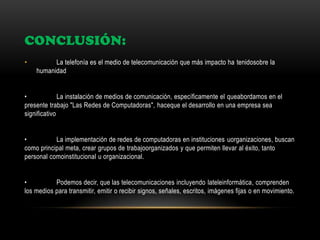

38. CONCLUSIÓN:
• La telefonía es el medio de telecomunicación que más impacto ha tenidosobre la
humanidad
• La instalación de medios de comunicación, específicamente el queabordamos en el
presente trabajo "Las Redes de Computadoras", haceque el desarrollo en una empresa sea
significativo
• La implementación de redes de computadoras en instituciones uorganizaciones, buscan
como principal meta, crear grupos de trabajoorganizados y que permiten llevar al éxito, tanto
personal comoinstitucional u organizacional.
• Podemos decir, que las telecomunicaciones incluyendo lateleinformática, comprenden
los medios para transmitir, emitir o recibir signos, señales, escritos, imágenes fijas o en movimiento.
