El documento describe diferentes tipologías de redes y conceptos relacionados con protocolos de red. Explica las topologías en bus, estrella, anillo, malla y árbol, destacando sus ventajas y desventajas. También describe el modelo OSI de 7 capas para la transmisión de información entre dispositivos de red, asignando funciones a cada capa como aplicación, presentación, sesión, transporte, red, enlace de datos y física.

1. ANGIE ECHEVERRY
ANGELICA HERNANDEZ
LUISA HERNANDEZ

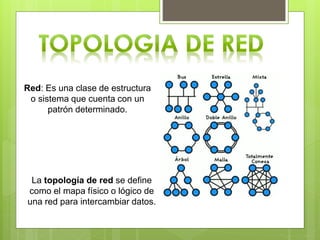

2. La topología de red se define
como el mapa físico o lógico de
una red para intercambiar datos.
Red: Es una clase de estructura
o sistema que cuenta con un
patrón determinado.

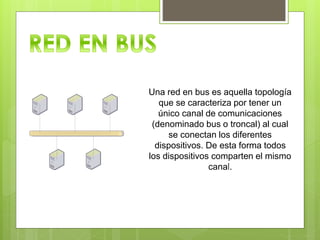

3. Una red en bus es aquella topología
que se caracteriza por tener un
único canal de comunicaciones
(denominado bus o troncal) al cual
se conectan los diferentes
dispositivos. De esta forma todos
los dispositivos comparten el mismo
canal.

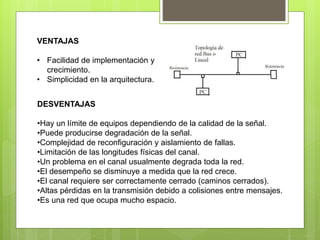

4. VENTAJAS
• Facilidad de implementación y
crecimiento.
• Simplicidad en la arquitectura.
DESVENTAJAS
•Hay un límite de equipos dependiendo de la calidad de la señal.
•Puede producirse degradación de la señal.
•Complejidad de reconfiguración y aislamiento de fallas.
•Limitación de las longitudes físicas del canal.
•Un problema en el canal usualmente degrada toda la red.
•El desempeño se disminuye a medida que la red crece.
•El canal requiere ser correctamente cerrado (caminos cerrados).
•Altas pérdidas en la transmisión debido a colisiones entre mensajes.
•Es una red que ocupa mucho espacio.

5. Una red en estrella es una red en la cual las
estaciones están conectadas directamente a un
punto central y todas las comunicaciones se han
de hacer necesariamente a través de éste

6. VENTAJAS
•Posee un sistema que permite agregar nuevos
equipos fácilmente.
•Reconfiguración rápida.
•Fácil de prevenir daños y/o conflictos.
•Centralización de la red.
•Es simple de conecta
DESVENTAJAS
•Si el Hub (repetidor) o switch central
falla, toda la red deja de transmitir.
•Es costosa, ya que requiere más
cable que las topologías
en bus o anillo.
•El cable viaja por separado del
concentrador a cada computadora.

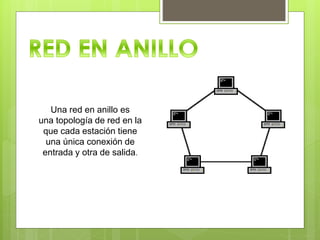

7. Una red en anillo es
una topología de red en la
que cada estación tiene
una única conexión de
entrada y otra de salida.

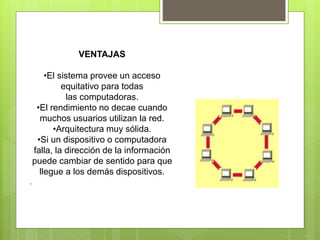

8. VENTAJAS
•El sistema provee un acceso
equitativo para todas
las computadoras.
•El rendimiento no decae cuando
muchos usuarios utilizan la red.
•Arquitectura muy sólida.
•Si un dispositivo o computadora
falla, la dirección de la información
puede cambiar de sentido para que
llegue a los demás dispositivos.
.

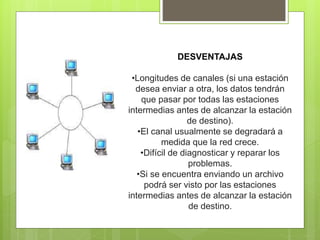

9. DESVENTAJAS
•Longitudes de canales (si una estación
desea enviar a otra, los datos tendrán
que pasar por todas las estaciones
intermedias antes de alcanzar la estación
de destino).
•El canal usualmente se degradará a
medida que la red crece.
•Difícil de diagnosticar y reparar los
problemas.
•Si se encuentra enviando un archivo
podrá ser visto por las estaciones
intermedias antes de alcanzar la estación
de destino.

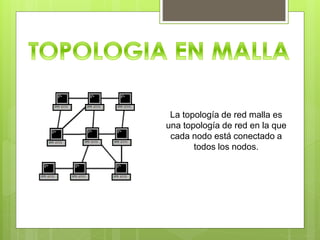

10. La topología de red malla es
una topología de red en la que
cada nodo está conectado a
todos los nodos.

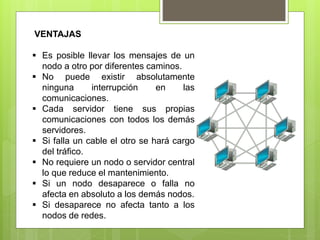

11. VENTAJAS
 Es posible llevar los mensajes de un
nodo a otro por diferentes caminos.
 No puede existir absolutamente
ninguna interrupción en las
comunicaciones.
 Cada servidor tiene sus propias
comunicaciones con todos los demás
servidores.
 Si falla un cable el otro se hará cargo
del tráfico.
 No requiere un nodo o servidor central
lo que reduce el mantenimiento.
 Si un nodo desaparece o falla no
afecta en absoluto a los demás nodos.
 Si desaparece no afecta tanto a los
nodos de redes.

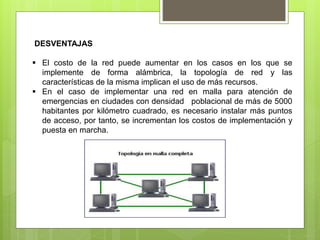

12. DESVENTAJAS
 El costo de la red puede aumentar en los casos en los que se
implemente de forma alámbrica, la topología de red y las
características de la misma implican el uso de más recursos.
 En el caso de implementar una red en malla para atención de
emergencias en ciudades con densidad poblacional de más de 5000
habitantes por kilómetro cuadrado, es necesario instalar más puntos
de acceso, por tanto, se incrementan los costos de implementación y
puesta en marcha.

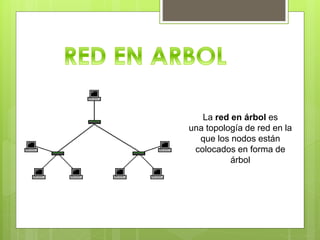

13. La red en árbol es
una topología de red en la
que los nodos están
colocados en forma de
árbol

14. VENTAJAS
•Cableado punto a punto para segmentos
individuales.
•Soportado por multitud de vendedores de
software y de hardware.
•Facilidad de resolución de problemas.
DESVENTAJAS
•Se requiere mucho cable.
•La medida de cada segmento viene
determinada por el tipo de cable utilizado.
•Si se viene abajo el segmento principal
todo el segmento se viene abajo con él.
•Es más difícil su configuración.

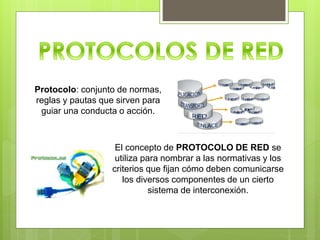

15. Protocolo: conjunto de normas,
reglas y pautas que sirven para
guiar una conducta o acción.
El concepto de PROTOCOLO DE RED se
utiliza para nombrar a las normativas y los
criterios que fijan cómo deben comunicarse
los diversos componentes de un cierto
sistema de interconexión.

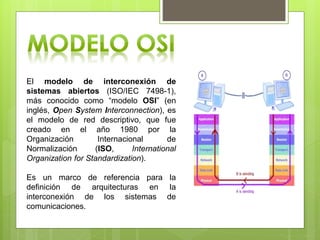

16. El modelo de interconexión de
sistemas abiertos (ISO/IEC 7498-1),
más conocido como “modelo OSI” (en
inglés, Open System Interconnection), es
el modelo de red descriptivo, que fue
creado en el año 1980 por la
Organización Internacional de
Normalización (ISO, International
Organization for Standardization).
Es un marco de referencia para la
definición de arquitecturas en la
interconexión de los sistemas de
comunicaciones.

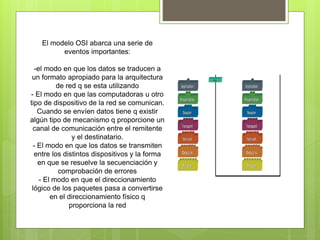

17. El modelo OSI abarca una serie de
eventos importantes:
-el modo en que los datos se traducen a
un formato apropiado para la arquitectura
de red q se esta utilizando
- El modo en que las computadoras u otro
tipo de dispositivo de la red se comunican.
Cuando se envíen datos tiene q existir
algún tipo de mecanismo q proporcione un
canal de comunicación entre el remitente
y el destinatario.
- El modo en que los datos se transmiten
entre los distintos dispositivos y la forma
en que se resuelve la secuenciación y
comprobación de errores
- El modo en que el direccionamiento
lógico de los paquetes pasa a convertirse
en el direccionamiento físico q
proporciona la red

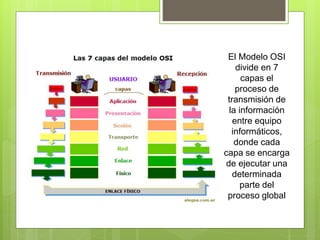

18. El Modelo OSI
divide en 7
capas el
proceso de
transmisión de
la información
entre equipo
informáticos,
donde cada
capa se encarga
de ejecutar una
determinada
parte del
proceso global

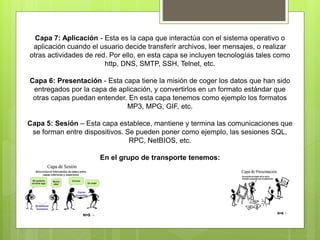

19. Capa 7: Aplicación - Esta es la capa que interactúa con el sistema operativo o
aplicación cuando el usuario decide transferir archivos, leer mensajes, o realizar
otras actividades de red. Por ello, en esta capa se incluyen tecnologías tales como
http, DNS, SMTP, SSH, Telnet, etc.
Capa 6: Presentación - Esta capa tiene la misión de coger los datos que han sido
entregados por la capa de aplicación, y convertirlos en un formato estándar que
otras capas puedan entender. En esta capa tenemos como ejemplo los formatos
MP3, MPG, GIF, etc.
Capa 5: Sesión – Esta capa establece, mantiene y termina las comunicaciones que
se forman entre dispositivos. Se pueden poner como ejemplo, las sesiones SQL,
RPC, NetBIOS, etc.
En el grupo de transporte tenemos:

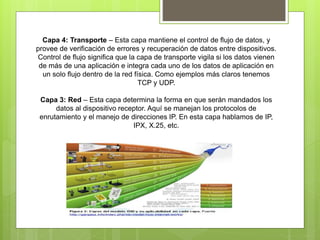

20. Capa 4: Transporte – Esta capa mantiene el control de flujo de datos, y
provee de verificación de errores y recuperación de datos entre dispositivos.
Control de flujo significa que la capa de transporte vigila si los datos vienen
de más de una aplicación e integra cada uno de los datos de aplicación en
un solo flujo dentro de la red física. Como ejemplos más claros tenemos
TCP y UDP.
Capa 3: Red – Esta capa determina la forma en que serán mandados los
datos al dispositivo receptor. Aquí se manejan los protocolos de
enrutamiento y el manejo de direcciones IP. En esta capa hablamos de IP,
IPX, X.25, etc.

21. Capa 2: Datos – También llamada capa de enlaces de datos. En esta capa,
el protocolo físico adecuado es asignado a los datos. Se asigna el tipo de red
y la secuencia de paquetes utilizada. Los ejemplos más claros son Ethernet,
ATM, Frame Relay, etc.
Capa 1: Física – Este es el nivel de lo que llamamos llánamente hardware.
Define las características físicas de la red, como las conexiones, niveles de
voltaje, cableado, etc. Como habrás supuesto, podemos incluir en esta capa
la fibra óptica, el par trenzado, cable cruzados, etc.
