1. Introducción
Los objetos dibujados pueden tener algunas propiedades que les permitan distinguirlos unos de
otros en un mismo dibujo. Básicamente, las propiedades que podemos modificar son: el color,
el tipo de línea y su grosor. Como se verá más adelante, AutoCAD ofrece métodos muy
simples para modificar cualquiera de estas tres propiedades de los objetos. Sin embargo, cabe
adelantar que este tema está estrechamente ligado con la organización de los dibujos por
capas.
Se puede realizar una selección entre los 255 colores del Índice de colores de AutoCAD
(ACI), los colores verdaderos y los que se incluyen en los libros de colores.
2. Métodos de acceso
 Botón:
 Cinta de opciones: Ficha Inicio grupo Propiedades Color de objeto
 Menú: Formato Color
 Comando: color
3. Cambiar color
Cuando seleccionamos un objeto, éste aparece resaltado con pequeños recuadros llamados
pinzamientos. Estos recuadros nos sirven, entre otras cosas, para editar los objetos. Cabe
mencionarlos, que una vez seleccionado uno o más objetos y, por tanto presentan

2. Página | 2
“pinzamientos”, es posible modificar sus propiedades, entre ellas el color. Por tanto, usaremos
los pinzamientos como indicación de que uno o más objetos están seleccionados. Por otra
parte, si vamos a cambiar constantemente las propiedades de distintos objetos, entonces el
modo más sencillo de hacerlo es activar la barra de herramientas "Propiedades" y luego elegir
el color de la lista desplegable.
4. Ficha Color de índice
Este cuadro de diálogo también está disponible con el menú “Formato - Color” y ofrece la
gama de colores disponibles para AutoCAD.

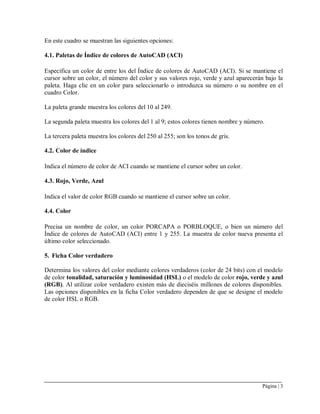

3. Página | 3
En este cuadro se muestran las siguientes opciones:
4.1. Paletas de Índice de colores de AutoCAD (ACI)
Especifica un color de entre los del Índice de colores de AutoCAD (ACI). Si se mantiene el
cursor sobre un color, el número del color y sus valores rojo, verde y azul aparecerán bajo la
paleta. Haga clic en un color para seleccionarlo o introduzca su número o su nombre en el
cuadro Color.
La paleta grande muestra los colores del 10 al 249.
La segunda paleta muestra los colores del 1 al 9; estos colores tienen nombre y número.
La tercera paleta muestra los colores del 250 al 255; son los tonos de gris.
4.2. Color de índice
Indica el número de color de ACI cuando se mantiene el cursor sobre un color.
4.3. Rojo, Verde, Azul
Indica el valor de color RGB cuando se mantiene el cursor sobre un color.
4.4. Color
Precisa un nombre de color, un color PORCAPA o PORBLOQUE, o bien un número del
Índice de colores de AutoCAD (ACI) entre 1 y 255. La muestra de color nueva presenta el
último color seleccionado.
5. Ficha Color verdadero
Determina los valores del color mediante colores verdaderos (color de 24 bits) con el modelo
de color tonalidad, saturación y luminosidad (HSL) o el modelo de color rojo, verde y azul
(RGB). Al utilizar color verdadero existen más de dieciséis millones de colores disponibles.
Las opciones disponibles en la ficha Color verdadero dependen de que se designe el modelo
de color HSL o RGB.

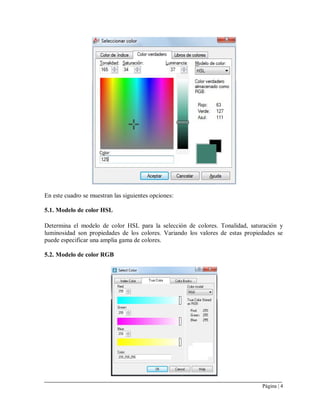

4. Página | 4
En este cuadro se muestran las siguientes opciones:
5.1. Modelo de color HSL
Determina el modelo de color HSL para la selección de colores. Tonalidad, saturación y
luminosidad son propiedades de los colores. Variando los valores de estas propiedades se
puede especificar una amplia gama de colores.
5.2. Modelo de color RGB

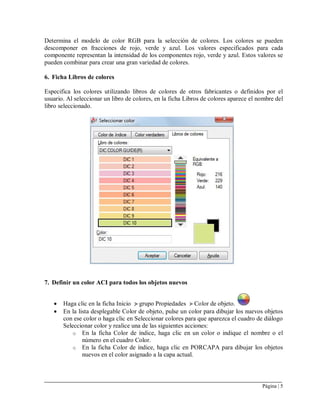

5. Página | 5
Determina el modelo de color RGB para la selección de colores. Los colores se pueden
descomponer en fracciones de rojo, verde y azul. Los valores especificados para cada
componente representan la intensidad de los componentes rojo, verde y azul. Estos valores se
pueden combinar para crear una gran variedad de colores.
6. Ficha Libros de colores
Especifica los colores utilizando libros de colores de otros fabricantes o definidos por el
usuario. Al seleccionar un libro de colores, en la ficha Libros de colores aparece el nombre del
libro seleccionado.
7. Definir un color ACI para todos los objetos nuevos
 Haga clic en la ficha Inicio grupo Propiedades Color de objeto.
 En la lista desplegable Color de objeto, pulse un color para dibujar los nuevos objetos
con ese color o haga clic en Seleccionar colores para que aparezca el cuadro de diálogo
Seleccionar color y realice una de las siguientes acciones:
o En la ficha Color de índice, haga clic en un color o indique el nombre o el
número en el cuadro Color.
o En la ficha Color de índice, haga clic en PORCAPA para dibujar los objetos
nuevos en el color asignado a la capa actual.

6. Página | 6
o En la ficha Color de índice, elija PORBLOQUE para dibujar los objetos nuevos
con el color actual hasta que se agrupen en un bloque. Al insertar este bloque
en el dibujo, los objetos del bloque adoptan el parámetro del color actual.
 Haga clic en Aceptar. Control del color muestra el color actual.
8. Definir un color verdadero para todos los objetos nuevos
 Haga clic en la ficha Inicio grupo Propiedades Color de objeto.
 En la lista desplegable Color de objeto, haga clic en Seleccionar colores para abrir el
cuadro de diálogo Seleccionar color.
 En la ficha Color verdadero del cuadro de diálogo Seleccionar, realice una de las
siguientes acciones:
o Seleccione el modelo de color HSL en el cuadro Modelo de color. Especifique
un valor en el cuadro Color o los valores correspondientes en los cuadros
Tonalidad, Saturación y Luminosidad.
o Seleccione el modelo de color RGB en el cuadro Modelo de color. Especifique
un valor en el cuadro Color o los valores correspondientes en los cuadros Rojo,
Verde y Azul.
 Haga clic en Aceptar. Control del color muestra el color actual.
9. Definir un color para todos los objetos nuevos desde un libro de colores
 Haga clic en la ficha Inicio grupo Propiedades Color de objeto.
 En la lista desplegable Color de objeto, haga clic en Seleccionar colores.
 En la ficha Libro de colores del cuadro de diálogo Seleccionar color, seleccione un
color en el cuadro Libro de colores.
 Haga clic en un color para seleccionarlo. Para examinar el libro de colores, use las
flechas arriba y abajo del cursor deslizante.
 Haga clic en Aceptar. Control del color muestra el color actual.
10. Cambio de color de un objeto individual
 Haga clic en cualquier objeto para designarlo.
 En la barra de herramientas Propiedades, haga clic en Control del color y clic en el
color que desee. El color del objeto designado cambia al color elegido. Si se cambia el
color de la capa, el color del objeto de cota se mantendrá con el último color
seleccionado.

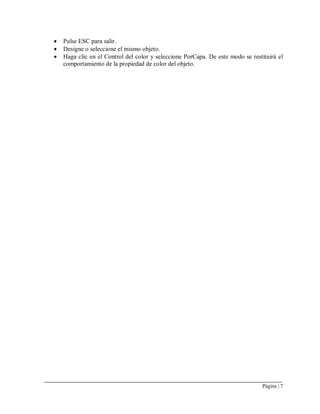

7. Página | 7
 Pulse ESC para salir.
 Designe o seleccione el mismo objeto.
 Haga clic en el Control del color y seleccione PorCapa. De este modo se restituirá el
comportamiento de la propiedad de color del objeto.
