El documento describe el comando LAYERS en AutoCAD. Explica cómo crear y administrar capas para organizar los elementos de un dibujo. También cubre cómo cargar y aplicar diferentes tipos de líneas a las capas para expresar el dibujo técnico.

1. T e m a 05- Comando LAYERS
BARRA DE HERRAMIENTAS
Menú Format:
COMANDO
Layers
Gestiona capas y propiedades de capas

2. T e m a 05- Comando LAYERS
Concepto de capa.
Lo primero que debe hacer es crear varias capas. Las capas se realizan para organizar
dibujos . Imagine un enorme proyecto para desarrollar un rascacielos. Los diseñadores
crearían capas para la instalación eléctrica, la sanitaria, albañilería , estructura ,
equipamientos y muchas más.
Es necesario controlar el dibujo y apagar algunas capas para poder ver sólo aquellas
que desea .Esta es una razón de por qué se necesitan capas.
Todas las capas.
Albañilería (Muros, aberturas).
Eléctrica.
Equipamientos.

3. T e m a 05- Comando LAYERS
 Inicie en el comando Capas.
Puede ingresar al comando por las siguientes opciones:
Formas de Ingresar al Comando
Objeto/Acción
CAPA
Teclado
Layer y doy Enter
LA y doy Enter
Icono Menú
Format/Layer
Resultado:
Abre el cuadro de
diálogo de propiedades
para Capa y Tipo de
Línea

4. T e m a 05- Comando LAYERS
Ingresamos al comando.
Se abrirá el Administrador de Propiedades de Capa (Layers Properties Managers), que
se muestra a continuación Nuevo layers
Nuevo layers solo visible en espacio papel.
Ejecute el comando LAYER.
Eliminar layers
Poner primero en la lista.

5. T e m a 05- Comando LAYERS
Elegimos crear nuevo layer

6. T e m a 05- Comando LAYERS
Análisis del cuadro de diálogo.
Observando el cuadro de diálogo observamos bastante información. Note el botón a un
lado de la frase convertir en actual
Debajo de ella se encuentra la capa en la que se esta dibujando.
La ventana principal le proporciona información referente a cada una de las capas .
Por ahora nos ocuparemos solo de las columnas central Nombre(Name), Act (On) y
Color (cuadrado coloreado) ,así como el botón New (Nuevo).
Ahora que tiene en pantalla este cuadro diálogo, haga clic en el botón Nuevo ( New) así
creará una nueva capa y le dará oportunidad de nombrarla.
Sustituyo Layer 1 por Muros

7. T e m a 05- Comando LAYERS
Análisis del cuadro de diálogo.
Clic en el cuadro negro

8. T e m a 05- Comando LAYERS
Elijo el color 6 (Magenta)

9. T e m a 05- Comando LAYERS
Para salir clic en la cruz negra.

10. T e m a 05- Comando LAYERS
Expresión del dibujo.
Para expresar el dibujo técnico, utilizaremos los siete primeros colores de la cartilla de
colores . Cada color representa un espesor de línea. Color 1(0.1mm), Color 2(0.2mm),
Color 3 (0.3mm), Color 4 (0.4mm), Color 5 (0.5mm),Color 6(0.6mm),Color 7(0.7mm),
Color 8 (0.13mm) y Color 9 (0.13mm).
En el cuadro diálogo del Administrador de Propiedades de la Capa no se determina el
espesor de cada color si lo haremos más adelante en el Administrador de
Configuración de Página (Page Setup Manager) cuando configuremos el espacio
papel (paper) donde a cada color que dibujamos le asignamos un color de salida y un
espesor de línea. Los siete primeros colores se imprimirán en negro y el color 8 ,9 se
imprime en su color. Lo veremos más adelante con la última lección impresión y ploteo.

11. T e m a 05- Comando LAYERS
Expresión del dibujo.
Para expresar el dibujo técnico, utilizaremos los siete primeros colores de la cartilla de
colores y el criterio será el siguiente para armar la lista de layers.
Expresión del dibujo.
Color 1 . Layers equipamiento, pavimentos despiece escala mayor a 1:20, Cotas de nivel y de información.
Color 2. Layers aparatos sanitaria, escalera (escalones vistos), rótulos, líneas proyectadas, medianeras.
Color 3 Layers aberturas (puertas y ventanas), márgenes de la hoja .
Color 4 Layers textos, tabiques internos espesor<15.
Color 5 Layers muros internos 15>espesor del muro<20.
Color 6 Layers muros espesor del muro>20.
Color 7 Layers estructura (pilares, vigas de fundación, vigas).
Color 8. Layers sólidos de muros. Pavimentos sino es para expresar despiece escala 1:200,1:100,1:50.
Color 9. Layers sólidos de estructura.

12. T e m a 05- Comando LAYERS
Cambiando capas (layers).
En ocasiones usted dibujará un objeto y luego se dará cuenta que está en la capa
equivocada. Para cambiar la capa de un objeto puede realizar lo siguiente: selecciona el
objeto y mueva el puntero hacia la parte superior de la pantalla, donde se halla la lista de
capas(layers), en esta lista verá todos los layers disponibles, elija la que lleva el nombre
que corresponde, luego oprima ESC.(Escape). Este es un método que utilizaras con
frecuencia, así que es conveniente que lo aprenda y domine.
Por lo contrario si pones en actual la capa (layers) lo seleccionan dentro del cuadro de
diálogo Administrador de propiedades de capa con un y luego comienzas a dibujar
y todo irá la capa activa.

13. T e m a 05- Comando LAYERS
VER EJEMPLO
DE
COMANDO LAYERS (CAPA)

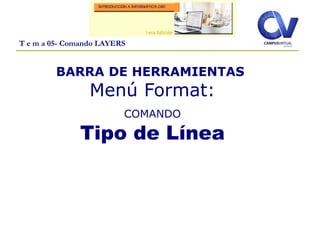

14. T e m a 05- Comando LAYERS
BARRA DE HERRAMIENTAS
Menú Format:
COMANDO
Tipo de Línea

15. T e m a 05- Comando LAYERS
 Inicie en el comando Capas.
Puede ingresar al comando por las siguientes opciones:
Formas de Ingresar al Comando
Objeto/Acción
Tipo de Línea
Teclado
Linetype y doy Enter
LT y doy Enter
Menú
Format/Linetype
Resultado:
Abre el cuadro de
diálogo Tipo de Línea
Escala del
Tipo de línea
LTSCALE y doy Enter
LTS y doy Enter
Ninguno Le permite establecer la
escala del tipo de línea
globalmente.

16. T e m a 05- Comando LAYERS
Ingresamos al comando.
Invocando el comando Linetype se logra abrir el cuadro de diálogo Linetype Manager
(Administrador de Tipos de Línea) como se muestra a continuación.
Clic en
cargar

17. T e m a 05- Comando LAYERS
Análisis del cuadro de diálogo.
Se dará cuenta que es similar el cuadro de diálogo para definir capas. En vez de crear un nuevo tipo de línea
(como lo haría con una capa), usted tendrá que cárgalo(LOAD) en su dibujo. AutoCAD cuenta con muchos
tipos de línea distintos que usted puede cargar. Para cargar un tipo de línea, oprima el botón CARGAR
(LOAD)que está cercano a la Esquina Superior Derecha. Cuando lo haga, verá aparecer otro cuadro de
diálogo(como se muestra debajo).
Note que AutoCAD le está dando una opción de distintos tipos de línea, según están definidos
en el archivo acadiso.in. Recorra la lista para ver las opciones disponibles. Haga clic sobre el tipo de línea
llamado Isodash y oprima OK. Agregar un tipo de línea a su dibujo es así de fácil.

18. T e m a 05- Comando LAYERS
Cambiando tipo de línea.
Usted puede cambiar el tipo de línea desde la lista desplegable de la barra propiedades
del objeto (properties) en la pantalla del dibujo principal. Este último es un método más
sencillo y rápido solo seleccione el objeto, luego elija en la lista el tipo de línea
previamente cargada. Desde la barra propiedades (properties) elijo la opción otro(others)
aparece el cuadro de diálogo de tipo de línea para poder cargar un tipo de línea.
Los tipos de línea pueden ser controlados al colocar los objetos que compartan el mismo
tipo de línea en una capa y luego aplicando el tipo de línea usando la opción Por Capa
(By Layers).
Por ejemplo: me creo un layers llamado : línea proyectada de color rojo, isodash elijo
como tipo de línea . En la barra layers aparece el layers línea proyectada y en la barra
propiedades en el tipo de línea uso la opción Por Capa (By Layers).

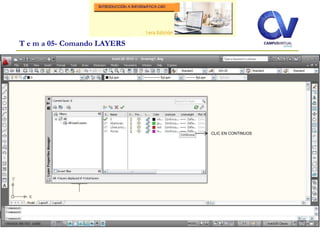

19. T e m a 05- Comando LAYERS
CLIC EN CONTINUOS

20. T e m a 05- Comando LAYERS
CLIC EN LOAD

21. T e m a 05- Comando LAYERS
Clic en ok

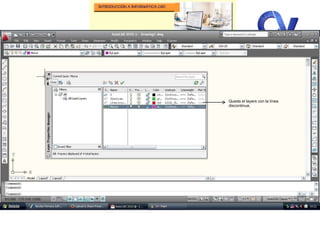

22. T e m a 05- Comando LAYERS
Queda el layers con la línea
discontinua.
