Competencia 3
Este documento presenta los principios y conceptos relacionados con los circuitos acoplados magnéticamente, incluyendo el electromagnetismo, campo magnético, flujo magnético, inducción electromagnética, leyes de Faraday y Lenz, y dispositivos electromagnéticos como transformadores e inductores. También explica los circuitos equivalentes magnéticos y su analogía con circuitos eléctricos.
Competencia 3
- 1. Competencia 3 Circuitos AcopladosMagnéticamente Control 2 Ing. Fany Rodríguez García
- 2. Temas Principios yconceptos relacionados. Análisis de Circuitos Magnéticos. Circuitos Equivalentes. El transformador ideal. Control 2 Ing. Fany Rodríguez García
- 3. Principios y conceptosrelacionados La base del electromagnetismo son los imanes. Son elementos con la propiedad de atraer algunos metales. La fuerza q ejercen en esos materiales se llama fuerza magnética y al espacio de acción se le conoce como campo magnético. Control 2 Ing. Fany Rodríguez García
- 4. Principios y conceptosrelacionados Campo magnético y líneas de flujo magnético. Control 2 Ing. Fany Rodríguez García
- 5. Principios y conceptosrelacionados Flujo magnético. Unidad: Weber (Wb) 1 Wb = 108 líneas de fuerza o flujo magnético 1 Wb = 100 líneas Densidad de flujo magnético B, Unidad: Tesla (T, SI); gauss (cgs) 𝐵= ∅ 𝐴 1 T = 1 Wb/m2 104 gauss = 1 T Control 2 Ing. Fany Rodríguez García A=área transversal del campo
- 6. Principios y conceptosrelacionados Materiales ferromagnéticos. Fe, Ni, Co y aleaciones (acero, por ejemplo). Recibe 13.000 litros de agua por minuto para impedir que se sobrecaliente La corriente eléctrica que lo alimenta alcanza los 160.000 A. Instalado en el Laboratorio Nacional de Altos Campos Magnéticos de la Universidad Estatal de Florida. Opera a 25 teslas. http://pensarparacrear.blogspot.mx/2 011/08/el-electroiman-mas-potentedel-mundo-el.html Control 2 Ing. Fany Rodríguez García
- 7. Principios y conceptosrelacionados Electromagnetismo. Campo electromagnético Regla de la mano derecha. Control 2 Ing. Fany Rodríguez García
- 8. Principios y conceptosrelacionados Propiedades electromagnéticas Permeabilidad, . Unidad: Wb/At*m Permeabilidad del vacío Permeabilidad relativa𝜇 𝑟 = Reluctancia R = Control 2 Ing. Fany Rodríguez García 𝑙 𝜇𝐴 𝜇 𝜇0 Unidad 𝐴𝑡 𝑊𝑏
- 9. Principios y conceptosrelacionados Fuerza magnetomotriz F =N*i= ϕ*R Intensidad de campo magnético Control 2 Ing. Fany Rodríguez García 𝐻= 𝐹𝑚 𝑙
- 10. Dispositivos electromagnéticos Solenoide Válvula solenoide Control 2 Ing. Fany Rodríguez García

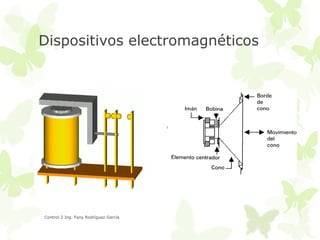

- 11. Dispositivos electromagnéticos Relevadores Control2 Ing. Fany Rodríguez García Bocinas o altavoz
- 12. Dispositivos electromagnéticos Instrumentosde medición Control 2 Ing. Fany Rodríguez García
- 13. Principios y conceptosrelacionados Histéresis Control 2 Ing. Fany Rodríguez García Retentividad Capacidad para mantener la magnetización.

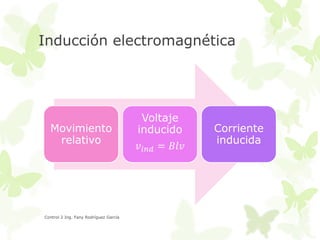

- 14. Inducción electromagnética Movimiento relativo Control 2Ing. Fany Rodríguez García Voltaje inducido 𝑣 𝑖𝑛𝑑 = 𝐵𝑙𝑣 Corriente inducida
- 15. Inducción electromagnética Leyde Faraday Observaciones: La cantidad de voltaje inducido en una bobina es directamente proporcional a la rapidez de cambio del campo magnético con respecto a la bobina. La cantidad de voltaje inducido en una bobina es directamente proporcional al número de vueltas de la bobina. 𝒗 𝒊𝒏𝒅 = 𝑵 𝒅∅ 𝒅𝒕 Control 2 Ing. Fany Rodríguez García
- 16. Inducción electromagnética Leyde Lenz Cuando la corriente q pasa a través de una bobina cambia, se crea un voltaje inducido a consecuencia del campo electromagnético cambiante y la polaridad de dicho voltaje es tal q se opone al cambio de corriente Control 2 Ing. Fany Rodríguez García

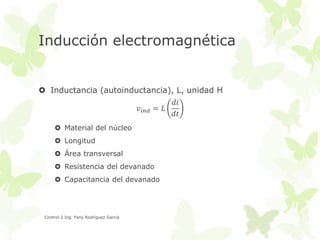

- 17. Inducción electromagnética Inductancia(autoinductancia), L, unidad H 𝑑𝑖 𝑣 𝑖𝑛𝑑 = 𝐿 𝑑𝑡 Material del núcleo Longitud Área transversal Resistencia del devanado Capacitancia del devanado Control 2 Ing. Fany Rodríguez García
- 18. Inducción electromagnética Inducciónmutua Control 2 Ing. Fany Rodríguez García

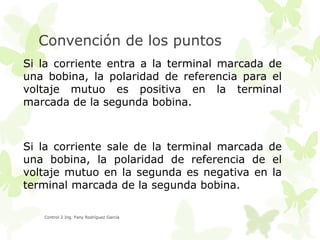

- 19. Convención de lospuntos Si la corriente entra a la terminal marcada de una bobina, la polaridad de referencia para el voltaje mutuo es positiva en la terminal marcada de la segunda bobina. Si la corriente sale de la terminal marcada de una bobina, la polaridad de referencia de el voltaje mutuo en la segunda es negativa en la terminal marcada de la segunda bobina. Control 2 Ing. Fany Rodríguez García
- 20. Convención de lospuntos Control 2 Ing. Fany Rodríguez García
- 21. Conexiones en serie Control2 Ing. Fany Rodríguez García
- 22. Ejemplo de circuitosacoplados magnéticamente Control 2 Ing. Fany Rodríguez García

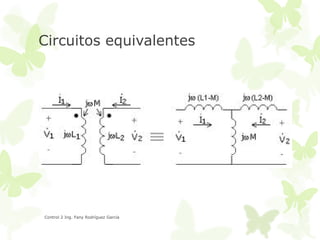

- 23. Circuitos equivalentes Control 2Ing. Fany Rodríguez García

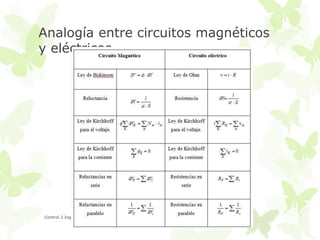

- 24. Analogía entre circuitosmagnéticos y eléctricos Control 2 Ing. Fany Rodríguez García
- 25. Control 2 Ing.Fany Rodríguez García
- 26. Analogía Circuito magnético Control 2Ing. Fany Rodríguez García Circuito eléctrico
