La impedancia se define como la oposición al paso de la corriente alterna en un circuito eléctrico y está compuesta por dos componentes: la resistencia y la reactancia. La reactancia está determinada por las acciones de los condensadores y las bobinas y puede ser positiva (inductiva) o negativa (capacitiva). La corriente y el voltaje en un circuito con resistencia están en fase, mientras que en un circuito con condensador o bobina están desfasados en ±90 grados.

1. IMPEDANCIA Ing: Juan M. CORTEZ

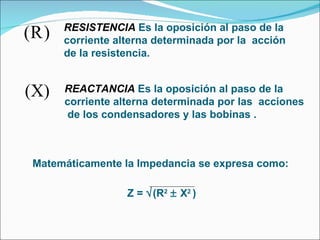

2. RESISTENCIA Es la oposición al paso de la corriente alterna determinada por la acción de la resistencia. REACTANCIA Es la oposición al paso de la corriente alterna determinada por las acciones de los condensadores y las bobinas . Matemáticamente la Impedancia se expresa como: Z =  (R 2  X 2 )

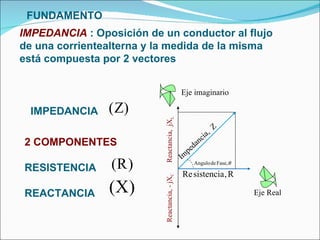

3. 2 COMPONENTES RESISTENCIA REACTANCIA FUNDAMENTO IMPEDANCIA : Oposición de un conductor al flujo de una corrientealterna y la medida de la misma está compuesta por 2 vectores IMPEDANCIA Reactancia, jX L Impedancia, Z Reactancia, - jX C Eje Real Eje imaginario

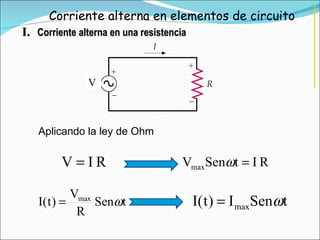

4. Corriente alterna en elementos de circuito I. Corriente alterna en una resistencia Aplicando la ley de Ohm V

5. La tensión aplicada y la corriente están en fase V I w t -10 -5 5 10 V , I Circuito con R

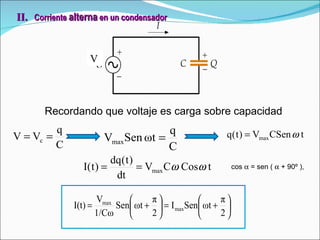

6. II. Corriente alterna en un condensador Recordando que voltaje es carga sobre capacidad cos  = sen (  + 90º ), V

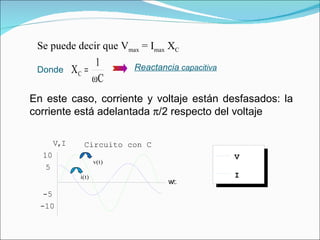

7. En este caso, corriente y voltaje están desfasados: la corriente está adelantada  /2 respecto del voltaje Se puede decir que V max = I max X C I V w t -10 -5 5 10 V , I Circuito con C Donde Reactancia capacitiva

8. III. Corriente alterna en una bobina Para calcular la corriente en el circuito aplicamos la L.K.V V - cos  = sen (  - )

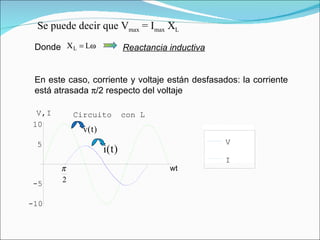

9. En este caso, corriente y voltaje están desfasados: la corriente está atrasada  /2 respecto del voltaje I V Se puede decir que V max = I max X L wt -10 -5 5 10 V , I Circuito con L Reactancia inductiva Donde

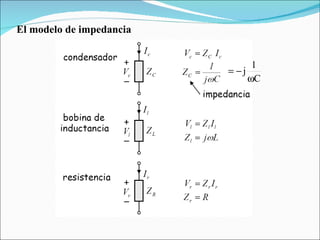

10. El modelo de impedancia
